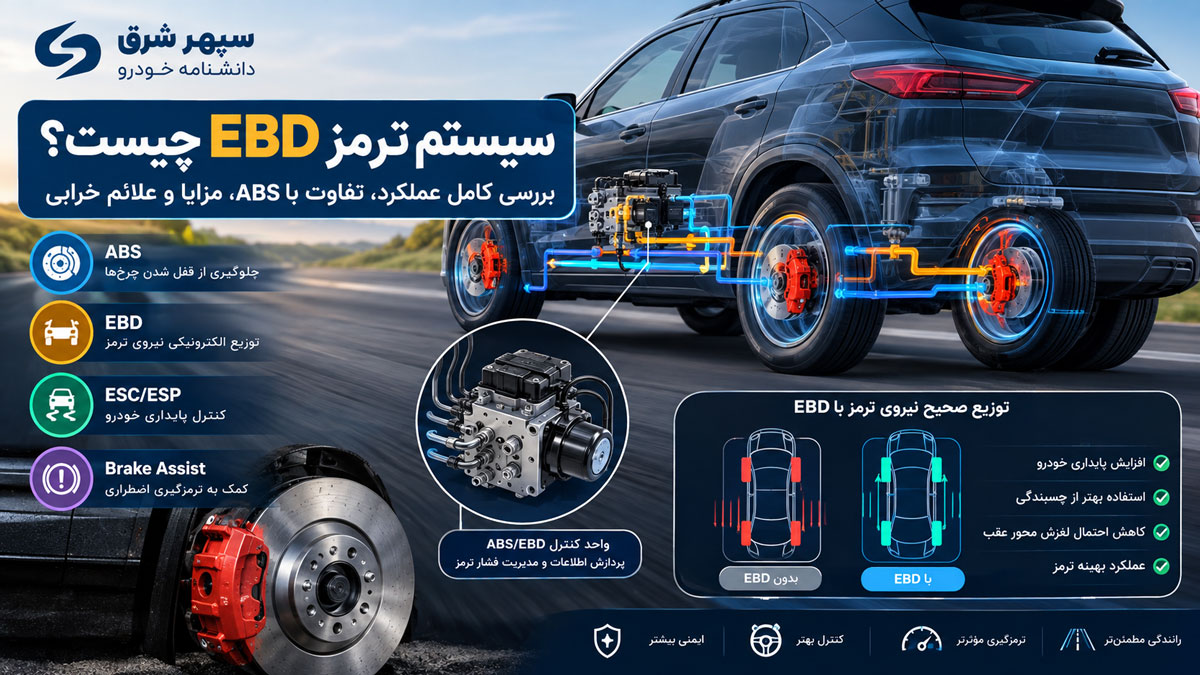

سیستم ترمز EBD چیست؟ نحوه عملکرد، تفاوت با ABS و علائم خرابی
وقتی راننده پدال ترمز را فشار میدهد، نیروی ترمز نباید الزاماً به یک اندازه بین تمام چرخهای خودرو توزیع شود. وزن خودرو هنگام ترمزگیری جابهجا میشود، میزان بار محور جلو و عقب تغییر میکند و حتی میزان چسبندگی هر چرخ به سطح جاده میتواند با چرخ دیگر متفاوت باشد. اگر نیروی ترمز بدون در نظر گرفتن این شرایط توزیع شود، بعضی چرخها ممکن است زودتر به محدوده لغزش برسند و پایداری خودرو کاهش پیدا کند.
سیستم EBD برای مدیریت همین مسئله در بسیاری از خودروهای مجهز به ABS به کار میرود. EBD مخفف Electronic Brakeforce Distribution یا توزیع الکترونیکی نیروی ترمز است و وظیفه آن این است که در هنگام ترمزگیری، توزیع نیروی ترمز را با توجه به شرایط دینامیکی خودرو به شکل مناسبتری مدیریت کند.
EBD را نباید یک سیستم ترمز کاملاً مستقل در کنار ABS در نظر گرفت. در بسیاری از خودروها، EBD بخشی از عملکرد سامانه ABS و واحد کنترل هیدرولیکی آن است و با استفاده از اطلاعات سنسورهای سرعت چرخ و سایر دادههای موجود، فشار ترمز محورهای مختلف را مدیریت میکند.
پاسخ کوتاه: EBD چیست؟
EBD یا Electronic Brakeforce Distribution سیستم توزیع الکترونیکی نیروی ترمز است که با مدیریت فشار ترمز در چرخها، به استفاده بهتر از چسبندگی موجود، کاهش احتمال لغزش چرخهای عقب و حفظ پایداری خودرو هنگام ترمزگیری کمک میکند.
به زبان ساده، EBD تلاش میکند نیروی ترمز را به شکلی توزیع کند که چرخهایی که ظرفیت بیشتری برای انتقال نیروی ترمز دارند، بیش از حد محدود نشوند و چرخهایی که زودتر به آستانه لغزش میرسند، دچار قفل شدن نشوند.
جدول پاسخ سریع سیستم ترمز EBD
| پرسش | پاسخ کوتاه |
|---|---|
| EBD چیست؟ | EBD مخفف Electronic Brakeforce Distribution و به معنی توزیع الکترونیکی نیروی ترمز است. |
| سیستم ترمز EBD چه کاری انجام میدهد؟ | با مدیریت فشار ترمز، به توزیع مناسبتر نیروی ترمز بین محورهای خودرو و حفظ پایداری هنگام کاهش سرعت کمک میکند. |
| EBD چگونه کار میکند؟ | با استفاده از اطلاعات سنسورها و واحد کنترل سیستم ترمز، شرایط چرخها را ارزیابی کرده و فشار هیدرولیکی ترمز را متناسب با شرایط مدیریت میکند. |
| تفاوت EBD و ABS چیست؟ | ABS عمدتاً برای جلوگیری از قفل شدن چرخها و کنترل لغزش آنهاست؛ EBD برای مدیریت توزیع نیروی ترمز بین بخشهای مختلف سیستم به کار میرود. |
| آیا EBD بخشی از ABS است؟ | در بسیاری از خودروهای مدرن، EBD بهصورت یک عملکرد یکپارچه با سامانه ABS و واحد هیدرولیکی آن طراحی شده است. |
| آیا EBD وزن هر چرخ را اندازه میگیرد؟ | خیر. سیستم معمولاً وزن هر چرخ را مستقیماً اندازهگیری نمیکند؛ بلکه با استفاده از اطلاعات سنسورها و رفتار دینامیکی خودرو شرایط را برآورد میکند. |
| EBD چه زمانی اهمیت بیشتری دارد؟ | هنگام ترمزگیری شدید، تغییر بار خودرو و شرایطی که میزان چسبندگی یا بار محورهای جلو و عقب متفاوت است. |
| آیا EBD مسافت ترمز را کم میکند؟ | EBD میتواند به استفاده بهتر از ظرفیت ترمزگیری و حفظ پایداری کمک کند، اما کوتاه شدن قطعی فاصله توقف به عوامل زیادی مانند لاستیک، جاده، سرعت و وضعیت ترمز بستگی دارد. |
| علائم خرابی EBD چیست؟ | روشن شدن چراغ ABS یا Brake، نمایش خطای سیستم ترمز و تغییر غیرعادی رفتار خودرو هنگام ترمزگیری میتواند نشانه وجود مشکل در سامانه مرتبط باشد. |
| آیا خرابی سنسور ABS روی EBD اثر دارد؟ | بله. در سیستمهای یکپارچه، خرابی سنسور سرعت چرخ یا مدار آن میتواند عملکرد EBD را نیز مختل کند. |
| آیا EBD همان ESP یا ESC است؟ | خیر. EBD توزیع نیروی ترمز را مدیریت میکند؛ ESC/ESP وظیفه گستردهتری در کنترل پایداری و جلوگیری از انحراف خودرو دارد. |
| آیا EBD سرویس جداگانه دارد؟ | معمولاً خیر. عملکرد EBD به سلامت سنسورها، واحد ABS، مدار هیدرولیک، روغن ترمز و سایر اجزای مرتبط وابسته است. |
| آیا روشن شدن چراغ EBD خطرناک است؟ | میتواند مهم و ایمنیمحور باشد و باید علت آن بررسی شود، بهخصوص اگر همزمان عملکرد ترمز تغییر کرده یا چراغ ABS/Brake نیز روشن شده باشد. |
| چگونه EBD را عیبیابی کنیم؟ | ابتدا چراغهای هشدار بررسی میشوند، سپس کدهای خطای ABS/ESC با دستگاه مناسب خوانده شده و سنسورها، سیمکشی و مدار هیدرولیکی بررسی میشوند. |
چرا اصلاً به سیستم EBD نیاز داریم؟
برای درک عملکرد EBD ابتدا باید یک اصل مهم در ترمزگیری را بدانیم.
هنگامی که خودرو در حال حرکت است و راننده ترمز میگیرد، جرم خودرو تمایل دارد به سمت جلو منتقل شود. در نتیجه، بار عمودی وارد بر محور جلو افزایش پیدا میکند و بار وارد بر محور عقب کاهش مییابد.
این پدیده را انتقال بار هنگام ترمزگیری یا Brake Load Transfer مینامند.
در چنین شرایطی، چرخهای جلو معمولاً ظرفیت بیشتری برای انتقال نیروی ترمز دارند، در حالی که چرخهای عقب میتوانند زودتر به محدوده لغزش برسند.
اگر فشار ترمز عقب بیش از ظرفیت چسبندگی چرخها باشد، احتمال لغزش یا قفل شدن چرخهای عقب افزایش پیدا میکند. این وضعیت میتواند بر پایداری خودرو تأثیر منفی بگذارد.
از طرف دیگر، اگر نیروی ترمز محور عقب بیش از حد محدود شود، از ظرفیت واقعی سیستم ترمز استفاده نمیشود.
بنابراین یک مسئله مهندسی مهم وجود دارد:
چگونه میتوان نیروی ترمز را متناسب با شرایط واقعی خودرو تنظیم کرد؟
EBD یکی از راهکارهای الکترونیکی برای مدیریت همین مسئله است.
سیستم EBD چگونه کار میکند؟
EBD معمولاً در ارتباط نزدیک با سامانه ABS کار میکند. سنسورهای سرعت چرخ، اطلاعات مربوط به سرعت چرخش هر چرخ را در اختیار واحد کنترل قرار میدهند.
واحد کنترل با تحلیل این اطلاعات و سایر پارامترهای موجود در معماری سیستم ترمز، وضعیت لغزش چرخها و شرایط ترمزگیری را ارزیابی میکند.
در صورت نیاز، واحد هیدرولیکی ABS میتواند فشار روغن ترمز را در مدارهای مربوطه تنظیم کند.
بنابراین فرآیند را میتوان به صورت ساده اینگونه تصور کرد:
سنسورهای چرخ → واحد کنترل ABS/EBD → تحلیل وضعیت چرخها → فرمان به واحد هیدرولیکی → تنظیم فشار ترمز
هدف این فرآیند، ایجاد توزیع مناسبتر نیروی ترمز و جلوگیری از رسیدن زودهنگام چرخهای کمبار به محدوده لغزش است.
آیا EBD وزن هر چرخ را مستقیماً اندازه میگیرد؟
خیر؛ این یکی از اشتباهات رایج در توضیح سیستم EBD است.
در یک سیستم معمول EBD نباید تصور کرد که روی هر چرخ یک «ترازو» وجود دارد و ECU مستقیماً وزن هر چرخ را اندازه میگیرد.
سیستم از اطلاعاتی مانند سرعت چرخها و رفتار دینامیکی آنها استفاده میکند و با منطق کنترلی سیستم ABS، شرایط را برآورد کرده و فشار ترمز را تنظیم میکند.
بنابراین عبارت «EBD وزن هر چرخ را اندازه میگیرد» توضیح دقیقی برای عملکرد فنی این سیستم نیست.
EBD بیشتر روی کدام بخش ترمز تمرکز دارد؟
در معماریهای متداول، EBD بهخصوص نقش مهمی در کنترل توزیع نیروی ترمز بین محور جلو و عقب دارد.
این موضوع به دلیل انتقال بار به سمت جلو هنگام کاهش سرعت اهمیت زیادی پیدا میکند.
برای مثال، اگر خودرو فقط راننده داشته باشد، توزیع بار آن با زمانی که چند سرنشین و بار در قسمت عقب دارد یکسان نیست.
در حالت دوم، ظرفیت ترمزگیری محور عقب میتواند افزایش پیدا کند و سیستم باید بتواند از این ظرفیت به شکل مناسب استفاده کند، بدون اینکه چرخهای عقب را بیش از حد تحت فشار قرار دهد.
البته نحوه پیادهسازی EBD در خودروهای مختلف یکسان نیست و منطق کنترلی، تعداد مدارها، سنسورها و محدوده عملکرد آن به طراحی سازنده بستگی دارد.
تفاوت EBD و ABS چیست؟
این دو سیستم بسیار به یکدیگر مرتبط هستند اما وظیفه یکسانی ندارند.
ABS چیست؟
ABS یا Anti-lock Braking System سیستم ضدقفل ترمز است.
وظیفه اصلی ABS این است که هنگام ترمزگیری شدید، از قفل شدن چرخها جلوگیری کند یا میزان لغزش آنها را در محدوده قابل کنترل نگه دارد.
سنسورهای سرعت چرخ، سرعت چرخش را به واحد کنترل ارسال میکنند. اگر یک چرخ در آستانه قفل شدن قرار بگیرد، واحد کنترل میتواند با استفاده از مدولاتور هیدرولیکی، فشار ترمز آن چرخ را کاهش دهد، نگه دارد و سپس دوباره افزایش دهد.
این فرآیند میتواند چندین بار در مدت کوتاه تکرار شود.
EBD چه کاری انجام میدهد؟
EBD بیشتر بر توزیع مناسب نیروی ترمز تمرکز دارد.
بنابراین میتوان تفاوت را اینگونه خلاصه کرد:
| سیستم | وظیفه اصلی |
|---|---|
| ABS | جلوگیری از قفل شدن چرخها و کنترل لغزش چرخ هنگام ترمزگیری |
| EBD | مدیریت توزیع نیروی ترمز متناسب با شرایط خودرو |
| ESC/ESP | کمک به کنترل پایداری و جلوگیری از انحراف یا چرخش ناخواسته خودرو |
| Brake Assist | کمک به افزایش نیروی ترمز در شرایط اضطراری در خودروهای مجهز |
پس:
ABS بیشتر روی کنترل لغزش و جلوگیری از قفل شدن تمرکز دارد؛ EBD روی توزیع مناسب نیروی ترمز.
این دو فناوری میتوانند در یک سامانه ترمز با یکدیگر کار کنند.
ارتباط EBD با ABS چگونه است؟
در بسیاری از خودروهای امروزی، EBD یک عملکرد مستقل با یک مجموعه قطعات کاملاً جدا از ABS نیست.
در واقع EBD میتواند از همان زیرساخت الکترونیکی و هیدرولیکی ABS استفاده کند.
سنسورهای سرعت چرخ و واحد هیدرولیکی ABS بخش مهمی از این معماری را تشکیل میدهند.
به همین دلیل است که در بسیاری از خودروها، خرابی یک بخش از سیستم ABS میتواند باعث غیرفعال شدن یا محدود شدن عملکرد EBD نیز شود.
به همین دلیل روشن شدن چراغهای ABS، EBD یا پیام خطای سیستم ترمز را نباید صرفاً یک هشدار ساده تلقی کرد.
EBD در چه شرایطی اهمیت بیشتری پیدا میکند؟
EBD در شرایطی اهمیت بیشتری پیدا میکند که توزیع بار و چسبندگی بین چرخها تغییر کرده باشد.
۱. خودرو با بار یا سرنشین بیشتر
وقتی تعداد سرنشینان یا بار خودرو تغییر میکند، توزیع بار بین محورهای جلو و عقب نیز تغییر میکند.
سیستم ترمز باید بتواند از ظرفیت چسبندگی موجود استفاده کند بدون اینکه محور عقب بیش از حد تحت ترمز قرار گیرد.
۲. ترمزگیری شدید
در ترمزگیری شدید، انتقال بار به سمت جلو بیشتر میشود.
در نتیجه احتمال رسیدن زودتر محور عقب به محدوده لغزش افزایش پیدا میکند و کنترل مناسب توزیع نیروی ترمز اهمیت بیشتری پیدا میکند.
۳. تفاوت چسبندگی سطح جاده
ممکن است میزان اصطکاک بین لاستیک و سطح جاده در شرایط مختلف تغییر کند.
خیس بودن جاده، یخ، برف، شن یا تفاوت سطح مسیر میتواند ظرفیت انتقال نیروی ترمز را تغییر دهد.
در چنین شرایطی سامانههای الکترونیکی ترمز با استفاده از اطلاعات سنسورها میتوانند واکنش مناسبتری نسبت به یک سیستم توزیع کاملاً ثابت داشته باشند.
آیا EBD باعث کوتاه شدن مسافت ترمز میشود؟
پاسخ دقیق این است:
نباید EBD را بهعنوان سیستمی معرفی کرد که در همه شرایط و بهطور قطعی مسافت ترمز را کوتاه میکند.
هدف اصلی EBD، استفاده مناسبتر از ظرفیت ترمزگیری موجود و حفظ پایداری خودرو از طریق توزیع مناسب نیروی ترمز است.
اگر یک سیستم ترمز معمولی نیروی ترمز محور عقب را بیش از نیاز محدود کند، بخشی از ظرفیت موجود استفاده نمیشود. EBD میتواند امکان استفاده بهتر از این ظرفیت را فراهم کند.
از طرف دیگر، در شرایطی که یک چرخ یا محور به محدوده لغزش نزدیک شود، محدود کردن فشار ترمز آن بخش میتواند به حفظ پایداری کمک کند.
بنابراین بهتر است درباره EBD بگوییم:
EBD میتواند به بهبود عملکرد و پایداری ترمزگیری کمک کند، اما مسافت توقف واقعی به عوامل بسیار بیشتری مانند سرعت، لاستیک، سطح جاده، وضعیت ترمزها، بار خودرو، دما و عملکرد ABS بستگی دارد.
مزایای سیستم EBD چیست؟
مهمترین مزایای EBD عبارتاند از:
- توزیع مناسبتر نیروی ترمز
- استفاده بهتر از ظرفیت چسبندگی چرخها
- کاهش احتمال لغزش بیش از حد محور عقب
- کمک به حفظ پایداری خودرو هنگام ترمزگیری
- هماهنگی بهتر عملکرد ترمز با شرایط بار خودرو
- استفاده بهتر از ظرفیت سیستم ترمز
- همکاری با ABS برای مدیریت بهتر ترمزگیری
این مزایا به طراحی سیستم و وضعیت واقعی خودرو وابسته هستند و نباید آنها را به معنای تضمین عملکرد یکسان در همه خودروها و همه شرایط دانست.
آیا EBD همان ESP یا ESC است؟
خیر.
این سه اصطلاح نباید با یکدیگر اشتباه گرفته شوند.
EBD وظیفه مدیریت توزیع نیروی ترمز را بر عهده دارد.
ABS از قفل شدن چرخها و لغزش کنترلنشده آنها هنگام ترمزگیری جلوگیری میکند.
ESC یا ESP یک سامانه گستردهتر برای کنترل پایداری خودرو است که با مقایسه حرکت واقعی خودرو با مسیر مورد نظر راننده و اعمال مداخلات لازم، میتواند به کنترل لغزش و انحراف خودرو کمک کند.
در بسیاری از خودروها این سیستمها با یکدیگر یک مجموعه یکپارچه تشکیل میدهند.

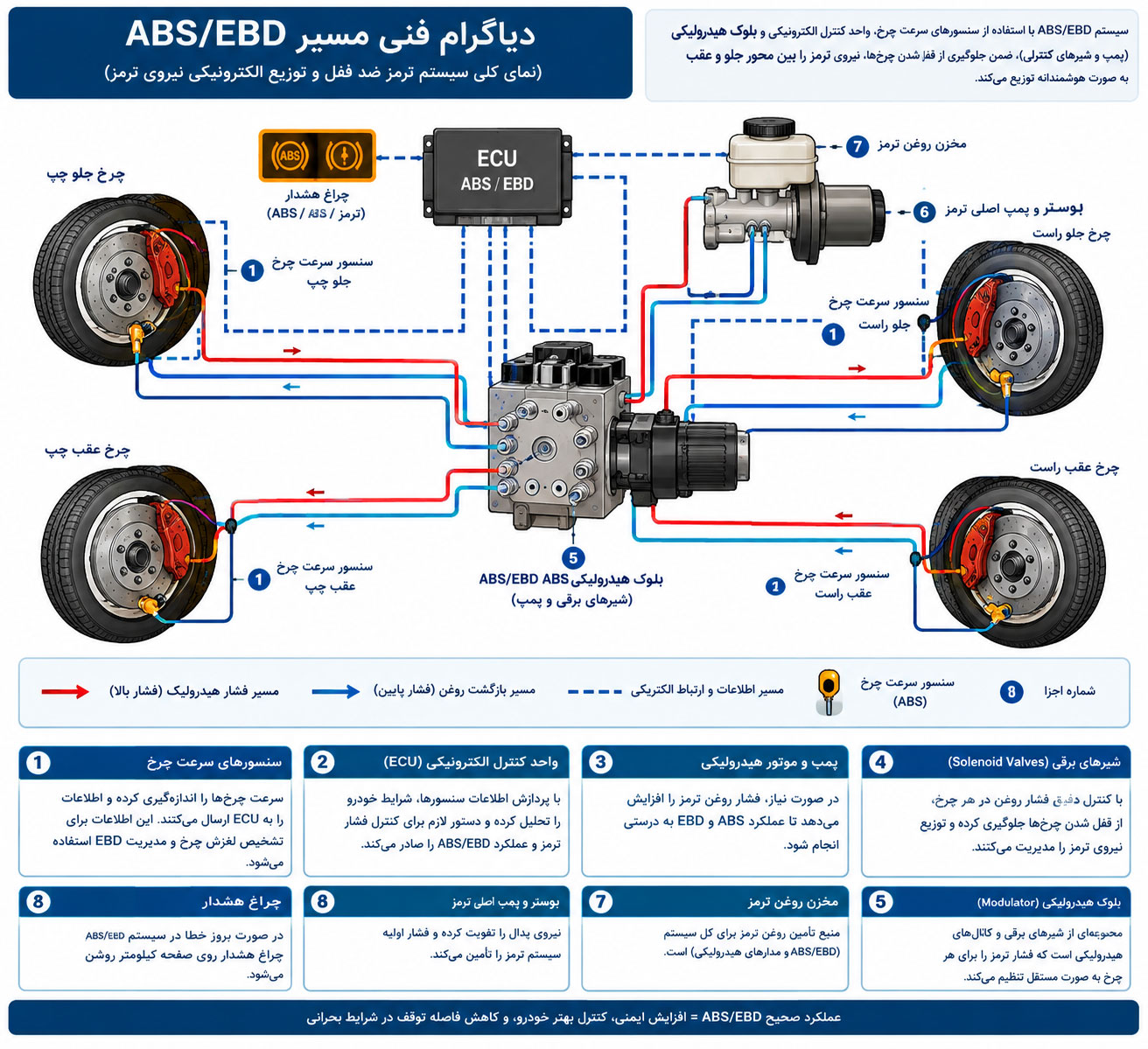

اجزای مرتبط با عملکرد EBD کداماند؟
EBD معمولاً یک «قطعه» جداگانه مانند لنت یا دیسک نیست؛ بلکه یک عملکرد کنترلی در سامانه ترمز است.
اجزای مهم مرتبط با عملکرد آن میتوانند شامل موارد زیر باشند:
سنسورهای سرعت چرخ
این سنسورها سرعت چرخش چرخها را اندازهگیری کرده و اطلاعات آن را به واحد کنترل ارسال میکنند.
واحد کنترل ABS
واحد کنترل، اطلاعات سنسورها را پردازش کرده و براساس منطق کنترلی سیستم، فرمانهای لازم را صادر میکند.
واحد هیدرولیکی ABS
این مجموعه شامل اجزای هیدرولیکی و شیرهای کنترلی است که امکان تنظیم فشار ترمز در مدارهای مربوطه را فراهم میکند.
مدار هیدرولیک ترمز
فشار روغن ترمز از طریق مدار هیدرولیکی به ترمز چرخها منتقل میشود و سیستمهای کنترلی میتوانند این فشار را در محدوده طراحیشده مدیریت کنند.
در خودروهای مختلف ممکن است معماری دقیق این اجزا متفاوت باشد.
علائم خرابی EBD چیست؟
یکی از مهمترین نکات درباره خرابی EBD این است که علائم آن را نباید صرفاً با یک نشانه مکانیکی مانند صدای ترمز یا نرم شدن پدال یکی دانست.
خرابی EBD معمولاً از طریق سیستم تشخیص عیب خودرو و چراغهای هشدار مربوط به ABS یا سیستم ترمز نیز قابل مشاهده است.
علائم احتمالی عبارتاند از:
روشن شدن چراغ ABS
اگر چراغ ABS روشن بماند، ممکن است عملکرد بخشی از سامانه ABS و عملکردهای مرتبط با آن دچار مشکل شده باشد.
نمایش پیام خطای سیستم ترمز
در خودروهای مجهز به نمایشگر، ممکن است پیام خطای مربوط به ABS، EBD یا Brake System ظاهر شود.
روشن شدن همزمان چند چراغ هشدار
در برخی خودروها خرابی یک سنسور یا بخش مشترک سیستم ترمز میتواند باعث روشن شدن چند هشدار شود.
رفتار غیرعادی خودرو هنگام ترمزگیری
اگر خودرو هنگام ترمزگیری به شکل غیرعادی ناپایدار شود، کشیده شود یا رفتار ترمزگیری تغییر کند، باید کل سیستم ترمز بررسی شود.
نکته مهم این است که این علائم اختصاصی EBD نیستند و میتوانند ناشی از سنسور چرخ، واحد ABS، مشکل هیدرولیکی، سیمکشی، سطح روغن ترمز یا سایر بخشهای سیستم ترمز باشند.
آیا خرابی EBD خطرناک است؟
بله، هر ایرادی که عملکرد سیستمهای کنترل ترمز را مختل کند باید جدی گرفته شود.
اگر چراغ هشدار ABS یا سیستم ترمز روشن شده باشد، نباید صرفاً با خاموش کردن چراغ یا پاک کردن کد خطا تصور کرد که مشکل برطرف شده است.
در برخی خودروها با وجود خرابی یک عملکرد الکترونیکی، ترمز پایه هیدرولیکی همچنان میتواند کار کند؛ اما ممکن است قابلیتهای ABS و EBD در دسترس نباشند.
بنابراین میزان خطر به نوع خرابی بستگی دارد و باید طبق دستورالعمل سازنده و با تشخیص صحیح سیستم بررسی شود.
اگر چراغ هشدار سیستم ترمز روشن است یا عملکرد پدال و ترمزگیری غیرعادی شده، ادامه رانندگی بدون بررسی فنی توصیه نمیشود.
علت خطای EBD چیست؟
یک کد خطا یا چراغ EBD به تنهایی علت خرابی را مشخص نمیکند.
از جمله مواردی که میتوانند باعث ثبت خطا در سامانه ABS/EBD شوند عبارتاند از:
- خرابی سنسور سرعت چرخ
- آسیب دیدن سیمکشی یا کانکتور سنسور
- مشکل در رینگ یا اجزای تولیدکننده سیگنال سرعت چرخ
- ایراد در واحد ABS
- مشکل در مدولاتور یا مدار هیدرولیکی
- افت ولتاژ یا مشکلات تغذیه الکتریکی
- خرابی برخی اجزای مرتبط با شبکه الکترونیکی خودرو
- وجود ایراد در سیستم ترمز که باعث ثبت خطای کنترلی شده است
بنابراین تشخیص دقیق باید با دستگاه عیبیاب مناسب و بررسی فیزیکی سیستم انجام شود.
روش عیبیابی سیستم EBD چگونه است؟
عیبیابی اصولی بهتر است مرحلهبهمرحله انجام شود.
مرحله اول: بررسی چراغهای هشدار
ابتدا باید مشخص شود چه چراغهایی روشن هستند:
- ABS
- Brake
- EBD
- ESC/ESP
- یا چند هشدار به صورت همزمان
ترکیب چراغها میتواند سرنخ مهمی برای تشخیص باشد.
مرحله دوم: خواندن کدهای خطا
با دستگاه عیبیاب مناسب، کدهای ثبتشده در ماژول ABS/ESC خوانده میشوند.
کد خطا فقط نقطه شروع تشخیص است و الزاماً به معنی خراب بودن همان قطعهای که نام آن در کد آمده نیست.
مرحله سوم: بررسی اطلاعات زنده
در صورت امکان باید دادههای لحظهای سنسورهای سرعت چرخ بررسی شوند.
اگر سرعت یکی از چرخها در شرایط مشابه با سایر چرخها اختلاف غیرمنطقی داشته باشد، سنسور، سیمکشی و اجزای مرتبط باید بررسی شوند.
مرحله چهارم: بررسی بخش هیدرولیکی
در صورت وجود علائم هیدرولیکی، سطح و وضعیت روغن ترمز، نشتیها، اتصالات و عملکرد مجموعه ABS باید بررسی شود.
مرحله پنجم: بررسی سیمکشی و اتصالات
رطوبت، خوردگی، پارگی سیم یا شل شدن کانکتور میتواند باعث اختلال در سیگنال سنسورها شود.
آیا EBD نیاز به سرویس جداگانه دارد؟
EBD معمولاً مانند لنت، دیسک یا روغن ترمز یک قطعه مصرفی با برنامه تعویض مستقل نیست.
در واقع باید گفت:
سرویس EBD بیشتر به سرویس و سلامت مجموعه ABS، مدار هیدرولیک ترمز، سنسورها، سیمکشی و اجزای مرتبط وابسته است.
بنابراین نگهداری صحیح آن شامل مواردی مانند:
- سرویس منظم سیستم ترمز
- بررسی سطح و وضعیت روغن ترمز
- تعویض روغن ترمز طبق دستورالعمل سازنده
- بررسی سنسورهای سرعت چرخ
- بررسی سیمکشی و کانکتورها
- بررسی وضعیت لنت و دیسک
- توجه به چراغهای هشدار
- عیبیابی کدهای خطای ABS/ESC
است.
آیا تعویض لنت یا دیسک باعث خرابی EBD میشود؟
بهصورت معمول، تعویض صحیح لنت یا دیسک ترمز نباید باعث خرابی EBD شود.
اما در زمان تعمیر سیستم ترمز باید مراقب بود:
- سنسور سرعت چرخ آسیب نبیند.
- سیم سنسور کشیده یا قطع نشود.
- کانکتورها درست متصل شوند.
- هنگام تعمیر، هوا وارد مدار هیدرولیک نشود.
- سطح و وضعیت روغن ترمز بررسی شود.
- مراحل سرویس مطابق دستورالعمل خودرو انجام شود.
اگر بعد از تعمیر ترمز چراغ ABS یا سیستم ترمز روشن شد، باید علت واقعی خطا مشخص شود و نباید آن را طبیعی تلقی کرد.
تفاوت EBD با Brake Assist یا BAS چیست؟
این دو سیستم نیز عملکرد متفاوتی دارند.
EBD روی توزیع مناسب نیروی ترمز تمرکز دارد.
Brake Assist یا BAS در خودروهایی که به این سامانه مجهز هستند، برای کمک به ترمزگیری اضطراری طراحی شده است. این سیستم میتواند شرایطی را که راننده نیاز به ترمزگیری شدید دارد تشخیص دهد و برای دستیابی سریعتر به فشار ترمز مورد نیاز کمک کند.
بنابراین:
EBD = مدیریت توزیع نیروی ترمز
Brake Assist = کمک به دستیابی به ترمزگیری اضطراری
آیا EBD بدون ABS کار میکند؟
در بسیاری از خودروهای مدرن، EBD بهصورت یک عملکرد مرتبط با سیستم ABS پیادهسازی شده است و از همان سنسورها، واحد کنترل و اجزای هیدرولیکی استفاده میکند.
به همین دلیل، در خودروهایی که EBD بهصورت یکپارچه با ABS طراحی شده، وجود ABS برای اجرای این عملکرد ضروری است.
البته نباید این موضوع را به شکل یک قانون مطلق درباره تمام معماریهای تاریخی و احتمالی سیستمهای ترمز بیان کرد؛ طراحی سیستمهای ترمز در نسلها و خودروهای مختلف متفاوت است.
آیا EBD هنگام ترمز معمولی هم فعال است؟
EBD فقط مخصوص ترمز اضطراری نیست.
منطق توزیع نیروی ترمز میتواند در طول ترمزگیری و متناسب با شرایط خودرو مورد استفاده قرار گیرد.
در مقابل، ABS زمانی وارد مرحله کنترل فعال ضدقفل میشود که شرایط لغزش چرخها به محدودهای برسد که مداخله آن لازم باشد.
به همین دلیل این دو سیستم از نظر منطق عملکرد دقیقاً یکسان نیستند.
آیا EBD باعث میشود خودرو روی جاده خیس بهتر ترمز بگیرد؟
EBD میتواند در مدیریت توزیع نیروی ترمز و حفظ پایداری خودرو در شرایط مختلف به سیستم ترمز کمک کند، اما نباید آن را جایگزین چسبندگی مناسب لاستیک و عملکرد صحیح ABS دانست.
در جاده خیس، فاصله توقف میتواند افزایش پیدا کند و عواملی مانند:
- نوع و سلامت لاستیک
- عمق آج
- سرعت خودرو
- دمای لاستیک
- وضعیت آسفالت
- آب روی سطح جاده
- وضعیت ترمزها
تأثیر بسیار زیادی بر عملکرد واقعی خودرو دارند.
بنابراین وجود EBD به معنی تضمین توقف کوتاه در جاده خیس نیست.
EBD چه تأثیری بر پایداری خودرو دارد؟
یکی از مهمترین دلایل استفاده از توزیع الکترونیکی نیروی ترمز، کمک به حفظ تعادل خودرو در هنگام کاهش سرعت است.
اگر محور عقب بیش از ظرفیت چسبندگی خود ترمز بگیرد، امکان لغزش آن افزایش پیدا میکند.
مدیریت مناسب فشار ترمز عقب میتواند احتمال رسیدن زودهنگام چرخهای عقب به محدوده لغزش را کاهش دهد.
در نتیجه EBD بخشی از زنجیره فناوریهایی است که برای افزایش کنترل خودرو هنگام ترمزگیری استفاده میشوند.
یک مثال ساده برای درک عملکرد EBD
فرض کنید یک خودرو در حالت عادی با چهار چرخ روی سطح خشک حرکت میکند.
حالا راننده ترمز میگیرد.
در اثر کاهش سرعت، بار خودرو به سمت جلو منتقل میشود. بنابراین چرخهای جلو بار بیشتری تحمل میکنند و چرخهای عقب بار کمتری خواهند داشت.
اگر فشار ترمز عقب بدون کنترل مناسب افزایش پیدا کند، چرخهای عقب ممکن است زودتر از چرخهای جلو به محدوده لغزش برسند.
EBD با استفاده از اطلاعات موجود در سامانه ترمز، به مدیریت این توزیع کمک میکند.
در نتیجه سیستم میتواند تا حد امکان از ظرفیت ترمزگیری خودرو استفاده کند، بدون اینکه محور عقب زودتر از حد مطلوب وارد محدوده لغزش شود.
آیا روشن شدن چراغ EBD همیشه به معنی خرابی خود EBD است؟
خیر.
در بسیاری از خودروها EBD بخشی از سامانه ABS/ESC است و یک مشکل در سنسور سرعت چرخ، سیمکشی، واحد ABS، تغذیه الکتریکی یا بخش هیدرولیکی میتواند عملکرد EBD را نیز تحت تأثیر قرار دهد.
بنابراین از روی چراغ هشدار نمیتوان گفت:
«خود EBD خراب شده است.»
تشخیص صحیح نیازمند خواندن کدهای خطا و بررسی سیستم است.
نکات مهم برای نگهداری سیستم EBD
برای حفظ عملکرد صحیح سیستم ترمز:
- چراغ ABS یا Brake را نادیده نگیرید.
- روغن ترمز را طبق برنامه سازنده بررسی و در زمان مناسب تعویض کنید.
- سنسورهای سرعت چرخ را هنگام تعمیرات جلوبندی و ترمز بررسی کنید.
- سیمکشی سنسورها را از نظر پارگی، کشیدگی و خوردگی بررسی کنید.
- لنت و دیسک ترمز را در زمان مناسب سرویس کنید.
- بعد از تعمیر سیستم ترمز، عملکرد هشدارهای ABS/ESC را بررسی کنید.
- در صورت ثبت خطای ABS/EBD، صرفاً با پاک کردن کد خطا مشکل را حلشده فرض نکنید.
- برای تشخیص تخصصی از دستگاه عیبیاب سازگار با سیستم ABS/ESC خودرو استفاده کنید.
جمعبندی: EBD دقیقاً چه کاری انجام میدهد؟
EBD یا Electronic Brakeforce Distribution یک فناوری کنترلی در سامانه ترمز است که برای مدیریت مناسبتر توزیع نیروی ترمز طراحی شده است.
این سیستم بهویژه در شرایطی که بار خودرو و انتقال وزن بین محورهای جلو و عقب تغییر میکند اهمیت دارد.
EBD را نباید با ABS یکی دانست:
ABS وظیفه اصلی کنترل لغزش چرخ و جلوگیری از قفل شدن آن در ترمزگیری شدید را دارد.
EBD به توزیع مناسب نیروی ترمز کمک میکند.
و ESC/ESP در سطح گستردهتری به کنترل پایداری خودرو کمک میکند.
در بسیاری از خودروهای مدرن این فناوریها در یک معماری مشترک و هماهنگ با یکدیگر کار میکنند.
بنابراین اگر چراغ ABS، EBD یا Brake در خودرو روشن شد، موضوع را نباید صرفاً یک خطای نرمافزاری یا هشدار کماهمیت در نظر گرفت. سیستم ترمز مستقیماً با ایمنی خودرو ارتباط دارد و عیبیابی آن باید بر اساس کد خطا، دادههای سنسورها و بررسی فیزیکی مدار ترمز انجام شود.
سوالات متداول درباره سیستم ترمز EBD
EBD مخفف چیست؟
EBD مخفف Electronic Brakeforce Distribution به معنی توزیع الکترونیکی نیروی ترمز است.
EBD چیست؟
EBD یک عملکرد کنترلی در سامانه ترمز است که به مدیریت و توزیع مناسبتر نیروی ترمز بین محورهای خودرو کمک میکند.
تفاوت EBD و ABS چیست؟
ABS برای کنترل لغزش و جلوگیری از قفل شدن چرخها هنگام ترمزگیری شدید طراحی شده است، در حالی که EBD بر توزیع مناسب نیروی ترمز تمرکز دارد.
آیا EBD همان ABS است؟
خیر. این دو عملکرد متفاوتی دارند، اما در بسیاری از خودروها EBD در ارتباط نزدیک با سامانه ABS و واحد هیدرولیکی آن کار میکند.
علائم خرابی EBD چیست؟
روشن شدن چراغهای ABS یا Brake، ثبت خطای سیستم ترمز و تغییر غیرعادی رفتار خودرو هنگام ترمزگیری میتواند نشانه وجود مشکل در سیستم مرتبط با EBD باشد؛ اما تشخیص قطعی نیاز به عیبیابی دارد.
آیا خرابی سنسور ABS میتواند روی EBD تأثیر بگذارد؟
بله. در معماریهایی که EBD با ABS یکپارچه است، اختلال در سنسور سرعت چرخ یا بخشهای مرتبط با ABS میتواند عملکرد EBD را نیز تحت تأثیر قرار دهد.
آیا EBD باعث کوتاه شدن قطعی مسافت ترمز میشود؟
خیر. EBD با مدیریت بهتر توزیع نیروی ترمز میتواند به عملکرد و پایداری ترمز کمک کند، اما فاصله توقف به عوامل متعددی مانند لاستیک، سرعت، سطح جاده، بار خودرو و وضعیت سیستم ترمز وابسته است.
آیا EBD به سرویس جداگانه نیاز دارد؟
EBD معمولاً سرویس مصرفی مستقلی ندارد. سلامت آن به عملکرد صحیح سامانه ABS، سنسورها، واحد هیدرولیکی، مدار ترمز و سایر اجزای مرتبط وابسته است.
آیا همه خودروها EBD دارند؟
خیر. وجود EBD به نوع، مدل، سال ساخت و سطح تجهیزات خودرو بستگی دارد و برای اطلاع از تجهیزات دقیق هر خودرو باید مشخصات همان مدل یا دفترچه راهنمای آن بررسی شود.
