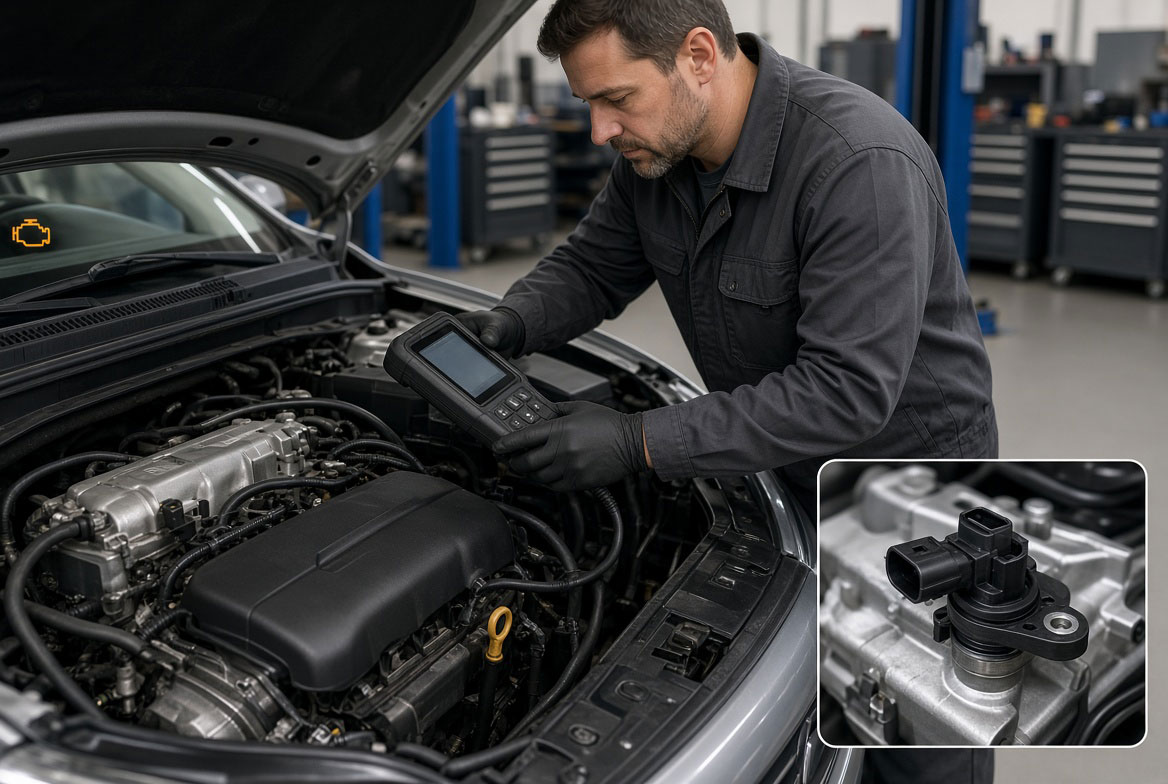

سنسور میل‌سوپاپ ؛ وظیفه، علائم خرابی و سخت روشن شدن ماشین

۱. سنسور میل‌سوپاپ چیست و چه وظیفه‌ای دارد؟

سنسور میل‌سوپاپ که با نام انگلیسی Camshaft Position Sensor و اختصار CMP شناخته می‌شود، قطعه‌ای الکترونیکی در سیستم مدیریت موتور است. وظیفه آن تشخیص موقعیت زاویه‌ای میل‌سوپاپ و ارسال سیگنال مربوط به این موقعیت برای ECU است.

میل‌سوپاپ با باز و بسته کردن سوپاپ‌های ورودی و خروجی، در تنفس موتور نقش دارد. ECU نیز برای مدیریت درست احتراق و تزریق سوخت باید بداند موتور در چه موقعیتی قرار دارد و کدام سیلندر در مرحله مناسب کاری است.

سنسور میل‌سوپاپ در کنار سنسور موقعیت میل‌لنگ، اطلاعات لازم برای هماهنگ کردن عملکرد موتور را فراهم می‌کند. این اطلاعات در موتورهای مختلف برای تشخیص فاز سیلندر، زمان‌بندی تزریق سوخت و در برخی سامانه‌ها کنترل دقیق‌تر زمان‌بندی سوپاپ‌ها استفاده می‌شود.

سنسور میل‌سوپاپ چگونه کار می‌کند؟

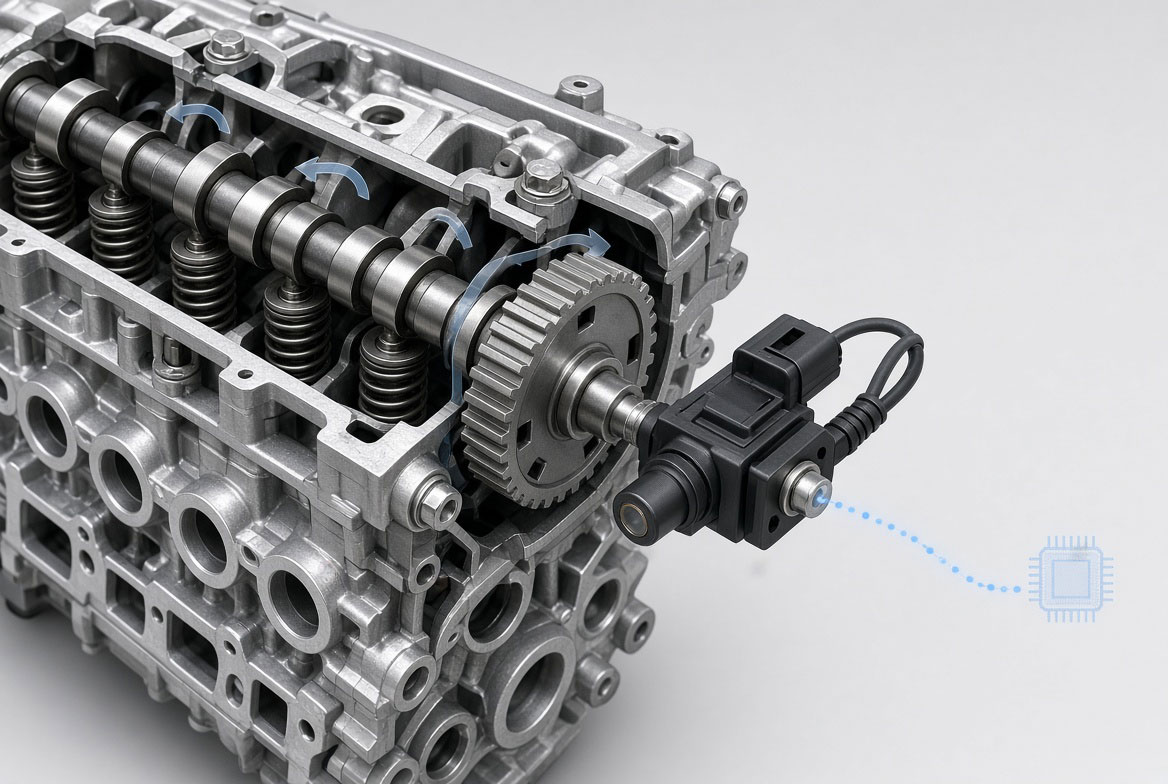

در بسیاری از خودروها، سنسور روبه‌روی یک چرخ هدف یا بخش مغناطیسی متصل به میل‌سوپاپ قرار دارد. با چرخش میل‌سوپاپ، تغییرات میدان مغناطیسی یا عبور نشانه‌های چرخ هدف توسط سنسور تشخیص داده می‌شود و به سیگنال الکتریکی تبدیل می‌شود. ECU با تحلیل این سیگنال، موقعیت میل‌سوپاپ را محاسبه می‌کند. نوع سیگنال و روش تشخیص به فناوری سنسور بستگی دارد.

روند کلی عملکرد را می‌توان به این شکل خلاصه کرد:

انواع سنسور میل‌سوپاپ

دو فناوری رایج در این گروه عبارت‌اند از:

• سنسور القایی (Inductive): با تغییر میدان مغناطیسی، سیگنال الکتریکی تولید می‌کند. شکل موج آن به سرعت چرخش و طراحی سنسور وابسته است.

• سنسور اثر هال (Hall Effect): تغییرات میدان مغناطیسی را تشخیص می‌دهد و معمولاً سیگنال دیجیتال تولید می‌کند.

برخی سنسورها از فناوری‌های نیمه‌رسانای مغناطیسی دیگری مانند MRE نیز استفاده می‌کنند. بنابراین نمی‌توان برای همه خودروها تعداد سیم، ولتاژ، شکل موج یا روش تست یکسانی در نظر گرفت.

۲. علائم خرابی سنسور میل‌سوپاپ

خرابی سنسور میل‌سوپاپ می‌تواند از یک ایراد مقطعی تا از کار افتادن کامل آن متغیر باشد. مهم است بدانیم که نشانه‌های زیر فقط احتمال خرابی را مطرح می‌کنند و برای تشخیص قطعی به بررسی نیاز دارند.

۲.۱. سخت روشن شدن ماشین

یکی از نشانه‌های احتمالی، طولانی شدن زمان استارت خوردن تا روشن شدن موتور است. اگر ECU اطلاعات معتبر موقعیت میل‌سوپاپ را دریافت نکند، ممکن است تشخیص فاز موتور یا اجرای راهبرد مناسب تزریق سوخت با تأخیر انجام شود.

این مشکل می‌تواند به شکل‌های مختلف دیده شود:

• موتور بیشتر از حالت معمول استارت می‌خورد تا روشن شود.

• خودرو گاهی سریع و گاهی با تأخیر روشن می‌شود.

• پس از خاموش کردن موتور، روشن شدن مجدد دشوار می‌شود.

• خودرو در بعضی دفعات اصلاً روشن نمی‌شود.

نکته تشخیصی: اگر استارت موتور ضعیف است یا صدای استارت غیرعادی به گوش می‌رسد، ابتدا باتری، اتصالات و مدار استارت را بررسی کنید. اگر موتور با سرعت عادی می‌چرخد اما روشن نمی‌شود، بررسی سیگنال سنسور میل‌لنگ و میل‌سوپاپ، سوخت‌رسانی و جرقه اهمیت بیشتری پیدا می‌کند.

۲.۲. روشن شدن چراغ چک موتور

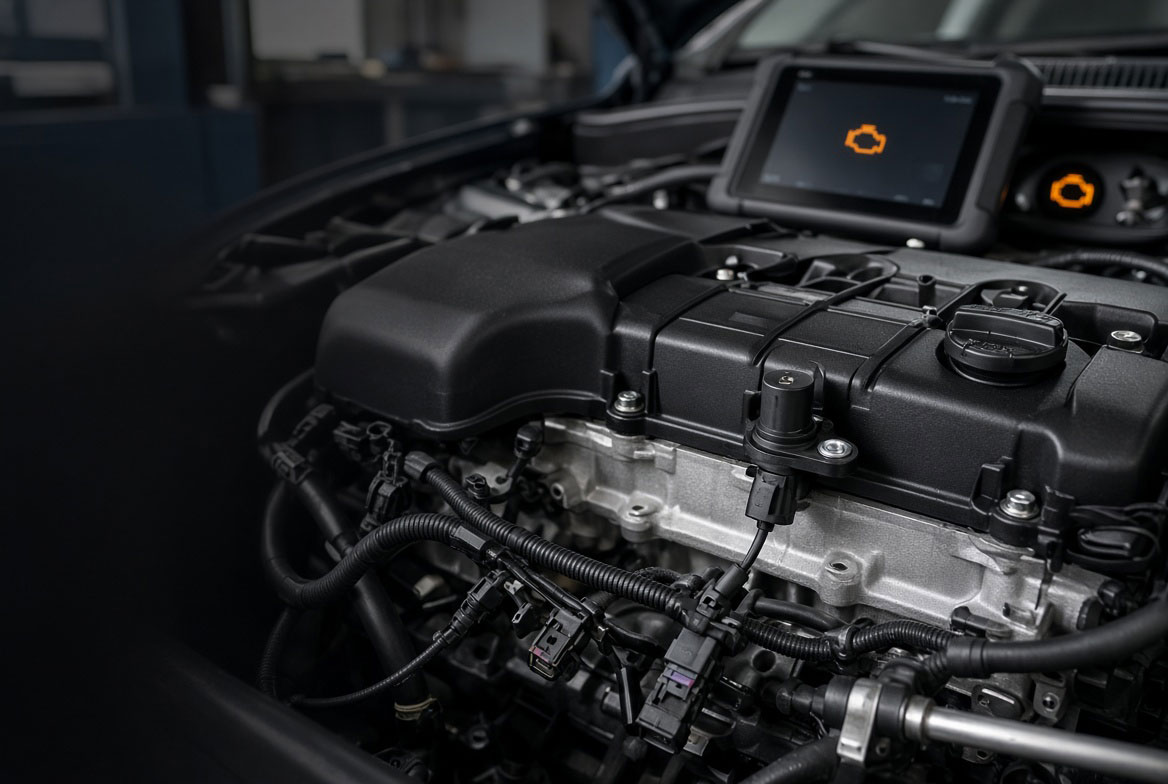

در صورت تشخیص اختلال در سیگنال سنسور، ECU ممکن است چراغ چک را روشن و کد خطای مرتبط را ثبت کند. این کد می‌تواند به قطع سیگنال، نامعتبر بودن محدوده عملکرد یا مشکل مدار اشاره داشته باشد؛ اما الزاماً به معنای خراب بودن خود قطعه نیست.

برای مثال، کدهای خانواده P0340 تا P0349 در بسیاری از سامانه‌های OBD به مدار یا عملکرد سنسور موقعیت میل‌سوپاپ مربوط‌ اند؛ بااین‌حال، تعریف دقیق هر کد و روش عیب‌یابی باید با اطلاعات تعمیراتی همان خودرو تطبیق داده شود.

۲.۳. خاموش شدن ناگهانی یا مقطعی موتور

اگر سیگنال سنسور به‌صورت متناوب قطع شود، ممکن است موتور پس از روشن شدن خاموش شود یا در شرایط خاص عملکرد ناپایداری داشته باشد. این حالت می‌تواند با گرم شدن قطعه، لرزش موتور یا مشکل در سوکت و سیم‌کشی مرتبط باشد؛ ولی بدون ثبت شرایط وقوع و بررسی سیگنال نمی‌توان علت را قطعی دانست.



۲.۴. افت توان، مکث در شتاب‌گیری یا بد کار کردن موتور

در برخی خودروها، اختلال اطلاعات موقعیت میل‌سوپاپ باعث می‌شود ECU از راهبرد جایگزین استفاده کند یا کنترل موتور را به حالت محدودشده ببرد. نتیجه ممکن است کاهش توان، مکث در شتاب‌گیری یا بد کار کردن موتور باشد. بروز این علائم به نوع سیستم مدیریت موتور و ماهیت خرابی بستگی دارد.

۲.۵. افزایش مصرف سوخت

اگر اختلال سنسور باعث برهم خوردن راهبرد مدیریت موتور شود، مصرف سوخت ممکن است تغییر کند؛ اما افزایش مصرف به‌تنهایی نشانه قابل اتکایی برای تشخیص خرابی سنسور میل‌سوپاپ نیست. وضعیت انژکتورها، احتراق، سنسور اکسیژن، دمای موتور و سایر عوامل نیز باید بررسی شوند.
