سیستم سوخت‌رسانی خودرو چیست؟ معرفی اجزا، نحوه عملکرد، علائم خرابی و روش‌های عیب‌یابی

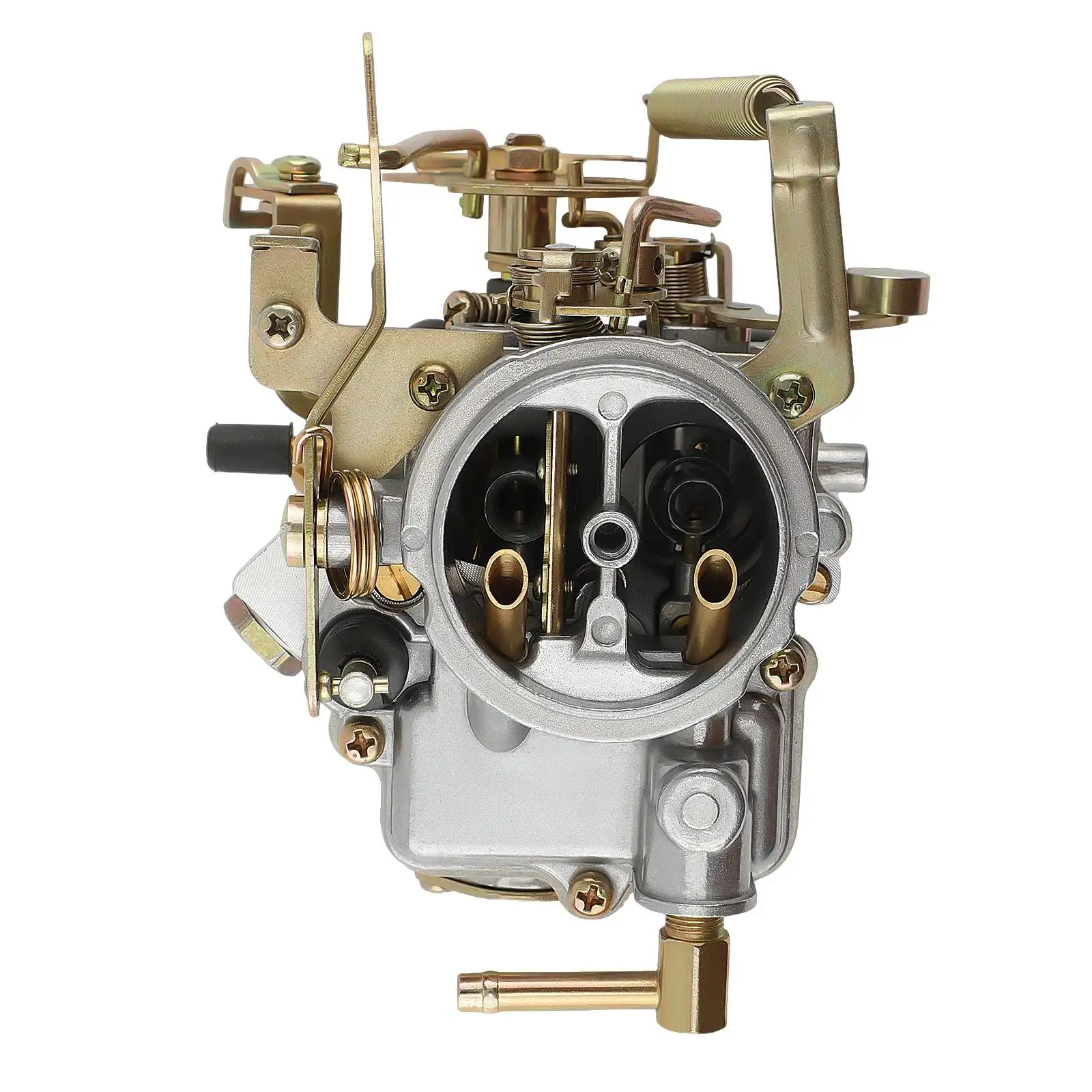

مقایسه کلی انواع سیستم سوخت‌رسانی

این مقایسه کلی است؛ زیرا نسل‌های مختلف موتور و سامانه‌های ترکیبی ممکن است ویژگی‌های متفاوتی داشته باشند.

۳. اجزای اصلی سیستم سوخت‌رسانی خودرو و وظیفه هر قطعه

برای شناخت سیستم سوخت‌رسانی، بهتر است قطعات آن را به ترتیب مسیر حرکت سوخت بررسی کنیم. هر قطعه وظیفه مشخصی دارد و خرابی هرکدام می‌تواند علائم متفاوتی در عملکرد موتور ایجاد کند.

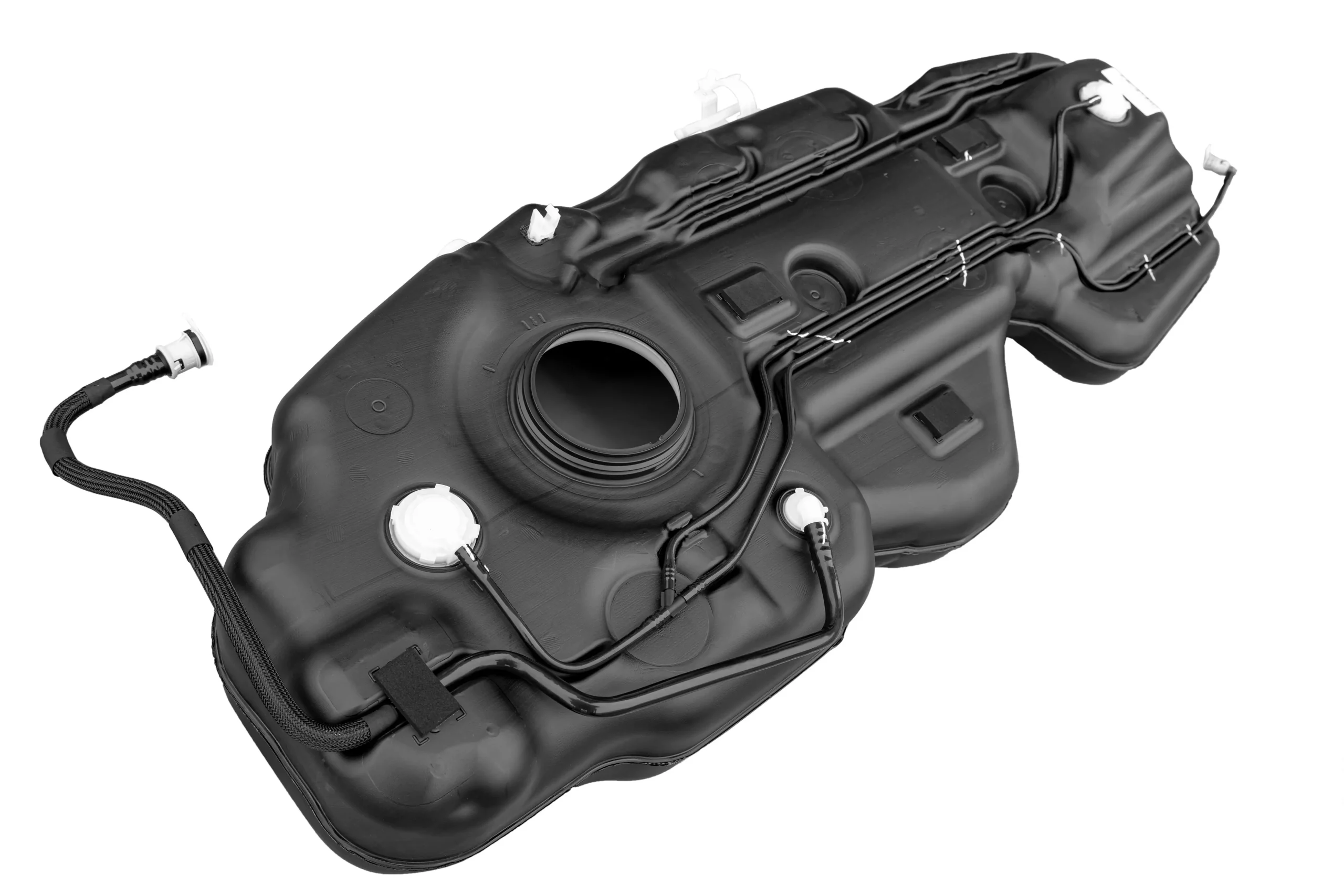

۳.۱. باک بنزین؛ محل ذخیره سوخت





باک بنزین مخزنی است که سوخت موردنیاز خودرو را در خود نگهداری می‌کند. در خودروهای امروزی، باک معمولاً در قسمت زیرین بدنه و در محلی طراحی‌شده برای کاهش خطر آسیب و تأثیر حرارت نصب می‌شود.

باک‌های خودروهای جدید ممکن است از فلز یا مواد پلیمری مقاوم ساخته شوند. طراحی آن‌ها باید علاوه بر نگهداری سوخت، امکان نصب تجهیزات داخلی مانند پمپ، شناور اندازه‌گیری سطح بنزین و برخی اجزای سامانه کنترل بخارات سوخت را فراهم کند.

وظایف اصلی باک بنزین:

• ذخیره ایمن سوخت

• تأمین محل نصب مجموعه پمپ بنزین در بسیاری از خودروها

• فراهم کردن امکان اندازه‌گیری سطح سوخت

• همکاری با سامانه تهویه باک و کنترل بخارات بنزین

علائم احتمالی خرابی باک:

• بوی غیرعادی بنزین در اطراف خودرو

• نشتی سوخت در زیر خودرو

• آسیب فیزیکی یا تغییر شکل مخزن

• اختلال در سامانه اندازه‌گیری یا تهویه سوخت، در صورت آسیب به تجهیزات مرتبط

نشتی بنزین از باک یا اتصالات آن یک مشکل ایمنی جدی است. در صورت مشاهده نشتی یا بوی شدید سوخت، باید خودرو را در محل امن متوقف کرد و از روشن کردن موتور یا ایجاد جرقه در نزدیکی آن خودداری کرد.

۳.۲. پمپ بنزین؛ قلب سیستم سوخت‌رسانی





پمپ بنزین وظیفه دارد سوخت را از باک دریافت کرده و با فشار و دبی مناسب به سمت موتور ارسال کند.

در بیشتر خودروهای بنزینی انژکتوری امروزی، پمپ بنزین برقی درون باک نصب می‌شود. قرارگیری پمپ داخل سوخت به خنک‌کاری و کاهش صدای عملکرد آن کمک می‌کند.

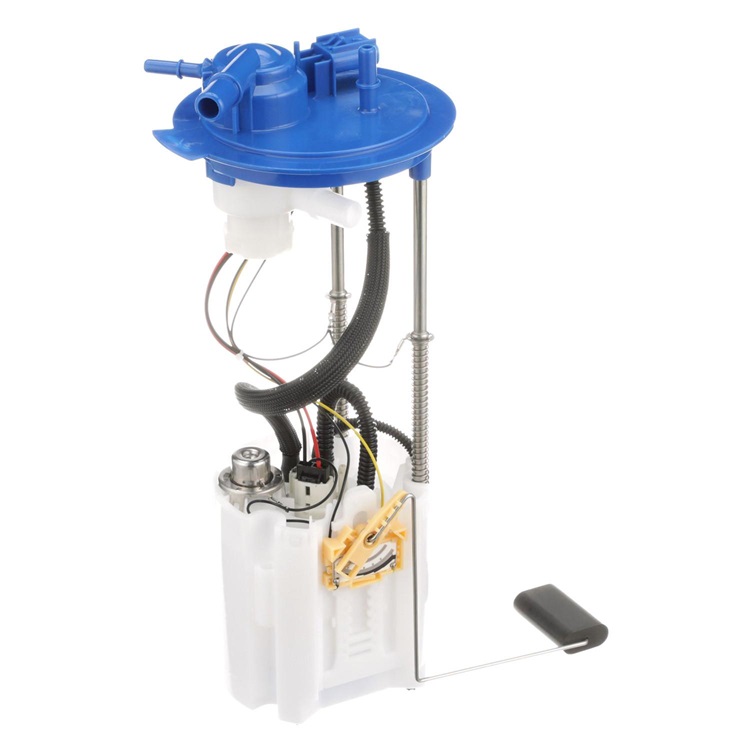

در بسیاری از خودروها، پمپ بنزین به‌صورت یک مجموعه کامل عرضه می‌شود که می‌تواند شامل قطعات زیر باشد:

• موتور الکتریکی پمپ

• صافی اولیه سوخت

• محفظه یا پایه نگهدارنده

• شناور اندازه‌گیری سطح بنزین

• اتصالات الکتریکی و مسیرهای سوخت

• رگلاتور فشار، در برخی طراحی‌ها

البته ساختار مجموعه پمپ بنزین در تمام خودروها یکسان نیست و بعضی اجزا ممکن است جداگانه نصب شده باشند.

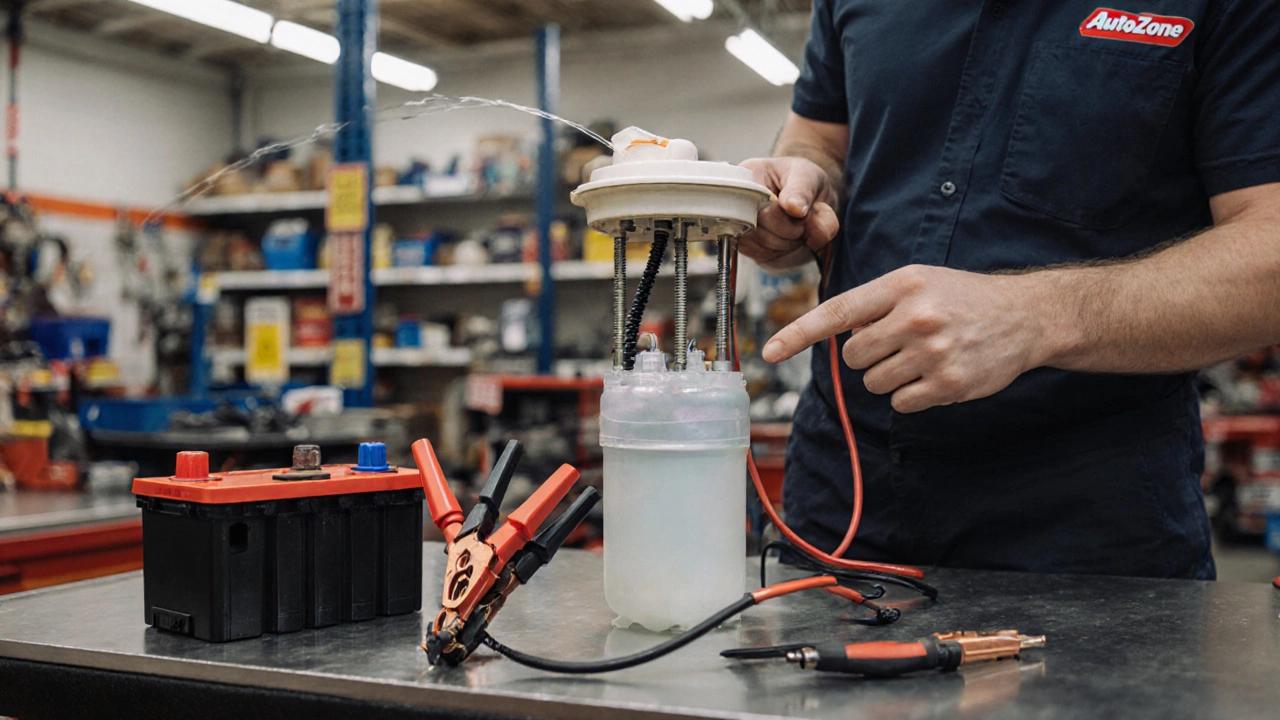

پمپ بنزین چگونه کار می‌کند؟

وقتی راننده سوئیچ را باز می‌کند، ECU یا مدار کنترل مربوطه در بسیاری از خودروها پمپ را برای مدت کوتاهی فعال می‌کند تا فشار اولیه سوخت ایجاد شود. پس از روشن شدن موتور، پمپ طبق طراحی خودرو به فعالیت ادامه می‌دهد.

در خودروهای جدیدتر، کنترل پمپ ممکن است متناسب با شرایط کارکرد موتور و فشار موردنیاز تغییر کند.

علائم خرابی پمپ بنزین:

• استارت خوردن طولانی یا روشن نشدن موتور

• افت توان هنگام شتاب‌گیری

• خاموش شدن ناگهانی موتور

• اختلال در عملکرد خودرو هنگام افزایش بار

• شنیده شدن صدای غیرعادی از ناحیه باک، در بعضی موارد

این نشانه‌ها اختصاصی پمپ بنزین نیستند. برای مثال، خرابی رله پمپ، ضعف برق‌رسانی، گرفتگی مسیر سوخت یا ایرادهای سیستم جرقه‌زنی نیز ممکن است علائم مشابهی ایجاد کنند.

آیا رانندگی با بنزین بسیار کم به پمپ آسیب می‌زند؟

در بسیاری از خودروها، بنزین اطراف پمپ به خنک‌کاری آن کمک می‌کند. پایین بودن مداوم سطح سوخت ممکن است در برخی شرایط، به‌خصوص هنگام رانندگی در مسیرهای ناهموار یا پیچ‌های شدید، شرایط نامناسبی برای عملکرد پمپ ایجاد کند.

بهتر است از رانندگی مداوم با باک تقریباً خالی خودداری کنید؛ هرچند نمی‌توان گفت هر بار پایین آمدن سطح سوخت الزاماً موجب خرابی پمپ می‌شود.

۳.۳. فیلتر و صافی بنزین؛ محافظ قطعات حساس

سوخت ممکن است حاوی ذرات ریز، زنگ‌زدگی، رسوبات یا آلودگی‌هایی باشد که ورود آن‌ها به پمپ و انژکتورها می‌تواند مشکل‌ساز شود.

فیلتر سوخت برای جدا کردن بخشی از این ذرات طراحی شده است. در بسیاری از خودروها، علاوه بر فیلتر اصلی یا فیلتر یکپارچه، یک صافی اولیه نیز در ورودی پمپ بنزین وجود دارد.

تفاوت صافی و فیلتر بنزین چیست؟

صافی اولیه معمولاً در مسیر ورودی پمپ قرار دارد و ذرات نسبتاً درشت را جدا می‌کند. فیلتر اصلی، بسته به طراحی خودرو، می‌تواند ذرات ریزتری را پیش از رسیدن سوخت به ریل و انژکتورها جدا کند.

در برخی خودروهای جدید، فیلتر اصلی داخل مجموعه باک قرار گرفته و به‌صورت جداگانه قابل تعویض نیست یا سازنده برای تعویض آن شرایط و روش خاصی تعیین کرده است.

علائم احتمالی گرفتگی فیلتر بنزین:

• کاهش فشار یا دبی سوخت

• افت توان موتور هنگام شتاب‌گیری

• بدکارکردن موتور در شرایط بار زیاد

• افزایش زمان لازم برای روشن شدن موتور در برخی شرایط

البته فیلتر مسدودشده تنها یکی از دلایل احتمالی این علائم است. اندازه‌گیری فشار و دبی سوخت، مطابق دستورالعمل سازنده، برای تشخیص دقیق ضروری است.

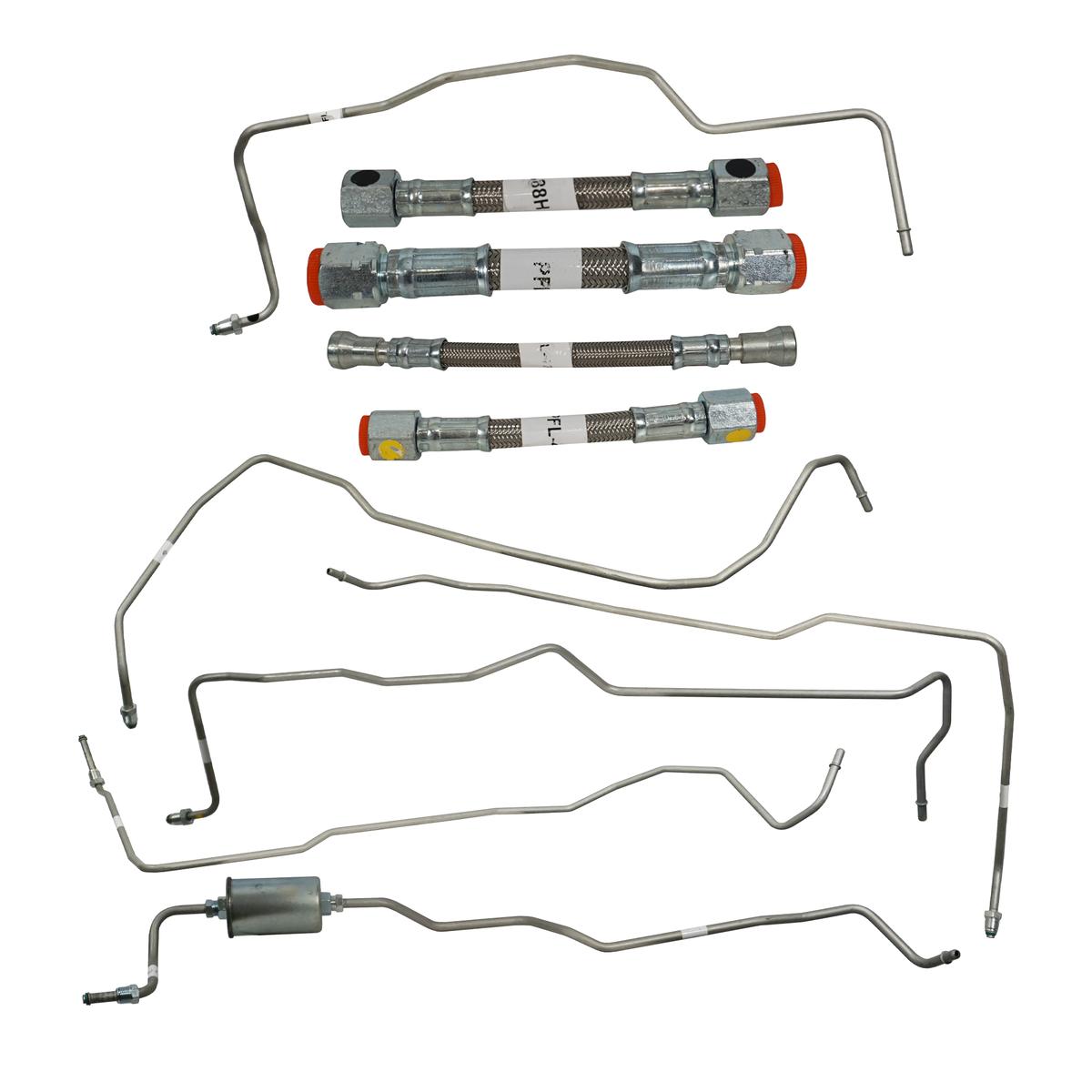

۳.۴. لوله‌ها و شیلنگ‌های سوخت؛ مسیر انتقال بنزین





سوخت پس از خروج از باک، از طریق لوله‌ها و شیلنگ‌های مخصوص به سمت موتور حرکت می‌کند.

این مسیر باید در برابر فشار سوخت، لرزش، تغییرات دما و شرایط محیطی مقاومت کافی داشته باشد.

در خودروهای مختلف، بخشی از مسیر سوخت ممکن است از لوله‌های فلزی و بخش‌هایی از شیلنگ‌های انعطاف‌پذیر تشکیل شده باشد.

وظایف اصلی مسیر سوخت:

• انتقال ایمن سوخت

• تحمل فشار کاری مدار

• جلوگیری از نشتی و ورود آلودگی

• فراهم کردن اتصال مطمئن میان باک، فیلتر، پمپ و موتور

آسیب‌دیدگی شیلنگ‌ها، خرابی اتصالات سریع یا خوردگی لوله‌های فلزی می‌تواند باعث نشتی یا افت فشار شود.

از آنجا که بنزین ماده‌ای بسیار اشتعال‌پذیر است، تعمیر مسیر سوخت باید با رعایت کامل اصول ایمنی و استفاده از قطعات مخصوص همان کاربرد انجام شود.

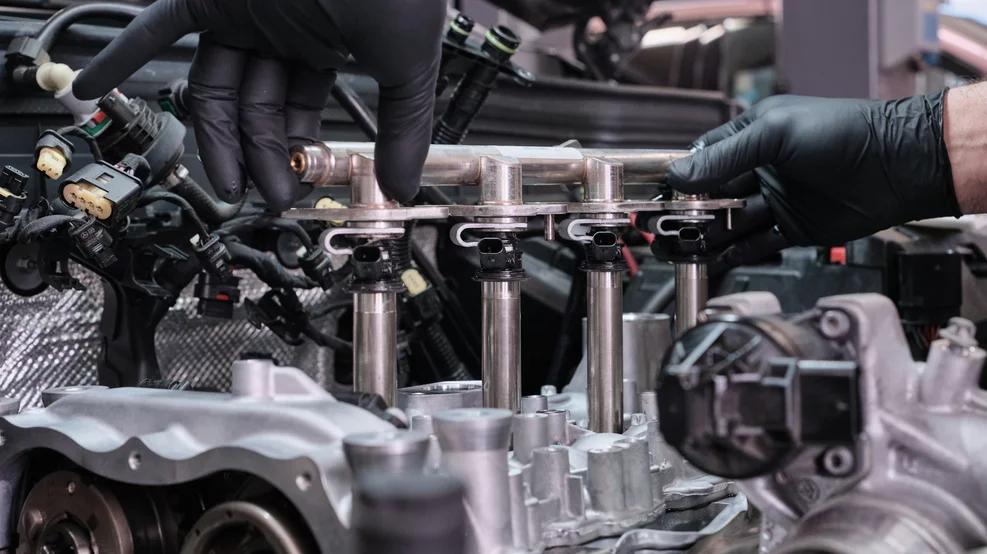

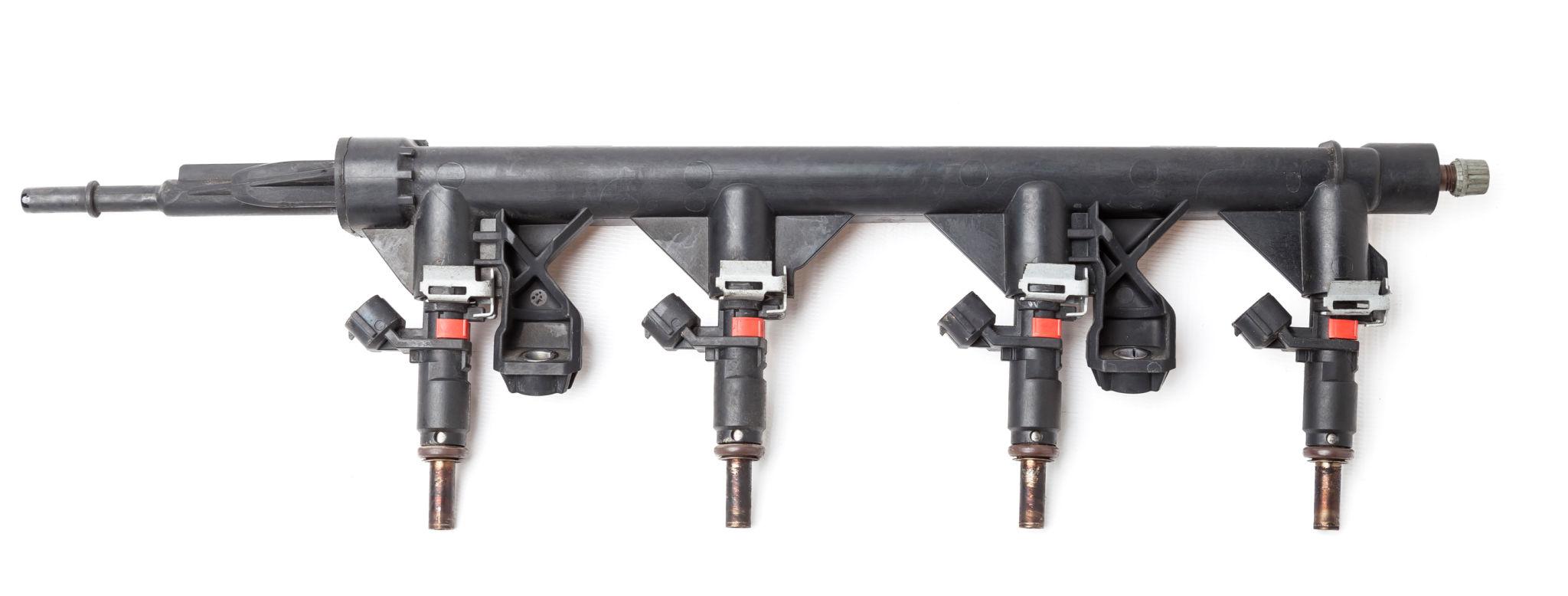

۳.۵. ریل سوخت؛ توزیع‌کننده بنزین میان انژکتورها





ریل سوخت (Fuel Rail) قطعه‌ای است که در بسیاری از موتورهای انژکتوری، سوخت را در اختیار انژکتورها قرار می‌دهد.

در موتورهای MPI، ریل معمولاً به انژکتورهای نصب‌شده در مسیر ورودی هوا متصل است. طراحی ریل باید توزیع مناسب سوخت و حفظ شرایط فشار موردنیاز را فراهم کند.

در موتورهای GDI، ریل فشاربالا وظیفه توزیع سوخت با فشار زیاد میان انژکتورهای تزریق مستقیم را بر عهده دارد.

نکات مهم درباره ریل سوخت:

• فشار کاری آن به نوع سیستم بستگی دارد.

• نشتی از ریل یا اتصالات می‌تواند خطرناک باشد.

• در سامانه‌های فشاربالا، باز کردن اتصالات بدون روش تخلیه فشار توصیه‌شده بسیار خطرناک است.

• وجود ریل سوخت به‌تنهایی به معنای یکسان بودن ساختار سیستم‌های MPI و GDI نیست.

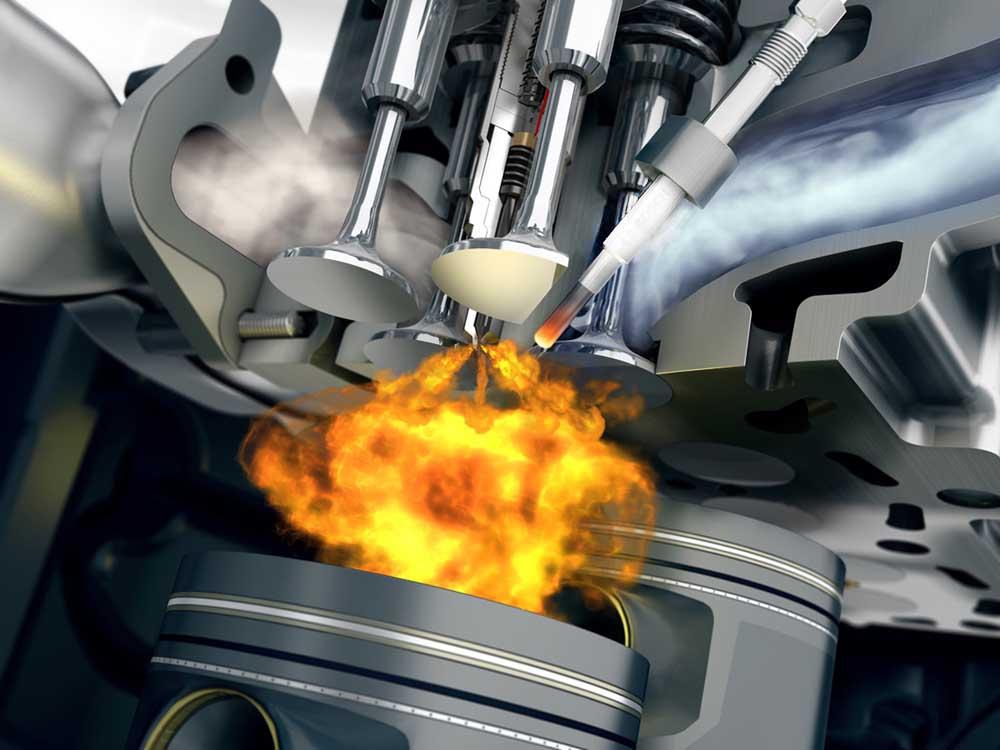

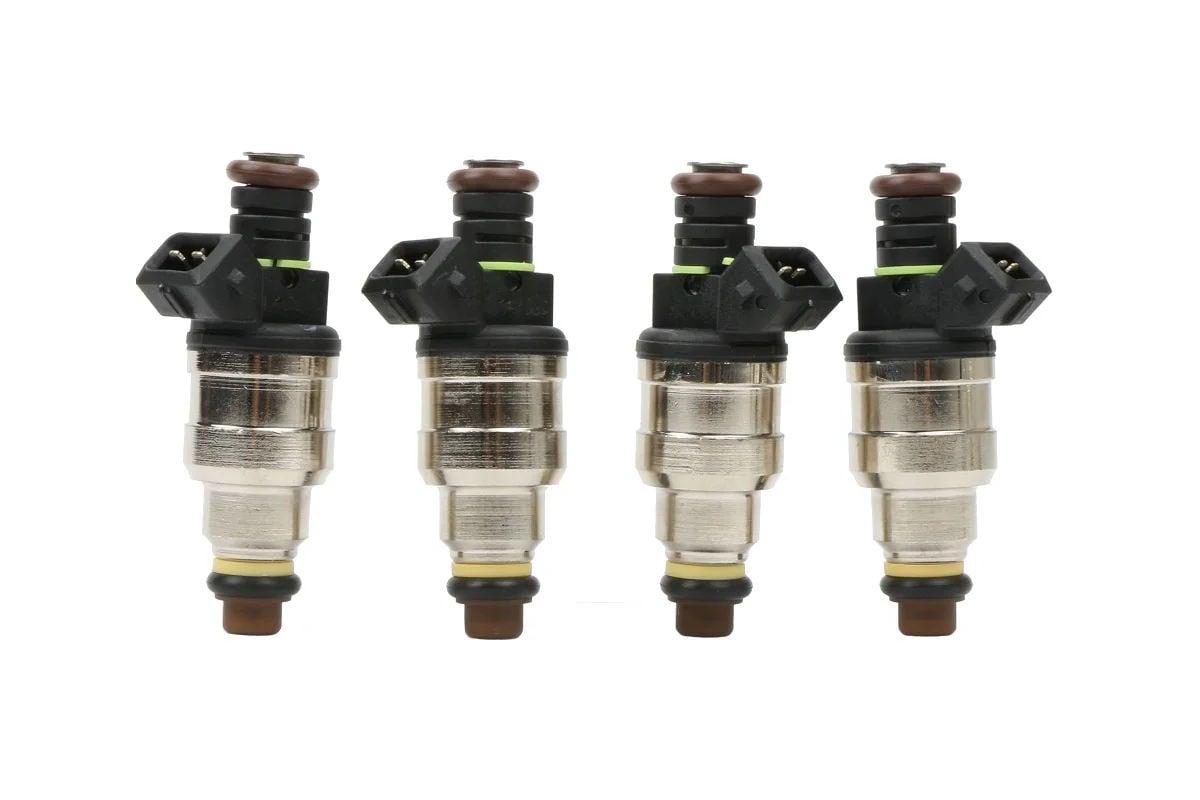

۳.۶. انژکتور؛ قطعه‌ای که سوخت را به موتور می‌رساند







انژکتور یکی از حساس‌ترین قطعات سیستم سوخت‌رسانی است. وظیفه آن پاشش مقدار مشخصی از سوخت در زمان مناسب است.

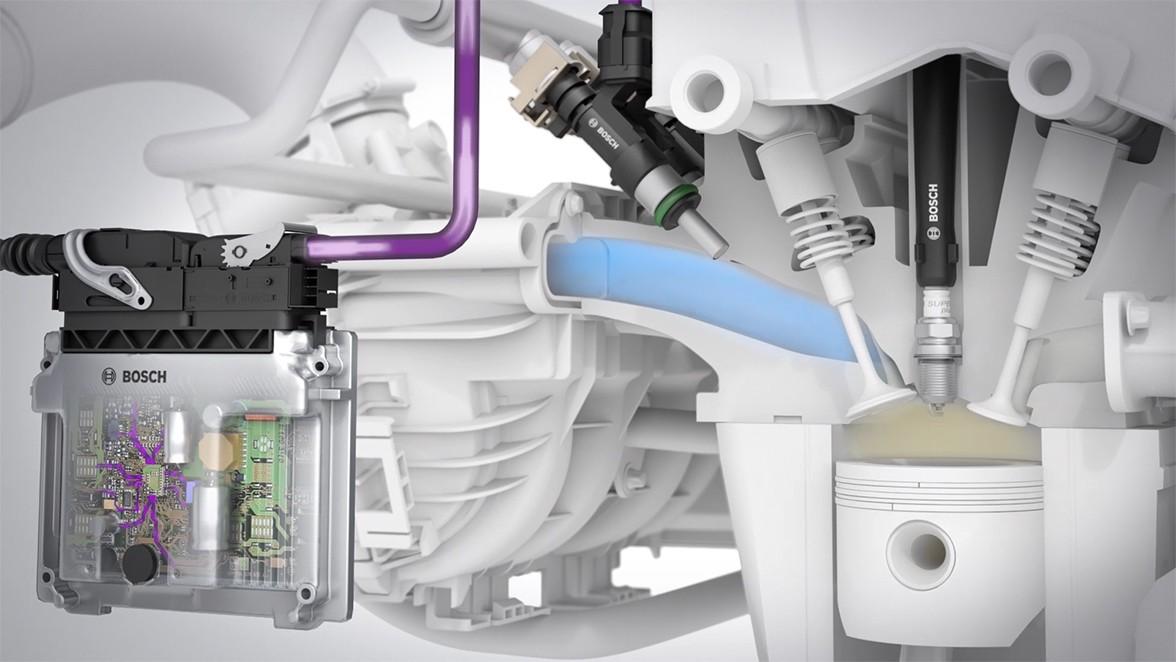

در سیستم MPI، انژکتور سوخت را به مسیر ورودی هوا، نزدیک سوپاپ ورودی، تزریق می‌کند. در سیستم GDI، سوخت مستقیماً داخل محفظه احتراق پاشیده می‌شود.

واحد کنترل موتور با تنظیم زمان باز بودن انژکتور و در برخی سیستم‌ها با کنترل فشار و الگوی پاشش، مقدار سوخت تزریق‌شده را مدیریت می‌کند.

ویژگی‌های یک انژکتور سالم:

• باز و بسته شدن دقیق

• الگوی پاشش مناسب

• دبی متناسب با مشخصات فنی موتور

• آب‌بندی مناسب در زمان بسته بودن

• پاسخ‌گویی صحیح به فرمان ECU

علائم احتمالی خرابی انژکتور:

• لرزش موتور در دور آرام

• ریپ زدن هنگام شتاب‌گیری

• افزایش مصرف سوخت

• بد روشن شدن موتور

• بوی بنزین یا نشانه‌های غنی کار کردن موتور

• اختلاف عملکرد میان سیلندرها

گاهی گرفتگی جزئی یک انژکتور باعث می‌شود یک سیلندر سوخت کافی دریافت نکند. در مقابل، انژکتوری که به‌درستی آب‌بندی نمی‌شود ممکن است پس از خاموش شدن موتور نیز سوخت نشت دهد.

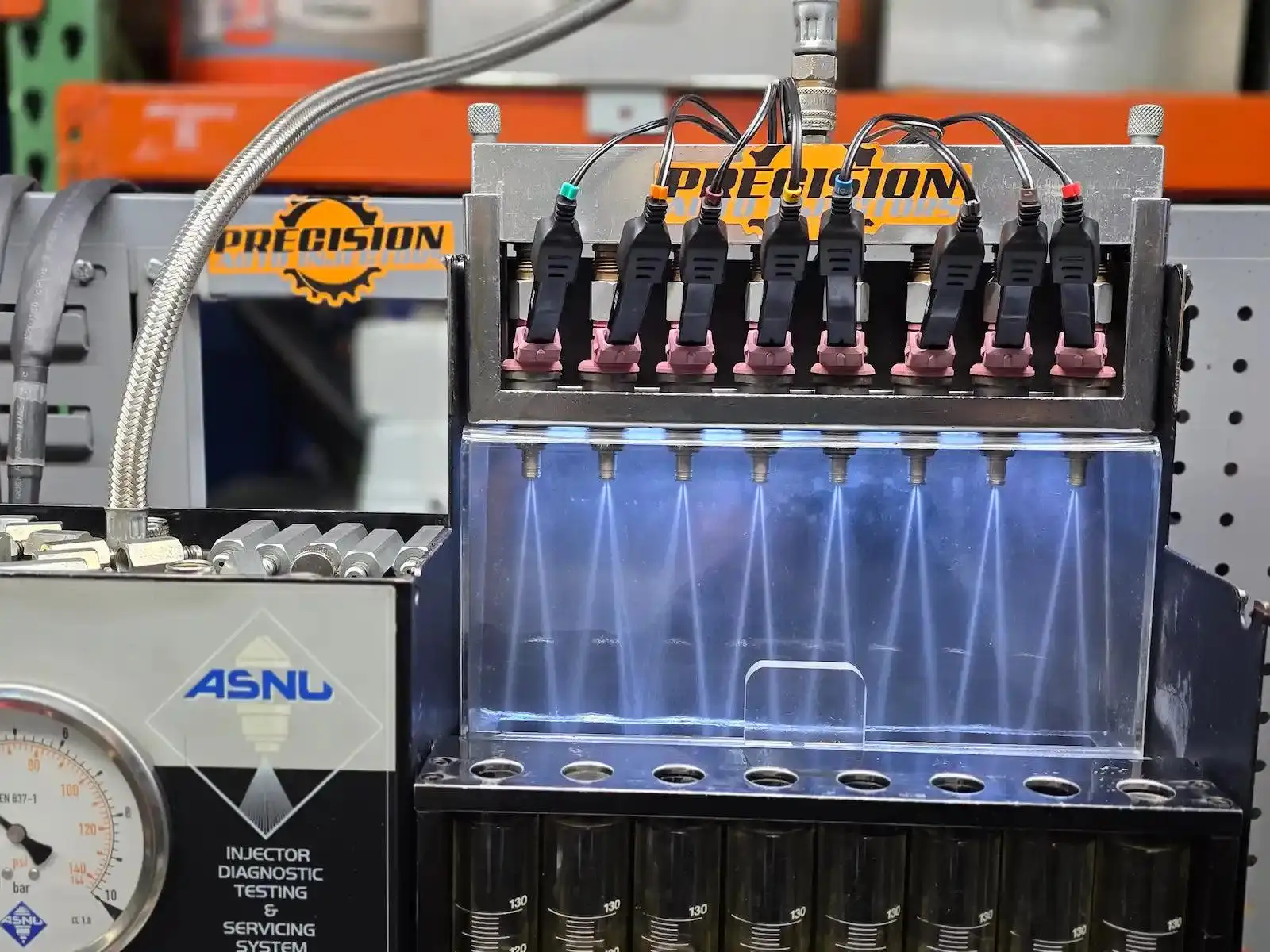

آیا شست‌وشوی انژکتور همیشه ضروری است؟

خیر. شست‌وشوی انژکتور باید بر اساس علائم، نتایج آزمایش و دستورالعمل فنی انجام شود. استفاده بی‌دلیل از مواد افزودنی یا شست‌وشوی مکرر، جایگزین تشخیص اصولی نیست.

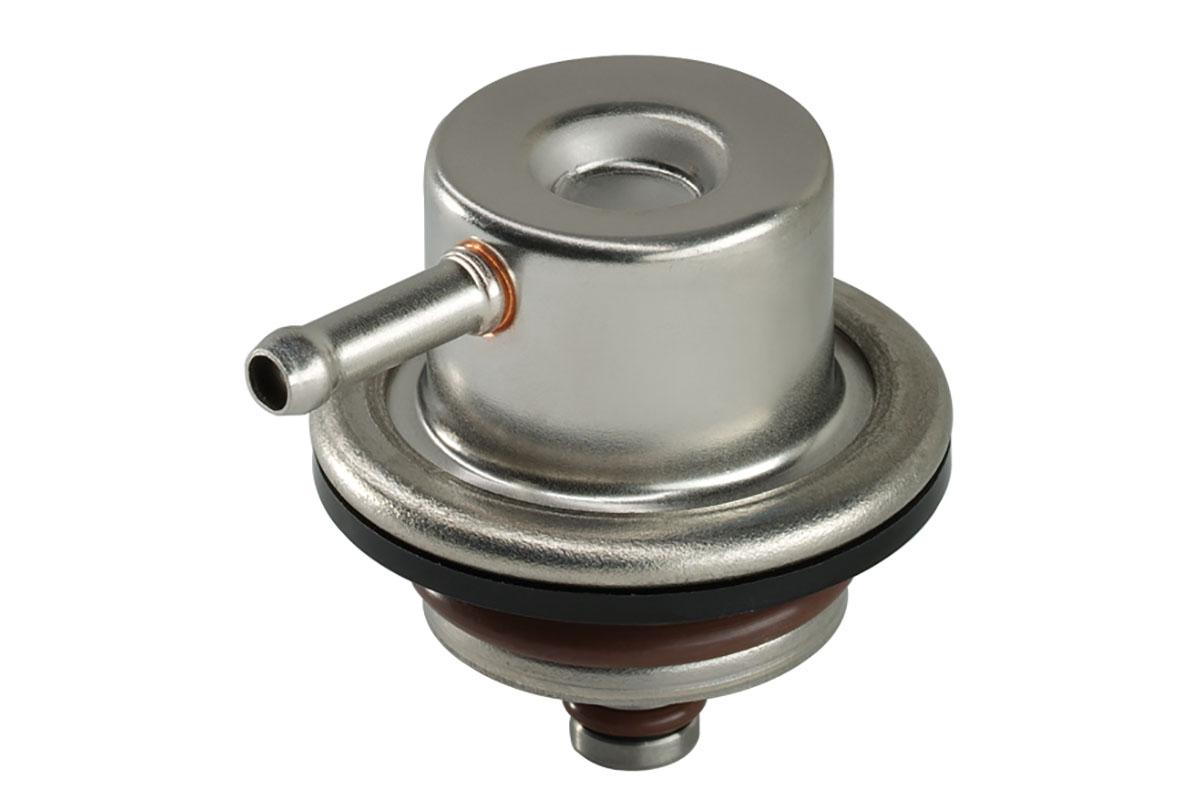

۳.۷. رگلاتور فشار سوخت؛ تنظیم‌کننده فشار مدار





رگلاتور فشار سوخت وظیفه دارد فشار سوخت را در محدوده طراحی‌شده سیستم کنترل کند.

در برخی خودروهای قدیمی‌تر، رگلاتور به ریل سوخت متصل است و با توجه به اختلاف فشار منیفولد و ریل، فشار سوخت را تنظیم می‌کند.

در بسیاری از خودروهای جدید، کنترل فشار ممکن است با کمک رگلاتور نصب‌شده در مجموعه باک، کنترل الکترونیکی پمپ یا ترکیبی از این روش‌ها انجام شود.

در سیستم‌های تزریق مستقیم نیز کنترل فشار پایین و فشار بالا می‌تواند ساختار متفاوتی داشته باشد.

علائم احتمالی اختلال در تنظیم فشار:

• بد روشن شدن موتور

• نوسان عملکرد در دور آرام

• افت توان در شرایط خاص

• افزایش مصرف سوخت

• ثبت خطاهای مرتبط با فشار سوخت

تشخیص خرابی رگلاتور باید بر اساس نوع سیستم و اندازه‌گیری فشار در شرایط تعیین‌شده انجام شود.

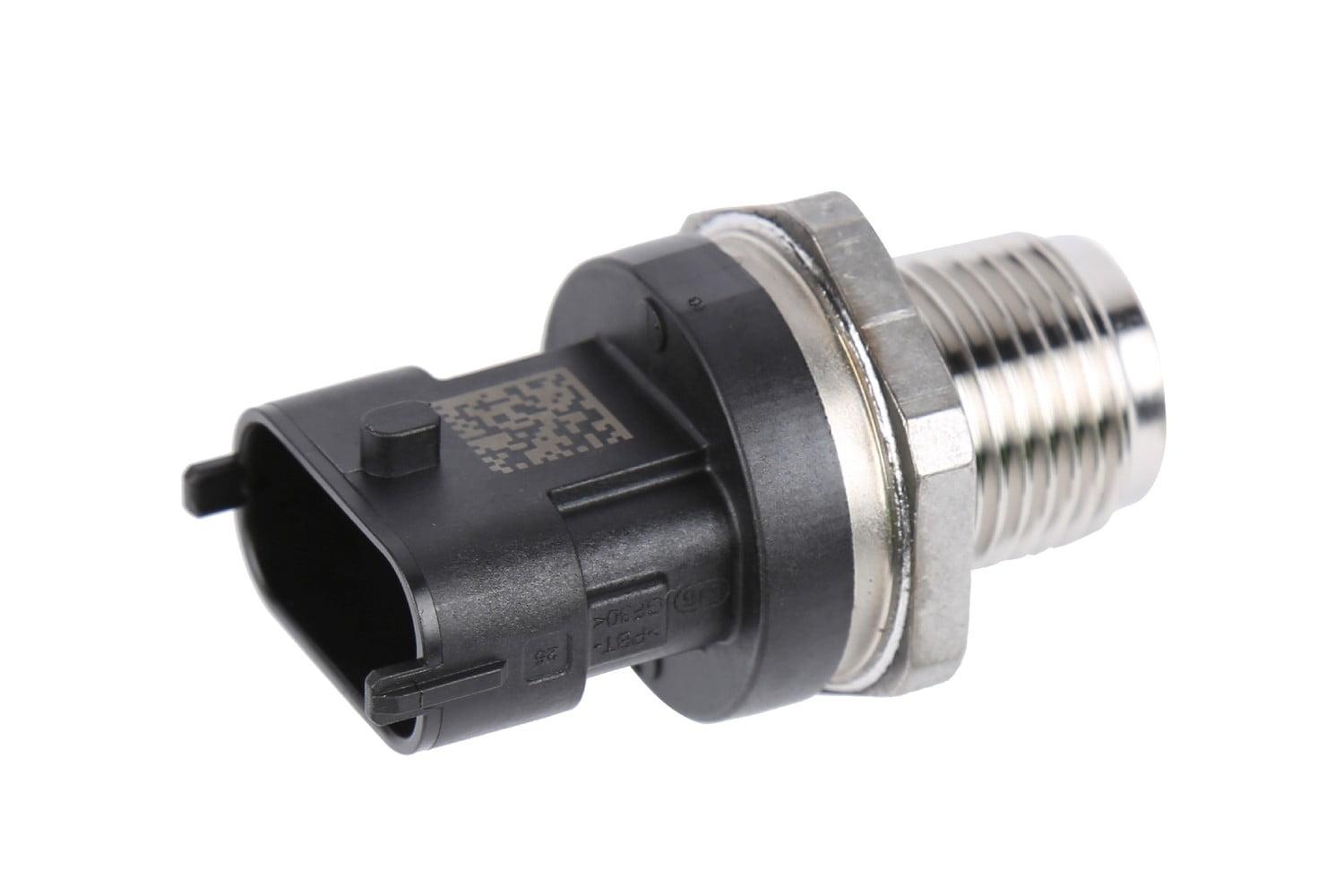

۳.۸. سنسور فشار سوخت؛ چشم الکترونیکی مدار





سنسور فشار سوخت در خودروهایی که به آن مجهز هستند، اطلاعات فشار مدار را به واحد کنترل موتور ارسال می‌کند.

ECU با استفاده از این اطلاعات می‌تواند وضعیت فشار را بررسی کرده و در سیستم‌های دارای کنترل فشار، فرمان‌های لازم را برای تنظیم عملکرد پمپ یا سایر اجزا صادر کند.

در موتورهای GDI، اطلاعات فشار ریل فشاربالا اهمیت ویژه‌ای دارد؛ زیرا تزریق مستقیم به فشار بسیار بالاتری نسبت به سیستم‌های معمولی نیاز دارد.

خرابی سنسور فشار، قطعی سیم‌کشی یا اختلال در مدار آن می‌تواند باعث ثبت خطا، روشن شدن چراغ چک یا محدود شدن عملکرد موتور شود.

البته ثبت خطای فشار پایین یا بالا لزوماً به معنای خرابی سنسور نیست. ممکن است خود فشار واقعاً خارج از محدوده باشد.

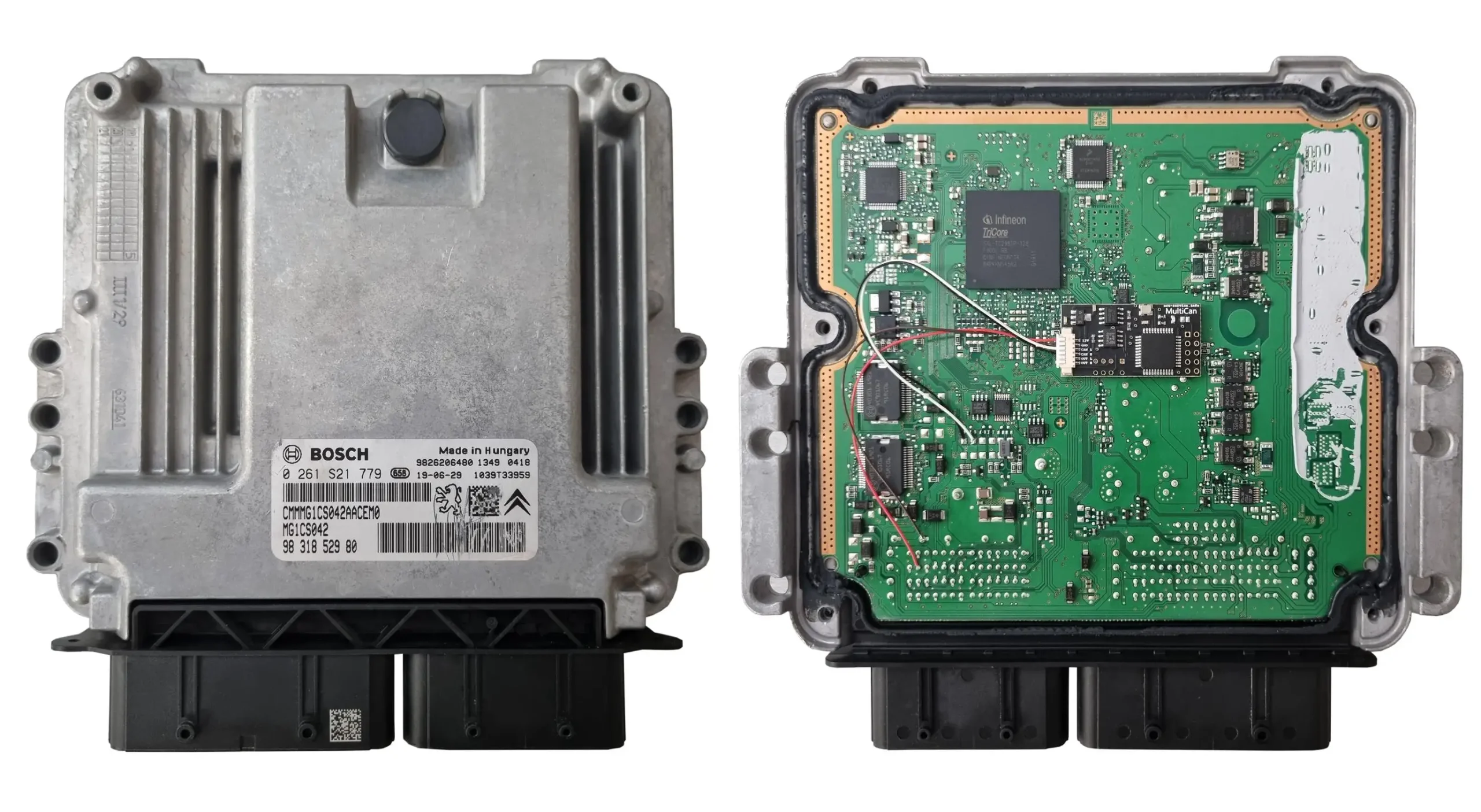

۳.۹. ECU؛ مرکز مدیریت سیستم سوخت‌رسانی







واحد کنترل الکترونیکی موتور یا ECU، اطلاعات سنسورهای مختلف را دریافت می‌کند و بر اساس برنامه کنترلی خود، عملکرد بخش‌های مختلف موتور را مدیریت می‌کند.

ECU در سیستم سوخت‌رسانی وظایفی مانند موارد زیر دارد:

• محاسبه مقدار سوخت موردنیاز موتور

• تعیین زمان پاشش انژکتورها

• کنترل برخی انواع پمپ بنزین

• پایش اطلاعات فشار سوخت در خودروهای مجهز

• هماهنگی پاشش سوخت با وضعیت بار و دور موتور

• تشخیص برخی خطاهای مرتبط با سیستم سوخت‌رسانی

برای محاسبه مقدار سوخت، ECU ممکن است از اطلاعات سنسورهایی مانند سنسور دور موتور، سنسور فشار منیفولد، سنسور جریان هوای ورودی، سنسور دمای مایع خنک‌کننده و سنسور اکسیژن استفاده کند.

ترکیب و نقش دقیق سنسورها به طراحی موتور و سیستم مدیریت آن وابسته است.

نکته مهم اینکه ECU مستقیماً میزان بنزین داخل باک را برای محاسبه پاشش اندازه‌گیری نمی‌کند؛ بلکه از اطلاعات حسگرهای مرتبط با شرایط موتور و سیستم سوخت‌رسانی بهره می‌برد.

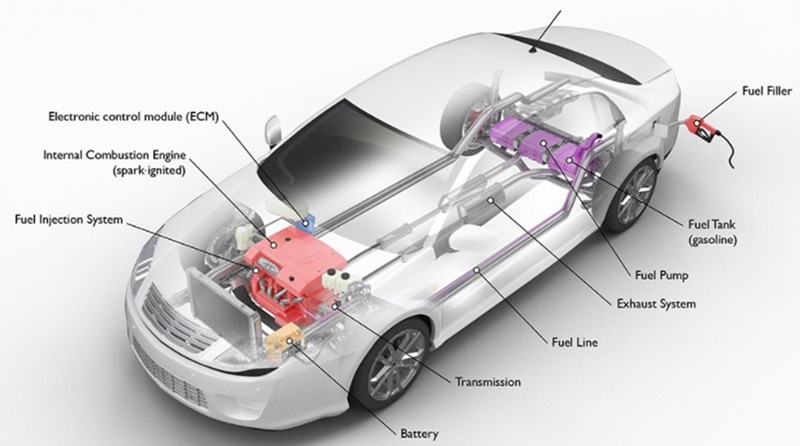

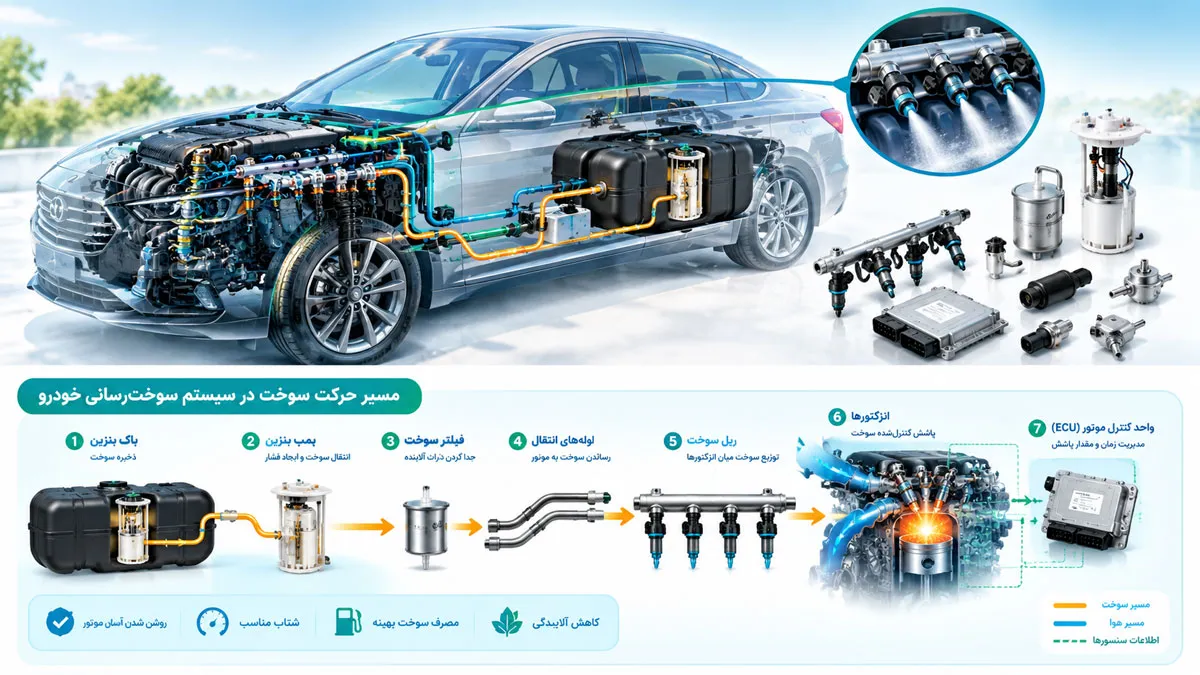

۴. مسیر حرکت سوخت از باک تا سیلندر چگونه است؟

برای درک بهتر ارتباط میان اجزای مختلف، مسیر سوخت را در یک موتور بنزینی انژکتوری معمولی بررسی می‌کنیم.

این ترتیب، مسیر ساده‌شده سوخت در یک سیستم MPI است. در خودروهای GDI، پس از پمپ فشار پایین، سوخت وارد پمپ فشاربالا و سپس ریل فشاربالا می‌شود و از طریق انژکتورهای نصب‌شده روی سرسیلندر مستقیماً به محفظه احتراق تزریق می‌شود.

در برخی خودروها نیز مسیر برگشت سوخت به باک وجود دارد، اما در بسیاری از طراحی‌های جدید، سیستم سوخت‌رسانی بدون مسیر برگشت از محفظه موتور ساخته شده است.

نقش فشار سوخت در عملکرد موتور

فشار سوخت یکی از پارامترهای مهم سیستم سوخت‌رسانی است. اگر فشار کمتر یا بیشتر از محدوده طراحی‌شده باشد، مقدار واقعی سوخت تزریق‌شده ممکن است با مقدار مورد انتظار ECU تفاوت پیدا کند.

برای مثال، در یک سیستم MPI با انژکتورهای مشخص، افت فشار می‌تواند موجب کاهش دبی سوخت و اختلال در عملکرد موتور شود.

اما در سیستم‌های GDI، محاسبه و کنترل فشار پیچیده‌تر است؛ زیرا فشار ریل در شرایط مختلف کارکرد تغییر می‌کند و ECU باید آن را با نیاز لحظه‌ای موتور هماهنگ سازد.

به همین دلیل، اندازه‌گیری فشار سوخت بدون اطلاع از نوع سیستم و مقادیر مرجع سازنده، برای تشخیص قطعی کافی نیست.

۵. علائم خرابی سیستم سوخت‌رسانی خودرو

خرابی سیستم سوخت‌رسانی ممکن است به شکل‌های مختلفی ظاهر شود. بعضی مشکلات در زمان استارت زدن مشخص می‌شوند، برخی هنگام شتاب‌گیری و برخی دیگر در شرایطی مانند رانندگی طولانی یا افزایش بار موتور.

نکته مهم این است که بسیاری از علائم سیستم سوخت‌رسانی با مشکلات سیستم جرقه‌زنی، هوارسانی یا حتی ایرادهای مکانیکی موتور شباهت دارند.

۱. سخت روشن شدن خودرو

اگر خودرو پس از چند بار استارت زدن روشن می‌شود یا برای روشن شدن به زمان بیشتری نیاز دارد، یکی از بخش‌هایی که باید بررسی شود، سیستم سوخت‌رسانی است.

دلایل احتمالی مرتبط با سوخت عبارت‌اند از:

• افت فشار سوخت پس از خاموش شدن موتور

• ضعف پمپ بنزین

• گرفتگی فیلتر سوخت

• نشتی داخلی انژکتورها

• اختلال در عملکرد رگلاتور فشار

• ایراد در مدار برق‌رسانی پمپ

برای مثال، اگر فشار سوخت پس از خاموش شدن موتور به‌سرعت کاهش پیدا کند، ممکن است در استارت بعدی زمان بیشتری برای رسیدن مدار به فشار مناسب لازم باشد.

البته باتری ضعیف، خرابی استارت، ایراد سنسور دور موتور و مشکلات سیستم جرقه‌زنی نیز از دلایل رایج سخت روشن شدن خودرو هستند.

۲. ریپ زدن و لرزش موتور





ریپ زدن معمولاً به حالتی گفته می‌شود که موتور به‌صورت یکنواخت کار نمی‌کند و راننده هنگام حرکت، شتاب‌گیری یا حتی توقف، ضربه‌ها و نوسان‌هایی را احساس می‌کند.

در صورت بروز مشکل در سیستم سوخت‌رسانی، ممکن است یک یا چند سیلندر سوخت کافی دریافت نکنند یا پاشش سوخت به شکل مناسبی انجام نشود.

دلایل احتمالی عبارت‌اند از:

• گرفتگی یک یا چند انژکتور

• افت فشار سوخت

• اختلال در عملکرد پمپ بنزین

• آلودگی سوخت

• مشکل در کنترل پاشش سوخت

اگر ریپ زدن با لرزش شدید موتور یا چشمک زدن چراغ چک همراه باشد، احتمال احتراق ناقص وجود دارد و ادامه رانندگی ممکن است به کاتالیزور آسیب بزند.

۳. افت شتاب و کاهش قدرت موتور

هنگامی که راننده پدال گاز را فشار می‌دهد، موتور به سوخت و هوای بیشتری نیاز دارد. اگر سیستم سوخت‌رسانی نتواند مقدار موردنیاز را در فشار مناسب تأمین کند، ممکن است توان موتور کاهش پیدا کند.

این مشکل معمولاً هنگام شتاب‌گیری شدید، عبور از سربالایی یا حرکت با بار زیاد محسوس‌تر می‌شود.

دلایل احتمالی عبارت‌اند از:

• ضعف پمپ بنزین

• گرفتگی فیلتر یا صافی سوخت

• افت فشار مدار

• محدودیت در دبی انژکتورها

• اختلال در کنترل فشار سوخت

البته افت شتاب ممکن است از گرفتگی کاتالیزور، خرابی توربوشارژر، مشکل دریچه گاز یا ایرادهای سیستم انتقال قدرت نیز ناشی شود.

۴. افزایش مصرف سوخت

افزایش مصرف سوخت همیشه به معنای خرابی پمپ یا انژکتور نیست، اما برخی مشکلات سیستم سوخت‌رسانی می‌توانند در مصرف غیرعادی نقش داشته باشند.

برای مثال، نشتی انژکتور یا اختلال در تنظیم فشار سوخت ممکن است باعث ورود سوخت بیشتر از مقدار موردنیاز به موتور شود.

از طرف دیگر، گرفتگی انژکتور نیز در شرایط خاص می‌تواند باعث احتراق نامناسب و افزایش مصرف شود؛ به‌ویژه اگر راننده برای جبران افت توان، بیشتر از پدال گاز استفاده کند.

برای تشخیص دقیق، باید اطلاعات مصرف سوخت در شرایط مشابه رانندگی مقایسه و وضعیت سیستم مدیریت موتور بررسی شود.

۵. خاموش شدن ناگهانی خودرو

اگر پمپ بنزین در حین حرکت از کار بیفتد یا برق آن قطع شود، موتور ممکن است به‌سرعت خاموش شود.

دلایل احتمالی شامل موارد زیر هستند:

• خرابی پمپ بنزین

• ایراد رله یا فیوز پمپ

• قطعی سیم‌کشی یا اتصال نامناسب

• افت شدید فشار سوخت

• اختلال در برخی سنسورهای حیاتی موتور

از آنجا که خاموش شدن ناگهانی خودرو هنگام حرکت می‌تواند خطرآفرین باشد، بررسی آن باید در اولویت قرار گیرد.

۶. بوی بنزین در اطراف خودرو



بوی بنزین یکی از نشانه‌هایی است که نباید نادیده گرفته شود.

این بو ممکن است از نشتی در مسیر انتقال سوخت، اتصالات، ریل سوخت، انژکتورها یا بخش‌هایی از سامانه بخارات بنزین ناشی شود.

در برخی خودروها، خرابی سامانه کنترل بخارات سوخت نیز می‌تواند موجب انتشار بوی بنزین شود، حتی اگر نشتی مایع قابل مشاهده نباشد.

اگر بوی شدید بنزین یا نشتی قابل مشاهده وجود دارد، خودرو را خاموش کنید، از ایجاد جرقه و شعله در نزدیکی آن خودداری کنید و برای بررسی ایمن اقدام کنید.

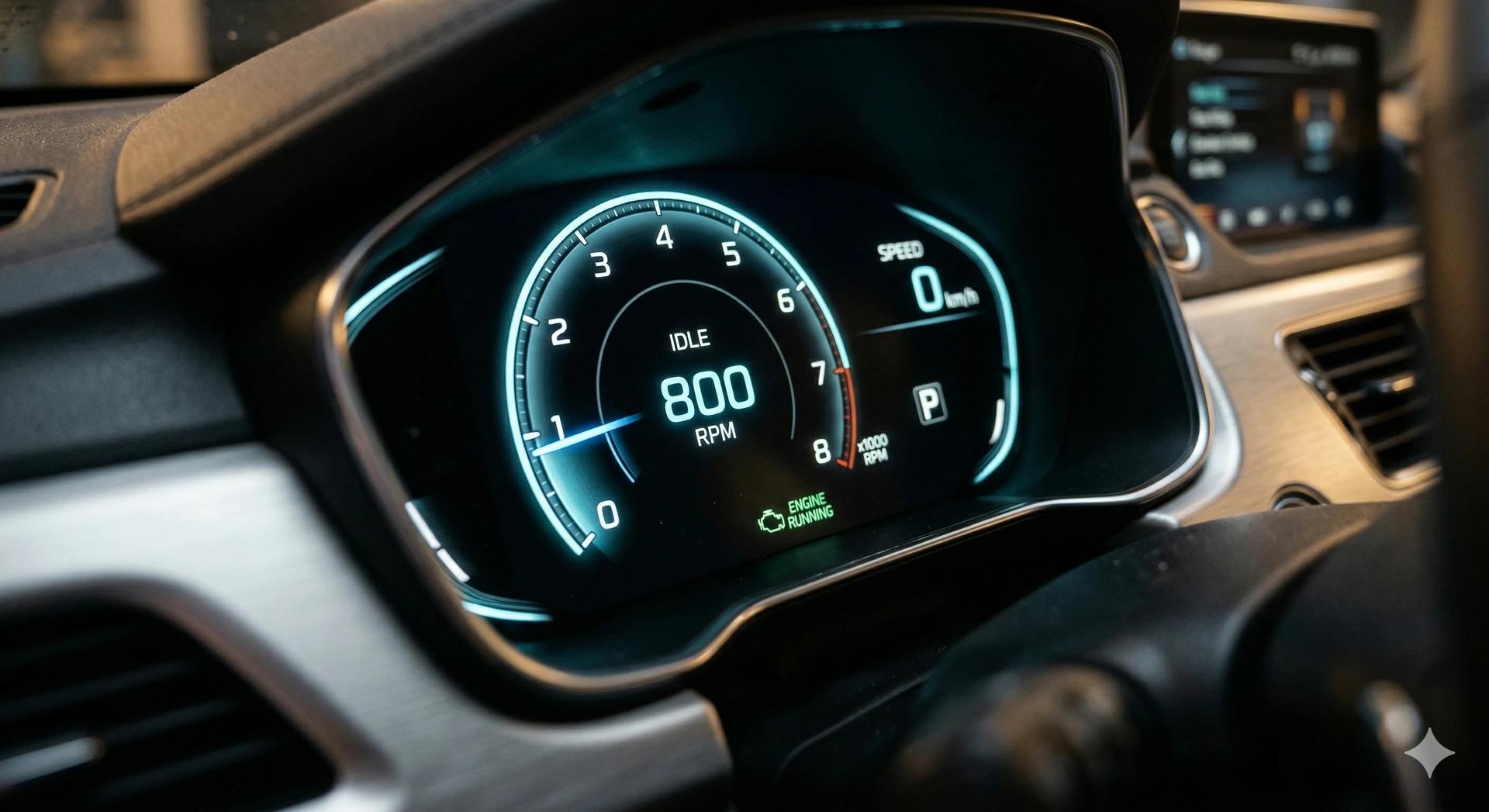

۷. نوسان دور موتور در حالت درجا





نوسان دور موتور در حالت درجا ممکن است ناشی از اختلال در مقدار سوخت تزریق‌شده باشد.

اگر انژکتورها عملکرد یکنواختی نداشته باشند یا فشار سوخت تغییرات غیرعادی داشته باشد، موتور ممکن است در دور آرام با نوسان کار کند.

بااین‌حال، نشتی هوای ورودی، آلودگی دریچه گاز، خرابی برخی سنسورها و مشکلات سیستم جرقه‌زنی نیز می‌توانند همین علامت را ایجاد کنند.

به همین دلیل، بررسی صرفاً انژکتورها بدون کنترل سایر عوامل، ممکن است به تعویض غیرضروری قطعات منجر شود.

۶. مهم‌ترین دلایل خرابی سیستم سوخت‌رسانی

سیستم سوخت‌رسانی در شرایط مختلف دمایی، فشاری و محیطی کار می‌کند. کیفیت سوخت، شیوه استفاده از خودرو و وضعیت نگهداری قطعات نیز بر سلامت آن تأثیر می‌گذارند.

۱. آلودگی و کیفیت نامناسب سوخت

سوخت آلوده ممکن است حاوی آب، ذرات جامد، رسوبات یا ترکیبات نامطلوب باشد.

ورود این مواد به مدار سوخت‌رسانی می‌تواند موجب گرفتگی فیلتر، کاهش عمر پمپ یا اختلال در عملکرد انژکتورها شود.

در صورت سوخت‌گیری از منبع آلوده، گاهی چندین بخش سیستم به‌طور هم‌زمان تحت تأثیر قرار می‌گیرند.

۲. گرفتگی فیلتر سوخت

فیلتر سوخت به‌مرور زمان ممکن است بخشی از ذرات و آلودگی‌های موجود در سوخت را در خود جمع کند.

اگر میزان آلودگی بیش از حد شود، عبور سوخت محدود شده و فشار یا دبی مدار ممکن است کاهش یابد.

زمان تعویض فیلتر به نوع خودرو و توصیه سازنده وابسته است. در خودروهایی که فیلتر داخل مجموعه باک قرار دارد، شرایط سرویس متفاوت خواهد بود.

۳. فرسودگی پمپ بنزین

پمپ بنزین قطعه‌ای الکتریکی و مکانیکی است که در طول زمان ممکن است دچار فرسودگی شود.

عواملی مانند آلودگی سوخت، شرایط نامناسب برق‌رسانی، کارکرد طولانی‌مدت و برخی شرایط حرارتی می‌توانند بر دوام پمپ اثر بگذارند.

ضعف پمپ همیشه به معنی از کار افتادن کامل آن نیست. گاهی پمپ روشن می‌شود، اما نمی‌تواند فشار یا دبی موردنیاز موتور را تأمین کند.

۴. خرابی انژکتورها

انژکتورها به دلیل داشتن مجراهای دقیق و قطعات متحرک حساس، ممکن است در اثر آلودگی، رسوب یا فرسودگی دچار اختلال شوند.

مشکلات انژکتور می‌توانند شامل گرفتگی، پاشش نامنظم، نشتی یا پاسخ‌دهی نامناسب به فرمان ECU باشند.

در موتورهای GDI، به دلیل فشار بالای تزریق و شرایط حرارتی متفاوت، عیب‌یابی و تعمیر انژکتورها به تجهیزات تخصصی نیاز دارد.

۵. مشکلات برق‌رسانی و اتصالات

عملکرد پمپ، انژکتورها و برخی تجهیزات کنترل فشار به مدارهای الکتریکی وابسته است.

ضعف اتصال بدنه، خرابی رله، فیوز نامناسب، قطعی سیم یا افت ولتاژ می‌تواند باعث اختلال در عملکرد این قطعات شود.

به همین دلیل، هنگام بررسی خرابی پمپ بنزین، کنترل ولتاژ و جریان مدار نیز اهمیت دارد.

۶. نشتی در مدار سوخت

نشتی می‌تواند از اتصالات، شیلنگ‌ها، لوله‌ها، ریل سوخت یا انژکتورها رخ دهد.

در کنار کاهش فشار، نشتی بنزین خطر آتش‌سوزی و مسمومیت با بخارات سوخت را به همراه دارد.

هرگونه نشتی باید در اسرع وقت و با روش ایمن برطرف شود.

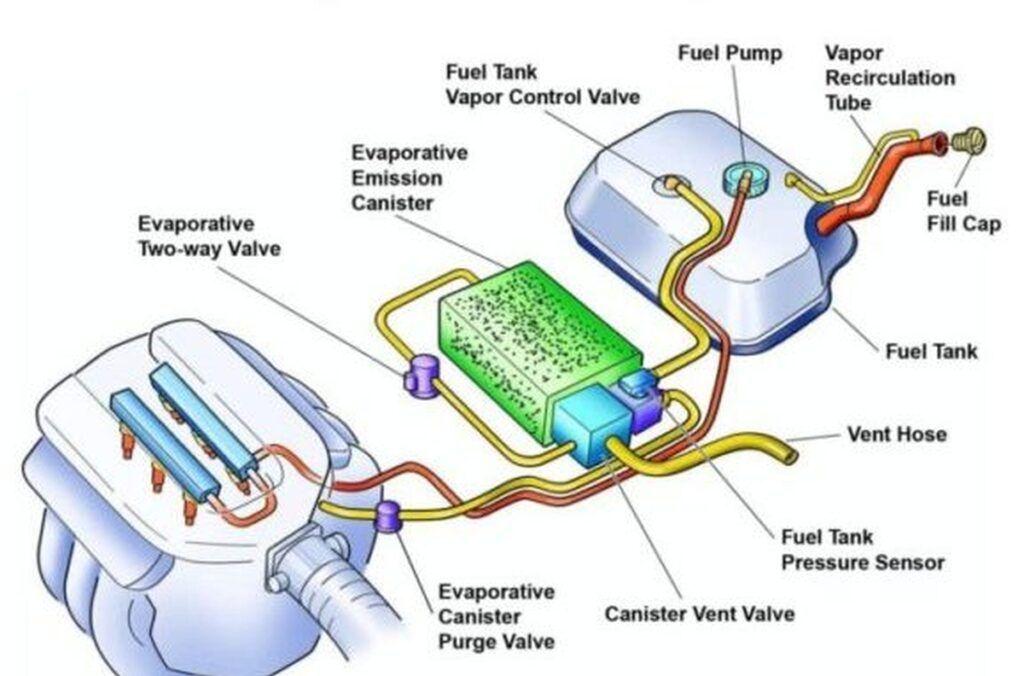

۷. خرابی سامانه کنترل بخارات بنزین

بخشی از سوخت داخل باک می‌تواند به بخار تبدیل شود. برای جلوگیری از انتشار مستقیم این بخارات در محیط، بسیاری از خودروها به سامانه کنترل بخارات سوخت یا EVAP مجهز هستند.

این سامانه معمولاً از قطعاتی مانند کنیستر زغال فعال، شیر برقی تخلیه بخارات و مسیرهای تهویه تشکیل می‌شود.

اختلال در این مجموعه می‌تواند باعث روشن شدن چراغ چک، بوی بنزین یا ثبت خطاهای مرتبط با نشتی بخارات شود.

نکته مهم اینکه سامانه EVAP با مدار انتقال سوخت مایع تفاوت دارد؛ هرچند هر دو در مدیریت سوخت خودرو نقش دارند.

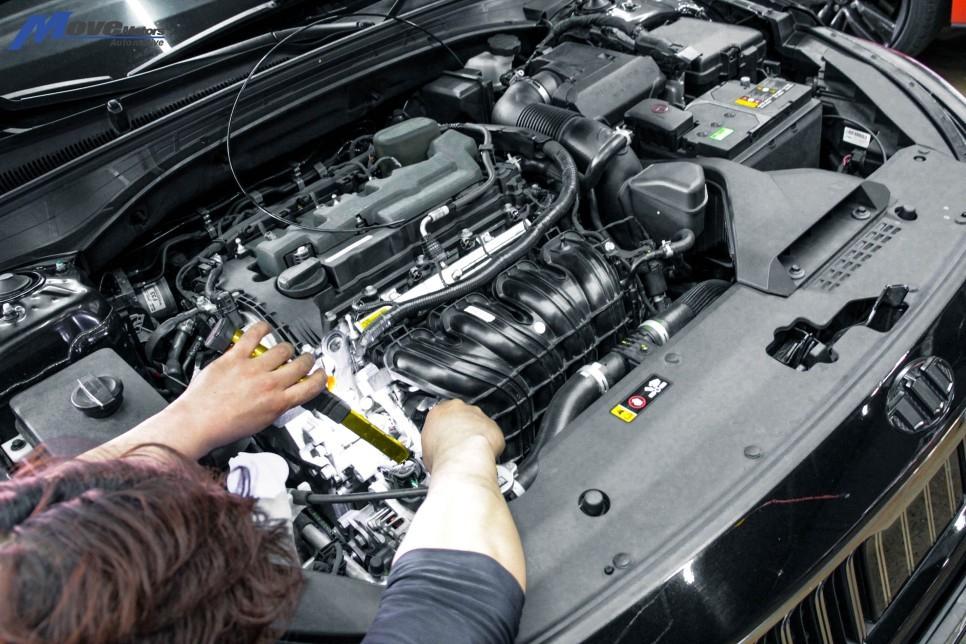

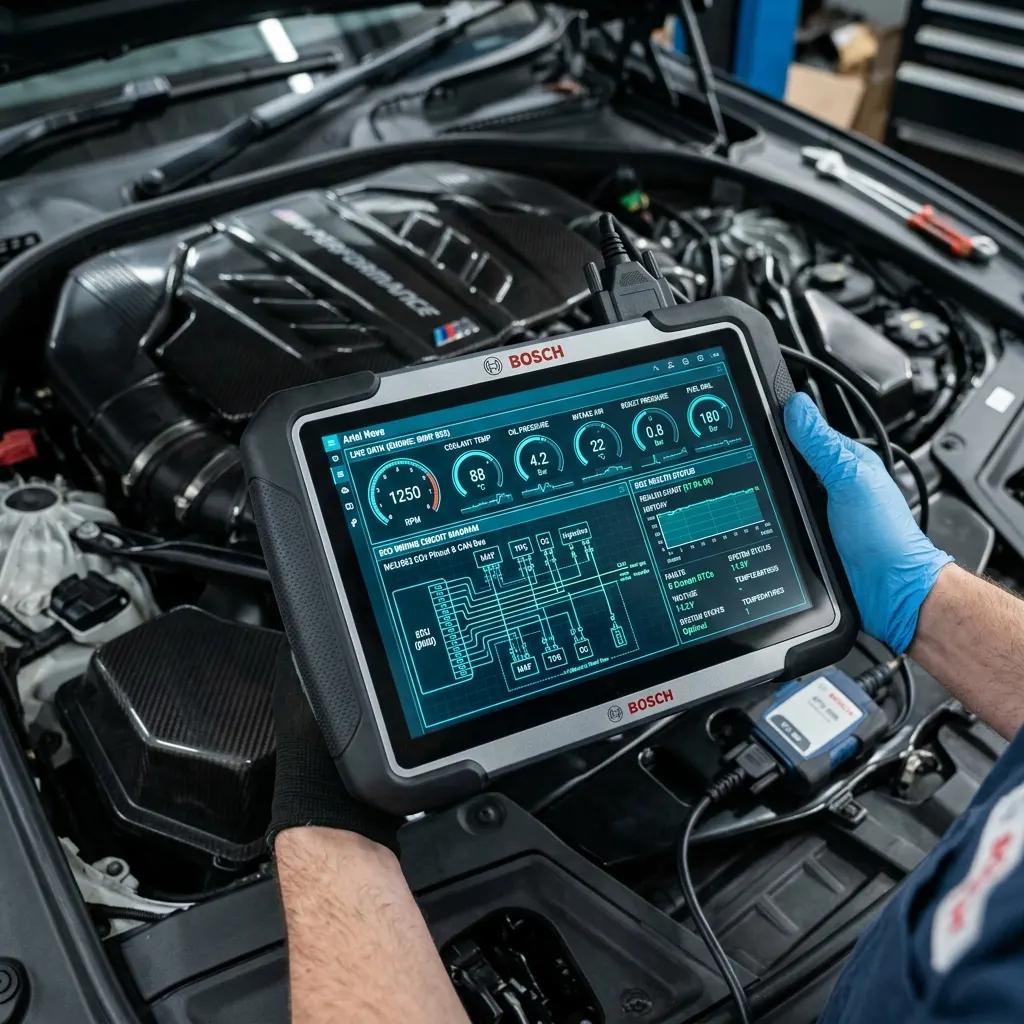

۷. روش‌های اصولی عیب‌یابی سیستم سوخت‌رسانی

تشخیص صحیح خرابی سیستم سوخت‌رسانی نیازمند بررسی مرحله‌ای است. تعویض پمپ بنزین، انژکتور یا فیلتر صرفاً بر اساس یک علامت، ممکن است هزینه‌های غیرضروری ایجاد کند.

روش اول: بررسی فشار سوخت

اندازه‌گیری فشار سوخت یکی از روش‌های مهم برای ارزیابی وضعیت سیستم سوخت‌رسانی است.

تعمیرکار با استفاده از ابزار مناسب و مطابق دستورالعمل سازنده، فشار سوخت را در شرایط مشخص بررسی می‌کند.

بسته به نوع خودرو، ممکن است فشار در حالت سوئیچ باز، دور آرام، شتاب‌گیری یا شرایط دیگر اندازه‌گیری شود.

نتیجه این تست می‌تواند به شناسایی مشکلاتی مانند موارد زیر کمک کند:

• ضعف پمپ بنزین

• گرفتگی فیلتر

• اختلال در رگلاتور فشار

• نشتی در مدار

• مشکلات کنترل فشار

در خودروهای GDI، به دلیل فشار بسیار بالای مدار تزریق مستقیم، استفاده از ابزار تخصصی و رعایت دستورالعمل ایمنی ضروری است. باز کردن اتصالات فشاربالا بدون تخلیه فشار طبق روش سازنده می‌تواند خطر آسیب جدی داشته باشد.

روش دوم: تست دبی پمپ بنزین





فشار مناسب به‌تنهایی تضمین نمی‌کند که پمپ بنزین بتواند مقدار کافی سوخت را در شرایط مختلف تأمین کند.

به همین دلیل، در صورت نیاز، دبی پمپ نیز با روش تعیین‌شده برای همان خودرو بررسی می‌شود.

در این تست، مقدار سوخت انتقال‌یافته در مدت مشخص اندازه‌گیری و با محدوده مرجع مقایسه می‌شود.

اگر دبی کمتر از حد مجاز باشد، باید وضعیت پمپ، فیلتر، مسیر سوخت و برق‌رسانی بررسی شود.

روش سوم: بررسی داده‌های دستگاه دیاگ







دستگاه دیاگ امکان مشاهده اطلاعاتی را فراهم می‌کند که در بسیاری از خودروها برای عیب‌یابی سیستم سوخت‌رسانی کاربرد دارند.

بسته به قابلیت ECU و دستگاه دیاگ، اطلاعات قابل مشاهده می‌توانند شامل موارد زیر باشند:

• فشار سوخت درخواستی و واقعی

• اصلاح سوخت کوتاه‌مدت و بلندمدت

• وضعیت سنسور اکسیژن

• زمان پاشش انژکتورها

• دور موتور

• دمای مایع خنک‌کننده

• کدهای خطای ثبت‌شده

برای مثال، اصلاح سوخت غیرعادی می‌تواند نشانه‌ای از اختلال در ترکیب سوخت و هوا باشد. اما برای تعیین علت، باید اطلاعات سنسورها، وضعیت ورودی هوا و فشار سوخت به‌صورت هم‌زمان بررسی شوند.

روش چهارم: تست انژکتورها





برای بررسی دقیق انژکتورها، می‌توان از تجهیزات تخصصی تست استفاده کرد.

در این روش، مواردی مانند دبی پاشش، یکنواختی عملکرد، الگوی پاشش و آب‌بندی انژکتورها بررسی می‌شوند.

در صورت وجود اختلاف عملکرد میان انژکتورها، تعمیرکار می‌تواند مشخص کند که مشکل ناشی از گرفتگی، نشتی یا خرابی داخلی است.

البته روش تست انژکتورهای MPI با انژکتورهای GDI یکسان نیست و تجهیزات مربوط به سیستم‌های فشاربالا باید برای این کاربرد طراحی شده باشند.

روش پنجم: بررسی برق‌رسانی پمپ بنزین

اگر پمپ بنزین روشن نمی‌شود یا عملکرد نامنظمی دارد، بررسی مدار برق‌رسانی ضروری است.

در این مرحله، مواردی مانند فیوز، رله، اتصالات، سیم‌کشی، اتصال بدنه و ولتاژ ورودی پمپ بررسی می‌شوند.

گاهی پمپ سالم است، اما به دلیل افت ولتاژ یا اتصال نامناسب نمی‌تواند عملکرد مورد انتظار را ارائه دهد.

بنابراین، پیش از تعویض پمپ باید از سلامت مدار الکتریکی آن اطمینان حاصل شود.

روش ششم: بررسی نشتی و وضعیت ظاهری قطعات

بررسی چشمی مسیر سوخت، اتصالات و قطعات قابل دسترس نیز یکی از مراحل اولیه عیب‌یابی است.

تعمیرکار می‌تواند آثار نشتی، ترک‌خوردگی شیلنگ‌ها، خوردگی اتصالات یا آسیب‌های فیزیکی را بررسی کند.

بااین‌حال، نبود نشتی قابل مشاهده، سلامت کامل سیستم را تضمین نمی‌کند. برخی نشتی‌ها داخلی هستند یا فقط در شرایط خاص فشار و دما رخ می‌دهند.

این ترتیب یک الگوی عمومی است. در عمل، ترتیب تست‌ها با توجه به کد خطا، نوع موتور و دستورالعمل عیب‌یابی سازنده تغییر می‌کند.

۸. تفاوت سیستم سوخت‌رسانی در موتورهای بنزینی و دیزلی

اگرچه هر دو نوع موتور برای تولید انرژی به سوخت نیاز دارند، روش احتراق و در نتیجه طراحی سیستم سوخت‌رسانی آن‌ها متفاوت است.





موتور بنزینی

در موتور بنزینی، سوخت و هوا با نسبت کنترل‌شده وارد فرایند احتراق می‌شوند. در موتورهای معمولی، شمع با ایجاد جرقه مخلوط را مشتعل می‌کند.







موتور دیزلی

در موتور دیزلی، هوا ابتدا فشرده و داغ می‌شود و سپس سوخت با فشار بالا به داخل محفظه احتراق تزریق می‌شود. احتراق بر اثر شرایط دما و فشار ایجادشده اتفاق می‌افتد.

سیستم سوخت‌رسانی موتور بنزینی

در موتورهای بنزینی انژکتوری، سوخت معمولاً با کمک پمپ به مدار سوخت‌رسانی منتقل می‌شود و انژکتورها آن را در مسیر ورودی هوا یا مستقیماً در محفظه احتراق تزریق می‌کنند.

سیستم مدیریت موتور باید مقدار سوخت و زمان پاشش را با شرایط هوارسانی و جرقه‌زنی هماهنگ کند.

سیستم سوخت‌رسانی موتور دیزلی

در موتورهای دیزلی جدید، معمولاً از سامانه تزریق مستقیم فشاربالا استفاده می‌شود. یکی از متداول‌ترین طراحی‌ها، سیستم کامن‌ریل (Common Rail) است.

در این سیستم، سوخت از باک به سمت پمپ فشاربالا منتقل می‌شود. پمپ، فشار موردنیاز را تأمین می‌کند و سوخت در ریل مشترک ذخیره می‌شود تا انژکتورها بتوانند بر اساس فرمان واحد کنترل موتور، سوخت را با دقت بالا تزریق کنند.

اجزای اصلی سیستم کامن‌ریل عبارت‌اند از:

• پمپ فشار پایین یا مجموعه انتقال سوخت

• فیلتر گازوئیل

• پمپ فشاربالا

• ریل مشترک سوخت

• سنسور فشار ریل

• شیر کنترل فشار یا دبی، بسته به طراحی

• انژکتورهای دیزلی

• واحد کنترل موتور

در این سیستم، کیفیت سوخت و پاکیزگی مدار اهمیت بسیار زیادی دارد. ذرات ریز و آب موجود در گازوئیل می‌توانند به قطعات حساس فشاربالا آسیب برسانند.

مقایسه سیستم سوخت‌رسانی بنزینی و دیزلی

۹. سیستم کنترل بخارات بنزین (EVAP) چه ارتباطی با سوخت‌رسانی دارد؟







در خودروهای بنزینی، بخشی از بنزین داخل باک به بخار تبدیل می‌شود. این بخارات حاوی هیدروکربن‌هایی هستند که انتشار مستقیم آن‌ها در هوا به آلودگی محیط‌زیست کمک می‌کند.

برای کنترل این موضوع، بسیاری از خودروها به سامانه کنترل بخارات بنزین یا EVAP مجهز هستند.

این سامانه با جمع‌آوری، ذخیره موقت و هدایت کنترل‌شده بخارات سوخت به موتور، از انتشار مستقیم بخش قابل توجهی از بخارات بنزین جلوگیری می‌کند.

اجزای اصلی سامانه EVAP

کنیستر زغال فعال

کنیستر معمولاً حاوی زغال فعال است که بخارات بنزین را جذب و به‌طور موقت ذخیره می‌کند.

شیر برقی تخلیه کنیستر

این شیر با فرمان ECU، بخارات ذخیره‌شده را در شرایط مناسب به مسیر ورودی موتور هدایت می‌کند تا همراه هوای ورودی وارد فرایند احتراق شوند.

شیرها و مسیرهای تهویه

این اجزا جریان بخارات و هوای سامانه را کنترل می‌کنند. طراحی دقیق آن‌ها به نوع خودرو بستگی دارد.

سنسور فشار باک، در خودروهای مجهز

این سنسور به سامانه کنترل کمک می‌کند تا برخی نشتی‌ها یا اختلال‌های فشار را شناسایی کند.

علائم خرابی سامانه EVAP

• روشن شدن چراغ چک

• ثبت کدهای خطای مرتبط با کنترل بخارات سوخت

• بوی بنزین در اطراف خودرو

• اختلال در فرایند سوخت‌گیری در برخی شرایط

• بدکارکردن موتور در صورت ایجاد اختلال در شیر تخلیه یا مسیرهای مرتبط

خرابی EVAP لزوماً به معنای خرابی پمپ بنزین یا انژکتورها نیست. این سامانه وظیفه مدیریت بخارات را دارد و باید به‌عنوان بخشی مجزا اما مرتبط با سیستم سوخت بررسی شود.

۱۰. نگهداری صحیح سیستم سوخت‌رسانی خودرو

نگهداری صحیح سیستم سوخت‌رسانی، علاوه بر کاهش احتمال خرابی، به حفظ عملکرد موتور و جلوگیری از هزینه‌های غیرضروری کمک می‌کند.

۱. استفاده از سوخت مناسب و توجه به آلودگی

استفاده از سوخت متناسب با توصیه سازنده و توجه به شرایط سوخت‌گیری اهمیت دارد.

اگر پس از سوخت‌گیری، خودرو با ریپ زدن، افت توان یا روشن شدن چراغ چک مواجه شد، بهتر است موضوع بررسی شود؛ هرچند نباید بدون شواهد، تمام مشکلات را به کیفیت سوخت نسبت داد.

۲. تعویض فیلتر سوخت در زمان مناسب

فیلتر بنزین باید طبق برنامه سرویس و نگهداری خودرو بررسی یا تعویض شود.

در خودروهایی که فیلتر داخل باک قرار دارد، روش سرویس ممکن است متفاوت باشد. بنابراین، استفاده از برنامه نگهداری مخصوص همان مدل خودرو ضروری است.

۳. رسیدگی به مشکلات اولیه موتور

اگر خودرو بد روشن می‌شود، هنگام شتاب‌گیری ریپ می‌زند یا دور موتور آن نوسان دارد، بهتر است در همان مراحل اولیه عیب‌یابی شود.

نادیده گرفتن مشکلاتی مانند احتراق ناقص یا اختلال در فشار سوخت ممکن است به قطعات دیگری مانند کاتالیزور نیز آسیب برساند.

۴. پرهیز از رانندگی مداوم با باک تقریباً خالی

در بسیاری از خودروها، بنزین به خنک‌کاری پمپ داخل باک کمک می‌کند. پایین بودن مداوم سطح سوخت ممکن است در برخی شرایط، کارکرد پمپ را تحت تأثیر قرار دهد.

همچنین وجود مقدار بسیار کم سوخت می‌تواند احتمال مکش رسوبات ته‌نشین‌شده یا ورود هوای ناخواسته به مدار را در برخی طراحی‌ها افزایش دهد؛ البته این موضوع در همه خودروها یکسان نیست.

۵. استفاده از مکمل‌های سوخت با احتیاط

همه مکمل‌های سوخت کیفیت و کاربرد یکسانی ندارند. برخی محصولات برای کاربردهای مشخص طراحی شده‌اند، اما استفاده از مواد نامعتبر یا افزودنی‌های ناسازگار ممکن است به قطعات سیستم سوخت‌رسانی آسیب برساند.

اگر سازنده خودرو استفاده از افزودنی خاصی را مجاز ندانسته است، بهتر است بدون نظر متخصص از آن استفاده نشود.

۶. بررسی نشتی و بوی غیرعادی بنزین

در سرویس‌های دوره‌ای، توجه به آثار نشتی در اطراف اتصالات قابل مشاهده و مسیرهای سوخت اهمیت دارد.

بوی بنزین، به‌خصوص اگر پس از خاموش کردن خودرو نیز ادامه پیدا کند، باید جدی گرفته شود.

۷. استفاده از قطعات سازگار هنگام تعمیر

پمپ بنزین، فیلتر، رگلاتور و انژکتورها باید با مشخصات فنی موتور هماهنگ باشند.

قطعاتی که از نظر فشار، دبی، اتصالات یا مشخصات الکتریکی سازگار نیستند، ممکن است مشکلات جدیدی ایجاد کنند.

۱۱. راهنمای خرید قطعات سیستم سوخت‌رسانی در بازار ایران

هنگام خرید پمپ بنزین به چه نکاتی توجه کنیم؟

• مدل و تیپ دقیق خودرو را مشخص کنید.

• شماره فنی پمپ یا مجموعه کامل را با قطعه موردنیاز تطبیق دهید.

• مشخصات فشار و دبی را در صورت ارائه اطلاعات فنی بررسی کنید.

• به کیفیت اتصالات الکتریکی و مسیرهای سوخت توجه کنید.

• شرایط ضمانت و اعتبار فروشنده را بررسی کنید.

در بعضی خودروها، تعویض مغزی پمپ امکان‌پذیر است؛ اما در برخی دیگر، استفاده از مجموعه کامل پمپ بنزین توصیه می‌شود یا از نظر طراحی ضرورت دارد.

هنگام خرید انژکتور چه مواردی مهم است؟

انژکتور باید از نظر نوع سوخت، دبی، مشخصات الکتریکی، شکل اتصال و الگوی پاشش با موتور سازگار باشد.

برای مثال، انژکتور یک موتور MPI را نمی‌توان صرفاً به دلیل شباهت ظاهری با انژکتور موتور دیگری جایگزین کرد.

در موتورهای GDI نیز فشار کاری بالا و طراحی متفاوت انژکتورها اهمیت انتخاب دقیق را دوچندان می‌کند.

خرید فیلتر بنزین و صافی پمپ

در خرید فیلتر سوخت، توجه به ابعاد، نوع اتصال، ظرفیت عبور سوخت و مشخصات سازنده ضروری است.

فیلتر نامناسب ممکن است به‌درستی در مدار نصب نشود یا توانایی کافی برای عبور سوخت و جداسازی ذرات را نداشته باشد.

تفاوت قطعات اصلی، شرکتی و متفرقه

در بازار لوازم یدکی، عناوینی مانند اصلی، شرکتی و وارداتی به‌طور گسترده استفاده می‌شوند. بااین‌حال، این عنوان‌ها به‌تنهایی معیار قطعی برای تشخیص کیفیت نیستند.

بهتر است در کنار عنوان تجاری، شماره فنی، سازنده، مشخصات واقعی قطعه، اعتبار تأمین‌کننده و شرایط ضمانت بررسی شوند.

چرا انتخاب قطعه ارزان همیشه اقتصادی نیست؟

قطعاتی مانند پمپ بنزین و انژکتور مستقیماً بر عملکرد موتور تأثیر می‌گذارند. اگر قطعه خریداری‌شده فشار، دبی یا کیفیت عملکرد مناسبی نداشته باشد، ممکن است هزینه‌های تشخیص مجدد، تعمیر و حتی آسیب به سایر اجزا را به دنبال داشته باشد.

از سوی دیگر، قیمت بالاتر نیز همیشه به معنای کیفیت برتر نیست. انتخاب منطقی باید بر اساس مشخصات فنی و اعتبار محصول انجام شود.

۱۲. تفاوت سیستم سوخت‌رسانی و سیستم هوارسانی خودرو

گاهی کاربران مشکلات سیستم سوخت‌رسانی را با ایرادهای سیستم هوارسانی اشتباه می‌گیرند؛ زیرا هر دو مجموعه در فرایند تأمین مخلوط مناسب برای احتراق نقش دارند.

برای مثال، گرفتگی فیلتر هوا ممکن است باعث کاهش جریان هوای ورودی و افت توان موتور شود. در مقابل، گرفتگی فیلتر سوخت می‌تواند جریان سوخت را محدود کند.

در هر دو حالت، راننده ممکن است افت شتاب را احساس کند؛ اما روش تشخیص و تعمیر متفاوت است.

به همین دلیل، در هنگام بررسی مشکلاتی مانند ریپ زدن، افزایش مصرف سوخت یا افت قدرت، باید وضعیت هر دو سیستم به‌صورت هماهنگ ارزیابی شود.

۱۳. سؤالات متداول درباره سیستم سوخت‌رسانی خودرو

جمع‌بندی: سلامت سیستم سوخت‌رسانی، شرط عملکرد صحیح موتور

سیستم سوخت‌رسانی یکی از مهم‌ترین مجموعه‌های فنی خودرو است که وظیفه دارد سوخت را در فشار، مقدار و زمان مناسب در اختیار موتور قرار دهد. از باک و پمپ بنزین گرفته تا فیلتر، ریل سوخت، انژکتورها و ECU، تمام اجزای این سیستم باید هماهنگ با یکدیگر کار کنند.

علائمی مانند سخت روشن شدن خودرو، ریپ زدن، افت شتاب، افزایش مصرف سوخت و خاموش شدن ناگهانی ممکن است با مشکلات سیستم سوخت‌رسانی ارتباط داشته باشند؛ اما تشخیص دقیق نیازمند بررسی هم‌زمان سیستم‌های مرتبط است.

نکته مهم در تعمیرات، پرهیز از تعویض حدسی قطعات است. اندازه‌گیری فشار و دبی سوخت، بررسی برق‌رسانی، تحلیل داده‌های دیاگ و تست تخصصی انژکتورها، ابزارهایی هستند که به تشخیص دقیق‌تر کمک می‌کنند.

در نهایت، نگهداری اصولی، استفاده از قطعات سازگار، رسیدگی به علائم اولیه خرابی و رعایت برنامه سرویس خودرو می‌تواند از بسیاری از هزینه‌های اضافی جلوگیری کند.
