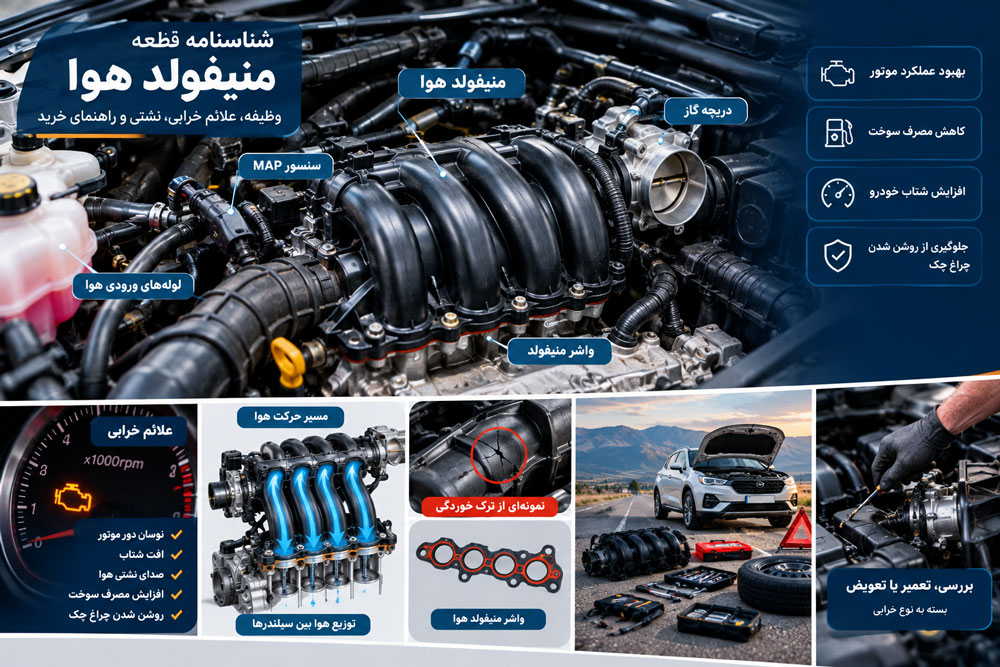

منیفولد هوا چیست؟ علائم خرابی، نشتی و راهنمای خرید
فهرست مطالب
منیفولد هوا یا منیفولد ورودی (Intake Manifold) یکی از قطعات مهم در سیستم هوارسانی موتور است که وظیفه دارد هوای ورودی را از مسیر دریچه گاز دریافت کرده و آن را به شکل مناسب بین سیلندرهای موتور توزیع کند. عملکرد صحیح این قطعه روی نحوه تنفس موتور، ترکیب هوا و سوخت، احتراق، شتابگیری و در نهایت عملکرد کلی خودرو تأثیر دارد.
در خودروهای امروزی، مخصوصاً خودروهای چینی مجهز به موتورهای توربوشارژ، منیفولد هوا بخشی از یک مجموعه بههمپیوسته است و عملکرد آن با قطعاتی مانند دریچه گاز، سنسور MAP، سنسور دمای هوای ورودی، انژکتورها و ECU ارتباط دارد.
به همین دلیل، خرابی منیفولد هوا همیشه به شکل «خرابی خود قطعه» ظاهر نمیشود؛ گاهی مشکل از واشر منیفولد، نشتی هوا، ترک بدنه، شیلنگها یا دریچههای داخلی منیفولد است.

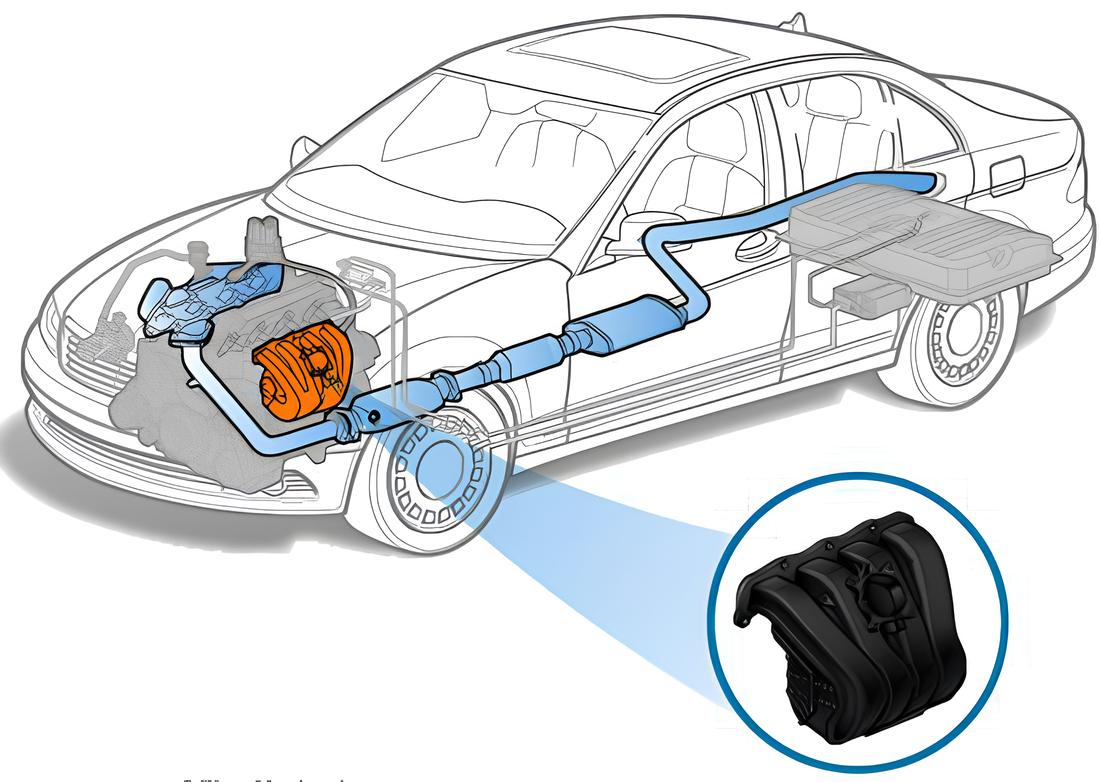

منیفولد هوا چیست و چه کاری انجام میدهد؟
اگر بخواهیم خیلی ساده توضیح بدهیم، منیفولد هوا را میتوان یکی از مسیرهای اصلی ورود هوا به موتور دانست.
هوا پس از عبور از مجموعه فیلتر هوا و مسیر ورودی، در خودروهای مختلف به دریچه گاز میرسد و سپس وارد منیفولد هوا میشود. منیفولد این هوا را از طریق مجراهایی که به آنها رانر (Runner) گفته میشود، به سمت کانالهای ورودی هر سیلندر هدایت میکند.
در موتورهای انژکتوری مدرن، میزان هوای ورودی باید با مقدار سوخت تزریقشده هماهنگ باشد. ECU با استفاده از اطلاعات سنسورها و پارامترهای مختلف، شرایط کار موتور را کنترل میکند. سنسور MAP نیز در بسیاری از سیستمها فشار داخل منیفولد را اندازهگیری میکند و این اطلاعات برای محاسبه وضعیت هوای ورودی و کنترل موتور استفاده میشود.
وظیفه منیفولد هوا در موتور چیست؟
منیفولد هوا چند وظیفه مهم دارد:
۱. توزیع هوای ورودی بین سیلندرها
مهمترین وظیفه منیفولد، رساندن هوای ورودی به سیلندرهاست.
طراحی مجاری منیفولد تصادفی نیست. طول، قطر و شکل رانرها میتواند روی رفتار جریان هوا و نحوه پر شدن سیلندرها تأثیر بگذارد.
۲. ایجاد شرایط مناسب برای تنفس موتور
موتور برای تولید قدرت به ترکیب مناسبی از هوا و سوخت نیاز دارد. بنابراین هر مشکلی که جریان هوای ورودی را مختل کند، میتواند روی عملکرد موتور اثر بگذارد.
۳. همکاری با سیستم مدیریت موتور
در بسیاری از خودروهای امروزی، اطلاعات فشار منیفولد توسط سنسور MAP در اختیار ECU قرار میگیرد. این سنسور فشار داخل منیفولد را اندازهگیری میکند و ECU از این اطلاعات برای مدیریت شرایط کاری موتور استفاده میکند.
۴. کمک به عملکرد مناسب در دورهای مختلف موتور
در بعضی موتورها، منیفولد دارای سیستمهایی برای تغییر مسیر یا طول مؤثر مجاری هواست. این طراحی میتواند به بهبود عملکرد موتور در محدودههای مختلف دور موتور کمک کند.
به همین دلیل در برخی خودروها با کدهای خطای مربوط به Intake Manifold Runner Control یا دریچههای منیفولد مواجه میشویم. گیرکردن یا رسوب گرفتن این بخشها میتواند با افت قدرت، بد کار کردن موتور و روشن شدن چراغ چک همراه شود.

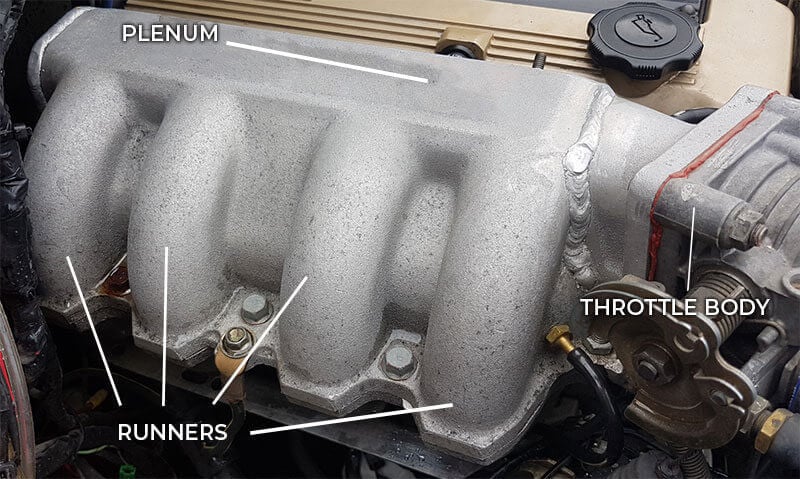

اجزای مهم منیفولد هوا
ساختار منیفولد بسته به نوع موتور متفاوت است، اما معمولاً با بخشهایی مانند موارد زیر روبهرو هستیم:
- بدنه اصلی منیفولد
- مجاری یا رانرهای ورودی
- محل اتصال به سرسیلندر
- محل اتصال یا ارتباط با دریچه گاز
- محل نصب برخی سنسورها
- مسیرهای خلأ یا اتصالات جانبی در بعضی موتورها
- دریچههای داخلی در برخی منیفولدهای متغیر
- عملگر یا مکانیزم کنترل دریچههای داخلی در بعضی موتورها
بنابراین وقتی مکانیک میگوید «منیفولد مشکل دارد»، باید مشخص شود منظور دقیقاً بدنه منیفولد، واشر، دریچههای داخلی، عملگر، اتصالات یا نشتی هوا است.
علائم خرابی منیفولد هوا چیست؟
خرابی منیفولد هوا همیشه یک علامت مشخص ندارد و نشانهها به نوع ایراد بستگی دارند.
۱. نوسان دور موتور در حالت درجا
یکی از نشانههای مهم نشتی هوا در مسیر ورودی، ناپایداری دور آرام موتور است.
اگر بعد از دریچه گاز هوا از مسیر غیرمجاز وارد موتور شود، نسبت هوا و سوخت میتواند از حالت مورد انتظار خارج شود. در چنین شرایطی ممکن است موتور در حالت درجا لرزش یا نوسان دور موتور داشته باشد.
البته نوسان دور موتور بهتنهایی به معنی خرابی منیفولد نیست و قطعات دیگری مانند دریچه گاز، سنسورها، شیلنگهای خلأ و سیستم تهویه کارتل نیز باید بررسی شوند.
۲. افت شتاب و کاهش قدرت موتور
اگر مسیر هوای ورودی دچار مشکل شود، نشتی وجود داشته باشد یا دریچههای داخلی منیفولد درست کار نکنند، ممکن است موتور در شتابگیری عملکرد طبیعی خود را نداشته باشد.
نشانههایی مانند:
- کند شدن واکنش خودرو به پدال گاز
- مکث هنگام شتابگیری
- ریپ زدن
- کاهش کشش
- افت توان در بعضی دورهای موتور
میتوانند باعث شوند سیستم هوارسانی و منیفولد هوا در فرآیند عیبیابی بررسی شوند.
۳. روشن شدن چراغ چک موتور
خرابی منیفولد یا نشتی در مسیر هوای ورودی ممکن است باعث ایجاد اختلاف بین شرایط مورد انتظار ECU و دادههای واقعی موتور شود.
در نتیجه ممکن است چراغ Check Engine روشن شود و کدهای خطایی مرتبط با مخلوط هوا و سوخت، فشار منیفولد یا عملکرد سیستم ورودی ثبت شوند.
نکته مهم این است که کد خطا بهتنهایی ثابت نمیکند خود منیفولد خراب است.
برای مثال، خطاهای مرتبط با MAP میتوانند از خود سنسور، سیمکشی، نشتی هوا یا مشکلات دیگر سیستم ناشی شوند. سنسور MAP مستقیماً فشار منیفولد را اندازهگیری میکند و داده آن وارد فرآیند کنترل موتور میشود.
۴. صدای هیس یا مکش هوا از موتور
یکی دیگر از نشانههایی که میتواند به نشتی منیفولد هوا یا واشر آن مربوط باشد، شنیدن صدای غیرعادی شبیه هیس یا مکش هوا از اطراف موتور است.
البته این صدا ممکن است از شیلنگ خلأ، سیستم PCV، واشر دریچه گاز یا سایر اتصالات نیز ایجاد شود.
بنابراین صرف شنیدن صدا برای تعویض منیفولد کافی نیست و محل نشتی باید مشخص شود.
۵. افزایش مصرف سوخت
نشتی یا اختلال در مسیر هوای ورودی میتواند باعث برهم خوردن شرایط عادی مخلوط هوا و سوخت شود و در برخی شرایط مصرف سوخت را افزایش دهد.
اما این علامت نیز اختصاصی منیفولد نیست. اگر خودرو مصرف سوخت بالایی پیدا کرده، باید مجموعهای از عوامل مانند سنسورها، انژکتورها، شمعها، سیستم جرقه و وضعیت موتور بررسی شود.
مهمترین دلایل خرابی منیفولد هوا

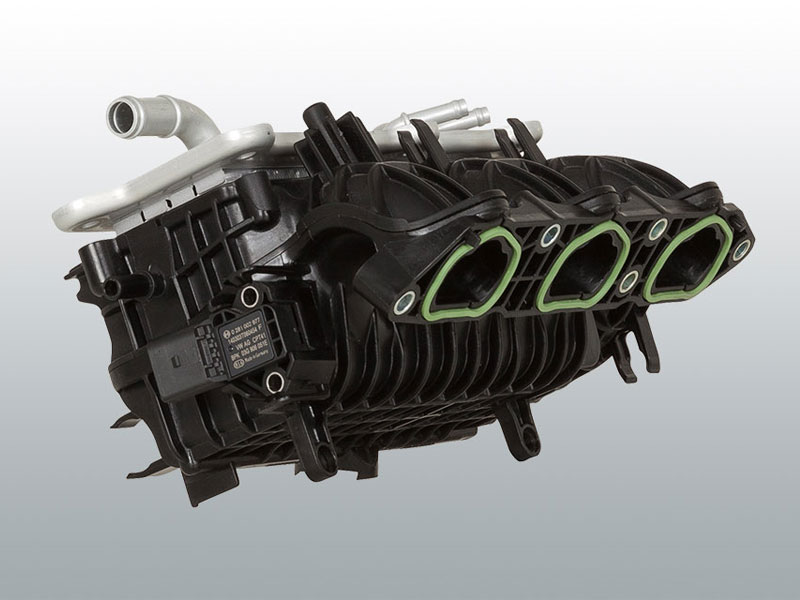

ترک خوردن بدنه منیفولد
منیفولدهای پلاستیکی یا کامپوزیتی در اثر گرما، فشار، لرزش و فرسودگی میتوانند دچار ترک یا شکستگی شوند. در بعضی خودروها نیز اتصالات یا قسمتهای پلاستیکی اطراف منیفولد آسیبپذیرتر هستند.
یک ترک کوچک نیز میتواند باعث نشتی هوا شود.
خرابی واشر منیفولد هوا
واشر منیفولد وظیفه آببندی محل اتصال منیفولد به موتور را بر عهده دارد. خراب شدن، فرسودگی یا نصب نامناسب واشر میتواند باعث نشتی هوا شود.
بنابراین در بعضی موارد مشکل با تعویض واشر منیفولد هوا برطرف میشود و نیازی به تعویض کل منیفولد نیست.
رسوب و آلودگی
در برخی موتورها، رسوبات ناشی از بخارات روغن و سیستم تهویه کارتل میتوانند در مسیر ورودی جمع شوند.
اگر رسوب زیاد باشد، جریان هوا و عملکرد برخی بخشهای داخلی منیفولد میتواند تحت تأثیر قرار گیرد.
خرابی دریچههای داخلی منیفولد
برخی موتورها از منیفولدهای دارای دریچههای کنترل مسیر هوا استفاده میکنند.
گیرکردن، کثیف شدن، خرابی محور یا عملگر این دریچهها میتواند باعث ثبت خطا و افت عملکرد موتور شود.
نصب یا تعمیر نامناسب
بستن نادرست پیچها، استفاده از واشر نامناسب یا بیتوجهی به دستورالعمل سازنده میتواند باعث نشتی یا آسیب به قطعه شود.
نشتی منیفولد هوا چه تأثیری روی موتور دارد؟
نشتی منیفولد هوا موضوع مهمی است، اما باید آن را درست تشخیص داد.
وقتی هوا از جایی وارد مسیر ورودی شود که ECU انتظار آن را ندارد، محاسبات مربوط به هوای ورودی و سوخت میتواند دچار اختلال شود.
این مشکل بهخصوص در قسمتهایی از مسیر که بعد از محل اندازهگیری هوا قرار دارند اهمیت پیدا میکند.
در نتیجه ممکن است علائمی مانند:
- نوسان دور آرام
- بد کار کردن موتور
- ریپ
- افت شتاب
- چراغ چک
- خطاهای مربوط به مخلوط رقیق
دیده شود.
اما نکته حرفهای این است که هر افت شتاب یا هر چراغ چکی را نباید به نشتی منیفولد نسبت داد.
منیفولد هوا در خودروهای توربو
در موتورهای توربوشارژ، مدیریت هوای ورودی اهمیت بیشتری پیدا میکند.
توربوشارژر هوای ورودی را تحت فشار قرار میدهد و این هوا از مسیر هوارسانی به سمت موتور حرکت میکند. بنابراین هرگونه ایراد در مسیر هوای ورودی، اتصالات، شیلنگها یا اجزای مرتبط میتواند روی عملکرد موتور اثر بگذارد.
در این موتورها، سنسورهای فشار و دما نیز نقش مهمی دارند. برای نمونه، سنسورهای فشار و دمای هوای ورودی میتوانند اطلاعات مربوط به فشار مطلق و دمای هوا را در اختیار ECU قرار دهند تا کنترل موتور دقیقتر انجام شود.
پس اگر خودروی توربو دچار:
افت ناگهانی قدرت + چراغ چک + صدای غیرعادی هوا + عملکرد نامنظم موتور
شده است، بهتر است فقط به سراغ توربو نرویم؛ کل مسیر هوای ورودی، منیفولد، اتصالات، سنسورها و دریچه گاز باید بررسی شوند.
آیا منیفولد هوا قابل تعمیر است یا باید تعویض شود؟
پاسخ به نوع خرابی بستگی دارد.
اگر مشکل از:
- واشر منیفولد باشد → معمولاً واشر تعویض میشود.
- شیلنگ یا اتصال جانبی باشد → همان بخش تعمیر یا تعویض میشود.
- رسوب باشد → در صورت تأیید تعمیرکار، تمیزکاری انجام میشود.
- دریچه داخلی یا عملگر باشد → بسته به طراحی خودرو تعمیر یا تعویض میشود.
- بدنه منیفولد ترک جدی داشته باشد → در بسیاری از موارد تعویض قطعه مطمئنتر است.
بنابراین قبل از خرید منیفولد هوا باید علت خرابی دقیق مشخص شود.
گاهی مشتری با تصور اینکه «منیفولد خراب شده» اقدام به خرید قطعه میکند، در حالی که ایراد اصلی فقط از یک واشر یا شیلنگ نشتی بوده است.
چگونه خرابی منیفولد هوا را تشخیص میدهند؟
تشخیص حرفهای معمولاً با ترکیبی از بررسیهای مکانیکی و دیاگ انجام میشود.
مکانیک ممکن است موارد زیر را بررسی کند:
- ظاهر منیفولد و وجود ترک یا شکستگی
- وضعیت واشر منیفولد
- شیلنگها و اتصالات خلأ
- وضعیت دریچه گاز
- دادههای سنسور MAP
- کدهای خطای ECU
- عملکرد موتور در دور آرام و هنگام گاز دادن
- وضعیت دریچههای داخلی منیفولد در خودروهای مجهز
- در صورت نیاز، تست نشتی
در بعضی موارد استفاده از تست دود (Smoke Test) میتواند برای پیدا کردن نشتیهای مسیر هوای ورودی مفید باشد.
آیا تمیز کردن منیفولد هوا لازم است؟
نه همیشه.
تمیز کردن منیفولد باید بر اساس شرایط واقعی قطعه انجام شود، نه صرفاً بهعنوان یک سرویس دورهای عمومی برای همه خودروها.
اگر رسوب قابلتوجه وجود داشته باشد و طراحی موتور اجازه تمیزکاری صحیح بدهد، این کار میتواند بخشی از فرآیند تعمیر باشد.
اما اگر منیفولد ترک خورده، شکسته یا تغییر شکل جدی داده باشد، تمیزکاری مشکل اصلی را حل نمیکند.
همچنین در منیفولدهایی که دارای دریچههای داخلی هستند، تمیزکاری باید با دقت انجام شود تا به مکانیزم دریچهها یا عملگر آنها آسیب وارد نشود.
هنگام خرید منیفولد هوا به چه نکاتی توجه کنیم؟
اگر مشخص شده که منیفولد باید تعویض شود، انتخاب قطعه مناسب اهمیت زیادی دارد.
۱. تطبیق دقیق با خودرو
فقط نام خودرو کافی نیست.
بهتر است موارد زیر با قطعه تطبیق داده شود:
- مدل خودرو
- سال تولید
- حجم موتور
- کد موتور
- نوع موتور
- شماره فنی قطعه
- شکل اتصالات و محل سنسورها
۲. کد فنی قطعه
کد فنی یا OE Number یکی از مطمئنترین راهها برای تطبیق قطعه است.
در خودروهای چینی که ممکن است یک مدل در نسخههای مختلف موتور یا تیپ عرضه شده باشد، این موضوع اهمیت بیشتری پیدا میکند.
۳. کیفیت ساخت
منیفولد باید از نظر کیفیت مواد، سطح اتصال، محل نصب سنسورها و کیفیت ساخت بررسی شود.
۴. واشر و متعلقات
هنگام خرید باید مشخص شود که واشر منیفولد همراه قطعه ارائه میشود یا باید جداگانه تهیه شود.
قیمت منیفولد هوا به چه عواملی بستگی دارد؟
قیمت منیفولد هوا ثابت نیست و به عوامل مختلفی بستگی دارد؛ از جمله:
- مدل خودرو
- نوع موتور
- موتور توربو یا تنفس طبیعی
- برند و سازنده قطعه
- اصلی یا شرکتی بودن
- شماره فنی
- وجود دریچه یا عملگر داخلی
- همراه بودن یا نبودن متعلقات
بنابراین برای مقایسه قیمت، صرفاً ارزانترین قطعه را انتخاب نکنید. تطبیق دقیق شماره فنی و کیفیت قطعه مهمتر از اختلاف قیمت جزئی است.
تفاوت منیفولد هوا و منیفولد دود چیست؟
این دو قطعه را نباید با هم اشتباه گرفت.
مورد | منیفولد هوا | منیفولد دود |
وظیفه | هدایت هوای ورودی به موتور | جمعآوری گازهای خروجی |
محل عملکرد | سمت ورودی موتور | سمت خروجی موتور |
ارتباط با | دریچه گاز، MAP، سیستم هوارسانی | اگزوز، توربو در برخی موتورها |
مشکل رایج | نشتی هوا، ترک، رسوب | ترک، نشتی گاز، تاببرداشتن |
اثر خرابی | افت شتاب، بدکارکردن، چراغ چک | صدای اگزوز، افت عملکرد، نشتی گاز |
پس اگر کاربر عبارت «منیفولد ماشین» را جستوجو کند، باید ابتدا مشخص شود منظور او منیفولد هواست یا منیفولد دود.
سوالات متداول درباره منیفولد هوا
منیفولد هوا چیست؟
منیفولد هوا قطعهای از سیستم هوارسانی موتور است که هوای ورودی را دریافت کرده و از طریق مجاری مختلف به سمت سیلندرهای موتور هدایت میکند.
خرابی منیفولد هوا چه علائمی دارد؟
نوسان دور موتور، افت شتاب، ریپ، صدای نشتی هوا، روشن شدن چراغ چک و عملکرد نامنظم موتور از علائم احتمالی هستند؛ البته تشخیص قطعی به بررسی سایر اجزای سیستم نیاز دارد.
آیا نشتی منیفولد هوا باعث افت شتاب میشود؟
بله، نشتی در مسیر ورودی هوا میتواند عملکرد موتور را مختل کرده و در بعضی شرایط باعث افت شتاب و بد کار کردن موتور شود.
آیا خرابی واشر منیفولد با خرابی خود منیفولد فرق دارد؟
بله. در بسیاری از موارد ممکن است بدنه منیفولد سالم باشد و مشکل فقط از واشر و آببندی محل اتصال باشد.
آیا منیفولد هوا قابل تعمیر است؟
بسته به نوع خرابی. واشر، برخی اتصالات و در بعضی موارد مکانیزمهای داخلی قابل تعویض یا تعمیر هستند؛ اما ترک یا شکستگی جدی بدنه معمولاً تعویض قطعه را منطقیتر میکند.
آیا منیفولد هوا در خودروهای توربو اهمیت بیشتری دارد؟
در موتورهای توربو، مدیریت مسیر و فشار هوای ورودی اهمیت بالایی دارد؛ بنابراین سلامت منیفولد و اتصالات سیستم هوارسانی اهمیت بیشتری پیدا میکند.
برای خرید منیفولد هوا چه اطلاعاتی لازم است؟
مدل دقیق خودرو، سال تولید، نوع و کد موتور و مهمتر از همه شماره فنی قطعه برای تطبیق دقیق بسیار مهم هستند.
