پرونده فنی رادیاتور خودرو؛ اجزا، عملکرد، علائم خرابی و عیب‌یابی
رادیاتور یکی از مهم‌ترین اجزای سیستم خنک‌کاری خودرو است؛ قطعه‌ای که وظیفه دارد حرارت جذب‌شده توسط مایع خنک‌کننده را به محیط منتقل کند تا دمای موتور در محدوده کاری مناسب باقی بماند. با این حال، رادیاتور به‌تنهایی مسئول خنک کردن موتور نیست و عملکرد صحیح آن به همکاری مجموعه‌ای از قطعات مانند واترپمپ، ترموستات، فن، شیلنگ‌ها، مخزن انبساط، درپوش تحت فشار و مایع خنک‌کننده وابسته است.
به همین دلیل، وقتی آمپر خودرو بالا می‌رود، موتور داغ می‌کند یا مایع خنک‌کننده کم می‌شود، نباید بلافاصله نتیجه گرفت که خود رادیاتور خراب شده است. تشخیص صحیح نیازمند بررسی کل مدار خنک‌کاری است.
در این پرونده فنی از دانشنامه سپهر شرق، رادیاتور را از نظر ساختار، نحوه عملکرد، اجزای داخلی، علائم خرابی، نشتی، گرفتگی، روش‌های عیب‌یابی، تعمیر یا تعویض و نکات مهم هنگام خرید بررسی می‌کنیم.
پاسخ سریع؛ رادیاتور خودرو در یک نگاه
| پرسش | پاسخ کوتاه |
|---|---|
| رادیاتور چه کاری انجام می‌دهد؟ | حرارت مایع خنک‌کننده را به هوای محیط منتقل می‌کند. |
| آیا رادیاتور به‌تنهایی موتور را خنک می‌کند؟ | خیر؛ واترپمپ، ترموستات، فن، مایع خنک‌کننده و سایر اجزا نیز نقش دارند. |
| مهم‌ترین علائم خرابی رادیاتور چیست؟ | نشتی، کاهش مایع خنک‌کننده، افزایش دمای موتور، گرفتگی یا آسیب پره‌ها و کاهش توان دفع حرارت. |
| آیا هر جوش آوردنی به معنی خرابی رادیاتور است؟ | خیر؛ خرابی فن، ترموستات، واترپمپ، درپوش، شیلنگ‌ها یا وجود هوا در مدار نیز می‌تواند عامل باشد. |
| گرفتگی رادیاتور چه اثری دارد؟ | جریان مایع یا عبور هوا را محدود کرده و توان انتقال حرارت را کاهش می‌دهد. |
| آیا رادیاتور نشتی‌دار قابل تعمیر است؟ | در بعضی موارد بله، اما تصمیم به تعمیر یا تعویض به محل و شدت آسیب و نوع رادیاتور بستگی دارد. |
| هنگام خرید رادیاتور چه چیزی مهم است؟ | تطبیق دقیق مدل خودرو، موتور، سال ساخت، گیربکس، ابعاد، اتصالات و در صورت امکان کد فنی یا VIN. |
| آیا باز کردن درپوش رادیاتور روی موتور داغ خطرناک است؟ | بله؛ سیستم خنک‌کاری می‌تواند تحت فشار و دمای بالا باشد و مایع یا بخار داغ باعث سوختگی شود. |
رادیاتور خودرو چیست؟
رادیاتور یک مبدل حرارتی در سیستم خنک‌کاری خودرو است. مایع خنک‌کننده پس از عبور از مجاری موتور، حرارت آن را جذب می‌کند و سپس وارد رادیاتور می‌شود. در رادیاتور، این مایع از میان مسیرهای باریک عبور می‌کند و حرارت آن از طریق دیواره‌ها و پره‌های رادیاتور به جریان هوا منتقل می‌شود.
مایع خنک‌شده سپس دوباره به مدار موتور بازمی‌گردد تا چرخه انتقال حرارت ادامه پیدا کند.
در بسیاری از خودروها، رادیاتور در قسمت جلوی خودرو قرار می‌گیرد تا هنگام حرکت، جریان هوای بیشتری از میان پره‌ها عبور کند. در زمان توقف یا حرکت با سرعت کم نیز فن می‌تواند جریان هوای لازم را ایجاد کند.
بنابراین اگر بخواهیم وظیفه رادیاتور را در یک جمله بیان کنیم:
رادیاتور حرارتی را که مایع خنک‌کننده از موتور گرفته است، به هوای محیط منتقل می‌کند.
این تعریف یک نکته مهم را هم مشخص می‌کند: رادیاتور محل «تولید سرما» نیست؛ بلکه محل دفع حرارت از مایع خنک‌کننده است.

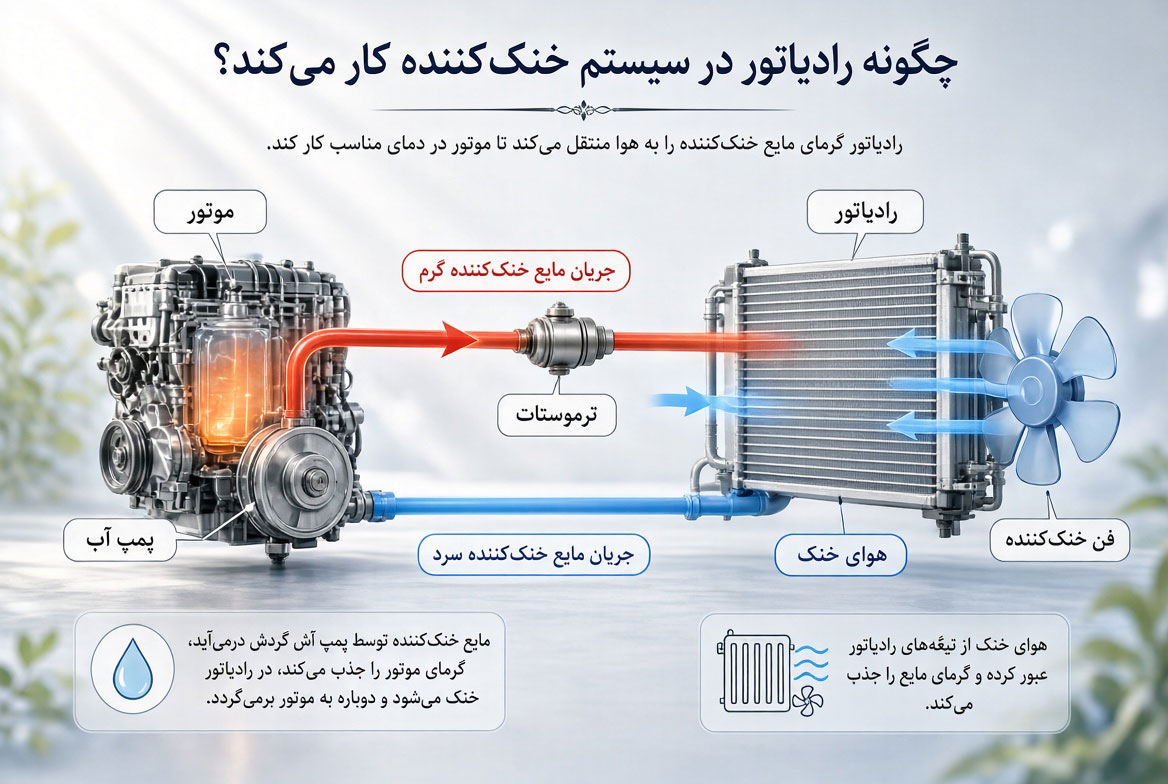

رادیاتور چگونه کار می‌کند؟
برای درک عملکرد رادیاتور، بهتر است کل چرخه سیستم خنک‌کاری را در نظر بگیریم.
به‌صورت ساده، مسیر کار چنین است:
موتور → مایع خنک‌کننده گرم → رادیاتور → دفع حرارت → مایع خنک‌شده → موتور
واترپمپ وظیفه گردش مایع را بر عهده دارد و ترموستات با توجه به دمای موتور، مسیر گردش مایع را مدیریت می‌کند. وقتی موتور به دمای کاری مناسب رسید، مسیر عبور مایع به سمت رادیاتور بازتر می‌شود تا دفع حرارت انجام شود.
مایع گرم وارد رادیاتور می‌شود و در مسیرهای باریک هسته رادیاتور جریان پیدا می‌کند. هم‌زمان هوا از اطراف این مسیرها عبور می‌کند. بخشی از حرارت مایع به دیواره لوله‌ها و سپس به پره‌ها منتقل می‌شود و جریان هوا این حرارت را با خود دور می‌کند.
پس از کاهش دمای مایع، دوباره به مدار موتور بازمی‌گردد.
نقش فن در این فرآیند چیست؟
وقتی خودرو با سرعت مناسب در حال حرکت است، جریان هوای ایجادشده در اثر حرکت خودرو می‌تواند بخش زیادی از نیاز رادیاتور به جریان هوا را تأمین کند.
اما هنگام توقف، حرکت آهسته یا قرار گرفتن خودرو در ترافیک، این جریان طبیعی هوا کاهش پیدا می‌کند. در این شرایط، فن رادیاتور با ایجاد جریان هوا از میان رادیاتور به ادامه فرآیند دفع حرارت کمک می‌کند.
به همین دلیل است که یک خودرو ممکن است در حرکت دمای عادی داشته باشد اما در ترافیک داغ کند؛ چنین الگویی لزوماً به معنی خرابی خود رادیاتور نیست و عملکرد فن و سایر اجزای سیستم نیز باید بررسی شود.

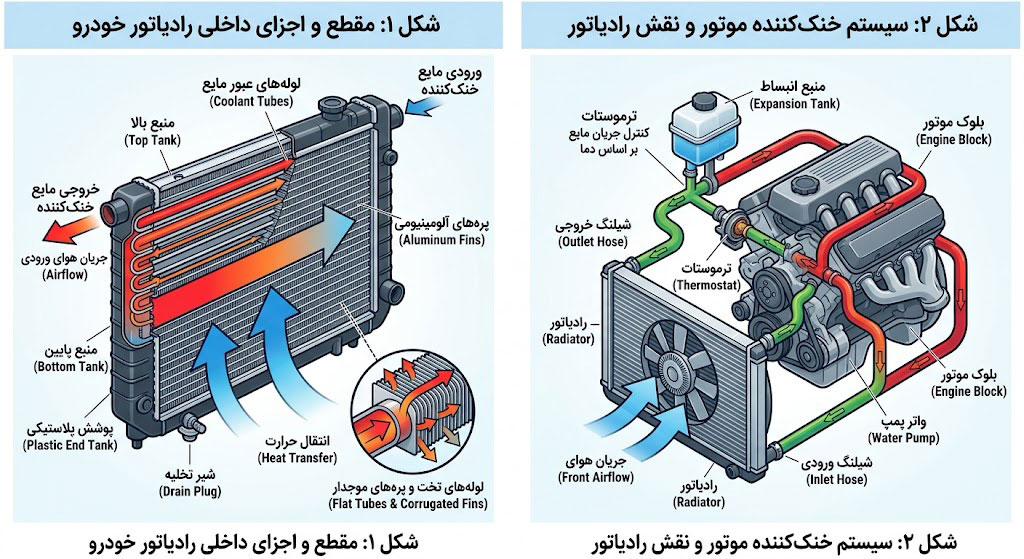

اجزای اصلی رادیاتور خودرو
ساختار رادیاتورها با توجه به نوع خودرو و طراحی سیستم خنک‌کاری متفاوت است، اما اجزای اصلی معمولاً شامل بخش‌های زیر هستند.
۱. هسته رادیاتور
هسته یا Core مهم‌ترین بخش انتقال حرارت رادیاتور است.
این بخش از تعداد زیادی مسیر باریک برای عبور مایع و پره‌هایی برای افزایش سطح تماس با هوا تشکیل می‌شود.
هرچه تبادل حرارت بین مایع و هوا بهتر انجام شود، توان رادیاتور برای دفع گرمای موتور بیشتر خواهد بود.
۲. لوله‌های عبور مایع
مایع خنک‌کننده از داخل مسیرهای داخلی رادیاتور عبور می‌کند.
این مسیرها باید امکان عبور مناسب مایع را داشته باشند. اگر در اثر رسوب، آلودگی یا خوردگی بخشی از مسیرها محدود شود، جریان مایع و در نتیجه توان انتقال حرارت کاهش پیدا می‌کند.
۳. پره‌های خنک‌کننده
پره‌ها سطح تماس رادیاتور با هوا را افزایش می‌دهند.
آسیب دیدن، خم شدن یا مسدود شدن شدید پره‌ها می‌تواند جریان هوا و انتقال حرارت را مختل کند.
به همین دلیل تمیز بودن سطح خارجی رادیاتور نیز اهمیت دارد.
۴. مخازن رادیاتور
در طراحی‌های مختلف، مخازن رادیاتور می‌توانند در طرفین یا در قسمت بالا و پایین قرار داشته باشند.
وظیفه آنها هدایت مایع خنک‌کننده به مسیرهای هسته رادیاتور و جمع‌آوری آن پس از عبور از هسته است.
در بسیاری از رادیاتورهای مدرن، استفاده از مواد و طراحی‌های سبک‌تر باعث شده بخش‌هایی از رادیاتور از پلاستیک و آلیاژهای فلزی ساخته شوند.
۵. ورودی و خروجی‌های رادیاتور
شیلنگ‌های سیستم خنک‌کاری به ورودی و خروجی‌های رادیاتور متصل می‌شوند.
محل اتصال باید کاملاً آب‌بندی باشد؛ زیرا هرگونه نشتی در این نقاط می‌تواند موجب کاهش سطح مایع و ایجاد اختلال در سیستم خنک‌کاری شود.
رادیاتور چه ارتباطی با ترموستات، واترپمپ و فن دارد؟
یکی از مهم‌ترین نکات در عیب‌یابی سیستم خنک‌کاری این است که رادیاتور را از سایر اجزا جدا نکنیم.
| قطعه | وظیفه |
|---|---|
| رادیاتور | انتقال حرارت مایع خنک‌کننده به هوا |
| واترپمپ | به گردش درآوردن مایع خنک‌کننده |
| ترموستات | کنترل گردش مایع با توجه به دمای موتور |
| فن | ایجاد جریان هوای اجباری از میان رادیاتور |
| شیلنگ‌ها | انتقال مایع بین اجزای سیستم |
| مخزن انبساط | مدیریت افزایش حجم مایع و ذخیره/برگشت مایع در سیستم‌های مربوطه |
| درپوش تحت فشار | کنترل فشار سیستم طبق مشخصات طراحی |
| مایع خنک‌کننده | انتقال حرارت و تأمین حفاظت‌های لازم طبق مشخصات سازنده |
رادیاتور فقط یکی از حلقه‌های این زنجیره است.
برای مثال اگر واترپمپ نتواند مایع را به‌درستی به گردش درآورد، حتی یک رادیاتور سالم نیز نمی‌تواند مشکل گردش مایع را برطرف کند.
همین‌طور اگر فن به‌درستی کار نکند، ممکن است رادیاتور از نظر ساختاری سالم باشد ولی در شرایطی که جریان هوای طبیعی کافی نیست، دفع حرارت مناسبی انجام ندهد.
علائم خرابی رادیاتور خودرو چیست؟
خرابی رادیاتور می‌تواند به شکل‌های مختلفی خود را نشان دهد و همه علائم نیز الزاماً به معنی خراب بودن خود رادیاتور نیستند.
۱. نشتی مایع خنک‌کننده
یکی از واضح‌ترین علائم مشکل در رادیاتور، مشاهده نشتی است.
نشتی ممکن است از مواردی مانند:
- بدنه یا مخزن رادیاتور
- محل اتصال مخازن
- لوله‌ها
- اتصالات
- محل اتصال شیلنگ
- بخش‌های آسیب‌دیده هسته
ایجاد شود.
اگر زیر خودرو یا اطراف رادیاتور آثار مایع مشاهده می‌شود، ابتدا باید محل دقیق نشتی مشخص شود.
صرفاً اضافه کردن مایع بدون پیدا کردن علت کاهش آن، راه‌حل دائمی نیست.
۲. کم شدن مکرر مایع خنک‌کننده
اگر سطح مایع خنک‌کننده مرتب کاهش پیدا می‌کند، باید علت مشخص شود.
ممکن است مشکل از رادیاتور باشد، اما شیلنگ‌ها، اتصالات، مخزن انبساط، درپوش یا حتی بخش‌های دیگر سیستم نیز باید بررسی شوند.
بنابراین عبارت «رادیاتور آب کم می‌کند» در عمل می‌تواند به چند ایراد مختلف اشاره داشته باشد.
۳. افزایش دمای موتور
بالا رفتن دمای موتور یکی از علائم مهم اختلال در سیستم خنک‌کاری است.
اما نباید آن را به‌صورت خودکار برابر با «خرابی رادیاتور» دانست.
فن، ترموستات، واترپمپ، سطح مایع، وجود هوا در مدار، نشتی، درپوش و حتی مشکلات داخلی موتور می‌توانند در افزایش دمای موتور نقش داشته باشند.
۴. آسیب دیدن پره‌های رادیاتور
رادیاتور معمولاً در قسمت جلوی خودرو قرار دارد و به همین دلیل در معرض سنگ‌ریزه، گردوغبار، گل، حشرات و سایر اجسام قرار می‌گیرد.
ضربه ممکن است پره‌ها را خم کند یا حتی به هسته آسیب بزند.
آسیب شدید پره‌ها می‌تواند سطح مؤثر تبادل حرارت را کاهش دهد. منابع فنی نیز به آسیب‌پذیری هسته رادیاتور در برابر ضربه و تأثیر خم شدن مسیرهای آن بر جریان و خنک‌کاری اشاره می‌کنند.
چرا رادیاتور نشتی پیدا می‌کند؟
نشتی رادیاتور دلایل مختلفی دارد و تشخیص دقیق محل نشتی اهمیت زیادی دارد.
مهم‌ترین دلایل احتمالی عبارت‌اند از:
- خوردگی و فرسودگی
- ترک خوردن مخزن
- آسیب هسته
- ضربه
- خرابی یا فرسودگی محل اتصال شیلنگ
- آسیب آب‌بندی‌ها
- فشار غیرطبیعی سیستم
- خرابی درپوش یا سیستم کنترل فشار
- استفاده نادرست از مایع خنک‌کننده
- تعمیرات نامناسب قبلی
در یک سیستم خنک‌کاری تحت فشار، درپوش نقش مهمی در کنترل فشار دارد و فشار نامناسب می‌تواند با مشکلاتی مانند نشتی یا جوش آمدن مایع ارتباط داشته باشد.
به همین دلیل، هنگام مشاهده نشتی نباید فقط خود رادیاتور را بررسی کرد؛ منبع ایجاد فشار یا محل واقعی خروج مایع نیز باید مشخص شود.
گرفتگی رادیاتور چیست؟
گرفتگی می‌تواند داخلی یا خارجی باشد.
گرفتگی داخلی
در این حالت مسیر عبور مایع خنک‌کننده در بخشی از رادیاتور محدود می‌شود.
علت می‌تواند شامل:
- رسوبات
- آلودگی
- خوردگی داخلی
- مایع نامناسب
- مخلوط شدن مایعات ناسازگار
- باقی‌ماندن آلودگی در سیستم
باشد.
وقتی بخشی از مسیرها مسدود شوند، مایع نمی‌تواند مانند حالت عادی از تمام ظرفیت رادیاتور استفاده کند.
گرفتگی خارجی
در گرفتگی خارجی، مشکل از مسیر هواست.
برای مثال:
- گل
- گردوغبار
- حشرات
- برگ
- آلودگی جاده
- یا آسیب و خم‌شدگی شدید پره‌ها
می‌تواند عبور هوا را محدود کند.
از آنجا که رادیاتور برای دفع حرارت به عبور هوا از میان هسته نیاز دارد، گرفتگی شدید سطح خارجی نیز می‌تواند عملکرد سیستم را کاهش دهد.

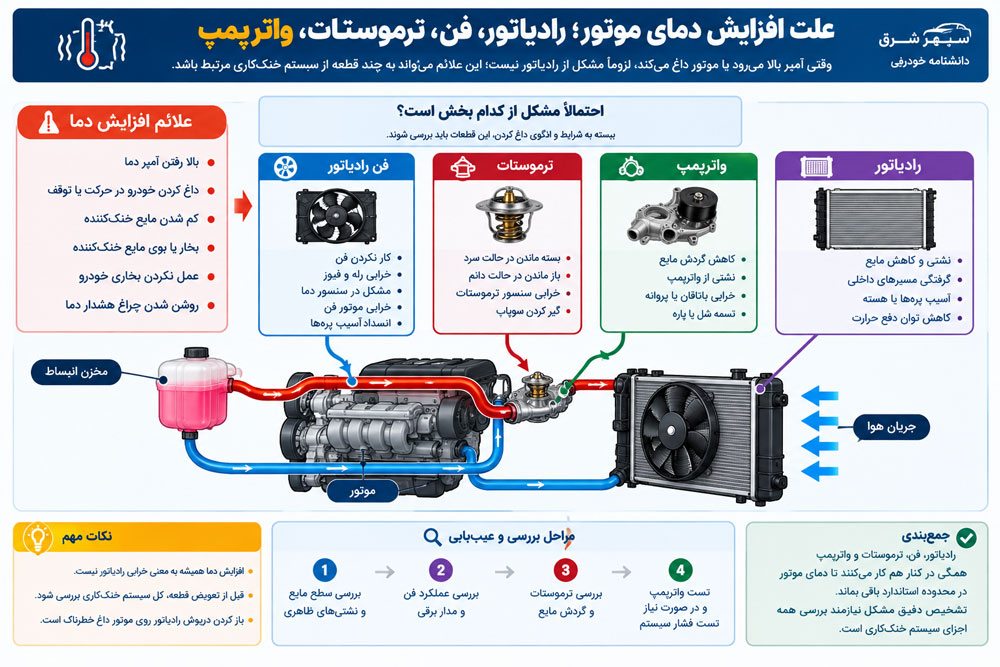

آیا هر بار جوش آوردن خودرو به معنی خرابی رادیاتور است؟
خیر.
این یکی از مهم‌ترین نکات این پرونده فنی است.
وقتی موتور داغ می‌کند، باید کل سیستم بررسی شود.
برای نمونه:
| نشانه یا شرایط | مواردی که باید بررسی شوند |
|---|---|
| داغ کردن بیشتر در ترافیک | فن، رله و مدار فن، جریان هوا و رادیاتور |
| داغ کردن در حرکت نیز | گردش مایع، ترموستات، واترپمپ، رادیاتور و سایر عوامل |
| کاهش مداوم مایع | نشتی رادیاتور، شیلنگ‌ها، اتصالات، مخزن و سایر نقاط مدار |
| داغ کردن پس از سرویس سیستم | هوا در مدار، سطح مایع و روش هواگیری |
| افزایش فشار یا بیرون زدن مایع | درپوش، وضعیت فشار سیستم و سایر ایرادات احتمالی |
| گرم نشدن بخاری هم‌زمان با مشکل دما | سطح مایع، وجود هوا و گردش مایع باید بررسی شود |
| داغ کردن همراه با آسیب ظاهری رادیاتور | خود رادیاتور و مسیرهای عبور هوا/مایع باید بررسی شوند |
یک دستورالعمل فنی منتشرشده از طریق NHTSA نیز مواردی مانند خرابی فن، مشکل در عملکرد درپوش تحت فشار، وجود هوا و افزایش مایع در مخزن را در فرآیند بررسی سیستم خنک‌کاری مطرح می‌کند.
بنابراین تشخیص بر اساس یک علامت واحد می‌تواند گمراه‌کننده باشد.
چگونه بفهمیم مشکل از رادیاتور است یا ترموستات؟
این سؤال برای بسیاری از مالکان خودرو مطرح است.
ترموستات وظیفه کنترل مسیر گردش مایع را بر عهده دارد، در حالی که رادیاتور وظیفه اصلی دفع حرارت از مایع را انجام می‌دهد.
بنابراین خرابی این دو قطعه می‌تواند علائم مشابهی ایجاد کند.
در عمل، برای تشخیص باید الگوی افزایش دما، دمای شیلنگ‌ها، گردش مایع، عملکرد فن، وضعیت ترموستات و خود رادیاتور بررسی شود.
نباید صرفاً به دلیل بالا رفتن آمپر، رادیاتور را تعویض کرد.
چگونه خرابی رادیاتور را تشخیص دهیم؟
تشخیص بهتر است از بررسی‌های ساده شروع شود و در صورت نیاز به تست‌های تخصصی برسد.
مرحله اول: بررسی ظاهری
در حالت سرد:
- سطح مایع بررسی شود.
- اطراف رادیاتور برای آثار نشتی بررسی شود.
- وضعیت پره‌ها دیده شود.
- شیلنگ‌ها و اتصالات بررسی شوند.
- ترک، شکستگی یا آسیب فیزیکی بررسی شود.
- آثار خشک‌شده مایع اطراف اتصالات بررسی شود.
مرحله دوم: بررسی وضعیت مایع خنک‌کننده
رنگ، آلودگی و وضعیت ظاهری مایع می‌تواند اطلاعات اولیه‌ای در اختیار تعمیرکار قرار دهد.
اما رنگ به‌تنهایی معیار قابل اعتمادی برای تشخیص کیفیت یا سازگاری مایع نیست و باید مشخصات توصیه‌شده سازنده خودرو ملاک قرار گیرد.
مرحله سوم: بررسی عملکرد فن
اگر خودرو بیشتر در حالت توقف یا ترافیک داغ می‌کند، عملکرد فن اهمیت بیشتری پیدا می‌کند.
باید مواردی مانند:
- خود موتور فن
- رله
- فیوز
- سیم‌کشی
- فرمان فعال شدن فن
- وضعیت پره و مسیر عبور هوا
بررسی شود.
مرحله چهارم: بررسی ترموستات و گردش مایع
اگر مایع به‌درستی در مدار گردش نکند، رادیاتور نمی‌تواند عملکرد طبیعی خود را داشته باشد.
بنابراین در موارد افزایش دمای موتور، وضعیت ترموستات و واترپمپ نیز باید در نظر گرفته شود.
مرحله پنجم: تست فشار سیستم
یکی از روش‌های تخصصی برای پیدا کردن نشتی، تست فشار سیستم خنک‌کاری است.
در این روش سیستم با ابزار مخصوص و مطابق فشار مشخص‌شده برای همان خودرو بررسی می‌شود تا افت فشار یا نشتی مشخص شود.
مقدار فشار تست یک عدد عمومی برای همه خودروها نیست و باید بر اساس دستورالعمل سازنده و ابزار تست تعیین شود. برای نمونه، در یک دستورالعمل فنی کیا، محدوده مشخصی برای تست فشار سیستم و تست درپوش اعلام شده است.
بنابراین نباید اعداد مربوط به یک خودرو را به تمام خودروها تعمیم داد.
تست درپوش رادیاتور چرا اهمیت دارد؟
در سیستم‌هایی که درپوش تحت فشار دارند، درپوش صرفاً یک درپوش ساده نیست.
این قطعه در کنترل فشار سیستم نقش دارد.
فشار مناسب باعث می‌شود شرایط کاری سیستم طبق طراحی خودرو حفظ شود. اگر درپوش نتواند فشار موردنظر را حفظ یا در شرایط لازم آزاد کند، عملکرد سیستم خنک‌کاری می‌تواند مختل شود.
به همین دلیل، در هنگام بررسی نشتی یا جوش آوردن خودرو، وضعیت درپوش نیز باید در نظر گرفته شود.
فشار استاندارد درپوش برای هر خودرو متفاوت است. استفاده از درپوشی با فشار نامناسب می‌تواند عملکرد سیستم را مختل کند و نباید صرفاً بر اساس اندازه ظاهری قطعه انتخاب شود.
هشدار بسیار مهم هنگام بررسی رادیاتور
درپوش رادیاتور یا مخزن تحت فشار را روی موتور داغ باز نکنید.
وقتی موتور داغ است، سیستم خنک‌کاری ممکن است تحت فشار باشد. باز کردن درپوش می‌تواند باعث خروج ناگهانی مایع یا بخار داغ شود و خطر سوختگی شدید ایجاد کند. منابع فنی و دستورالعمل‌های سازندگان نیز صراحتاً بر باز نکردن درپوش سیستم خنک‌کاری در حالت داغ تأکید دارند.
اگر خودرو داغ کرده است، ابتدا باید اجازه داد سیستم تا حد ایمن خنک شود و سپس بررسی انجام شود.
آیا رادیاتور قابل تعمیر است یا باید تعویض شود؟
پاسخ یکسانی برای تمام رادیاتورها وجود ندارد.
نوع آسیب، محل نشتی، جنس رادیاتور، شدت خوردگی، وضعیت هسته و کیفیت تعمیر احتمالی همگی در تصمیم‌گیری مؤثر هستند.
در برخی موارد ممکن است یک ایراد محدود قابل تعمیر باشد، اما اگر هسته رادیاتور به‌طور گسترده آسیب دیده، مسیرهای زیادی دچار خوردگی شده یا ساختار رادیاتور فرسوده شده باشد، تعویض قطعه می‌تواند گزینه مناسب‌تری باشد.
همچنین باید توجه داشت که تعمیر نشتی بدون رفع علت اصلی، همیشه مشکل را حل نمی‌کند.
مثلاً اگر افزایش فشار سیستم ناشی از یک ایراد دیگر باشد، تعمیر یک نقطه نشتی به‌تنهایی ممکن است باعث بروز دوباره مشکل در نقطه دیگری شود.
چه زمانی تعویض رادیاتور منطقی‌تر است؟
تعویض معمولاً بیشتر مورد توجه قرار می‌گیرد وقتی:
- هسته آسیب جدی دیده باشد.
- چندین نقطه نشتی وجود داشته باشد.
- خوردگی گسترده باشد.
- مخزن دچار ترک یا شکستگی جدی شده باشد.
- مسیرهای داخلی به‌شدت محدود شده باشند.
- تعمیر قبلی نتیجه پایدار نداده باشد.
- هزینه و ریسک تعمیر نسبت به قطعه جایگزین منطقی نباشد.
- قطعه دیگر مشخصات عملکردی موردنیاز خودرو را تأمین نکند.
تصمیم نهایی بهتر است بر اساس بررسی فنی همان خودرو گرفته شود.
هنگام خرید رادیاتور جدید به چه نکاتی توجه کنیم؟
یکی از اشتباهات رایج در خرید قطعات، انتخاب بر اساس شباهت ظاهری است.
رادیاتورها ممکن است از نظر شکل کلی بسیار شبیه باشند، اما در جزئیاتی مانند:
- ابعاد
- محل ورودی و خروجی
- قطر اتصالات
- تعداد مسیرها
- ضخامت و ساختار هسته
- ظرفیت حرارتی
- محل نصب
- نوع مخزن
- وجود مسیر خنک‌کاری روغن یا گیربکس
- نوع موتور
- نوع گیربکس
با یکدیگر تفاوت داشته باشند.
بنابراین برای خرید رادیاتور بهتر است مشخصات خودرو تا حد ممکن دقیق اعلام شود.
اطلاعات مفید برای تطبیق قطعه:
مدل خودرو + سال ساخت + حجم و نوع موتور + نوع گیربکس + تیپ/نسخه خودرو + کد فنی قطعه در صورت وجود
و در مواردی که امکان آن وجود دارد، تطبیق با VIN می‌تواند اطمینان بیشتری ایجاد کند.
چرا نوع گیربکس هنگام خرید بعضی رادیاتورها مهم است؟
در برخی خودروها، رادیاتور با مدار یا مبدل مربوط به خنک‌کاری روغن گیربکس نیز ارتباط دارد.
به همین دلیل ممکن است دو رادیاتور از نظر ابعاد کلی شبیه باشند اما اتصالات یا ساختار داخلی متفاوتی داشته باشند.
بنابراین عبارت‌هایی مانند «رادیاتور فلان خودرو» همیشه برای انتخاب قطعه کافی نیستند.
این موضوع مخصوصاً در خودروهایی که چند موتور، تیپ یا گیربکس مختلف دارند اهمیت بیشتری پیدا می‌کند.
نگهداری صحیح رادیاتور و سیستم خنک‌کاری
رادیاتور معمولاً قطعه‌ای نیست که مالک خودرو هر روز آن را بررسی کند، اما وضعیت آن باید در برنامه نگهداری سیستم خنک‌کاری قرار داشته باشد.
۱. سطح مایع را در زمان مناسب بررسی کنید
بررسی سطح مایع بهتر است مطابق دستورالعمل خودرو و در شرایطی که موتور سرد است انجام شود.
کم شدن مکرر مایع طبیعی تلقی نمی‌شود و باید علت آن مشخص شود.
۲. از مایع خنک‌کننده مناسب استفاده کنید
مایع خنک‌کننده فقط برای پایین آوردن دما نیست.
ترکیب مناسب می‌تواند در انتقال حرارت و محافظت سیستم در برابر خوردگی و یخ‌زدگی نقش داشته باشد.
نوع مایع و نسبت ترکیب باید مطابق مشخصات سازنده خودرو باشد.
۳. سطح خارجی رادیاتور را تمیز نگه دارید
وجود گل، گردوغبار و آلودگی روی سطح رادیاتور می‌تواند عبور هوا را کاهش دهد.
تمیزکاری باید با روش مناسب انجام شود تا به پره‌های ظریف رادیاتور آسیب وارد نشود.
۴. وضعیت فن را جدی بگیرید
اگر خودرو در ترافیک داغ می‌کند اما هنگام حرکت وضعیت بهتری دارد، فن و مدار کنترل آن باید بررسی شود.
این الگو می‌تواند سرنخ مهمی برای عیب‌یابی باشد.
۵. نشتی‌های کوچک را نادیده نگیرید
یک نشتی جزئی ممکن است در ابتدا فقط باعث کم شدن تدریجی مایع شود، اما با ادامه کار خودرو می‌تواند به افت سطح مایع و افزایش دمای موتور منجر شود.
رادیاتور سالم چه ویژگی‌هایی دارد؟
یک رادیاتور سالم باید:
- نشتی نداشته باشد.
- مسیر عبور مایع در آن مناسب باشد.
- پره‌های آن آسیب شدید ندیده باشند.
- اتصالات آن آب‌بندی مناسب داشته باشند.
- با مشخصات سیستم خنک‌کاری خودرو مطابقت داشته باشد.
- ظرفیت دفع حرارت موردنیاز خودرو را تأمین کند.
- در صورت استفاده از سیستم تحت فشار، با مشخصات فشار طراحی‌شده خودرو سازگار باشد.
در مقابل، رادیاتوری که دچار نشتی، خوردگی شدید، گرفتگی جدی یا آسیب گسترده هسته شده باشد، ممکن است نتواند وظیفه خود را به شکل مطلوب انجام دهد.
تفاوت رادیاتور سالم و معیوب
| وضعیت | رادیاتور سالم | رادیاتور مشکوک یا معیوب |
|---|---|---|
| نشتی | ندارد | آثار نشتی یا کاهش مایع |
| هسته | سالم و بدون آسیب جدی | خوردگی، ضربه یا آسیب گسترده |
| پره‌ها | مسیر هوا نسبتاً باز | خم‌شدگی یا گرفتگی شدید |
| اتصالات | آب‌بندی مناسب | ترک، فرسودگی یا نشتی |
| عملکرد حرارتی | متناسب با شرایط خودرو | دفع حرارت ناکافی |
| مسیر مایع | گردش مناسب | احتمال محدودیت یا گرفتگی |
| وضعیت ظاهری | بدون ترک و شکستگی | ترک، شکستگی یا آسیب فیزیکی |
چرا خودرو در ترافیک داغ می‌کند ولی در حرکت نه؟
این حالت یکی از سرنخ‌های مهم در عیب‌یابی سیستم خنک‌کاری است.
هنگام حرکت، هوای بیشتری از قسمت جلوی خودرو و رادیاتور عبور می‌کند. اما در ترافیک، سرعت خودرو پایین است و سیستم برای تأمین جریان هوای لازم بیشتر به فن متکی می‌شود.
بنابراین اگر خودرو عمدتاً در حالت توقف یا ترافیک افزایش دما دارد، باید عملکرد فن و مدار مربوط به آن بررسی شود.
البته این تنها احتمال نیست و وضعیت رادیاتور، سطح مایع، ترموستات و سایر اجزا نیز باید بررسی شوند.
آیا می‌توان با رادیاتور نشتی‌دار رانندگی کرد؟
اگر نشتی واقعی وجود دارد، ادامه رانندگی بدون بررسی علت آن می‌تواند خطرناک باشد.
شدت نشتی، سطح مایع، دمای موتور و شرایط خودرو تعیین می‌کنند که وضعیت چقدر اضطراری است.
اما یک اصل مهم وجود دارد:
نباید برای جلوگیری از توقف خودرو، کم شدن مایع خنک‌کننده را به‌عنوان یک وضعیت عادی نادیده گرفت.
ادامه کار موتور با کمبود مایع یا افزایش بیش از حد دما می‌تواند آسیب‌های بسیار جدی‌تری از خود خرابی رادیاتور ایجاد کند.
آیا افزودن آب به رادیاتور مشکل را حل می‌کند؟
آب می‌تواند در شرایط اضطراری برای جلوگیری از کاهش شدید سطح مایع مورد استفاده قرار گیرد، اما این موضوع با نگهداری صحیح سیستم تفاوت دارد.
نوع مایع خنک‌کننده و ترکیب آن باید بر اساس مشخصات سازنده خودرو انتخاب شود.
همچنین اگر سطح مایع مرتب کاهش پیدا می‌کند، اضافه کردن مکرر مایع بدون پیدا کردن علت نشتی، تعمیر محسوب نمی‌شود.
آیا رادیاتور بزرگ‌تر همیشه بهتر است؟
خیر.
اندازه رادیاتور باید با طراحی سیستم خنک‌کاری خودرو هماهنگ باشد.
افزایش اندازه یا تغییر ساختار رادیاتور بدون در نظر گرفتن ظرفیت سیستم، مسیرهای گردش مایع، جریان هوا، فن و سایر اجزا الزاماً به معنی عملکرد بهتر نیست.
برای خودرو، رادیاتور مناسب همان قطعه‌ای است که با مشخصات مهندسی سیستم خنک‌کاری آن هماهنگ باشد.
چند اشتباه رایج درباره رادیاتور
اشتباه اول: هر جوش آوردنی یعنی رادیاتور خراب است
خیر. باید کل سیستم بررسی شود.
اشتباه دوم: اگر نشتی کم است، پس مهم نیست
نشتی کوچک می‌تواند به‌مرور بزرگ‌تر شود یا سطح مایع را کاهش دهد.
اشتباه سوم: فقط با نگاه کردن می‌توان گرفتگی داخلی را تشخیص داد
گرفتگی داخلی همیشه از ظاهر بیرونی قابل تشخیص نیست و ممکن است نیازمند بررسی تخصصی باشد.
اشتباه چهارم: هر رادیاتوری که از نظر ظاهری جا بخورد مناسب است
شباهت ظاهری برای انتخاب قطعه کافی نیست.
اشتباه پنجم: درپوش رادیاتور قطعه مهمی نیست
در سیستم‌های تحت فشار، درپوش نقش مشخصی در کنترل فشار دارد و باید مطابق مشخصات خودرو باشد.
اشتباه ششم: وقتی خودرو داغ کرد، فوراً درپوش را باز کنیم
این کار می‌تواند بسیار خطرناک باشد. سیستم باید ابتدا خنک شود.
راهنمای سریع عیب‌یابی رادیاتور
اگر خودرو دچار مشکل خنک‌کاری شده، می‌توان بررسی را به شکل زیر شروع کرد:
خودرو داغ می‌کند؟
ابتدا سطح مایع، نشتی، فن، ترموستات، گردش مایع و وضعیت رادیاتور بررسی شود.
مایع کم می‌شود؟
محل نشتی را پیدا کنید؛ فقط به اضافه کردن مایع اکتفا نکنید.
خودرو در ترافیک داغ می‌کند؟
فن و مدار کنترل آن اهمیت ویژه‌ای پیدا می‌کند.
اطراف رادیاتور خیس است؟
محل دقیق نشتی و اتصالات بررسی شود.
پره‌ها کثیف یا خم شده‌اند؟
جریان هوا و وضعیت هسته بررسی شود.
رادیاتور ظاهراً سالم است ولی خودرو همچنان داغ می‌کند؟
رادیاتور تنها متهم نیست؛ ترموستات، واترپمپ، فن، درپوش، هوا در سیستم و سایر عوامل باید بررسی شوند.
سوالات متداول درباره رادیاتور خودرو
آیا خرابی رادیاتور باعث جوش آوردن ماشین می‌شود؟
بله، اگر رادیاتور نتواند حرارت مایع خنک‌کننده را به‌درستی دفع کند، ممکن است دمای موتور افزایش پیدا کند؛ اما جوش آوردن خودرو دلایل دیگری مانند خرابی فن، ترموستات، واترپمپ، کمبود مایع، نشتی یا وجود هوا در مدار نیز دارد.
علائم خرابی رادیاتور چیست؟
نشتی، کاهش مایع خنک‌کننده، آسیب شدید هسته یا پره‌ها، گرفتگی مسیرها و کاهش توان دفع حرارت از مهم‌ترین مواردی هستند که باید بررسی شوند.
چرا رادیاتور آب کم می‌کند؟
ممکن است خود رادیاتور، شیلنگ‌ها، اتصالات، مخزن، درپوش یا بخش دیگری از سیستم نشتی داشته باشد. کم شدن مداوم مایع نیازمند پیدا کردن محل و علت کاهش آن است.
آیا گرفتگی رادیاتور باعث بالا رفتن آمپر می‌شود؟
بله، اگر گرفتگی باعث کاهش محسوس گردش مایع یا کاهش توان انتقال حرارت شود، می‌تواند به افزایش دمای موتور منجر شود. اما تشخیص گرفتگی داخلی نیازمند بررسی مناسب است.
رادیاتور را تعمیر کنیم یا تعویض؟
بستگی به محل و شدت آسیب، وضعیت هسته، جنس رادیاتور، میزان خوردگی و کیفیت تعمیر احتمالی دارد. در آسیب‌های گسترده، تعویض ممکن است گزینه مناسب‌تری باشد.
چرا خودرو در ترافیک داغ می‌کند؟
کاهش جریان هوای طبیعی باعث می‌شود فن نقش بیشتری پیدا کند. بنابراین فن و مدار کنترل آن باید بررسی شود؛ البته رادیاتور، سطح مایع و سایر اجزای سیستم نیز می‌توانند دخیل باشند.
آیا می‌توان درپوش رادیاتور را روی موتور داغ باز کرد؟
خیر. سیستم ممکن است تحت فشار باشد و مایع یا بخار داغ هنگام باز شدن درپوش خارج شود. باید اجازه داد سیستم کاملاً خنک شود.
آیا هر رادیاتور مشابهی برای خودرو قابل استفاده است؟
خیر. حتی اگر دو قطعه از نظر ظاهری شبیه باشند، ممکن است در ابعاد، اتصالات، ظرفیت حرارتی یا ساختار داخلی متفاوت باشند. تطبیق مشخصات خودرو و کد فنی اهمیت دارد.
آیا رادیاتور باید همیشه پر از آب باشد؟
سیستم باید طبق مشخصات سازنده و در سطح تعیین‌شده دارای مایع خنک‌کننده باشد. در خودروهایی که مخزن انبساط دارند، سطح مایع نیز باید طبق علائم مشخص‌شده و در شرایط مناسب کنترل شود.
جمع‌بندی پرونده فنی رادیاتور
رادیاتور یکی از اجزای اصلی سیستم خنک‌کاری خودرو و یک مبدل حرارتی است که حرارت مایع خنک‌کننده را به هوای محیط منتقل می‌کند.
با این حال، عملکرد صحیح آن وابسته به مجموعه‌ای از اجزای دیگر است. به همین دلیل، افزایش دمای موتور، کم شدن مایع یا جوش آوردن خودرو نباید بدون بررسی به خرابی رادیاتور نسبت داده شود.
در عیب‌یابی باید رادیاتور، فن، ترموستات، واترپمپ، شیلنگ‌ها، اتصالات، درپوش، مخزن و وضعیت مایع خنک‌کننده در کنار یکدیگر بررسی شوند.
از طرف دیگر، هنگام خرید رادیاتور نیز نباید تنها به ظاهر قطعه یا نام خودرو اکتفا کرد. تفاوت موتور، سال ساخت، تیپ و گیربکس می‌تواند باعث تفاوت در مشخصات رادیاتور شود.
در نهایت، مهم‌ترین اصل در نگهداری این قطعه ساده است:
هرگونه کاهش مکرر مایع، نشتی، افزایش دما یا تغییر غیرعادی در عملکرد سیستم خنک‌کاری باید به‌عنوان یک علامت قابل بررسی جدی گرفته شود، نه مشکلی که صرفاً با اضافه کردن آب برطرف شود.
رادیاتور سالم زمانی می‌تواند وظیفه خود را به‌درستی انجام دهد که تمام سیستم خنک‌کاری نیز در شرایط مناسب کار کند.
