راهنمای جامع سیستم برق اتومبیل: از باتری تا عیبیابی خرابیها
راهنمای جامع سیستم برق خودرو؛ از باتری و دینام تا ECU، سنسورها و شبکه CAN
اگر تا امروز تصور میکردید سیستم برق خودرو فقط شامل باتری، دینام، استارت و چند جعبه فیوز است، این تصور برای خودروهای امروزی دیگر کامل نیست.
در خودروهای قدیمیتر، بخش زیادی از عملکرد خودرو با مدارهای نسبتاً ساده انجام میشد. اما خودروهای امروزی به مجموعهای گسترده از سیمکشیها، باتری، دینام، موتور استارت، فیوزها، رلهها، سنسورها، عملگرها، ECUها و شبکههای ارتباطی مجهز هستند.
در واقع برق خودرو امروزه فقط وظیفه روشن کردن موتور یا چراغها را ندارد؛ بلکه در عملکرد سیستمهای مختلفی مانند مدیریت موتور، ترمز ABS، کنترل پایداری، فرمان برقی، ایربگ، تهویه، قفل مرکزی، شیشههای برقی، تجهیزات رفاهی و بسیاری از امکانات دیگر نقش دارد.

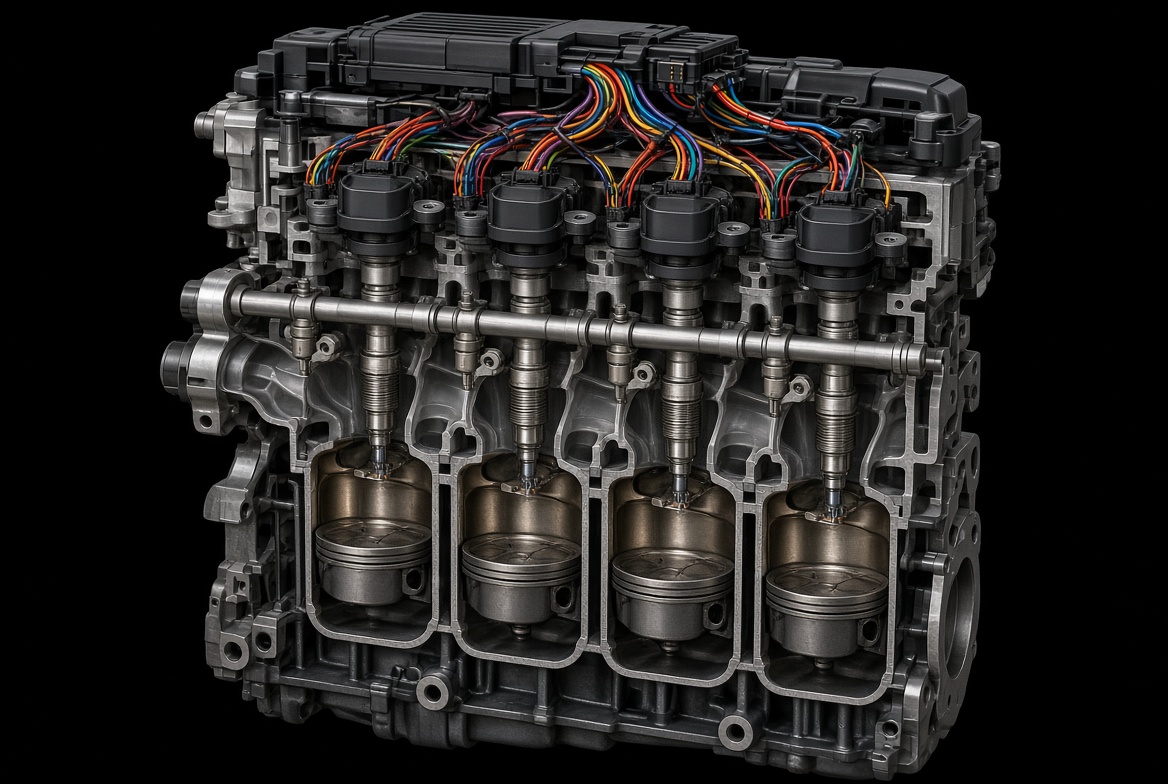

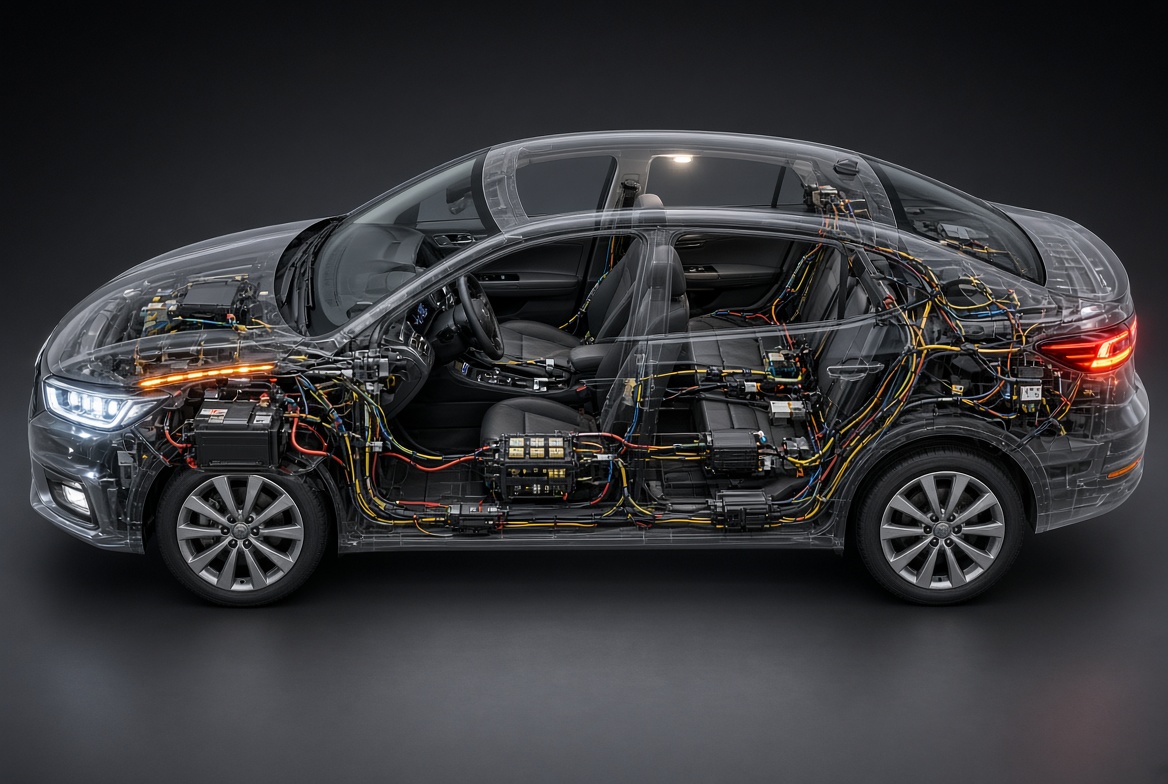

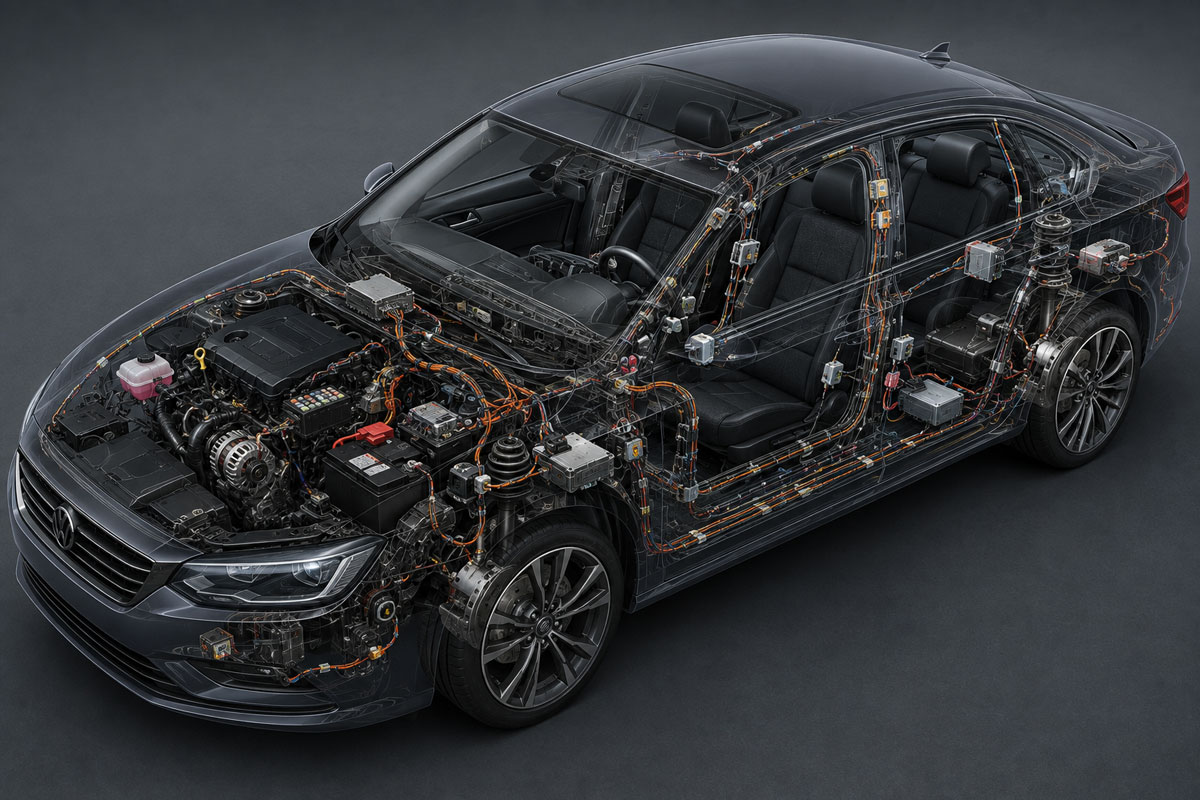

به همین دلیل، وقتی میگوییم «سیستم برق خودرو»، در حقیقت درباره یک شبکه بزرگ انرژی و اطلاعات صحبت میکنیم.
این مقاله قرار است این شبکه را از پایه توضیح دهد؛ به شکلی که اگر اطلاعات فنی زیادی ندارید، بتوانید مفهوم آن را بفهمید و اگر تازه وارد حوزه برق خودرو شدهاید، یک نقشه ذهنی درست از اجزای آن پیدا کنید.
🟩 پاسخ سریع؛ سیستم برق خودرو در یک نگاه
به سادهترین شکل میتوان گفت:
باتری → انرژی الکتریکی را ذخیره میکند.
دینام → هنگام کار موتور انرژی الکتریکی تولید میکند و باتری را شارژ میکند.
استارت → انرژی الکتریکی را به حرکت مکانیکی تبدیل میکند تا موتور روشن شود.
سیمکشی → مسیر انتقال برق و سیگنالهاست.

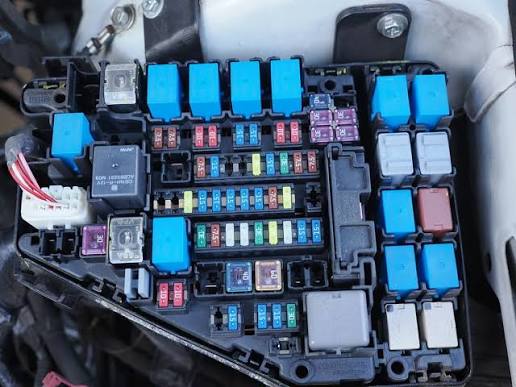

فیوز و رله → از مدارها محافظت و جریانهای پرقدرت را کنترل میکنند.
سنسورها → وضعیت قسمتهای مختلف خودرو را اندازهگیری میکنند.

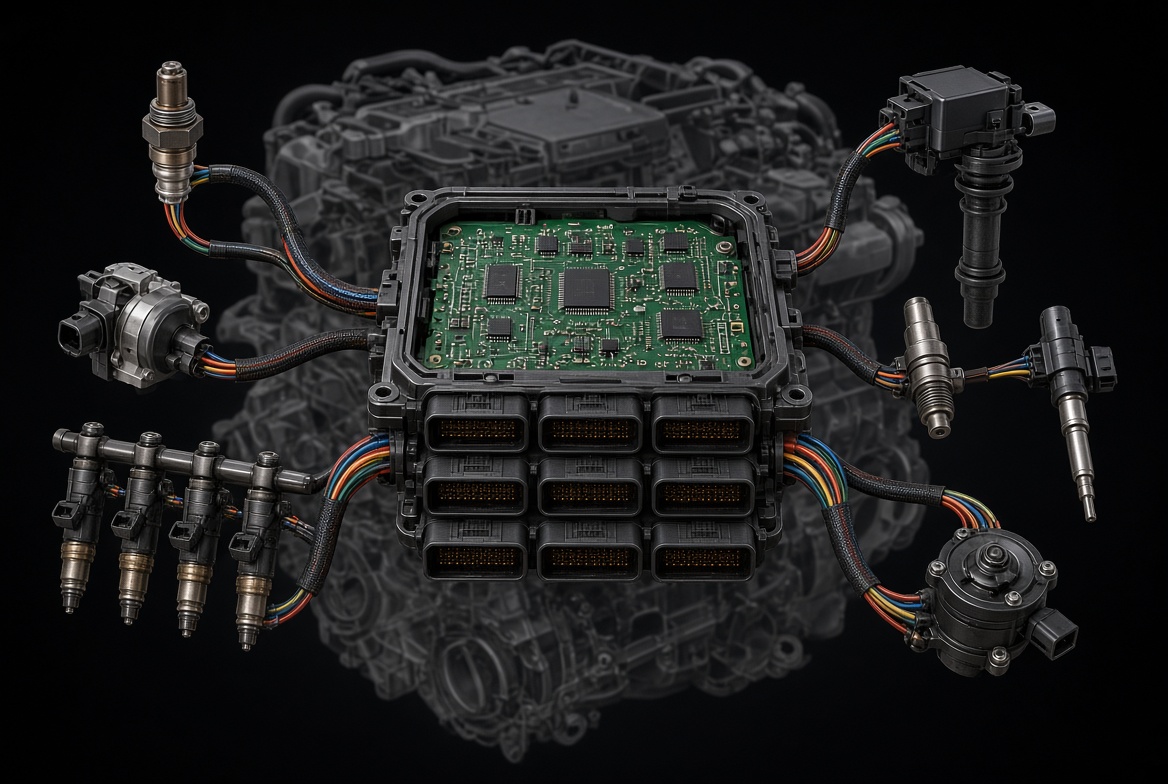

ECU و سایر ماژولها → اطلاعات را پردازش و سیستمها را کنترل میکنند.
شبکههایی مانند CAN و LIN → امکان ارتباط بین ماژولهای مختلف را فراهم میکنند.
این تصویر ساده، ستون فقرات سیستم برق خودرو را تشکیل میدهد.
برق خودرو دقیقاً چه کاری انجام میدهد؟
برای درک بهتر، عملکرد سیستم برق خودرو را میتوان در چند وظیفه اصلی تقسیم کرد.
۱. تأمین انرژی
برق مورد نیاز خودرو باید تولید یا ذخیره شود.
باتری انرژی را ذخیره میکند و دینام در زمان روشن بودن موتور انرژی الکتریکی مورد نیاز سیستم را تأمین و باتری را شارژ میکند. در خودروهای معمولی احتراق داخلی، باتری و دینام دو بخش اصلی سیستم تأمین انرژی الکتریکی هستند.
۲. انتقال انرژی
انرژی تولیدشده باید به مصرفکننده برسد.
این وظیفه بر عهده:
- کابلها
- سیمها
- دستهسیمها
- کانکتورها
- اتصالات
- جعبههای توزیع برق
است.
۳. کنترل
همه مصرفکنندهها نباید همیشه روشن باشند.
برای مثال، چراغ ترمز فقط زمانی باید روشن شود که راننده ترمز بگیرد.
یا فن رادیاتور باید بر اساس شرایط دمایی و فرمان سیستم کنترل موتور فعال شود.
اینجاست که:
- سوئیچها
- رلهها
- ECU
- BCM
- سنسورها
- و سایر ماژولهای کنترلی
وارد عمل میشوند.
۴. حفاظت
اگر در یک مدار اتصال کوتاه ایجاد شود، جریان میتواند بهشدت افزایش پیدا کند.
برای جلوگیری از آسیب به سیمکشی و قطعات، مدارهای خودرو از تجهیزات حفاظتی مانند فیوزها و در برخی طراحیها مدارشکنها یا لینکهای فیوزی استفاده میکنند.
۵. انتقال اطلاعات
این قسمت چیزی است که سیستم برق خودروهای مدرن را از خودروهای قدیمی بسیار متفاوت میکند.
در یک خودرو امروزی، ماژولهای مختلف باید اطلاعات را با یکدیگر به اشتراک بگذارند.
مثلاً اطلاعات یک سنسور میتواند در اختیار ECU قرار بگیرد و نتیجه پردازش آن از طریق شبکه خودرو به ماژول دیگری منتقل شود.
به همین دلیل سیستم برق خودرو مدرن فقط یک سیستم انتقال انرژی نیست؛ بلکه یک سیستم انتقال انرژی و اطلاعات است.

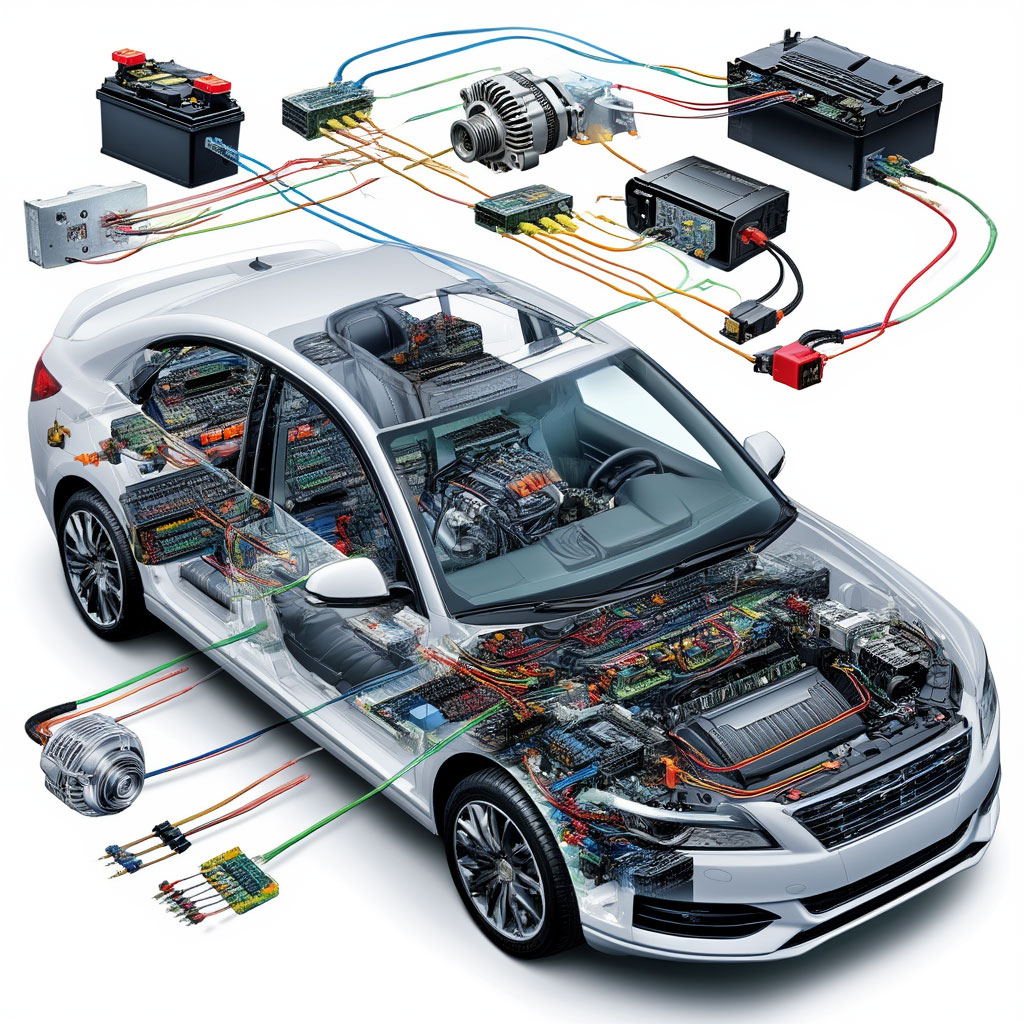

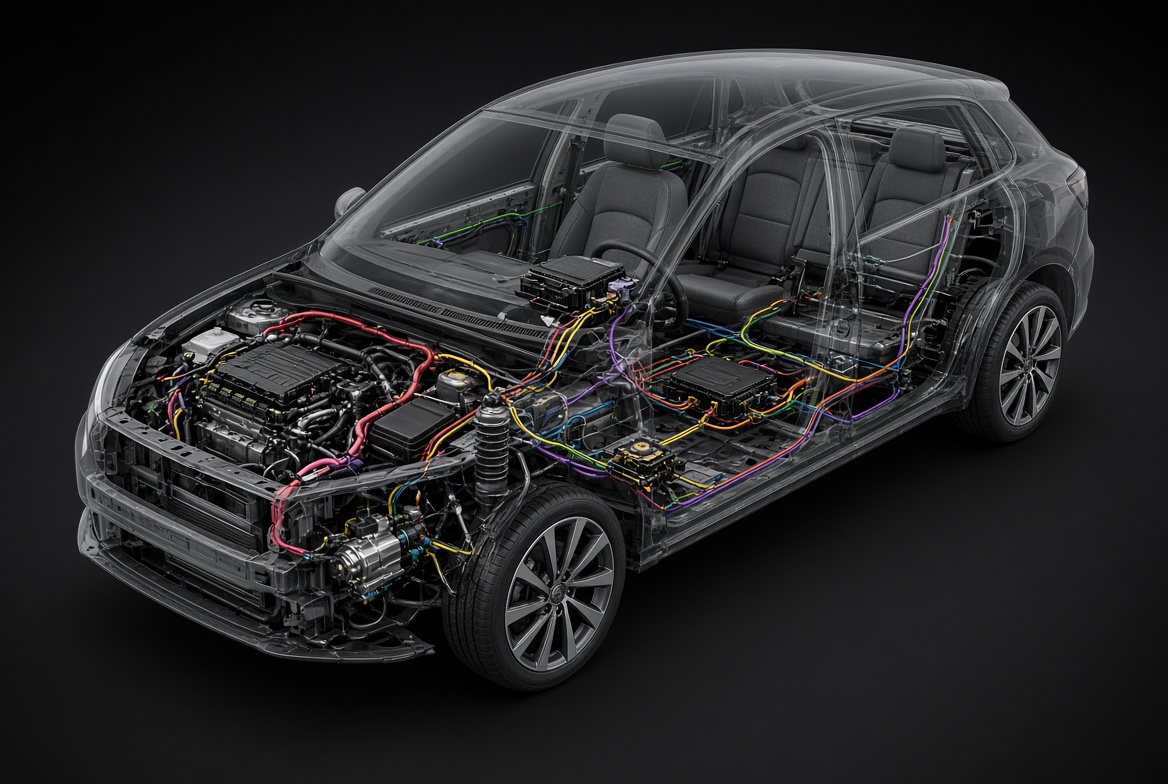

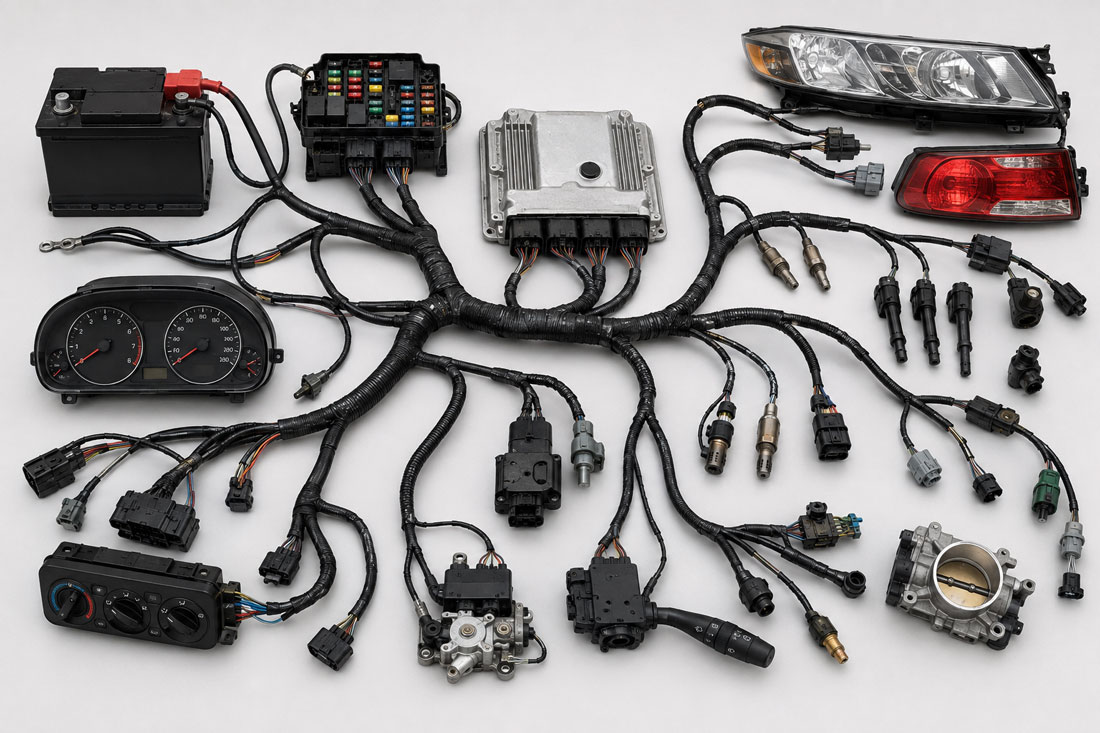

سیستم برق خودرو از چه بخشهایی تشکیل شده است؟
برای اینکه این دانشنامه را راحتتر دنبال کنیم، بهتر است کل سیستم را به چند خانواده تقسیم کنیم:
| خانواده | نمونه اجزا | وظیفه اصلی |
|---|---|---|
| تأمین انرژی | باتری، دینام | تولید و ذخیره برق |
| استارت | استارت، سلونوئید، رله | چرخاندن موتور برای روشن شدن |
| توزیع برق | کابل، جعبه فیوز، رله | انتقال و توزیع برق |
| حفاظت | فیوز، فیوز اصلی | محافظت مدار |
| کنترل | ECU، BCM و ماژولها | تصمیمگیری و کنترل |
| ورودی | سنسورها و کلیدها | دریافت اطلاعات |
| خروجی | موتورها، شیرها، چراغها | اجرای فرمان |
| ارتباطات | CAN، LIN و Gateway | تبادل اطلاعات |
| تشخیص | OBD، دیاگ | شناسایی و بررسی خطا |

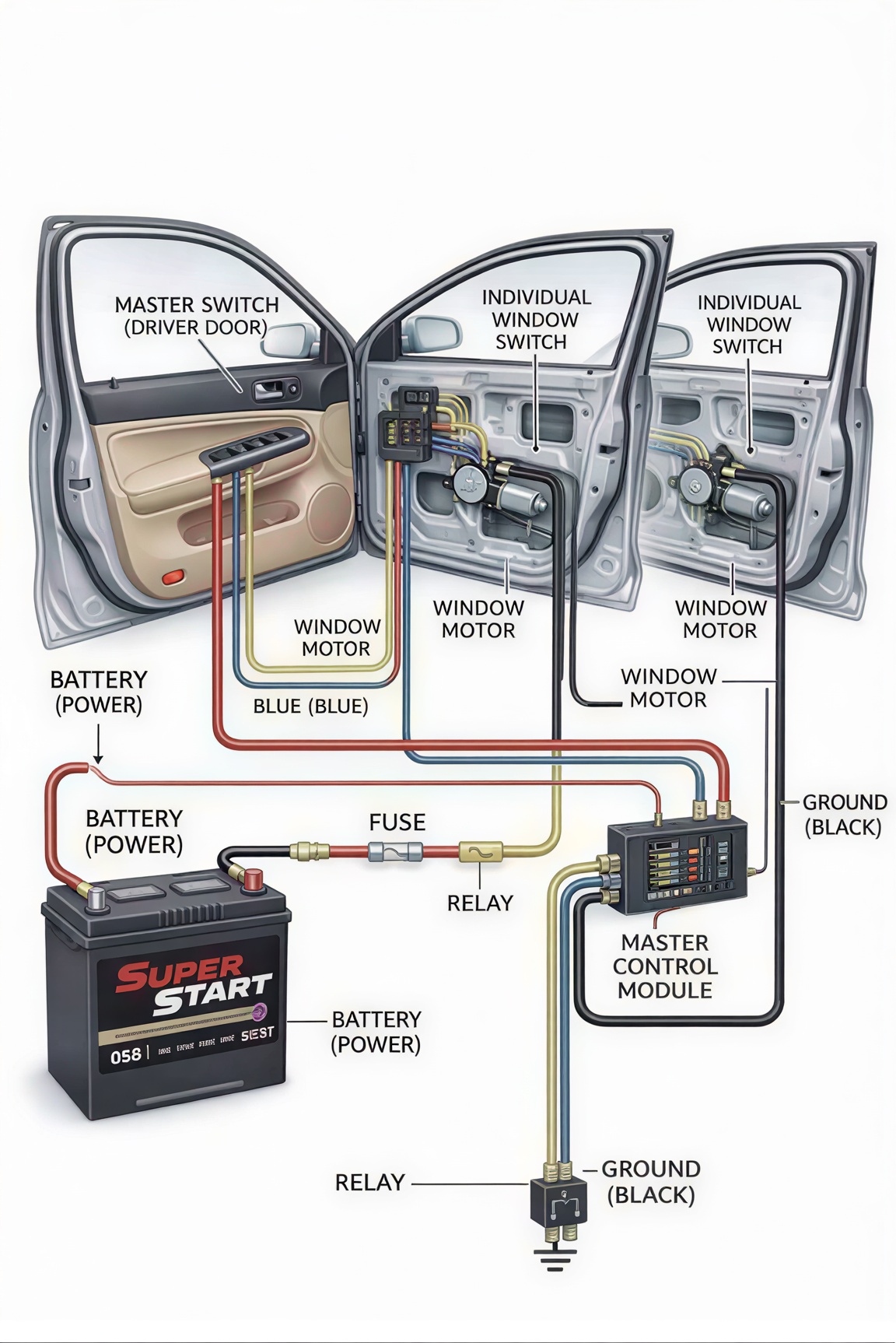

یک مدار برق خودرو را خیلی ساده تصور کنیم
برای اینکه برق خودرو را بفهمیم، لازم نیست از همان ابتدا سراغ ECU و CAN Bus برویم.
اول باید مفهوم مدار الکتریکی را بشناسیم.
یک مدار ساده حداقل به یک منبع انرژی، مسیر انتقال، مصرفکننده و مسیر برگشت نیاز دارد.
مثلاً در سادهترین حالت:
باتری → سیم → لامپ → سیم برگشت → باتری
وقتی مسیر کامل باشد، جریان الکتریکی برقرار میشود و لامپ روشن میشود.
در مدار واقعی خودرو، این مسیر بسیار پیچیدهتر است و ممکن است بین باتری و مصرفکننده، فیوز، رله، سوئیچ، ماژول کنترل و چندین اتصال وجود داشته باشد.
اما اصل موضوع همچنان همان است:
منبع → مسیر → کنترل و حفاظت → مصرفکننده → مسیر برگشت
این مدل ساده یکی از مهمترین مفاهیمی است که یک هنرجوی برق خودرو باید یاد بگیرد.
🟨 نکته آموزشی برای تازهکارها
اگر تازه وارد برق خودرو شدهاید، از حفظ کردن نام صدها قطعه شروع نکنید.
در عوض، برای هر ایراد ابتدا این پنج سؤال را بپرسید:
برق از کجا میآید؟
از چه مسیری عبور میکند؟
چه چیزی آن را کنترل میکند؟
مصرفکننده چیست؟
مسیر برگشت برق کجاست؟
بخش بزرگی از عیبیابی برق خودرو در واقع پیدا کردن پاسخ همین پنج سؤال است.

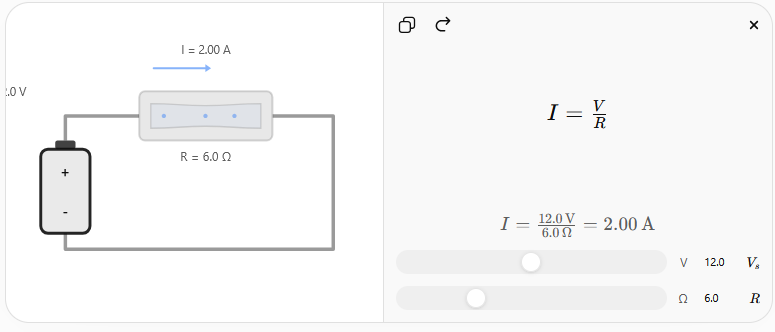

ولتاژ، جریان و مقاومت در خودرو یعنی چه؟
این سه واژه تقریباً در تمام مباحث برق خودرو دیده میشوند:
Voltage — ولتاژ
Current — جریان
Resistance — مقاومت
اگر این سه مفهوم را درست متوجه شوید، ورود به مباحث فنیتر بسیار آسانتر میشود.
ولتاژ چیست؟
ولتاژ را میتوان به زبان ساده اختلاف پتانسیل الکتریکی دانست؛ یعنی عاملی که باعث میشود جریان بتواند در یک مدار حرکت کند.
در خودروهای متداول، سیستم اصلی برق معمولاً حول یک معماری ۱۲ ولتی شکل گرفته است، هرچند ولتاژ واقعی سیستم هنگام شارژ و همچنین ولتاژ مورد نیاز برخی مدارهای خاص میتواند متفاوت باشد.
جریان چیست؟
جریان، مقدار عبور بار الکتریکی در مدار است و با واحد آمپر (A) بیان میشود.
مثلاً موتور استارت در لحظه راهاندازی میتواند جریان بسیار بیشتری نسبت به یک چراغ کوچک مصرف کند.
مقاومت چیست؟
مقاومت، میزان مخالفت یک مسیر یا قطعه با عبور جریان است و با واحد اهم (Ω) بیان میشود.
در سیمکشی خودرو، مقاومت ناخواسته در یک اتصال یا کانکتور میتواند باعث افت ولتاژ و ایجاد اختلال شود.
چرا یک اتصال بدنه خراب میتواند کلی مشکل ایجاد کند؟
این یکی از مهمترین موضوعات برق خودرو است.
بسیاری از قطعات خودرو فقط یک سیم مثبت دریافت نمیکنند؛ برای کامل شدن مدار، جریان باید مسیر برگشت مناسبی نیز داشته باشد.
در بسیاری از خودروها، بدنه فلزی خودرو بهعنوان بخش مهمی از مسیر برگشت منفی مورد استفاده قرار میگیرد.
بنابراین اگر اتصال بدنه:
- شل باشد؛
- سولفاته شده باشد؛
- زنگزده باشد؛
- سیم آن آسیب دیده باشد؛
- یا مقاومت غیرعادی پیدا کرده باشد،
ممکن است قطعهای ظاهراً سالم باشد اما درست کار نکند.
🟥 هشدار مهم
یکی از اشتباهات رایج در عیبیابی برق خودرو این است که هر بار که یک قطعه کار نمیکند، خود همان قطعه را مقصر بدانیم.
مثلاً:
چراغ روشن نمیشود → پس لامپ خراب است.
در حالی که ممکن است مشکل از:
- فیوز
- رله
- سوکت
- سیم مثبت
- اتصال بدنه
- کلید
- یا ماژول کنترل
باشد.
عیبیابی برق یعنی پیدا کردن علت، نه حدس زدن قطعه.
باتری، دینام و استارت؛ سه عضو اصلی سیستم برق خودرو
اگر بخواهیم سیستم برق یک خودروی معمولی را به سادهترین شکل تصور کنیم، سه قطعه در مرکز توجه قرار میگیرند:
باتری، دینام و موتور استارت.
البته در خودروهای مدرن قطعات و ماژولهای بسیار بیشتری وجود دارند، اما شناخت همین سه مورد، پایه خوبی برای فهم سیستم برق خودرو ایجاد میکند.
نکته مهم این است که این سه قطعه وظیفه یکسانی ندارند.
باتری برق را ذخیره میکند.
دینام برق تولید میکند.
استارت با استفاده از انرژی الکتریکی، موتور را برای روشن شدن میچرخاند.
این تفاوت ساده، یکی از اولین چیزهایی است که باید در عیبیابی برق خودرو بهدرستی درک شود.
باتری خودرو دقیقاً چه کاری انجام میدهد؟
باتری را میتوان مخزن انرژی الکتریکی خودرو دانست؛ اما وظیفه آن فقط ذخیره برق نیست.
مهمترین وظایف باتری عبارتاند از:
- تأمین انرژی مورد نیاز برای استارت موتور
- تأمین برق سیستمهای خودرو زمانی که موتور خاموش است
- کمک به تأمین جریان مورد نیاز هنگام افزایش ناگهانی مصرف
- تثبیت نسبی ولتاژ سیستم برق
- تأمین انرژی برخی تجهیزات هنگام خاموش بودن موتور
وقتی خودرو خاموش است، دینام نمیچرخد و در نتیجه باتری منبع اصلی انرژی الکتریکی خودرو خواهد بود.
وقتی موتور روشن میشود، نقش دینام بسیار پررنگتر میشود.
نکته مهم: باتری فقط برای استارت نیست
این تصور که «باتری فقط برای روشن کردن خودرو است» یکی از اشتباهات رایج است.
در خودروهای امروزی، حتی زمانی که موتور خاموش است، سیستمهای مختلفی ممکن است به برق نیاز داشته باشند.
برای مثال:
- سیستم قفل مرکزی
- دزدگیر
- حافظه برخی تجهیزات
- ECU و برخی ماژولها
- ساعت و تنظیمات الکترونیکی
- سیستمهای نظارتی و امنیتی
میتوانند مقدار مشخصی جریان مصرف کنند.
البته خودرو برای جلوگیری از تخلیه سریع باتری، بسیاری از مصرفکنندهها را پس از مدتی خاموش یا وارد حالت کممصرف میکند.
چرا باتری خودرو خالی میشود؟
خالی شدن باتری همیشه به معنی خراب بودن خود باتری نیست.
این موضوع بسیار مهم است.
باتری ممکن است به دلایل مختلف تخلیه شود:
۱. روشن ماندن مصرفکننده
مثلاً چراغی پس از خاموش کردن خودرو روشن مانده باشد.
۲. خوابیدن خودرو برای مدت طولانی
اگر خودرو برای مدت طولانی استفاده نشود، مصرف بسیار کم سیستمهای الکترونیکی نیز در طول زمان میتواند باتری را تخلیه کند.
۳. خرابی سیستم شارژ
اگر دینام نتواند باتری را بهدرستی شارژ کند، باتری به تدریج ضعیف میشود.
۴. وجود مصرف غیرعادی
گاهی خودرو ظاهراً خاموش است اما یکی از ماژولها، رلهها یا تجهیزات جانبی همچنان جریان زیادی مصرف میکند.
در این حالت اصطلاحاً با مصرف برق در حالت خاموش یا Parasitic Draw مواجه هستیم.
۵. پایان عمر باتری
باتری نیز مانند هر قطعه مصرفی عمر محدودی دارد و ظرفیت آن با گذشت زمان کاهش پیدا میکند.
از کجا بفهمیم باتری خودرو ضعیف شده است؟
علائم ضعف باتری همیشه یکسان نیستند، اما موارد زیر میتوانند هشداردهنده باشند:
- استارت سنگین
- کند چرخیدن موتور هنگام استارت
- کاهش محسوس قدرت چراغها
- تغییر صدای استارت
- روشن شدن سخت خودرو
- نیاز مکرر به باتری به باتری
- افت شدید ولتاژ پس از مدتی خاموش بودن خودرو
البته هیچکدام از این علائم به تنهایی ثابت نمیکنند که باتری حتماً خراب است.

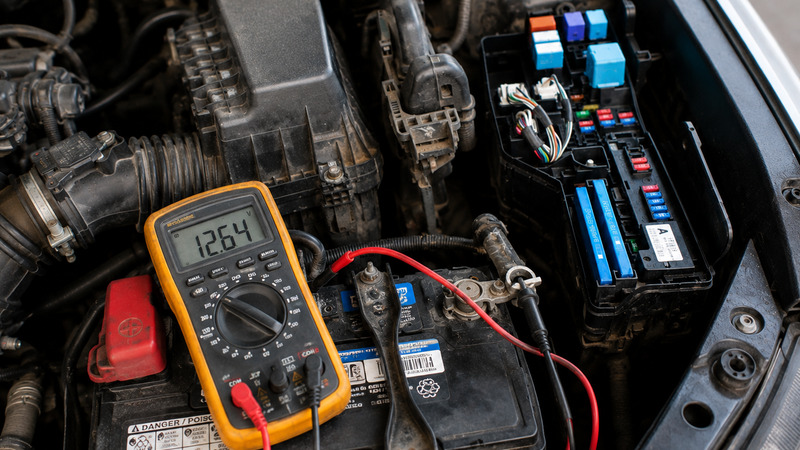

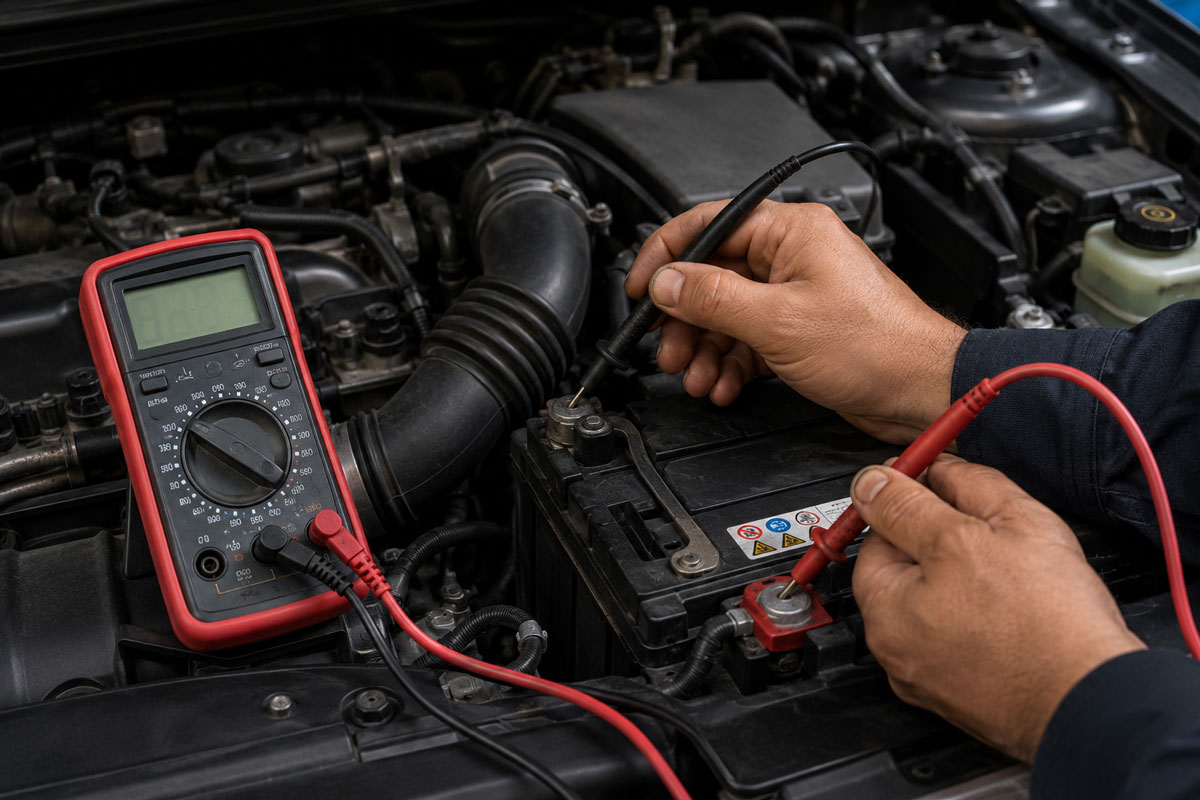

برای تشخیص بهتر باید ولتاژ و در صورت امکان توانایی باتری برای تأمین جریان استارت بررسی شود.
دینام چیست و چه کاری انجام میدهد؟
در خودروهای متداول، دینام یا Alternator وظیفه تولید انرژی الکتریکی را در زمان کار کردن موتور بر عهده دارد.
موتور خودرو با چرخاندن دینام، انرژی مکانیکی را در اختیار آن قرار میدهد و دینام این انرژی را به انرژی الکتریکی تبدیل میکند.
برق تولیدشده سپس برای تأمین نیاز سیستمهای الکتریکی استفاده میشود و بخشی از آن نیز برای شارژ باتری اختصاص پیدا میکند.
به همین دلیل، اگر سیستم شارژ خودرو دچار مشکل شود، حتی یک باتری سالم نیز در نهایت تخلیه خواهد شد.
🟨 یک مثال ساده
فرض کنید صبح خودرو را روشن میکنید.
باتری انرژی لازم برای چرخاندن استارت را فراهم میکند.
موتور روشن میشود.
از این لحظه دینام شروع به تولید انرژی الکتریکی میکند.
برق تولیدشده در اختیار سیستمهای خودرو قرار میگیرد و باتری نیز در شرایط مناسب شارژ میشود.
اگر دینام درست کار نکند، خودرو ممکن است در ابتدا کاملاً طبیعی به نظر برسد؛ زیرا باتری هنوز مقداری انرژی دارد.
اما با ادامه رانندگی، باتری به تدریج تخلیه میشود.
در نهایت ممکن است خودرو خاموش شود و دیگر روشن نشود.
این دقیقاً یکی از دلایلی است که مشکل دینام میتواند در ابتدا شبیه مشکل باتری به نظر برسد.
اجزای اصلی سیستم شارژ
دینام یک قطعه کاملاً ساده نیست و در داخل خود از بخشهای مختلفی تشکیل شده است.
از جمله:
- روتور
- استاتور
- دیودها و مجموعه یکسوساز
- رگولاتور ولتاژ
- پولی
- یاتاقانها و اجزای مکانیکی داخلی
وظیفه این اجزا در کنار یکدیگر این است که انرژی مکانیکی موتور به برق مناسب برای سیستم خودرو تبدیل شود.
در خودروهای جدید، مدیریت شارژ نیز میتواند پیچیدهتر باشد و ECU یا ماژولهای دیگر در کنترل نحوه شارژ نقش داشته باشند.
علائم خرابی دینام چیست؟
یکی از مهمترین نشانهها میتواند روشن شدن چراغ باتری یا سیستم شارژ روی صفحه کیلومتر باشد.
اما علائم دیگری نیز ممکن است مشاهده شوند:
- ضعیف شدن چراغها
- خالی شدن مکرر باتری
- استارت خوردن سخت خودرو
- نوسان یا افت ولتاژ
- صدای غیرعادی از ناحیه دینام
- روشن شدن همزمان چند چراغ هشدار
- اختلال در برخی تجهیزات برقی
در خودروهای مدرن، خرابی سیستم شارژ ممکن است باعث ایجاد مجموعهای از خطاهای ظاهراً نامرتبط شود.
مثلاً ممکن است راننده همزمان شاهد هشدارهای مربوط به ABS، ESP یا سایر سیستمها باشد.
این اتفاق الزاماً به این معنا نیست که همه این سیستمها همزمان خراب شدهاند؛ افت ولتاژ میتواند عملکرد چندین ماژول را تحت تأثیر قرار دهد.

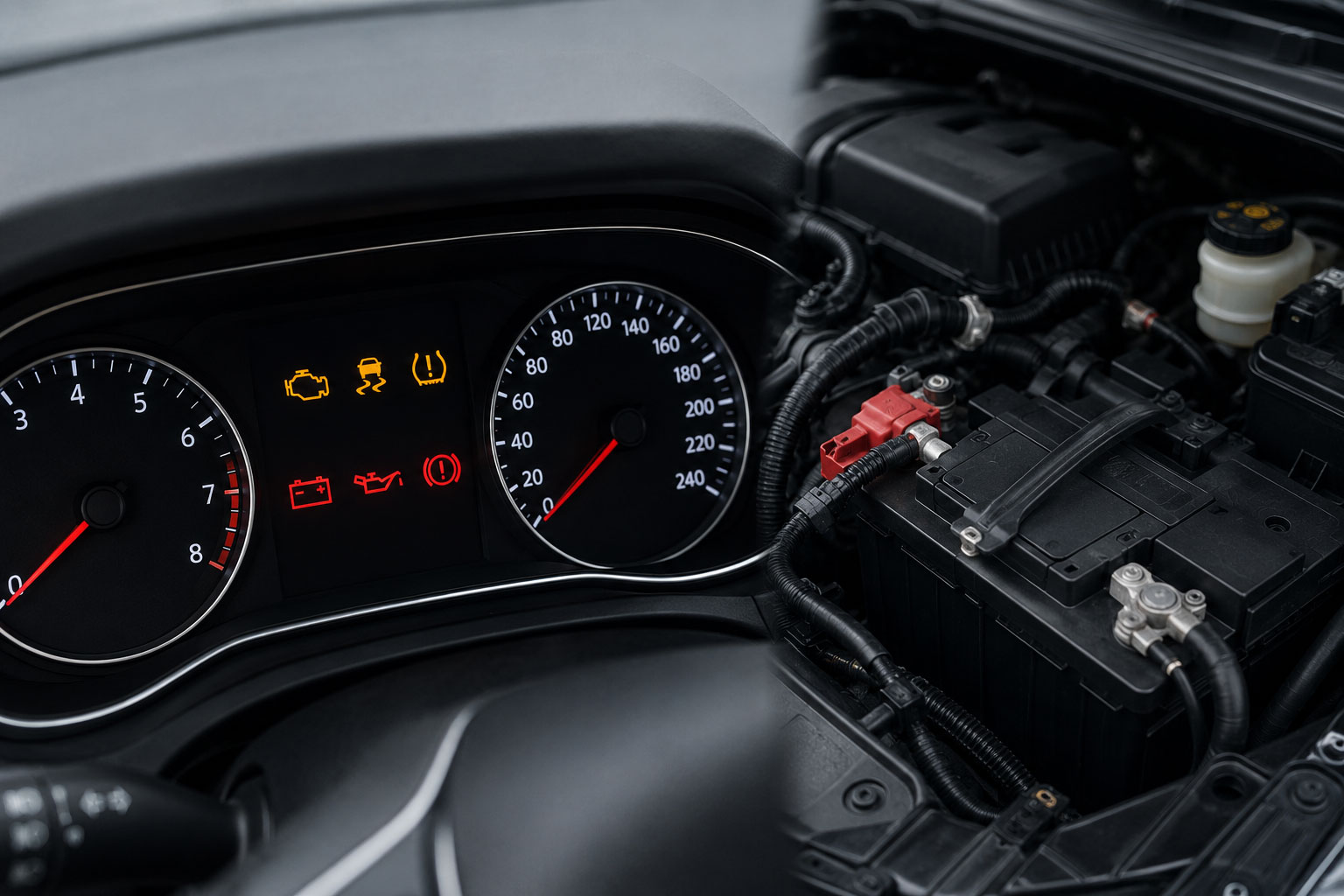

🟥 هشدار: چراغ باتری الزاماً به معنی خرابی باتری نیست
یکی از اشتباهات رایج این است که با روشن شدن چراغ باتری، بلافاصله باتری را مقصر بدانیم.
چراغ باتری معمولاً هشداری درباره سیستم شارژ است و ممکن است علت آن دینام، رگولاتور، تسمه، سیمکشی، اتصالات یا خود باتری باشد.
بنابراین:
چراغ باتری روشن شد → سیستم شارژ را بررسی کنید، نه اینکه فقط باتری را تعویض کنید.
استارت خودرو چیست؟
موتور احتراق داخلی برای شروع کار خود نیاز دارد که میللنگ به حرکت درآید.
موتور استارت این وظیفه را انجام میدهد.
وقتی راننده استارت میزند، جریان زیادی از باتری به موتور استارت میرسد.
موتور استارت این انرژی الکتریکی را به حرکت مکانیکی تبدیل میکند و با درگیر شدن با فلایویل یا مجموعه مربوط به موتور، میللنگ را میچرخاند.
وقتی موتور احتراق را آغاز کرد و خودش شروع به کار کرد، استارت دیگر نباید درگیر باقی بماند.
چرا استارت جریان زیادی مصرف میکند؟
موتور استارت باید در مدت کوتاهی نیروی قابل توجهی ایجاد کند.
در لحظه استارت، غلبه بر مقاومتهای مکانیکی موتور، روغن، تراکم سیلندرها و شرایط دمایی اهمیت دارد.
به همین دلیل جریان مورد نیاز استارت بسیار بیشتر از بسیاری از مصرفکنندههای معمول خودرو است.
این موضوع یک نتیجه مهم دارد:
باتری خودرو باید بتواند جریان استارت کافی فراهم کند.
بنابراین ممکن است یک باتری هنوز بتواند چراغهای خودرو را روشن کند، اما هنگام استارت زدن نتواند جریان کافی در اختیار موتور استارت قرار دهد.
وقتی خودرو استارت نمیخورد، از کجا شروع کنیم؟
«استارت نخوردن» یک اصطلاح کلی است و میتواند چند وضعیت متفاوت داشته باشد.
مثلاً:
حالت اول:
هیچ صدایی هنگام استارت وجود ندارد.
ممکن است مشکل از باتری، اتصالات، سوئیچ، رله، سیستم ضدسرقت، کلید، ماژول کنترل یا مدار فرمان استارت باشد.
حالت دوم:
فقط یک تق شنیده میشود.
ممکن است باتری، اتصالات یا مدار استارت نیاز به بررسی داشته باشد.
حالت سوم:
استارت میچرخد اما موتور روشن نمیشود.
اینجا شرایط کاملاً متفاوت است.
در این حالت ممکن است سیستم استارت وظیفه خود را انجام دهد اما موتور به دلیل مشکل در:
- سوخترسانی
- جرقه
- سنسورها
- ECU
- کمپرس
- سیستم ضدسرقت
روشن نشود.
بنابراین «استارت میخورد ولی روشن نمیشود» با «استارت نمیخورد» یک مشکل واحد نیست.
🟦 نکته طلایی عیبیابی
وقتی خودرو روشن نمیشود، اولین سؤال این نیست که:
«کدام قطعه خراب شده؟»
بلکه باید بپرسیم:
دقیقاً چه اتفاقی هنگام استارت زدن رخ میدهد؟
آیا موتور اصلاً نمیچرخد؟
آیا استارت میچرخد ولی موتور روشن نمیشود؟
آیا استارت کند میچرخد؟
آیا فقط صدای تق شنیده میشود؟
همین تفاوت کوچک میتواند مسیر عیبیابی را کاملاً تغییر دهد.
تفاوت باتری، دینام و استارت در یک جدول
| قطعه | وظیفه اصلی | زمان اهمیت بیشتر |
|---|---|---|
| باتری | ذخیره و تأمین انرژی الکتریکی | هنگام استارت و زمان خاموش بودن موتور |
| دینام | تولید برق و شارژ باتری | هنگام روشن بودن موتور |
| استارت | چرخاندن موتور برای آغاز کار | هنگام روشن کردن خودرو |
یک جمله برای به خاطر سپردن:
باتری انرژی میدهد، دینام انرژی تولید میکند و استارت موتور را میچرخاند.
🟥 هشدار مهم برای عیبیابی
اگر چند سیستم الکترونیکی خودرو همزمان دچار اختلال شدهاند، قبل از اینکه سراغ تعویض تکتک ماژولها بروید، موارد پایه را بررسی کنید:
باتری → اتصالات → اتصال بدنه → سیستم شارژ → فیوزها و تغذیه ماژولها
گاهی یک مشکل ساده در تأمین برق میتواند دهها علامت ظاهراً پیچیده ایجاد کند.
سیستم شارژ خودرو؛ دینام چگونه برق تولید میکند؟
در بخش قبل دیدیم که باتری انرژی الکتریکی را ذخیره میکند و استارت از این انرژی برای چرخاندن موتور استفاده میکند. اما یک سؤال مهم باقی میماند:
وقتی موتور روشن شد، چه چیزی باتری را دوباره شارژ میکند؟
پاسخ، در خودروهای احتراق داخلی معمولی، دینام یا آلترناتور است.
اما عملکرد سیستم شارژ کمی پیچیدهتر از این جمله ساده است. دینام باید در شرایط مختلف، با دور موتورهای متفاوت و با مصرفکنندههای متعدد، برق مورد نیاز خودرو را تأمین کند و در عین حال ولتاژ سیستم را در محدوده مناسب نگه دارد.
دینام چگونه برق تولید میکند؟
دینام انرژی مکانیکی موتور را دریافت میکند.
این انرژی از طریق تسمه و پولی به دینام منتقل میشود و باعث چرخش بخش داخلی آن میشود.
در داخل دینام، میدان مغناطیسی و سیمپیچها به شکلی قرار گرفتهاند که با چرخش روتور، در سیمپیچهای استاتور جریان الکتریکی القا میشود.
برق تولیدشده در ابتدا جریان متناوب (AC) است؛ در حالی که سیستم برق خودرو و باتری به جریان مستقیم (DC) نیاز دارند.
بنابراین برق تولیدشده باید یکسوشود.
این کار توسط مجموعه دیودها یا یکسوساز دینام انجام میشود.
پس به شکل بسیار ساده:
حرکت موتور → چرخش دینام → تولید AC → یکسوسازی → DC → مصرفکنندهها و شارژ باتری
🟦 نکته آموزشی
لازم نیست برای عیبیابی اولیه خودرو تمام جزئیات الکترومغناطیس داخل دینام را بدانید.
برای یک کاربر عادی مهمتر است بداند:
دینام باید در زمان روشن بودن موتور، انرژی الکتریکی کافی برای سیستم خودرو فراهم کند و باتری را در شرایط مناسب شارژ نگه دارد.
برای یک برقکار خودرو، شناخت روتور، استاتور، دیودها، رگولاتور، مدار تحریک و نحوه کنترل شارژ اهمیت بیشتری پیدا میکند.
رگولاتور دینام چیست؟
اگر دینام را فقط به عنوان یک «تولیدکننده برق» تصور کنیم، یک مشکل ایجاد میشود.
دور موتور خودرو ثابت نیست.
وقتی موتور در دور آرام کار میکند، دینام یک سرعت دارد و وقتی راننده دور موتور را افزایش میدهد، سرعت چرخش دینام نیز تغییر میکند.
در نتیجه اگر تولید برق بدون کنترل انجام شود، ولتاژ سیستم میتواند بیش از حد افزایش پیدا کند.
اینجاست که رگولاتور ولتاژ (Voltage Regulator) اهمیت پیدا میکند.
رگولاتور وظیفه دارد میزان خروجی سیستم شارژ را کنترل کند تا ولتاژ در محدوده مناسب باقی بماند.
در خودروهای جدید، این مدیریت میتواند با سیستمهای الکترونیکی خودرو نیز ارتباط داشته باشد و کنترل شارژ نسبت به خودروهای قدیمی هوشمندتر باشد.
چرا ولتاژ شارژ دقیقاً ۱۲ ولت نیست؟
یکی از اشتباهات رایج افراد تازهکار این است که تصور میکنند چون باتری «۱۲ ولتی» است، هنگام روشن بودن خودرو نیز باید دقیقاً ۱۲ ولت اندازهگیری شود.
اینطور نیست.
عدد ۱۲ ولت در واقع نامگذاری اسمی باتری است.
هنگامی که موتور خاموش است، باتری سالم و کاملاً شارژشده معمولاً ولتاژی بالاتر از عدد اسمی ۱۲ ولت نشان میدهد.
هنگام روشن بودن موتور نیز سیستم شارژ باید ولتاژی بالاتر از ولتاژ استراحت باتری ایجاد کند تا امکان شارژ باتری وجود داشته باشد.
مقدار دقیق ولتاژ به نوع خودرو، سیستم مدیریت شارژ، دمای محیط، وضعیت باتری و شرایط کاری بستگی دارد.
بنابراین نباید یک عدد ثابت را بهعنوان معیار تمام خودروها در نظر گرفت.
قانون اهم و ارتباط آن با عیبیابی برق خودرو
برای ورود به عیبیابی سیستم برق، باید یک رابطه بسیار مهم را بشناسیم:
رابطه بین ولتاژ، جریان و مقاومت به ما کمک میکند بفهمیم چرا افزایش مقاومت در یک مسیر میتواند باعث افت عملکرد مصرفکننده شود.
برای مثال تصور کنید یک اتصال یا کابل دچار خوردگی شده است.
ممکن است سیم از بیرون کاملاً سالم به نظر برسد، اما اتصال ضعیف آن مقاومت ناخواستهای در مدار ایجاد کند.
در نتیجه، بخشی از ولتاژ قبل از رسیدن به مصرفکننده از دست میرود.
این همان جایی است که تست افت ولتاژ در عیبیابی برق خودرو اهمیت پیدا میکند.
افت ولتاژ چیست؟
افت ولتاژ یعنی اختلاف ولتاژی که در هنگام عبور جریان، روی یک قسمت از مدار ایجاد میشود.
در یک مدار سالم، افت ولتاژ ناخواسته روی سیم و اتصالات باید بسیار کم باشد.
اما اگر:
- کابل آسیب دیده باشد؛
- اتصال شل باشد؛
- ترمینال سولفاته شده باشد؛
- سوکت اکسید شده باشد؛
- اتصال بدنه ضعیف باشد؛
- یا سطح تماس مناسب نباشد،
ممکن است افت ولتاژ افزایش پیدا کند.
در چنین شرایطی، ممکن است قطعه سالم باشد اما به دلیل برق نامناسب، عملکرد مطلوبی نداشته باشد.
🟨 مثال ساده
فرض کنید یک چراغ باید برق مناسبی دریافت کند.
لامپ سالم است.
فیوز هم سالم است.
اما سوکت چراغ دچار خوردگی شده است.
در این شرایط ممکن است چراغ:
- کمنور شود؛
- گاهی روشن و خاموش شود؛
- با تکان خوردن خودرو تغییر وضعیت دهد؛
- یا حتی کاملاً از کار بیفتد.
اگر فقط خود لامپ را تعویض کنیم، مشکل حل نخواهد شد.
عیب در مسیر برق است، نه مصرفکننده.
اتصال بدنه و سیستم شارژ
اتصال بدنه ضعیف فقط باعث اختلال در چراغها و تجهیزات کابین نمیشود.
سیستم شارژ نیز به اتصالات الکتریکی مناسب نیاز دارد.
وجود مقاومت غیرعادی در مسیرهای مثبت یا منفی میتواند باعث شود:
- شارژ باتری درست انجام نشود؛
- ولتاژ اندازهگیریشده گمراهکننده باشد؛
- تجهیزات الکترونیکی دچار خطا شوند؛
- یا سیستم شارژ رفتار ناپایدار داشته باشد.
به همین دلیل، یک برقکار حرفهای هنگام عیبیابی فقط خود دینام را نگاه نمیکند؛ بلکه مسیرهای تغذیه و اتصال بدنه را نیز بررسی میکند.
علائم خرابی سیستم شارژ
خرابی سیستم شارژ میتواند خود را به شکلهای مختلفی نشان دهد.
مهمترین علائم:
- روشن شدن چراغ باتری
- خالی شدن مکرر باتری
- ضعیف شدن چراغها
- تغییر شدت نور چراغها
- استارت ضعیف پس از رانندگی
- اختلال در تجهیزات برقی
- ایجاد چند خطای الکترونیکی
- صدای غیرعادی از دینام
- بوی سوختگی در اطراف دینام یا سیمکشی
- خاموش شدن خودرو در حین حرکت در شرایط شدید
البته این علائم اختصاصی دینام نیستند و باید همراه با تستهای مناسب بررسی شوند.
تفاوت خرابی باتری و خرابی دینام
این دو مورد بسیار با یکدیگر اشتباه گرفته میشوند.
فرض کنید صبح خودرو روشن نمیشود.
راننده باتری را باتریبهباتری میکند و خودرو روشن میشود.
اگر بعد از چند ساعت دوباره خودرو روشن نشود، دو احتمال مهم وجود دارد:
باتری توان نگهداری شارژ را ندارد.
یا:
دینام باتری را به اندازه کافی شارژ نمیکند.
حتی ممکن است هر دو مشکل همزمان وجود داشته باشند.
به همین دلیل تعویض فوری باتری بدون بررسی سیستم شارژ همیشه تصمیم درستی نیست.
جدول تشخیص اولیه
| علامت | احتمال باتری | احتمال دینام/شارژ |
|---|---|---|
| استارت کند | زیاد | ممکن |
| خالی شدن باتری پس از چند روز | زیاد | ممکن |
| خالی شدن باتری پس از رانندگی | ممکن | زیاد |
| روشن شدن چراغ باتری حین حرکت | کم | زیاد |
| ضعیف شدن چراغها هنگام کار موتور | ممکن | زیاد |
| نیاز مکرر به باتریبهباتری | زیاد | زیاد |
| صدای مکانیکی از دینام | کم | زیاد |
تسمه دینام چه نقشی دارد؟
دینام برای تولید برق باید بچرخد.
در بسیاری از خودروهای احتراق داخلی، انتقال حرکت از موتور به دینام توسط یک تسمه انجام میشود.
بنابراین اگر تسمه:
- پاره شود؛
- بیش از حد شل شود؛
- ترکخورده باشد؛
- لغزش داشته باشد؛
- یا یکی از پولیها و هرزگردهای مرتبط دچار مشکل شود،
ممکن است عملکرد دینام مختل شود.
در برخی خودروها یک تسمه چندین قطعه را بهطور همزمان به حرکت درمیآورد؛ بنابراین خرابی آن ممکن است پیامدهای دیگری نیز داشته باشد.
🟥 هشدار ایمنی
هرگز تسمه، پولی یا قطعات متحرک موتور روشن را با دست بررسی نکنید.
بازرسی چشمی و تست مکانیکی باید با رعایت کامل اصول ایمنی و در شرایط مناسب انجام شود.
همچنین اگر تسمه دچار ترک، پارگی، خوردگی شدید یا آسیب جدی شده است، رانندگی با خودرو میتواند خطرناک باشد.
صدای دینام چه چیزی را نشان میدهد؟
گاهی خرابی دینام ابتدا با یک صدای مکانیکی خود را نشان میدهد.
مثلاً:
- زوزه
- صدای ساییدگی
- صدای بلبرینگ
- صدای جیرجیر
- صدای چرخش غیرطبیعی
اما باید توجه داشت که در محفظه موتور قطعات چرخان زیادی وجود دارند.
ممکن است صدایی که تصور میکنیم از دینام است، در واقع از:
- تسمه
- هرزگرد
- سفتکن
- کمپرسور کولر
- پمپ یا قطعه جانبی دیگر
باشد.
به همین دلیل محل تقریبی صدا به تنهایی برای تشخیص کافی نیست.
تست سیستم شارژ با مولتیمتر
مولتیمتر یکی از ابزارهای مهم برقکار خودرو است.
برای یک آماتور، مهمترین نکته این است که بداند مولتیمتر میتواند برای بررسی اولیه ولتاژ باتری و سیستم شارژ استفاده شود.
اما یک اندازهگیری ساده نباید با تشخیص کامل دینام اشتباه گرفته شود.
برای بررسی دقیقتر ممکن است لازم باشد شرایط مختلفی آزمایش شود:
- خودرو خاموش
- موتور روشن در دور آرام
- روشن بودن مصرفکنندهها
- افزایش دور موتور
- بررسی افت ولتاژ مسیر مثبت
- بررسی افت ولتاژ مسیر منفی
و در صورت نیاز تستهای تخصصیتر انجام شود.
🟦 نکته برای آماتورها
در برق خودرو یک قانون بسیار مفید وجود دارد:
اول اندازهگیری، بعد نتیجهگیری.
اگر خودرو مشکل شارژ دارد، به جای اینکه بگوییم:
«دینام خراب است.»
بهتر است بگوییم:
«باید ولتاژ و مسیر شارژ را بررسی کنیم.»
این تغییر کوچک در نوع فکر کردن، شما را از تعویضکار قطعه به سمت عیبیاب واقعی میبرد.
چرا تست افت ولتاژ اهمیت دارد؟
فرض کنید دینام سالم است.
باتری نیز سالم است.
اما کابل یا اتصال بین آنها مشکل دارد.
ممکن است با نگاه کردن به قطعات هیچ ایراد واضحی دیده نشود.
در اینجا تست افت ولتاژ میتواند مشخص کند که هنگام عبور جریان، چه مقدار ولتاژ در مسیر از دست میرود.
این تست برای بررسی:
- کابل مثبت
- اتصال بدنه
- کابل منفی
- اتصالات دینام
- اتصالات باتری
بسیار کاربردی است.
آیا افزایش دور موتور باید همیشه ولتاژ را زیاد کند؟
نه لزوماً.
این یکی از نکات مهم خودروهای مدرن است.
در سیستمهای سادهتر، رفتار ولتاژ شارژ ممکن است قابل پیشبینیتر باشد، اما در خودروهای جدید سیستم مدیریت انرژی میتواند شارژ را بر اساس شرایط مختلف کنترل کند.
عواملی مانند:
- دمای باتری
- وضعیت شارژ باتری
- بار الکتریکی
- شرایط رانندگی
- استراتژی مدیریت انرژی خودرو
میتوانند بر رفتار سیستم شارژ تأثیر بگذارند.
بنابراین برای خودروهای مدرن، تفسیر یک عدد ولتاژ باید با توجه به طراحی همان خودرو انجام شود.
باتریبهباتری کردن؛ راهحل است یا فقط کمک موقت؟
باتریبهباتری میتواند در شرایطی که باتری تخلیه شده است، برای روشن کردن خودرو کمک کند.
اما یک نکته مهم وجود دارد:
باتریبهباتری علت تخلیه باتری را برطرف نمیکند.
اگر علت تخلیه:
- خرابی دینام
- مصرف برق غیرعادی
- باتری فرسوده
- اتصال یا سیمکشی معیوب
باشد، بعد از مدتی مشکل دوباره برمیگردد.
پس باتریبهباتری را باید بیشتر یک راهحل موقت برای راهاندازی خودرو دانست، نه تعمیر سیستم برق.
🟥 هشدار مهم درباره باتریبهباتری
اتصال اشتباه کابلها میتواند باعث آسیب به تجهیزات الکتریکی خودرو شود.
در خودروهای جدید که تعداد ماژولها و تجهیزات الکترونیکی زیاد است، رعایت روش صحیح اتصال اهمیت بیشتری دارد.
اگر درباره قطبهای باتری یا روش صحیح اتصال مطمئن نیستید، بهتر است از فرد متخصص کمک بگیرید.
فیوز، رله و جعبهفیوز؛ محافظان مدارهای برق خودرو
اگر باتری را منبع انرژی و سیمکشی را مسیر انتقال برق بدانیم، فیوز و رله دو قطعه بسیار مهم در مدیریت و حفاظت مدارهای الکتریکی خودرو هستند.
این دو قطعه گاهی در کنار هم نام برده میشوند، اما وظیفهشان کاملاً یکسان نیست.
فیوز بیشتر برای حفاظت مدار در برابر جریان بیش از حد استفاده میشود.
رله بیشتر برای کنترل یک مدار با جریان یا توان بالاتر توسط یک فرمان کمجریان به کار میرود.
شناخت همین تفاوت ساده، بخش مهمی از آموزش برق خودرو است.
فیوز خودرو چیست؟
فیوز یک قطعه حفاظتی است که در مسیر مدار قرار میگیرد.
داخل فیوز یک عنصر فلزی با ظرفیت مشخص وجود دارد. اگر جریان عبوری از حد طراحیشده بیشتر شود، این عنصر گرم شده و در نهایت قطع میشود.
با قطع شدن فیوز، مسیر جریان باز میشود و از ادامه عبور جریان غیرعادی جلوگیری میکند.
به زبان ساده:
فیوز عمداً قطعهای است که در صورت خطر، خودش را قربانی میکند تا بخشهای گرانتر مدار آسیب نبینند.
چرا فیوز میسوزد؟
سوختن فیوز همیشه یک علت دارد؛ اما علت آن الزاماً خود فیوز نیست.
مهمترین دلایل عبارتاند از:
- اتصال کوتاه
- آسیب سیمکشی
- ورود آب به سوکت یا مدار
- خرابی یک مصرفکننده
- گیرپاژ یک موتور الکتریکی
- نصب تجهیزات جانبی غیراصولی
- اتصال اشتباه سیمها
- عبور جریان بیشتر از ظرفیت طراحی مدار
بنابراین اگر یک فیوز مرتباً میسوزد، تعویض مداوم فیوز راهحل نیست.
باید علت افزایش جریان پیدا شود.
🟥 مهمترین اشتباه هنگام تعویض فیوز
اگر فیوز ۱۰ آمپر سوخته است، نباید برای اینکه «دیگر نسوزد»، فیوز ۲۰ یا ۳۰ آمپر نصب کنیم.
این کار میتواند بسیار خطرناک باشد.
ظرفیت فیوز بر اساس ظرفیت سیمکشی و اجزای مدار انتخاب شده است.
اگر جریان بیش از حد ایجاد شود و فیوز با ظرفیت بالاتر جایگزین شده باشد، ممکن است قبل از قطع شدن فیوز، سیمکشی بیش از حد گرم شود.
گرم شدن شدید سیمها میتواند باعث آسیب عایق، ذوب شدن سیمها و حتی آتشسوزی شود.
پس یک قانون ساده:
فیوز قویتر، فیوز بهتر نیست.
جعبهفیوز خودرو چیست؟
خودرو معمولاً تعداد زیادی مدار الکتریکی دارد.
برای مدیریت و توزیع این مدارها، فیوزها و در بسیاری از موارد رلهها در مجموعههایی به نام جعبهفیوز یا Fuse Box قرار میگیرند.
بسته به طراحی خودرو ممکن است بیش از یک مجموعه فیوز وجود داشته باشد.
مثلاً:
جعبهفیوز محفظه موتور
معمولاً بخشی از مدارهای پرقدرتتر و سیستمهای مربوط به محفظه موتور را در خود جای میدهد.
جعبهفیوز داخل کابین
ممکن است مدارهای مربوط به تجهیزات کابین، سیستمهای رفاهی، روشنایی داخلی، قفلها، شیشهها و ماژولهای مختلف را پوشش دهد.
اما این تقسیمبندی در همه خودروها یکسان نیست.
همیشه باید به نقشه فیوز همان خودرو مراجعه کرد.
فیوزها چه چیزهایی را محافظت میکنند؟
بسته به طراحی خودرو، یک فیوز ممکن است مربوط به یک مصرفکننده خاص یا مجموعهای از مصرفکنندهها باشد.
برای مثال ممکن است فیوزی برای:
- چراغها
- بوق
- سیستم صوتی
- شیشهبالابر
- برفپاککن
- فن
- ECU
- انژکتورها
- پمپ سوخت
- ABS
- تجهیزات کابین
در نظر گرفته شده باشد.
در خودروهای مدرن، بعضی فیوزها ممکن است به تغذیه یک ماژول مربوط باشند و آن ماژول چندین عملکرد مختلف را کنترل کند.
به همین دلیل، سوختن یک فیوز گاهی میتواند باعث از کار افتادن چند سیستم به ظاهر نامرتبط شود.
رله خودرو چیست؟
رله را میتوان یک کلید الکتریکی قابل کنترل دانست.
هدف اصلی آن این است که یک مدار کنترلی کمجریان بتواند یک مدار پرجریانتر را کنترل کند.
مثلاً فرض کنید یک مصرفکننده جریان نسبتاً زیادی نیاز دارد.
اگر بخواهیم جریان کامل آن را مستقیماً از یک کلید کوچک عبور دهیم، ممکن است کلید و سیمکشی مربوط به آن مناسب نباشند.
در اینجا رله میتواند بین مدار فرمان و مدار قدرت قرار بگیرد.
🟦 یک مثال ساده برای درک رله
فرض کنید دکمهای در کابین خودرو باید یک مصرفکننده پرقدرت را روشن کند.
به جای اینکه جریان اصلی مصرفکننده را از داخل همان دکمه عبور دهیم:
دکمه → فرمان رله
و سپس:
رله → برق اصلی مصرفکننده
در نتیجه دکمه فقط مدار فرمان را کنترل میکند و جریان اصلی از مسیر مناسبتری عبور میکند.
اجزای ساده یک رله
در یک رله معمولی میتوانیم دو بخش اصلی در نظر بگیریم:
مدار فرمان
جریانی که سیمپیچ رله را فعال میکند.
مدار قدرت
مسیری که پس از فعال شدن رله، جریان مصرفکننده را برقرار میکند.
البته رلههای خودرو میتوانند طراحیهای متفاوتی داشته باشند و همه آنها دقیقاً ساختار یکسانی ندارند.
تفاوت فیوز و رله در یک نگاه
| ویژگی | فیوز | رله |
|---|---|---|
| وظیفه اصلی | حفاظت مدار | کنترل مدار |
| در برابر جریان بیش از حد | قطع میشود | الزاماً برای این کار نیست |
| قابل استفاده مجدد | معمولاً خیر | بله |
| نقش کنترلی | ندارد | دارد |
| هدف اصلی | جلوگیری از آسیب مدار | کنترل جریان مصرفکننده |
بنابراین:
فیوز محافظ است.
رله کنترلکننده است.
و این دو میتوانند در یک مدار در کنار یکدیگر کار کنند.
اگر رله خراب شود چه اتفاقی میافتد؟
خرابی رله میتواند علائم مختلفی ایجاد کند.
مثلاً:
- مصرفکننده اصلاً روشن نشود؛
- مصرفکننده دائماً روشن بماند؛
- عملکرد متناوب داشته باشد؛
- با گرم شدن خودرو مشکل ظاهر شود؛
- یا با لرزش خودرو قطع و وصل شود.
اما باز هم نباید صرفاً بر اساس علامت بگوییم «رله خراب است».
مشکل ممکن است از:
- تغذیه رله
- فرمان رله
- اتصال بدنه
- سوکت
- سیمکشی
- مصرفکننده
- یا خود رله
باشد.
آیا میتوان رلهها را با یکدیگر جابهجا کرد؟
در برخی خودروها ممکن است دو رله از نظر مشخصات و شماره پایه کاملاً مشابه باشند.
در این شرایط، تعویض موقت آنها میتواند یکی از روشهای تشخیص باشد.
اما این کار فقط زمانی قابل انجام است که مشخصات رلهها واقعاً یکسان باشد.
ظاهر مشابه، دلیل کافی برای جابهجایی نیست.
تعداد پایهها، آرایش پایهها و مشخصات الکتریکی باید بررسی شود.
🟥 هشدار
رلهای که فقط از نظر ظاهر شبیه رله دیگر است، الزاماً قابل جایگزینی نیست.
قبل از جابهجایی باید:
شماره قطعه + آرایش پایهها + مشخصات فنی
بررسی شود.
وقتی فیوز میسوزد، چه کار کنیم؟
یک روش منطقی برای بررسی اولیه:
مرحله اول
مصرفکنندهای که از کار افتاده را مشخص کنید.
مرحله دوم
در دفترچه یا نقشه فیوز، فیوز مربوطه را پیدا کنید.
مرحله سوم
ظرفیت فیوز را بررسی کنید.
مرحله چهارم
فیوز را از نظر سوختگی بررسی کنید.
مرحله پنجم
اگر فیوز جدید نیز بلافاصله میسوزد، دیگر به تعویض فیوز ادامه ندهید.
در این مرحله باید مدار از نظر اتصال کوتاه یا مصرف بیش از حد بررسی شود.
چرا فیوز جدید هم ممکن است فوراً بسوزد؟
این اتفاق یک سرنخ مهم است.
اگر فیوز جدید را نصب میکنید و بلافاصله دوباره میسوزد، احتمال وجود یک ایراد فعال در مدار افزایش پیدا میکند.
ممکن است:
- سیم مثبت به بدنه برخورد کرده باشد؛
- مصرفکننده داخلی اتصال کوتاه داشته باشد؛
- سوکت آب گرفته باشد؛
- سیمکشی آسیب دیده باشد؛
- یا یک قطعه الکتریکی دچار خرابی شده باشد.
در چنین شرایطی، فیوز جدید فقط دوباره قربانی میشود.
آیا هر فیوز سوختهای به معنی اتصال کوتاه است؟
خیر.
اتصال کوتاه یکی از مهمترین دلایل است، اما تنها احتمال نیست.
ممکن است مصرفکنندهای به دلیل خرابی داخلی جریان بیشتری از حد طبیعی بکشد.
برای مثال یک موتور الکتریکی که دچار مشکل مکانیکی شده ممکن است جریان غیرعادی مصرف کند و باعث قطع فیوز شود.
بنابراین عیبیابی باید بر اساس اندازهگیری و بررسی مدار انجام شود.
فیوزهای بزرگتر چه تفاوتی دارند؟
در خودرو علاوه بر فیوزهای کوچک، فیوزها و لینکهای حفاظتی بزرگتر نیز وجود دارند.
این موارد میتوانند برای مدارهایی با جریان بالاتر استفاده شوند.
مانند:
- تغذیه اصلی برخی جعبهفیوزها
- مدارهای اصلی برق
- سیستم شارژ
- برخی مدارهای پرقدرت
این بخشها اهمیت زیادی دارند، زیرا خرابی آنها میتواند تعداد زیادی از سیستمهای خودرو را تحت تأثیر قرار دهد.
ارتباط فیوز با ECU و ماژولهای خودرو
در خودروهای قدیمی، بسیاری از مدارها نسبتاً مستقیم بودند.
اما در خودروهای مدرن، ساختار پیچیدهتر است.
مثلاً یک کلید ممکن است فقط یک سیگنال کمجریان به یک ماژول ارسال کند.
ماژول پس از پردازش این اطلاعات، تصمیم میگیرد چه خروجیای فعال شود.
در این حالت، فیوز ممکن است به جای اینکه مستقیماً از یک چراغ محافظت کند، تغذیه یک ماژول یا بخشی از شبکه برق آن را حفاظت کند.
این تفاوت برای عیبیابی خودروهای جدید بسیار مهم است.
🟨 نکته دانشنامهای
در خودروهای مدرن، همیشه نمیتوان مدار را به شکل:
کلید → سیم → مصرفکننده
تصور کرد.
ممکن است ساختار واقعی چنین باشد:
کلید/سنسور → ماژول → فرمان شبکه → ماژول دیگر → رله یا درایور → مصرفکننده
به همین دلیل عیبیابی خودروهای جدید فقط با پیدا کردن یک سیم قطعشده انجام نمیشود و گاهی به نقشه سیمکشی، دیاگرام مدار و ابزار تشخیصی نیاز دارد.
یک نکته بسیار مهم درباره نقشه فیوز
روی درپوش جعبهفیوز یا دفترچه خودرو معمولاً نام یا شماره فیوزها درج شده است.
اما یک نکته وجود دارد:
شماره فیوز به تنهایی کافی نیست.
ممکن است یک فیوز با یک نام عمومی مشخص شده باشد، اما مدار واقعی آن شامل چند بخش مختلف باشد.
برای کار تخصصی، برقکار خودرو باید بتواند از:
- Wiring Diagram
- Fuse Diagram
- Relay Diagram
- Pinout
- Connector Diagram
استفاده کند.
این نقشهها در بخشهای تخصصیتر دانشنامه اهمیت زیادی پیدا خواهند کرد.
عیبیابی فیوز با نگاه حرفهای
یک تازهکار معمولاً میپرسد:
«کدام فیوز خراب شده؟»
اما یک عیبیاب حرفهای سؤال را کمی متفاوت مطرح میکند:
چرا این فیوز جریان بیش از حد را تجربه کرده است؟
این تفاوت بسیار مهم است.
سوختن فیوز نتیجه است.
ما باید علت را پیدا کنیم.

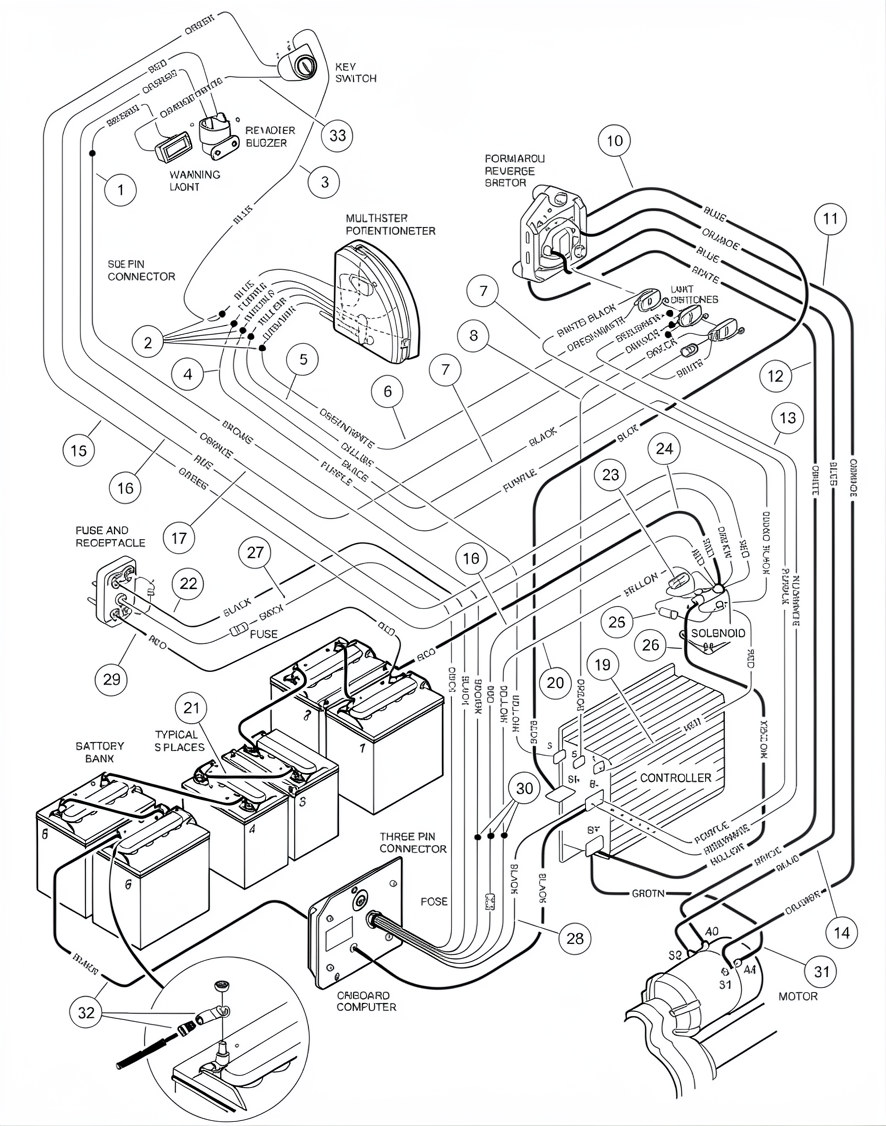

سیمکشی و دستهسیم خودرو
اگر باتری را منبع انرژی، دینام را تولیدکننده برق و ECU را مغز الکترونیکی خودرو در نظر بگیریم، سیمکشی خودرو نقش مسیر ارتباط و انتقال انرژی بین این اجزا را بر عهده دارد.
در ظاهر، دستهسیم مجموعهای از سیمهای رنگارنگ است که در قسمتهای مختلف خودرو عبور کردهاند؛ اما در واقع یکی از مهمترین بخشهای سیستم برق خودرو محسوب میشود. تقریباً هر وسیله برقی یا الکترونیکی خودرو، از چراغ و بوق گرفته تا سنسورها، ECU، ABS، شیشهبالابر و ماژولهای بدنه، برای دریافت برق یا ارسال اطلاعات به سیمکشی و اتصالات سالم نیاز دارد.
به همین دلیل، گاهی یک ایراد بسیار ساده مانند شل شدن یک سوکت، سولفاته شدن یک اتصال یا قطع شدن یک سیم میتواند علائمی ایجاد کند که در نگاه اول شبیه خرابی یک قطعه گرانقیمت به نظر برسد.
🟦 باکس آموزشی | یک اصل مهم در برق خودرو
هر ایراد برقی الزاماً به معنی خراب بودن قطعه مصرفکننده نیست.
قبل از تعویض قطعه باید مسیر رسیدن برق به آن، اتصال بدنه، سوکتها، فیوزها و سیمهای مربوط بررسی شوند.
۷-۱. سیم خودرو دقیقاً چه کاری انجام میدهد؟
سیم برق خودرو یک مسیر رسانا برای عبور جریان الکتریکی است. این سیمها میتوانند برق را از باتری، جعبهفیوز یا رله به مصرفکننده برسانند یا مسیر برگشت جریان را فراهم کنند.
در سیستمهای الکترونیکی، سیم فقط برای انتقال برق استفاده نمیشود. بعضی سیمها وظیفه انتقال سیگنال و اطلاعات را نیز دارند.
برای مثال:
- یک سیم میتواند برق یک چراغ را منتقل کند.
- یک سیم میتواند برق سنسور را تأمین کند.
- یک سیم میتواند سیگنال سنسور را به ECU برساند.
- یک زوج سیم میتواند اطلاعات را بین ماژولهای خودرو منتقل کند.
- یک سیم میتواند فرمان یک رله یا عملگر را منتقل کند.
بنابراین نمیتوان تمام سیمهای خودرو را صرفاً «سیم برق» نامید.
سیم قدرت و سیم سیگنال
بهصورت ساده میتوان سیمکشی خودرو را به دو گروه کلی تقسیم کرد:
| نوع سیم | وظیفه اصلی | مثال |
|---|---|---|
| سیم قدرت | انتقال جریان نسبتاً بالا | کابل استارت، سیم موتور فن |
| سیم تغذیه | تأمین برق قطعات | برق ECU یا چراغ |
| سیم سیگنال | انتقال اطلاعات یا فرمان | سیم سنسورها |
| سیم شبکه | ارتباط بین ماژولها | CAN و LIN |
| سیم بدنه | مسیر برگشت جریان | اتصال منفی قطعات به بدنه |
البته این تقسیمبندی برای آموزش ساده است و در خودروهای مدرن، عملکرد سیمها و شبکهها میتواند بسیار پیچیدهتر باشد.

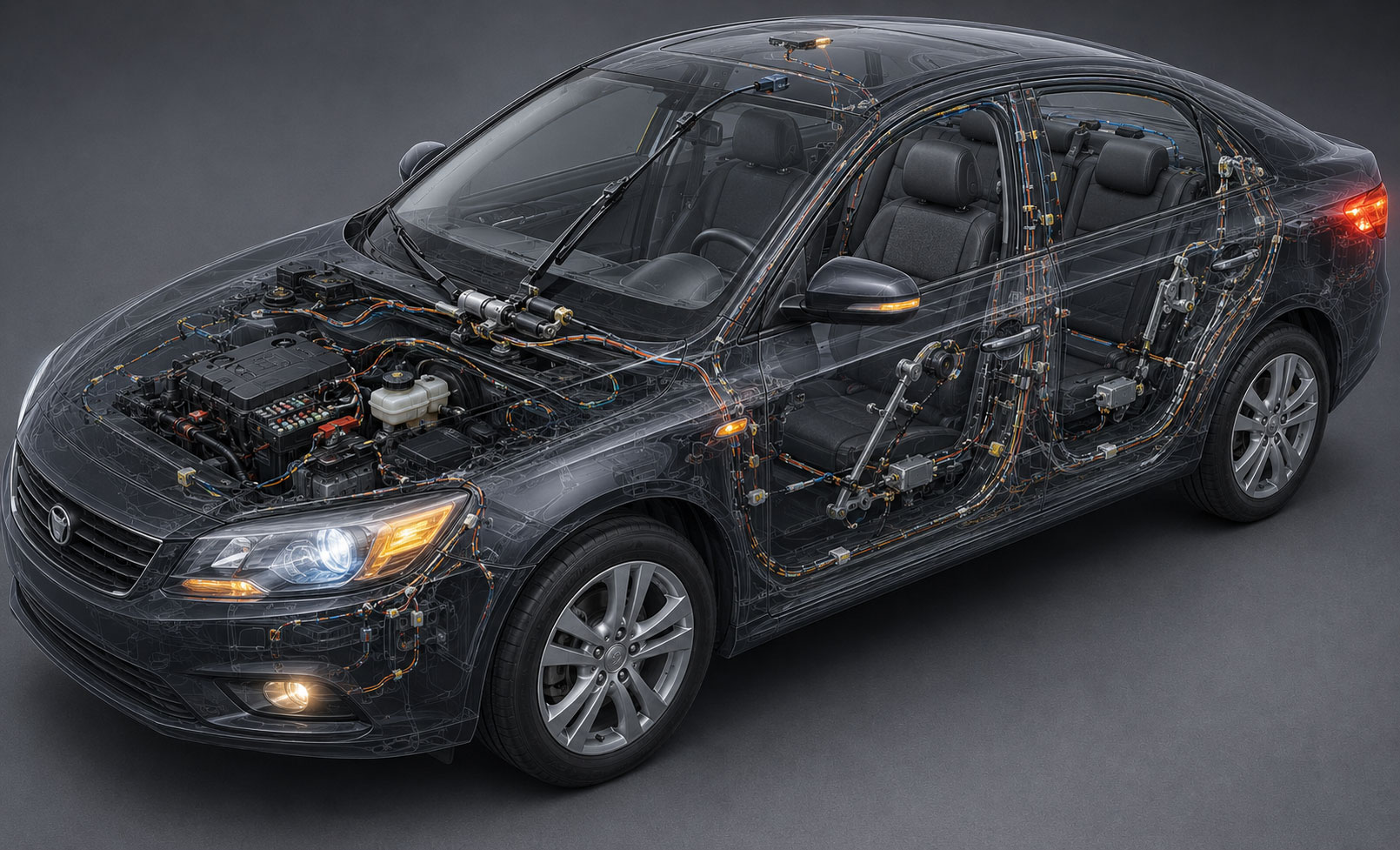

۷-۲. دستهسیم خودرو چیست؟
اگر قرار بود برای هر قطعه خودرو یک سیم جداگانه و بدون نظم نصب شود، فضای خودرو بسیار شلوغ و غیرقابل سرویس میشد.
به همین دلیل سیمهای مختلف در قالب مجموعههایی منظم کنار یکدیگر قرار میگیرند که به آنها دستهسیم خودرو یا Wiring Harness گفته میشود.
دستهسیم معمولاً شامل موارد زیر است:
- سیمهای متعدد
- کانکتورها
- سوکتها
- روکش و عایق
- بستها
- محافظهای حرارتی
- محافظهای مکانیکی
- مسیرهای اتصال به بدنه
- گاهی فیوزها و اجزای واسط
دستهسیمها معمولاً بر اساس محل نصب یا عملکرد خودرو به بخشهای مختلف تقسیم میشوند.
برای مثال ممکن است خودرو دارای دستهسیم موتور، دستهسیم داشبورد، دستهسیم دربها، دستهسیم سقف، دستهسیم محفظه موتور و دستهسیم عقب باشد.
🟨 نکته
در خودروهای جدید، دستهسیم فقط مجموعهای از سیمهای برق نیست؛ بلکه بخشی از زیرساخت ارتباطی خودرو نیز محسوب میشود. به همین دلیل تعمیر یا تغییر غیراصولی آن میتواند روی چند سیستم مختلف اثر بگذارد.
۷-۳. چرا رنگ سیمها اهمیت دارد؟
در بسیاری از خودروها از رنگهای مختلف برای شناسایی سیمها استفاده میشود. این رنگها به تکنسین کمک میکنند مسیر سیم را در نقشه برق خودرو پیدا کند.
اما یک نکته بسیار مهم وجود دارد:
نباید فقط بر اساس رنگ سیم درباره عملکرد آن تصمیم گرفت.
استاندارد رنگ سیمها ممکن است بین سازندگان، مدلهای مختلف و حتی بخشهای مختلف یک خودرو متفاوت باشد.
بنابراین در تعمیرات حرفهای، علاوه بر رنگ سیم باید موارد زیر بررسی شود:
- نقشه سیمکشی خودرو
- شماره پایه سوکت
- شماره سیم
- محل اتصال
- مسیر سیم
- اندازه و نوع سیم
- اندازهگیری با مولتیمتر
این موضوع مخصوصاً در خودروهای چینی و خودروهای مجهز به سیستمهای الکترونیکی متعدد اهمیت بیشتری دارد؛ زیرا تشخیص اشتباه یک سیم میتواند باعث ایجاد خطای جدید شود.
۷-۴. سوکت و کانکتور چه نقشی دارند؟
سیمها معمولاً مستقیماً به تمام قطعات خودرو متصل نمیشوند. در بسیاری از قسمتها، اتصال از طریق سوکت یا کانکتور انجام میشود.
سوکت باعث میشود یک قطعه بتواند بدون بریدن سیمها از مدار جدا شود.
برای مثال:
- سنسورها دارای سوکت هستند.
- ECU از کانکتورهای چندپایه استفاده میکند.
- چراغها معمولاً سوکت دارند.
- موتور شیشهبالابر به وسیله کانکتور متصل میشود.
- بسیاری از ماژولهای خودرو دارای کانکتورهای چندپایه هستند.
یک کانکتور ممکن است فقط دو پایه داشته باشد یا در یک ماژول مدرن دهها پایه داشته باشد.
خرابیهای رایج سوکت
سوکتها نیز مانند سایر اجزای سیستم برق ممکن است دچار مشکل شوند.
مهمترین موارد عبارتاند از:
- شل شدن اتصال
- شکستن قفل سوکت
- خم شدن پایه
- عقب رفتن پایه داخل سوکت
- سولفاته شدن پایه
- نفوذ آب
- آلودگی و گردوغبار
- سوختگی پایه در اثر عبور جریان زیاد
- قطع شدن سیم در نزدیکی سوکت
گاهی ظاهر سوکت کاملاً سالم است اما یکی از پایهها اتصال مناسبی ندارد.
به همین دلیل، در عیبیابی برق خودرو نباید فقط به ظاهر سوکت اکتفا کرد.
۷-۵. سولفاته شدن اتصالات چیست؟
یکی از مشکلات متداول در سیستم برق خودرو، خوردگی یا سولفاته شدن اتصالات است.
رطوبت، آب، نمک، مواد شیمیایی و شرایط محیطی میتوانند باعث خوردگی فلز در قسمتهای مختلف سیستم برق شوند.
این مشکل ممکن است در نقاطی مانند:
- سر باتری
- اتصال بدنه
- سوکت سنسورها
- کانکتور ECU
- سوکت چراغها
- اتصالات داخل محفظه موتور
- دستهسیم دربها
- اتصالات نزدیک کف خودرو
ایجاد شود.
خوردگی میتواند باعث افزایش مقاومت اتصال شود.
فرض کنید یک مصرفکننده برای کار صحیح به مسیر الکتریکی مناسبی نیاز دارد، اما در یکی از اتصالات مقاومت اضافی ایجاد شده است. در این حالت ممکن است ولتاژ مناسب به مصرفکننده نرسد یا عملکرد آن ضعیف و ناپایدار شود.
🟥 هشدار | ظاهر سالم همیشه به معنی اتصال سالم نیست
ممکن است یک اتصال از بیرون سالم به نظر برسد اما در داخل آن خوردگی ایجاد شده باشد. در عیبیابی حرفهای، در صورت وجود علائم مشکوک باید اتصال از نظر الکتریکی نیز بررسی شود.
۷-۶. مقاومت اضافی در سیمکشی چه مشکلی ایجاد میکند؟
سیم و اتصال ایدهآل باید مقاومت بسیار کمی داشته باشند. اما هرچه اتصال ضعیفتر یا مسیر نامناسبتر باشد، مقاومت ناخواسته میتواند افزایش پیدا کند.
علتهای رایج افزایش مقاومت عبارتاند از:
- شل بودن اتصال
- خوردگی
- سیم آسیبدیده
- اتصال ناقص
- سیم بسیار نازک برای جریان موردنیاز
- سوکت معیوب
- تعمیر غیراصولی سیمکشی
مقاومت اضافی میتواند باعث افت ولتاژ شود.
برای درک ساده موضوع، فرض کنید یک چراغ باید برق مناسبی دریافت کند، اما بخشی از ولتاژ در یک اتصال ضعیف از بین میرود. نتیجه ممکن است روشنایی کمتر چراغ یا عملکرد نامناسب آن باشد.
این موضوع در مدارهای جریان بالا اهمیت بیشتری دارد.
مثال ساده
تصور کنید کابل اتصال یک مصرفکننده در نقطهای دچار خوردگی شده است. خودرو ممکن است همچنان کار کند، اما وقتی مصرفکننده جریان بیشتری میکشد، مشکل خودش را نشان دهد.
به همین دلیل ممکن است یک خودرو:
- در حالت عادی روشن شود،
- اما هنگام روشن کردن چراغها مشکل پیدا کند؛
- یا با روشن شدن کولر علائم برقی ظاهر شود؛
- یا هنگام فعال شدن فن رادیاتور افت ولتاژ مشاهده شود.
این نوع ایرادها گاهی با یک بررسی ساده ظاهری پیدا نمیشوند.
۷-۷. قطعی سیم؛ یکی از رایجترین مشکلات دستهسیم
قطعی سیم میتواند کاملاً واضح یا پنهان باشد.
در حالت واضح، سیم کاملاً بریده شده و مدار باز میشود.
اما در بعضی موارد، رشتههای داخلی سیم آسیب دیدهاند ولی روکش خارجی هنوز سالم است. در این حالت ممکن است اتصال گاهی برقرار و گاهی قطع شود.
این نوع خرابی میتواند علائم عجیبی ایجاد کند:
- قطعه گاهی کار میکند و گاهی نه.
- با تکان خوردن خودرو مشکل ظاهر میشود.
- هنگام باز و بسته کردن درب، سیستم قطع و وصل میشود.
- در هوای مرطوب مشکل بیشتر میشود.
- با گرم شدن محفظه موتور علائم تغییر میکند.
چرا دستهسیم دربها بیشتر آسیب میبیند؟
یکی از نمونههای شناختهشده، دستهسیمی است که از بدنه وارد درب خودرو میشود.
این دستهسیم با هر بار باز و بسته شدن درب خم میشود. پس از مدت طولانی ممکن است بعضی رشتهها دچار خستگی و شکستگی شوند.
در چنین شرایطی ممکن است همزمان یا بهصورت متناوب مشکلاتی در موارد زیر دیده شود:
- شیشهبالابر
- قفل مرکزی
- بلندگو
- چراغ درب
- آینه برقی
- کلیدهای روی درب
این نکته نشان میدهد که یک خرابی سیمکشی میتواند چند علامت متفاوت ایجاد کند.
۷-۸. اتصال بدنه در سیمکشی خودرو
همانطور که در بخشهای ابتدایی مقاله توضیح داده شد، در بسیاری از مدارهای خودرو، بدنه فلزی خودرو بخشی از مسیر برگشت جریان است.
اتصال منفی یا بدنه باید مقاومت بسیار کمی داشته باشد.
اگر اتصال بدنه ضعیف شود، ممکن است علائم مختلفی ظاهر شود.
از جمله:
- کمنور شدن چراغها
- عملکرد نامنظم تجهیزات
- استارت ضعیف
- خطاهای الکترونیکی
- قطع و وصل شدن بعضی مصرفکنندهها
- ایجاد رفتارهای عجیب در برخی ماژولها
به همین دلیل، بررسی اتصال بدنه یکی از مراحل مهم عیبیابی برق خودرو است.
🟦 باکس آموزشی | چرا بدنه اینقدر مهم است؟
تصور کنید برق از باتری به یک مصرفکننده میرسد اما مسیر برگشت آن به باتری مشکل دارد. در این حالت حتی اگر سیم مثبت سالم باشد، مدار نمیتواند به شکل صحیح کار کند.
بنابراین در بسیاری از ایرادهای برقی، باید هم مسیر مثبت و هم مسیر منفی بررسی شود.
۷-۹. اتصال بدنه ضعیف چه علائمی دارد؟
هیچ علامت واحدی وجود ندارد که بتوان گفت «حتماً اتصال بدنه خراب است». اما برخی نشانهها میتوانند ما را به این سمت هدایت کنند.
| علامت | احتمال مرتبط بودن با بدنه |
| استارت ضعیف | زیاد |
| کمنور شدن چراغها | متوسط تا زیاد |
| خطاهای پراکنده الکترونیکی | ممکن |
| قطع و وصل تجهیزات | ممکن |
| داغ شدن کابل یا اتصال | نیازمند بررسی فوری |
| عملکرد عجیب چند سیستم همزمان | قابل بررسی |
| روشن شدن چند چراغ هشدار | ممکن |
البته این علائم میتوانند دلایل دیگری نیز داشته باشند. بنابراین نباید صرفاً بر اساس علامت، اتصال بدنه را مقصر دانست.
۷-۱۰. تعمیر سیمکشی چگونه باید انجام شود؟
تعمیر سیمکشی خودرو باید با توجه به نوع مدار، محل آسیب و میزان جریان انجام شود.
یک تعمیر غیراصولی ممکن است در کوتاهمدت مشکل را برطرف کند اما بعداً باعث:
- افزایش مقاومت
- گرم شدن سیم
- قطع مجدد
- اتصال کوتاه
- آسیب به سوکت
- ایجاد خطاهای الکترونیکی
شود.
در تعمیر حرفهای، معمولاً باید ابتدا علت خرابی مشخص شود و سپس سیم با روش مناسب ترمیم شود.
چند اشتباه رایج در تعمیر سیم
یکی از اشتباهات، اتصال دادن سیمها به شکل موقت و بدون عایقبندی مناسب است.
اشتباه دیگر استفاده از سیمی با مشخصات نامناسب است.
همچنین نباید سیم جدید را بدون توجه به مسیر اصلی، نزدیک قسمتهای بسیار داغ یا متحرک موتور عبور داد.
مسیر سیم باید در برابر موارد زیر محافظت شود:
- حرارت
- اصطکاک
- رطوبت
- روغن و مواد شیمیایی
- قطعات متحرک
- لبههای تیز فلزی
🟥 هشدار | سیمکشی خودرو محل آزمون و خطا نیست
استفاده از سیم نامناسب، حذف فیوز، اتصال مستقیم سیمها یا جایگزین کردن فیوز با سیم میتواند خطر آتشسوزی و آسیب جدی به خودرو ایجاد کند.
در مدارهای حساس، مخصوصاً مدارهای ECU، ایربگ و شبکه ارتباطی، تعمیر باید با نقشه و روش صحیح انجام شود.
۷-۱۱. چرا نباید سیم را فقط از روی رنگ آن به سیم دیگری وصل کرد؟
این اشتباه در تعمیرات غیرحرفهای نسبتاً رایج است.
ممکن است دو سیم رنگ مشابه داشته باشند اما وظیفه آنها یکسان نباشد.
همچنین ممکن است رنگ یک سیم در یک قسمت خودرو با قسمت دیگر متفاوت باشد یا رنگ بهصورت ترکیبی استفاده شده باشد.
بنابراین برای تشخیص صحیح باید از:
- نقشه سیمکشی
- شماره پایه
- دیاگرام مدار
- تست ولتاژ
- تست پیوستگی
- بررسی مسیر فیزیکی سیم
استفاده کرد.
۷-۱۲. دستهسیم موتور؛ حساسترین قسمتهای سیمکشی
دستهسیم محفظه موتور در شرایط سختی کار میکند.
این قسمت با مواردی مانند:
- گرمای موتور
- لرزش
- روغن
- رطوبت
- گردوغبار
- مواد شیمیایی
- تغییرات دمایی
مواجه است.
به همین دلیل ممکن است روکش سیمها یا اتصالات آن در طول زمان آسیب ببینند.
در هنگام بررسی دستهسیم موتور باید به محلهایی که در معرض حرارت یا حرکت هستند توجه ویژه داشت.
خصوصاً سیمهایی که نزدیک:
- اگزوز
- توربوشارژر
- فن
- تسمهها
- پولیها
- موتور
- قطعات متحرک
قرار گرفتهاند.
۷-۱۳. آبخوردگی و نفوذ رطوبت در سیمکشی
آب یکی از دشمنان سیستم برق خودرو است.
البته بسیاری از قسمتهای خودرو برای شرایط محیطی مختلف طراحی شدهاند، اما نفوذ آب به کانکتورها یا دستهسیمهایی که برای آن شرایط مناسب نیستند میتواند مشکل ایجاد کند.
آبخوردگی ممکن است باعث:
- خوردگی پایهها
- ایجاد اتصال ناخواسته
- افزایش مقاومت
- قطع ارتباط ماژول
- ایجاد خطاهای متعدد
شود.
در خودروهای مدرن، آبخوردگی یک کانکتور میتواند حتی چند سیستم را همزمان تحت تأثیر قرار دهد؛ زیرا یک کانکتور ممکن است مسیر تغذیه یا ارتباط چند مدار را در خود داشته باشد.
۷-۱۴. آیا هر مشکل برقی نیاز به تعویض دستهسیم دارد؟
خیر.
این یکی از نکات مهمی است که مالک خودرو باید بداند.
خرابی یک سیم یا یک سوکت الزاماً به معنی تعویض کل دستهسیم نیست.
در بسیاری از موارد، مشکل میتواند مربوط به:
- یک پایه سوکت
- یک سیم قطعشده
- یک اتصال بدنه
- یک کانکتور آسیبدیده
- یک نقطه خوردگی
باشد و همان قسمت قابل تعمیر باشد.
اما اگر دستهسیم در بخش وسیعی آسیب دیده باشد، سوخته باشد، چندین قسمت آن دستکاری شده باشد یا تعمیر آن از نظر ایمنی و اطمینان منطقی نباشد، ممکن است تعویض مجموعه دستهسیم گزینه مناسبتری باشد.
تشخیص این موضوع باید بر اساس شرایط واقعی خودرو انجام شود.
۷-۱۵. عیبیابی سیمکشی از کجا شروع میشود؟
یک روش منطقی این است که قبل از باز کردن گسترده سیمکشی، مشکل را محدود کنیم.
چکلیست اولیه بررسی سیمکشی
مشخص کردن دقیق علامت خرابی
بررسی اینکه مشکل دائمی است یا مقطعی
بررسی فیوز مربوطه
بررسی سوکت قطعه
بررسی ظاهری سیمها
بررسی آثار سوختگی یا ذوبشدن روکش
بررسی خوردگی و رطوبت
بررسی اتصال بدنه
بررسی مسیر سیم در قسمتهای متحرک
در صورت نیاز استفاده از نقشه سیمکشی
انجام تست الکتریکی با ابزار مناسب

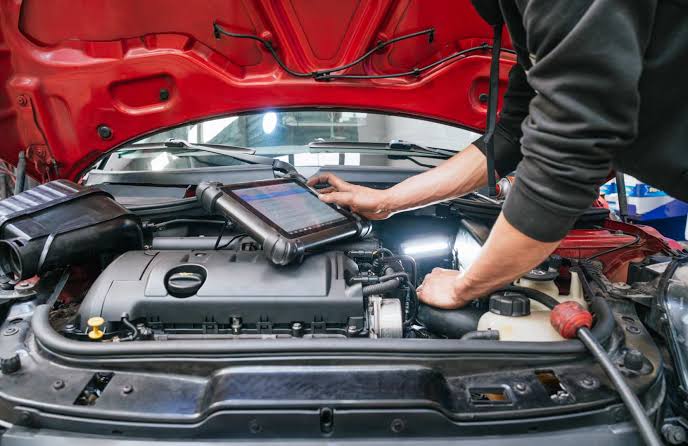

در خودروهای مدرن، بررسی خطاهای ثبتشده با دیاگ
این ترتیب کمک میکند بدون تعویض بیدلیل قطعات، مسیر عیبیابی منطقیتر شود.
۷-۱۶. یک مثال ساده از عیبیابی سیمکشی
فرض کنید چراغ عقب سمت راست خودرو روشن نمیشود.
اولین واکنش نباید این باشد که چراغ را تعویض کنیم.
باید مرحلهبهمرحله بررسی شود:
مرحله اول: آیا فقط همین چراغ خاموش است یا چند چراغ دیگر نیز مشکل دارند؟
مرحله دوم: فیوز مربوط بررسی شود.
مرحله سوم: لامپ یا مجموعه چراغ بررسی شود.
مرحله چهارم: سوکت چراغ از نظر خوردگی، شل بودن یا سوختگی بررسی شود.
مرحله پنجم: وجود ولتاژ مناسب در سوکت بررسی شود.
مرحله ششم: مسیر سیمکشی تا قسمتهای بالاتر مدار بررسی شود.
مرحله هفتم: اتصال بدنه چراغ بررسی شود.
اگر برق به چراغ نمیرسد، تعویض چراغ احتمالاً مشکل را حل نمیکند.
این مثال ساده نشان میدهد که عیبیابی برق خودرو یعنی پیدا کردن محل قطع شدن یا اختلال مدار، نه تعویض تصادفی قطعات.
۷-۱۷. تفاوت «قطعه خراب» و «مدار خراب»
این تفاوت یکی از مهمترین مفاهیم برای یادگیری برق خودرو است.
فرض کنیم موتور شیشهبالابر کار نمیکند.
حداقل چند احتمال وجود دارد:
- موتور شیشهبالابر خراب است.
- فیوز سوخته است.
- رله یا ماژول مربوط مشکل دارد.
- کلید فرمان خراب است.
- سیم تغذیه قطع شده است.
- اتصال بدنه مشکل دارد.
- سوکت دچار ایراد است.
- سیستم به دلیل یک خطای دیگر فرمان را صادر نمیکند.
بنابراین «کار نکردن یک قطعه» بهتنهایی اثبات نمیکند که خود قطعه خراب است.
🟨 نکته طلایی برای تازهکارها
در برق خودرو همیشه این سؤال را بپرسید:
«آیا قطعه خراب است، یا برق و فرمان لازم برای کار کردن قطعه به آن نمیرسد؟»
همین سؤال ساده میتواند از تعویض بسیاری از قطعات سالم جلوگیری کند.
۷-۱۸. سیمکشی و خودروهای مدرن
در خودروهای قدیمیتر، بسیاری از مدارها سادهتر بودند و ارتباط بین اجزا عمدتاً بهصورت مستقیم انجام میشد.
اما در خودروهای جدید، تعداد ماژولها و سنسورها بسیار افزایش یافته است.
برای مثال ممکن است عملکرد یک چراغ یا تجهیز رفاهی به جای یک کلید ساده، توسط یک ماژول بدنه مانند BCM مدیریت شود.
در این خودروها سیمکشی علاوه بر انتقال برق، وظیفه انتقال داده را نیز بر عهده دارد.
به همین دلیل، خرابی یک سیم ارتباطی میتواند باعث شود یک ماژول نتواند با ماژول دیگر ارتباط برقرار کند.
این موضوع ما را به مبحث مهم شبکههای ارتباطی خودرو مانند CAN و LIN میرساند که در بخش ۱۳ مقاله با زبان ساده بررسی خواهیم کرد.
سیستم روشنایی و تجهیزات برقی کابین خودرو
سیستم روشنایی و تجهیزات برقی کابین از جمله بخشهایی هستند که راننده تقریباً هر روز با آنها سروکار دارد. از چراغهای جلو و عقب گرفته تا راهنما، چراغ ترمز، بوق، برفپاککن، شیشهبالابر و قفل مرکزی، همه به نوعی با سیستم برق خودرو ارتباط دارند.
در خودروهای قدیمی، بسیاری از این مدارها نسبتاً ساده بودند؛ اما در خودروهای جدید، کنترل آنها میتواند توسط رلهها، ماژولهای الکترونیکی و شبکه ارتباطی خودرو انجام شود.
بنابراین وقتی یک چراغ، شیشهبالابر یا قفل مرکزی کار نمیکند، نباید بلافاصله نتیجه گرفت که خود قطعه خراب شده است. ممکن است ایراد از فیوز، سیمکشی، سوکت، کلید، رله، اتصال بدنه یا حتی یک ماژول الکترونیکی باشد.
🟦 باکس آموزشی | قانون ساده عیبیابی تجهیزات برقی
هر وسیله برقی برای کار کردن به سه چیز اساسی نیاز دارد:
تغذیه مناسب + مسیر برگشت مناسب + فرمان صحیح
اگر یکی از این سه مورد وجود نداشته باشد، قطعه ممکن است کار نکند؛ حتی اگر خود قطعه کاملاً سالم باشد.
۸-۱. سیستم روشنایی خودرو شامل چه بخشهایی است؟
سیستم روشنایی خودرو فقط به چراغهای جلو محدود نمیشود.
بسته به نوع و تجهیزات خودرو، این سیستم میتواند شامل موارد زیر باشد:
چراغهای جلو
چراغهای عقب
چراغ ترمز
چراغ دنده عقب
چراغ راهنما
چراغ خطر
چراغ مهشکن
چراغ پلاک
چراغ روز
چراغ داخل کابین
چراغ صندوق
چراغهای روی دربها
چراغهای پشت آمپر
چراغهای هشدار و نشانگرها
در خودروهای مدرن، کنترل بعضی از این چراغها ممکن است بهصورت مستقیم توسط کلید انجام نشود و یک ماژول مانند BCM فرمان را مدیریت کند.
۸-۲. چراغ خودرو چگونه روشن میشود؟
در یک مدار ساده، با فعال کردن کلید چراغ، مسیر الکتریکی برقرار میشود و جریان به لامپ میرسد.
اما در خودروهای جدید، ممکن است کلید فقط یک فرمان الکتریکی یا سیگنال به ماژول ارسال کند.
ماژول سپس تصمیم میگیرد کدام چراغ و در چه شرایطی فعال شود.
برای مثال، روشن شدن چراغها ممکن است تحت تأثیر مواردی مانند:
وضعیت سوئیچ
روشن بودن خودرو
حالت انتخابشده توسط راننده
سنسور نور
سیستم روشنایی خودکار
قفل یا باز بودن خودرو
فعال شدن راهنما
فعال شدن ترمز
باشد.
بنابراین معماری مدار روشنایی در خودروهای جدید میتواند بسیار پیچیدهتر از یک کلید و لامپ ساده باشد.
۸-۳. چراغهای جلو و مشکلات رایج آنها
چراغهای جلو از مهمترین تجهیزات ایمنی خودرو هستند.
کاهش نور، خاموش شدن یک چراغ یا عملکرد نامناسب چراغها باید جدی گرفته شود.
مشکلات متداول عبارتاند از:
سوختن لامپ
خرابی LED یا ماژول چراغ
سوکت معیوب
خوردگی اتصال
مشکل سیمکشی
خرابی فیوز
مشکل رله
ضعف اتصال بدنه
خرابی کلید یا دسته چراغ
مشکل در ماژول کنترل
اگر فقط یک چراغ خاموش است، احتمال خرابی همان لامپ، سوکت یا مسیر مربوط بیشتر است.
اما اگر چند چراغ همزمان از کار افتادهاند، باید مدار مشترک، فیوز، تغذیه یا ماژول کنترل نیز بررسی شود.
۸-۴. چراغ ترمز چرا اهمیت ویژهای دارد؟
چراغ ترمز فقط یک وسیله روشنایی نیست؛ یک تجهیز ایمنی است که به راننده پشت سر اعلام میکند خودرو در حال کاهش سرعت یا توقف است.
در بسیاری از خودروها فعال شدن چراغ ترمز به وسیله کلید یا سنسور پدال ترمز تشخیص داده میشود.
اگر چراغهای ترمز کار نمیکنند، بررسی باید از موارد ساده شروع شود:
فیوز
لامپ یا مجموعه LED
سوکت
سیمکشی
کلید پدال ترمز
اتصال بدنه
ماژول مربوط، در صورت وجود
🟥 هشدار
رانندگی با چراغ ترمز معیوب خطرناک است. اگر چراغ ترمز کار نمیکند، تعمیر آن را به تعویق نیندازید.
۸-۵. راهنما و چراغ خطر
راهنما برای اطلاع دادن قصد تغییر مسیر یا گردش استفاده میشود و چراغ خطر نیز برای هشدار دادن به سایر رانندگان کاربرد دارد.
در خودروهای قدیمیتر، مدار راهنما معمولاً سادهتر بود و از فلاشر یا رله مربوط برای ایجاد حالت چشمکزن استفاده میشد.
در خودروهای جدید، عملکرد چشمکزدن و کنترل چراغها ممکن است توسط ماژول بدنه یا سیستم الکترونیکی خودرو مدیریت شود.
اگر راهنما سریعتر از حالت عادی چشمک بزند چه معنی دارد؟
در برخی خودروها، سریع شدن سرعت چشمکزدن راهنما میتواند نشانه وجود مشکل در یکی از چراغهای راهنما باشد.
این حالت را نباید نادیده گرفت.
البته خودروهای جدید ممکن است از روشهای متفاوتی برای تشخیص خرابی لامپ استفاده کنند؛ بنابراین تشخیص دقیق به ساختار همان خودرو بستگی دارد.
۸-۶. مهشکن و چراغهای کمکی
چراغ مهشکن برای شرایط خاص دید، مانند مه غلیظ، طراحی شده است و نباید با چراغهای معمولی اشتباه گرفته شود.
خرابی مهشکن میتواند به دلایل مشابه سایر مدارهای روشنایی اتفاق بیفتد:
لامپ یا LED
فیوز
سوکت
سیمکشی
کلید
رله
ماژول کنترل
در خودروهای مدرن، سیستم ممکن است شرایط خاصی را برای فعال شدن مهشکن تعیین کند.
۸-۷. شیشهبالابر برقی چگونه کار میکند؟
شیشهبالابر یکی از تجهیزات پرکاربرد کابین است.
در یک سیستم ساده، کلید شیشهبالابر با ارسال برق به موتور باعث حرکت آن در یک جهت میشود. با تغییر جهت جریان، جهت حرکت موتور نیز تغییر میکند.
اما در خودروهای جدید، شیشهبالابر ممکن است با ماژول درب یا BCM در ارتباط باشد.
اجزای احتمالی این سیستم عبارتاند از:
موتور شیشهبالابر
مکانیزم بالابر
کلید
سیمکشی
سوکت
فیوز
ماژول درب
BCM
سنسور یا سیستم تشخیص موقعیت
اگر شیشهبالابر کار نمیکند چه چیزی را بررسی کنیم؟
اگر فقط یک شیشه کار نمیکند، ابتدا باید همان درب و مدار مربوط بررسی شود.
اما اگر چند شیشه بهطور همزمان کار نمیکنند، احتمال وجود مشکل مشترک مانند تغذیه، فیوز، ماژول یا سیستم کنترل بیشتر میشود.
این یک اصل عمومی در عیبیابی است:
🟨 نکته
اگر چند تجهیز مستقل تقریباً همزمان از کار بیفتند، همیشه دنبال یک نقطه مشترک در مدار بگردید.
۸-۸. قفل مرکزی و سیستم ورود به خودرو
قفل مرکزی وظیفه کنترل قفل و باز شدن دربها را بر عهده دارد.
در خودروهای مختلف، این سیستم ممکن است شامل موارد زیر باشد:
کلید قفل
عملگر قفل درب
BCM
ریموت
گیرنده
سیمکشی
سوکتها
ماژولهای درب
در خودروهای مدرن، فرمان قفل ممکن است ابتدا توسط ریموت دریافت شود و سپس ماژول بدنه آن را پردازش کند.
بنابراین اگر قفل مرکزی کار نمیکند، لزوماً مشکل از موتور قفل درب نیست.
۸-۹. چرا گاهی فقط یک درب قفل نمیشود؟
اگر سه درب خودرو بهدرستی قفل میشوند اما یک درب مشکل دارد، باید ابتدا همان درب بررسی شود.
موارد احتمالی شامل:
عملگر قفل
سیمکشی درب
سوکت
موتور قفل
مکانیزم مکانیکی
ماژول درب
است.
اما اگر تمام دربها همزمان دچار مشکل شوند، بررسی تغذیه، فیوز، BCM، ریموت یا سیستم مرکزی منطقیتر است.
این تفاوت بین خرابی موضعی و خرابی مشترک یکی از مهمترین اصول عیبیابی برق خودرو است.
سیستم برق خودرو
۸-۱۰. برفپاککن چگونه کار میکند؟
سیستم برفپاککن از جمله تجهیزات ایمنی خودرو است که در شرایط بارندگی اهمیت زیادی پیدا میکند.
اجزای اصلی آن میتوانند شامل موارد زیر باشند:
موتور برفپاککن
تیغه
مکانیزم انتقال حرکت
کلید یا دسته کنترل
فیوز
رله یا ماژول کنترل
سیمکشی
مخزن و پمپ شیشهشوی
در بعضی خودروها سرعتهای مختلف برفپاککن به وسیله کنترل الکترونیکی مدیریت میشود.
اگر برفپاککن از کار افتاد
نباید فوراً موتور را تعویض کرد.
بررسی اولیه میتواند شامل این موارد باشد:
فیوز
وضعیت کلید
وجود برق در موتور
اتصال بدنه
سوکت
گیر مکانیکی تیغهها
خود موتور
اگر موتور برق دریافت میکند اما حرکت نمیکند، احتمال خرابی موتور یا گیر مکانیکی بیشتر میشود.
اما اگر برق به موتور نمیرسد، باید مسیر فرمان و تغذیه بررسی شود.
۸-۱۱. بوق خودرو
بوق از نظر مدار الکتریکی ساختار نسبتاً سادهای دارد، اما در خودروهای جدید ممکن است کنترل آن توسط ماژول انجام شود.
در یک مدار ساده، فشار دادن کلید بوق باعث فعال شدن رله یا مسیر تغذیه بوق میشود.
اگر بوق کار نمیکند، مواردی مانند:
فیوز
رله
بوق
سیمکشی
اتصال بدنه
کلید فرمان
مدار مربوط به فرمان
باید بررسی شوند.
در خودروهایی که بوق روی فرمان قرار دارد، باید هنگام عیبیابی به سیستمهای ایمنی داخل فرمان نیز توجه داشت.
🟥 هشدار مهم
قسمتهای اطراف فرمان میتوانند با سیستم ایربگ در ارتباط باشند. باز کردن یا دستکاری این قسمتها بدون آگاهی کافی میتواند خطرناک باشد. برای تعمیرات مرتبط با ایربگ و مدارهای آن، روش سازنده خودرو باید رعایت شود.
۸-۱۲. چراغ داخل کابین و چراغهای درب
چراغهای داخلی معمولاً به وضعیت دربها نیز وابسته هستند.
برای مثال با باز شدن درب ممکن است چراغ سقف روشن شود.
در خودروهای مدرن، BCM میتواند وضعیت دربها را دریافت کند و بر اساس آن چراغ داخلی را کنترل کند.
بنابراین اگر چراغ سقف فقط در حالت باز بودن درب مشکل دارد، ممکن است مشکل از:
کلید یا سنسور وضعیت درب
سیمکشی
BCM
تنظیمات سیستم
خود چراغ
باشد.
۸-۱۳. تجهیزات رفاهی و مصرفکنندههای برقی
امروزه خودرو فقط مجموعهای از تجهیزات مکانیکی نیست.
مصرفکنندههای برقی و الکترونیکی متعددی در خودرو وجود دارند؛ مانند:
سیستم صوتی
نمایشگر
شارژر
گرمکن صندلی
تنظیم برقی صندلی
آینه برقی
سانروف
دوربین
سیستم تهویه
گرمکن شیشه
چراغهای داخلی
سیستم ورود بدون کلید
هرچه تجهیزات بیشتر شوند، پیچیدگی سیستم برق نیز افزایش پیدا میکند.
به همین دلیل، خرابی یک مصرفکننده گاهی میتواند به علت یک مشکل تغذیه مشترک یا ماژول کنترل باشد.
۸-۱۴. نقش BCM در تجهیزات کابین
در خودروهای مدرن، BCM یا Body Control Module یکی از مهمترین ماژولهای مرتبط با تجهیزات بدنه است.
BCM میتواند اطلاعات کلیدها، سنسورها و وضعیتهای مختلف خودرو را دریافت کرده و بر اساس برنامه خود فرمان لازم را به تجهیزات بدهد.
بسته به خودرو، BCM ممکن است در عملکرد سیستمهایی مانند موارد زیر نقش داشته باشد:
قفل مرکزی
شیشهبالابر
چراغها
برفپاککن
سیستم هشدار
چراغ داخل کابین
برخی تجهیزات رفاهی
البته وظایف دقیق BCM در هر خودرو متفاوت است.
در بخش ۱۲ مقاله، ساختار BCM و سایر ماژولهای خودرو را جداگانه و عمیقتر بررسی خواهیم کرد.
۸-۱۵. وقتی چند وسیله برقی همزمان از کار میافتند
این یکی از مهمترین نشانههایی است که باید به آن توجه کرد.
فرض کنید ناگهان:
شیشهبالابرها کار نمیکنند،
قفل مرکزی از کار افتاده،
چراغهای داخلی مشکل دارند،
و چند تجهیز دیگر نیز رفتار غیرعادی پیدا کردهاند.
احتمال اینکه تمام این قطعات بهصورت مستقل و همزمان خراب شده باشند، معمولاً کمتر از احتمال وجود یک مشکل مشترک است.
در چنین شرایطی باید مواردی مانند:
فیوزهای اصلی
تغذیه ماژول
اتصال بدنه
سوکتهای اصلی
BCM
شبکه ارتباطی
باتری و ولتاژ سیستم
نیز در نظر گرفته شوند.
۸-۱۶. چرا افت ولتاژ میتواند تجهیزات را دچار مشکل کند؟
تمام تجهیزات الکتریکی خودرو برای عملکرد صحیح به محدوده ولتاژ مشخصی نیاز دارند.
اگر ولتاژ سیستم بیش از حد پایین بیاید، ممکن است بعضی تجهیزات درست کار نکنند.
برای مثال کاهش ولتاژ میتواند باعث شود:
موتورهای برقی ضعیف شوند.
چراغها کمنور شوند.
بعضی ماژولها خطا ثبت کنند.
استارت ضعیف شود.
ارتباط برخی سیستمها مختل شود.
به همین دلیل در خودروهایی که همزمان چند خطای الکتریکی مشاهده میشود، وضعیت باتری و سیستم شارژ نیز باید در نظر گرفته شود.
۸-۱۷. آیا خرابی یک چراغ همیشه از فیوز است؟
خیر.
فیوز فقط یکی از احتمالات است.
اگر فیوز سالم باشد، هنوز احتمال خرابی موارد زیر وجود دارد:
لامپ
LED
سوکت
سیم مثبت
اتصال بدنه
کلید
رله
ماژول
فرمان نرمافزاری یا الکترونیکی
بنابراین تعویض مکرر فیوز بدون پیدا کردن علت اصلی، روش مناسبی برای عیبیابی نیست.
۸-۱۸. اگر فیوز دوباره میسوزد چه کنیم؟
سوختن فیوز معمولاً نشانه این است که جریان مدار از مقدار مجاز بیشتر شده یا در مدار مشکلی ایجاد شده است.
علت میتواند شامل:
اتصال کوتاه
خرابی مصرفکننده
آسیب سیمکشی
نفوذ آب
گیر کردن موتور الکتریکی
نصب تجهیزات غیراستاندارد
باشد.
🟥 هشدار بسیار مهم
اگر یک فیوز پس از تعویض دوباره میسوزد، فیوز قویتر نصب نکنید و به جای آن سیم نگذارید.
فیوز برای محافظت از مدار طراحی شده است. حذف یا افزایش غیرمجاز ظرفیت آن میتواند باعث داغ شدن سیمکشی و حتی آتشسوزی شود.
۸-۱۹. یک روش ساده برای عیبیابی تجهیزات برقی کابین
برای یک فرد تازهکار، بهترین روش این است که عیبیابی را از سادهترین احتمالات شروع کند.
چکلیست عمومی
دقیقاً مشخص کنید چه وسیلهای کار نمیکند.
بررسی کنید آیا فقط یک وسیله مشکل دارد یا چند وسیله.
فیوز مربوط را بررسی کنید.
ظاهر سوکت و سیمها را بررسی کنید.
آثار آبخوردگی یا سوختگی را بررسی کنید.
در صورت امکان ولتاژ تغذیه را اندازهگیری کنید.
اتصال بدنه را بررسی کنید.
کلید یا فرمان ورودی را بررسی کنید.
اگر خودرو ماژولار است، خطاهای ثبتشده را با دیاگ بررسی کنید.
قبل از تعویض قطعه، مطمئن شوید تغذیه و فرمان آن وجود دارد.
ECU و ماژولهای کنترل خودرو
در خودروهای قدیمیتر، بسیاری از وظایف با کلیدها، رلهها و مدارهای نسبتاً ساده انجام میشدند. اما خودروهای امروزی به مجموعهای از واحدهای کنترل الکترونیکی یا ECU و ماژولها مجهز هستند که دائماً اطلاعات مختلف را دریافت و پردازش میکنند.
اگر بخواهیم موضوع را خیلی ساده بیان کنیم، ECU یا یک ماژول کنترل مانند یک واحد تصمیمگیر الکترونیکی است.
این واحد اطلاعاتی را از سنسورها و سایر بخشهای خودرو دریافت میکند، شرایط را تحلیل میکند و سپس بر اساس برنامهای که در حافظه آن قرار دارد، فرمان مناسب را صادر میکند.
برای مثال، ECU موتور میتواند اطلاعات مربوط به دمای موتور، موقعیت دریچه گاز، سرعت موتور و مقدار هوای ورودی را دریافت کند و بر اساس آنها درباره میزان پاشش سوخت یا زمان جرقه تصمیم بگیرد.
🟦 باکس آموزشی | ECU را خیلی ساده بشناسیم
میتوان ECU را شبیه یک تصمیمگیر الکترونیکی در نظر گرفت:
سنسورها → اطلاعات را میفرستند → ECU اطلاعات را پردازش میکند → ECU فرمان میدهد → عملگرها اجرا میکنند
البته در خودروهای مدرن، این فرایند میان چندین ECU و ماژول مختلف تقسیم میشود.
۹-۱. ECU مخفف چیست؟
عبارت ECU مخفف Electronic Control Unit به معنی «واحد کنترل الکترونیکی» است.
در صحبتهای روزمره، وقتی گفته میشود «ECU خودرو»، معمولاً منظور ECU موتور یا Engine Control Unit است؛ اما از نظر فنی ECU یک مفهوم گستردهتر است و واحدهای کنترل الکترونیکی مختلفی در خودرو وجود دارند.
ممکن است یک خودرو دارای ماژولهایی برای سیستمهای زیر باشد:
- موتور
- گیربکس
- ABS
- ایربگ
- بدنه
- فرمان برقی
- سیستم تهویه
- سیستمهای کمکراننده
- سیستم صوتی و سرگرمی
بنابراین بهتر است ECU را یک قطعه واحد و همیشه یکسان تصور نکنیم.
۹-۲. ECU چه اطلاعاتی دریافت میکند؟
یک ECU برای تصمیمگیری به اطلاعات نیاز دارد.
این اطلاعات میتوانند از منابع مختلفی به دست آیند، از جمله:
- سنسور دمای موتور
- سنسور موقعیت میللنگ
- سنسور موقعیت میلسوپاپ
- سنسور فشار هوا
- سنسور موقعیت دریچه گاز
- سنسور اکسیژن
- سنسور سرعت خودرو
- سنسور فشار
- کلیدها و سوئیچها
- سایر ماژولهای خودرو
همه این اطلاعات لزوماً مستقیماً از یک سنسور اختصاصی به ECU نمیرسند. در خودروهای شبکهای، ممکن است یک ماژول اطلاعاتی را دریافت کند و آن را از طریق شبکه برای ماژول دیگری ارسال کند.
این موضوع در بخش شبکههای ارتباطی خودرو توضیح داده خواهد شد.
۹-۳. ECU با اطلاعات دریافتی چه کار میکند؟
ECU صرفاً اطلاعات را دریافت و نمایش نمیدهد.
اطلاعات دریافتی با برنامهها و جداولی که در سیستم کنترل قرار دارند پردازش میشوند.
سپس ECU بر اساس شرایط موجود میتواند فرمانهایی برای عملگرها صادر کند.
برای مثال در مدیریت موتور، فرمان ممکن است مربوط به:
- انژکتورها
- کویلها
- دریچه گاز برقی
- شیرهای کنترلی
- فن خنککننده
- سیستمهای کنترل آلایندگی
باشد.
در یک خودرو مدرن، این تصمیمگیریها ممکن است در کسری از ثانیه و بهصورت مداوم انجام شوند.
۹-۴. ECU چگونه فرمان میدهد؟
ECU معمولاً بهصورت مستقیم یا از طریق مدارهای واسط، عملگرها را کنترل میکند.
به عنوان مثال، ممکن است ECU برای کنترل یک انژکتور، کویل یا شیر برقی، سیگنال الکتریکی مشخصی ایجاد کند.
در بعضی مدارها، ECU جریان را مستقیماً کنترل میکند و در بعضی مدارها از رله یا درایورهای الکترونیکی استفاده میشود.
نوع فرمان به طراحی خودرو و نوع عملگر بستگی دارد.
بنابراین نمیتوان گفت تمام خروجیهای ECU یکسان هستند.
۹-۵. تفاوت سنسور، ECU و عملگر
برای درک بهتر سیستمهای الکترونیکی خودرو، باید سه مفهوم را از هم جدا کنیم.
| بخش | وظیفه | مثال |
|---|---|---|
| سنسور | اندازهگیری یا تشخیص وضعیت | سنسور دما |
| ECU / ماژول | پردازش اطلاعات و تصمیمگیری | ECU موتور |
| عملگر | اجرای فرمان | انژکتور |
به زبان خیلی ساده:
سنسور میگوید چه اتفاقی افتاده است.
ECU تصمیم میگیرد چه کاری انجام شود.
عملگر آن کار را انجام میدهد.
این سه مفهوم در بسیاری از سیستمهای خودرو تکرار میشوند.
۹-۶. یک مثال ساده از کنترل دمای موتور
فرض کنیم موتور خودرو در حال گرم شدن است.
سنسور دمای مایع خنککننده، دمای موتور را اندازهگیری میکند.
این اطلاعات به سیستم کنترل موتور میرسد.
ECU شرایط را بررسی میکند و در صورت نیاز میتواند فرمان لازم را برای سیستم خنککننده صادر کند.
در بسیاری از خودروها، کنترل فن نیز تحت مدیریت ECU یا ماژول مرتبط انجام میشود.
بنابراین اگر فن روشن نمیشود، نباید بلافاصله نتیجه گرفت که خود فن خراب است.
ممکن است مشکل از:
- فیوز
- رله
- موتور فن
- سیمکشی
- سنسور یا اطلاعات دما
- ماژول کنترل
- فرمان ECU
باشد.
این مثال نشان میدهد چرا در خودروهای مدرن عیبیابی باید از «تعویض قطعه» به سمت «بررسی کل سیستم» حرکت کند.
۹-۷. ECU چگونه متوجه خرابی میشود؟
ECU در بسیاری از خودروها میتواند عملکرد برخی مدارها و سنسورها را تحت شرایط مشخص بررسی کند.
اگر مقدار یک سیگنال خارج از محدوده مورد انتظار باشد یا عملکرد یک مدار با شرایط تعیینشده سازگار نباشد، ممکن است ECU یک کد خطا یا DTC ثبت کند.
برای مثال، اگر سیگنال یک سنسور به شکل غیرعادی باشد، سیستم میتواند این وضعیت را تشخیص دهد.
اما یک نکته بسیار مهم وجود دارد:
🟨 نکته مهم درباره کد خطا
کد خطا همیشه به معنی خراب بودن همان قطعه نیست.
ممکن است علت اصلی مشکل از سیمکشی، سوکت، تغذیه، اتصال بدنه، شرایط مکانیکی یا حتی یک سیستم دیگر باشد.
این موضوع در بخش ۱۴ یعنی OBD و عیبیابی الکتریکی با جزئیات بیشتری بررسی خواهد شد.
۹-۸. آیا ECU همیشه درست تصمیم میگیرد؟
ECU بر اساس اطلاعاتی که دریافت میکند و برنامهای که در آن قرار دارد تصمیم میگیرد.
بنابراین اگر اطلاعات ورودی اشتباه باشد، تصمیم سیستم نیز ممکن است تحت تأثیر قرار بگیرد.
برای مثال اگر یک سنسور دمای موتور اطلاعات نادرستی ارسال کند، ECU ممکن است شرایط موتور را اشتباه تشخیص دهد.
در نتیجه ممکن است علائمی مانند:
- افزایش مصرف سوخت
- بد کار کردن موتور
- سخت روشن شدن
- تغییر دور موتور
- روشن شدن چراغ چک
ایجاد شود.
بنابراین گاهی چیزی که به نظر «خرابی ECU» میرسد، در واقع مشکل یک سنسور یا مدار ورودی آن است.
۹-۹. ECU خراب چه علائمی دارد؟
تشخیص خرابی واقعی ECU معمولاً کار سادهای نیست.
علائم احتمالی بسته به نوع خودرو و نوع خرابی میتواند متفاوت باشد.
برای مثال ممکن است موارد زیر مشاهده شوند:
- روشن نشدن خودرو
- ارتباط نداشتن دیاگ با ECU
- ثبت خطاهای غیرعادی
- از کار افتادن چند خروجی همزمان
- رفتار غیرعادی و تکرارشونده
- مشکل در تغذیه یا ارتباط ECU
اما این علائم بهتنهایی اثبات نمیکنند که ECU خراب است.
بسیاری از مشکلات مربوط به تغذیه، بدنه، سوکت یا شبکه ارتباطی میتوانند علائمی شبیه خرابی ECU ایجاد کنند.
قبل از متهم کردن ECU چه چیزهایی بررسی شود؟
- تغذیه ECU
- اتصال بدنه
- فیوزها
- رلههای مربوط
- کانکتورها
- وجود آبخوردگی
- سیمکشی
- شبکه ارتباطی
- خطاهای ثبتشده
- شرایط واقعی مدار
این مرحله اهمیت زیادی دارد؛ زیرا ECU معمولاً یکی از گرانترین و حساسترین قطعات الکترونیکی خودرو است.
۹-۱۰. ماژول کنترل چیست؟
هر واحد الکترونیکی خودرو الزاماً ECU موتور نیست.
به واحدهای کنترل مختلف خودرو معمولاً Module یا ماژول گفته میشود.
هر ماژول برای انجام وظایف مشخص طراحی شده است.
برای مثال:
- BCM برای برخی عملکردهای بدنه
- ABS برای کنترل سیستم ترمز ضدقفل
- ماژول ایربگ برای سیستم ایمنی سرنشین
- TCM برای کنترل گیربکس در برخی معماریها
- EPS یا ماژول مرتبط برای فرمان برقی
- ماژول تهویه برای سیستم HVAC
ساختار دقیق نامگذاری و تقسیم وظایف در خودروهای مختلف یکسان نیست.
۹-۱۱. چرا تعداد ماژولها در خودروهای جدید زیاد شده است؟
خودروهای امروزی امکانات بسیار بیشتری نسبت به خودروهای قدیمی دارند.
برای مدیریت این امکانات، خودرو به واحدهای کنترلی بیشتری نیاز دارد.
از طرف دیگر، سیستمهای مختلف باید با یکدیگر هماهنگ باشند.
برای مثال اطلاعات سرعت خودرو ممکن است برای چند سیستم مختلف موردنیاز باشد.
به جای اینکه برای هر سیستم یک سنسور مستقل نصب شود، در بسیاری از معماریهای مدرن، اطلاعات میتواند توسط یک ماژول دریافت و از طریق شبکه خودرو در اختیار سایر ماژولها قرار گیرد.
این کار باعث کاهش بعضی سیمکشیهای مستقیم و افزایش قابلیت هماهنگی سیستمها میشود؛ البته در مقابل، پیچیدگی عیبیابی نیز بیشتر میشود.
۹-۱۲. ارتباط ECU با سایر ماژولها
یک ECU در خودرو مدرن معمولاً بهصورت کاملاً مستقل کار نمیکند.
برای مثال ECU موتور ممکن است اطلاعاتی را از ABS، گیربکس، BCM یا سایر واحدها دریافت کند و در مقابل اطلاعاتی را برای آنها ارسال کند.
این تبادل اطلاعات از طریق شبکههای ارتباطی خودرو انجام میشود.
یکی از مهمترین این شبکهها CAN است.
شبکه CAN امکان میدهد چند واحد الکترونیکی روی یک بستر ارتباطی با یکدیگر داده مبادله کنند.
شبکه LIN نیز برای برخی کاربردهای سادهتر استفاده میشود.
این موضوع را در بخش ۱۳ بهصورت مستقل بررسی خواهیم کرد تا ساختار مقاله بیش از حد تخصصی نشود.
۹-۱۳. ECU و نرمافزار
ECU فقط مجموعهای از قطعات الکترونیکی نیست.
برای انجام وظایف کنترلی، نرمافزار و دادههای کنترلی نیز در آن وجود دارند.
این نرمافزار تعیین میکند ECU چگونه ورودیها را تفسیر کند و در شرایط مختلف چه خروجیهایی ایجاد کند.
به همین دلیل در خودروهای مدرن، مشکلات نرمافزاری یا نیاز به برنامهریزی و پیکربندی نیز میتوانند در فرایند تعمیر مطرح شوند.
البته برنامهریزی ECU موضوعی تخصصی است و انجام نادرست آن میتواند باعث اختلال در عملکرد خودرو شود.
۹-۱۴. آیا قطع باتری میتواند ECU را خراب کند؟
قطع باتری به خودی خود در بسیاری از خودروها بخشی از فرایندهای معمول سرویس است، اما نحوه قطع و وصل باتری و شرایط خودرو اهمیت دارد.
همچنین بعضی خودروها پس از قطع برق ممکن است نیاز به تنظیم یا یادگیری مجدد برخی عملکردها داشته باشند.
بنابراین نمیتوان یک دستور واحد برای تمام خودروها صادر کرد.
در خودروهای مدرن بهتر است دستورالعمل سازنده خودرو درباره قطع باتری، ثبت خطاها و فرایندهای پس از اتصال مجدد رعایت شود.
🟥 هشدار
در خودروهای مجهز به سیستمهای حساس الکترونیکی، انجام اتصال کوتاه، جابهجا کردن قطبهای باتری یا تستهای غیراصولی میتواند به قطعات الکترونیکی آسیب بزند.
در مدارهای حساس، قبل از آزمایش باید روش صحیح تست مشخص باشد.
۹-۱۵. نقش ECU در مدیریت موتور
ECU موتور یکی از مهمترین واحدهای کنترل خودرو است.
بسته به طراحی خودرو، این سیستم میتواند در مدیریت موارد مختلفی نقش داشته باشد:
- پاشش سوخت
- جرقه
- دریچه گاز
- دور آرام
- کنترل آلایندگی
- فن خنککننده
- برخی سیستمهای زمانبندی موتور
- تشخیص برخی خطاها
ECU دائماً شرایط موتور را بررسی میکند و بر اساس اطلاعات دریافتی، فرمانهای لازم را تغییر میدهد.
به همین دلیل سیستم مدیریت موتور یک سیستم ثابت نیست؛ بلکه یک سیستم کنترل لحظهای و پویا است.
۹-۱۶. چرا خرابی یک سنسور میتواند چند علامت ایجاد کند؟
یک سنسور ممکن است اطلاعاتی را ارائه کند که چند بخش از عملکرد موتور به آن وابسته باشند.
اگر این اطلاعات اشتباه شوند، ECU ممکن است چند تصمیم متفاوت را تحت تأثیر قرار دهد.
در نتیجه یک خرابی کوچک میتواند به چند علامت منجر شود.
برای مثال ممکن است راننده همزمان شاهد:
- روشن شدن چراغ چک
- افزایش مصرف سوخت
- افت عملکرد موتور
- بد روشن شدن
- تغییر دور موتور
باشد.
این موضوع یکی از دلایلی است که عیبیابی خودرو باید بر اساس رابطه میان علائم انجام شود، نه فقط یک علامت منفرد.
۹-۱۷. ECU، حافظه خطا و چراغ چک
یکی از قابلیتهای مهم بسیاری از ECUها، ثبت برخی خطاهای تشخیصدادهشده است.
اگر شرایط مشخصی برای ثبت یک خطا وجود داشته باشد، سیستم ممکن است یک DTC در حافظه خود ذخیره کند.
چراغ چک نیز میتواند در شرایط خاص به راننده هشدار دهد.
اما چراغ چک یک «تشخیص نهایی» نیست؛ بلکه بیشتر یک هشدار برای بررسی سیستم است.
برای فهمیدن علت دقیق باید کد خطا، شرایط ثبت آن و دادههای واقعی سیستم بررسی شوند.
این تفاوت بین «کد خطا» و «علت واقعی خرابی» از مهمترین اصول عیبیابی مدرن است.
۹-۱۸. آیا با تعویض ECU مشکل خودرو حل میشود؟
نه لزوماً.
تعویض ECU بدون تشخیص صحیح یکی از پرهزینهترین اشتباهات ممکن است.
اگر مشکل واقعی از سیمکشی یا تغذیه باشد، ECU جدید نیز همان مشکل را خواهد داشت.
اگر مشکل از سنسور باشد، ECU سالم جدید هم اطلاعات اشتباه دریافت خواهد کرد.
حتی در بعضی خودروها ECU جدید باید برنامهریزی، کدگذاری یا با سایر اجزا هماهنگ شود.
بنابراین:
اول تشخیص، سپس تعمیر یا تعویض.
این اصل باید در تمام تعمیرات الکترونیکی خودرو رعایت شود.
۹-۱۹. ECU را مانند یک «مغز مستقل» تصور نکنیم
اصطلاح «مغز خودرو» برای توضیح ساده مفید است، اما نباید باعث شود ECU را یک واحد کاملاً مستقل تصور کنیم.
ECU برای کار کردن به مجموعه بزرگی از اجزا وابسته است:
تغذیه → سیمکشی → سنسورها → اطلاعات شبکه → نرمافزار → پردازش → خروجیها → عملگرها
اگر یکی از این بخشها دچار مشکل شود، ممکن است عملکرد ECU نیز تحت تأثیر قرار گیرد.
به همین دلیل در عیبیابی حرفهای، ECU آخرین چیزی است که بدون دلیل کافی باید متهم شود.
سنسورها و عملگرهای خودرو
اگر ECU را تصمیمگیرنده سیستم در نظر بگیریم، سنسورها و عملگرها دو گروه بسیار مهم در اطراف آن هستند.
سنسورها اطلاعات را دریافت و اندازهگیری میکنند و عملگرها فرمان سیستم را اجرا میکنند.
این ارتباط را میتوان به شکل ساده زیر تصور کرد:
شرایط واقعی خودرو → سنسور → ECU / ماژول کنترل → فرمان → عملگر → تغییر در عملکرد خودرو
برای مثال، اگر دمای موتور افزایش پیدا کند، سنسور دمای مایع خنککننده این وضعیت را تشخیص میدهد. اطلاعات به سیستم کنترل ارسال میشود و ECU بر اساس شرایط، فرمان مناسب را برای سیستم خنککننده صادر میکند.
در خودروهای مدرن تعداد سنسورها و عملگرها بسیار زیاد است و هرکدام وظیفه مشخصی دارند.
۱۰-۱. سنسور خودرو چیست؟
سنسور یا Sensor وسیلهای است که یک کمیت یا وضعیت فیزیکی را تشخیص داده و آن را به یک سیگنال قابل استفاده برای سیستم کنترل تبدیل میکند.
این کمیت میتواند شامل مواردی مانند:
- دما
- فشار
- موقعیت
- سرعت
- میزان اکسیژن
- شدت نور
- شتاب
- زاویه
- سطح مایع
- سرعت چرخ
باشد.
به زبان ساده:
🟦 باکس آموزشی
سنسور مثل «حس» خودرو است.
خودرو به کمک سنسورها متوجه میشود چه اتفاقی در قسمتهای مختلف آن در حال رخ دادن است.
البته سنسور خودش معمولاً تصمیمگیری نمیکند؛ بلکه اطلاعات را در اختیار واحد کنترل قرار میدهد.
۱۰-۲. عملگر خودرو چیست؟
عملگر یا Actuator قطعهای است که فرمان سیستم کنترل را به یک عمل فیزیکی تبدیل میکند.
به بیان ساده:
سنسور وضعیت را گزارش میکند؛ عملگر کاری را که سیستم تصمیم گرفته انجام دهد اجرا میکند.
نمونههایی از عملگرهای خودرو عبارتاند از:
- انژکتور
- کویل
- موتور دریچه گاز
- موتور فن
- شیرهای برقی
- موتور شیشهبالابر
- عملگر قفل درب
- موتور برفپاککن
- برخی موتورهای تنظیمکننده
- پمپهای الکتریکی
۱۰-۳. تفاوت سنسور و عملگر در یک مثال ساده
فرض کنید سیستم تهویه خودرو باید دمای کابین را کنترل کند.
سنسور دما وضعیت دمای کابین را اندازهگیری میکند.
ماژول تهویه اطلاعات را دریافت و پردازش میکند.
سپس ممکن است فرمانی برای یک عملگر صادر شود.
آن عملگر میتواند مثلاً یک موتور دریچه یا شیر کنترلی باشد که وضعیت سیستم تهویه را تغییر دهد.
در نتیجه:
| جزء | نقش |
|---|---|
| سنسور | اندازهگیری |
| ECU / ماژول | پردازش و تصمیمگیری |
| عملگر | اجرای فرمان |
این الگو در بسیاری از سیستمهای خودرو تکرار میشود.
۱۰-۴. سنسور دمای مایع خنککننده موتور
یکی از سنسورهای مهم موتور، سنسور دمای مایع خنککننده است که معمولاً با نام ECT شناخته میشود.
این سنسور اطلاعاتی درباره دمای موتور در اختیار سیستم مدیریت موتور قرار میدهد.
ECU میتواند با استفاده از این اطلاعات، عملکرد بخشهای مختلف موتور را متناسب با دما تنظیم کند.
اطلاعات دمای موتور میتواند روی مواردی مانند:
- پاشش سوخت
- استراتژی گرم شدن موتور
- کنترل فن
- مدیریت برخی سیستمهای آلایندگی
- نحوه عملکرد موتور در شرایط مختلف
تأثیر داشته باشد.
علائم احتمالی مشکل در سنسور دما
بسته به نوع خرابی و طراحی خودرو ممکن است مواردی مانند:
- سخت روشن شدن موتور
- افزایش مصرف سوخت
- عملکرد نامناسب موتور
- روشن شدن چراغ چک
- رفتار غیرعادی فن
- نمایش دمای غیرواقعی
دیده شود.
اما این علائم بهتنهایی خرابی سنسور را ثابت نمیکنند.
سیمکشی، سوکت و مدار تغذیه نیز باید بررسی شوند.
۱۰-۵. سنسور موقعیت میللنگ
سنسور موقعیت میللنگ یا CKP یکی از سنسورهای بسیار مهم مدیریت موتور است.
ECU برای تشخیص موقعیت و سرعت چرخش میللنگ به این اطلاعات نیاز دارد.
این اطلاعات برای هماهنگی عملکرد موتور اهمیت زیادی دارند.
در صورت ایجاد مشکل جدی در این سیگنال، بسته به طراحی خودرو ممکن است:
- موتور روشن نشود،
- موتور در حین کار خاموش شود،
- استارت بخورد اما روشن نشود،
- عملکرد موتور ناپایدار شود،
- چراغ چک روشن شود.
از آنجا که سیگنال این سنسور برای هماهنگی موتور اهمیت زیادی دارد، خرابی آن میتواند علائم جدی ایجاد کند.
۱۰-۶. سنسور موقعیت میلسوپاپ
سنسور موقعیت میلسوپاپ یا CMP نیز اطلاعات مربوط به موقعیت میلسوپاپ را در اختیار سیستم کنترل قرار میدهد.
ECU میتواند از این اطلاعات برای هماهنگی بهتر عملکرد موتور استفاده کند.
در بسیاری از موتورهای مدرن، اطلاعات CKP و CMP در کنار یکدیگر برای تعیین وضعیت دقیق موتور مورد استفاده قرار میگیرند.
اگر یکی از این سنسورها یا مدار آنها دچار مشکل شود، ممکن است عملکرد موتور تحت تأثیر قرار گیرد.
۱۰-۷. سنسور موقعیت دریچه گاز
سنسور موقعیت دریچه گاز، که ممکن است با نام TPS شناخته شود، اطلاعات مربوط به وضعیت دریچه گاز را به سیستم کنترل منتقل میکند.
در خودروهای مختلف ساختار این سیستم متفاوت است.
در دریچههای گاز برقی، معمولاً مجموعه دریچه گاز دارای سنجش موقعیت و موتور الکتریکی کنترلکننده است.
اطلاعات موقعیت دریچه گاز میتواند در مدیریت موارد مختلفی مانند:
- پاسخ موتور به درخواست راننده
- کنترل دور موتور
- مدیریت سوخت
- کنترل گشتاور
نقش داشته باشد.
۱۰-۸. سنسور فشار هوای ورودی
برای مدیریت دقیق موتور، سیستم کنترل باید درباره مقدار هوای ورودی اطلاعات داشته باشد.
یکی از روشهای دریافت این اطلاعات استفاده از سنسور فشار منیفولد یا MAP است.
MAP فشار موجود در منیفولد هوا را اندازهگیری میکند.
ECU میتواند این اطلاعات را همراه با دادههای سایر سنسورها برای محاسبات مربوط به مدیریت موتور استفاده کند.
در بعضی خودروها از سنسور جریان هوای ورودی یا MAF نیز استفاده میشود.
MAP و MAF یکی هستند؟
خیر.
هر دو میتوانند برای شناخت شرایط هوای ورودی موتور استفاده شوند، اما پارامتر متفاوتی را اندازهگیری میکنند و روش محاسبه سیستم مدیریت موتور نیز میتواند بر اساس طراحی خودرو متفاوت باشد.
۱۰-۹. سنسور اکسیژن
سنسور اکسیژن یکی از اجزای مهم سیستم کنترل آلایندگی و مدیریت احتراق موتور است.
این سنسور اطلاعاتی درباره وضعیت اکسیژن موجود در گازهای خروجی ارائه میکند.
ECU میتواند از این اطلاعات برای ارزیابی و اصلاح شرایط مخلوط هوا و سوخت استفاده کند.
خرابی یا عملکرد نامناسب سنسور اکسیژن، بسته به نوع سیستم و نوع خرابی، میتواند با علائمی مانند:
- افزایش مصرف سوخت
- روشن شدن چراغ چک
- تغییر عملکرد موتور
- افزایش آلایندگی
همراه باشد.
اما دوباره باید تأکید کرد که ثبت خطای مربوط به سنسور اکسیژن الزاماً به معنی خراب بودن خود سنسور نیست.
نشتی اگزوز، مشکل سیمکشی، شرایط احتراق و سایر عوامل نیز میتوانند روی اطلاعات این سیستم اثر بگذارند.
۱۰-۱۰. سنسور سرعت چرخ و سیستم ABS
در خودروهای مجهز به ABS، سنجش سرعت چرخها اهمیت بسیار زیادی دارد.
سنسورهای سرعت چرخ اطلاعات مربوط به حرکت هر چرخ را در اختیار سیستم کنترل قرار میدهند.
ماژول ABS میتواند با مقایسه این اطلاعات تشخیص دهد که رفتار چرخها چگونه است.
این اطلاعات علاوه بر ABS ممکن است برای سیستمهایی مانند:
- کنترل کشش
- ESP
- نمایش سرعت خودرو
- برخی سیستمهای کمکراننده
نیز مورد استفاده قرار گیرد.
به همین دلیل خرابی یک سنسور سرعت چرخ ممکن است فقط یک چراغ هشدار ساده ایجاد نکند و چند سیستم خودرو را تحت تأثیر قرار دهد.
۱۰-۱۱. سنسور فشار باد تایر TPMS
سیستم TPMS برای نظارت بر فشار تایرها طراحی شده است.
در سیستمهای دارای سنسور مستقیم، سنسور میتواند اطلاعاتی مانند فشار و در برخی طراحیها دمای تایر را اندازهگیری کند و اطلاعات را به سیستم خودرو ارسال نماید.
اگر فشار تایر از محدوده تعیینشده خارج شود، سیستم میتواند به راننده هشدار دهد.
🟨 نکته
روشن شدن چراغ TPMS همیشه به معنی خرابی سنسور نیست.
کاهش واقعی فشار تایر، مشکل باتری سنسور، اشکال ارتباطی یا نیاز به فرایند یادگیری مجدد، بسته به سیستم خودرو، میتواند علت هشدار باشد.
۱۰-۱۲. سنسورهای فشار در خودرو
در خودرو سنسورهای فشار مختلفی وجود دارند.
برای مثال ممکن است فشار:
- هوای ورودی موتور
- سوخت
- روغن
- سیستم تهویه مطبوع
- سیستمهای هیدرولیکی
اندازهگیری شود.
نوع سنسور و روش اندازهگیری به کاربرد آن بستگی دارد.
نکته مهم این است که فشار یک پارامتر مهم در بسیاری از سیستمهای خودرو است و ECU یا ماژول کنترل میتواند با استفاده از آن وضعیت سیستم را بهتر تشخیص دهد.
۱۰-۱۳. سنسور نور و سنسور باران
در برخی خودروهای مجهز به امکانات پیشرفته، سنسورهای محیطی نیز وجود دارند.
سنسور نور
سنسور نور میتواند شدت روشنایی محیط را تشخیص دهد و در خودروهای مجهز به سیستم روشنایی خودکار، اطلاعات لازم را برای کنترل چراغها فراهم کند.
سنسور باران
سنسور باران در برخی خودروها برای تشخیص وجود قطرات آب روی شیشه و مدیریت خودکار برفپاککن استفاده میشود.
در چنین سیستمهایی، راننده فقط یک کلید ساده را کنترل نمیکند؛ بلکه سیستم بر اساس اطلاعات سنسور میتواند سرعت یا وضعیت عملکرد را تغییر دهد.
۱۰-۱۴. سنسور زاویه فرمان
در خودروهای مجهز به سیستمهای کنترل پایداری و برخی سامانههای کمکراننده، دانستن زاویه فرمان اهمیت دارد.
سنسور زاویه فرمان اطلاعاتی درباره جهت و مقدار چرخش فرمان ارائه میکند.
این اطلاعات میتواند در سیستمهایی مانند:
- ESP
- کنترل پایداری
- برخی سیستمهای کمکراننده
- فرمان برقی
مورد استفاده قرار گیرد.
اگر این سنسور یا سیستم مربوط به آن نیاز به کالیبراسیون داشته باشد و این کار انجام نشود، ممکن است برخی چراغهای هشدار روشن شوند.
۱۰-۱۵. عملگر انژکتور
انژکتور یکی از مهمترین عملگرهای موتور است.
وظیفه آن کنترل ورود مقدار مشخصی سوخت به موتور است.
ECU بر اساس شرایط مختلف موتور فرمان مناسب را برای انژکتورها صادر میکند.
این شرایط میتواند شامل مواردی مانند:
- دور موتور
- بار موتور
- دمای موتور
- هوای ورودی
- وضعیت دریچه گاز
- اطلاعات سنسور اکسیژن
باشد.
خرابی انژکتور میتواند باعث مشکلاتی مانند بد کار کردن موتور، افت توان یا افزایش مصرف سوخت شود؛ اما برای تشخیص دقیق باید مدار الکتریکی و وضعیت مکانیکی آن نیز بررسی شود.
۱۰-۱۶. کویل به عنوان یک عملگر
کویل وظیفه تأمین ولتاژ لازم برای ایجاد جرقه در سیستم احتراق را بر عهده دارد.
در بسیاری از خودروهای مدرن، ECU فرمان ایجاد جرقه را به سیستم کویلها میدهد.
در نتیجه میان چند بخش ارتباط وجود دارد:
سنسورها → ECU → کویل → شمع → احتراق
اگر یکی از حلقههای این زنجیره دچار مشکل شود، موتور ممکن است بد کار کند.
به همین دلیل تشخیص «کویل خراب است» باید بر اساس تست و شواهد انجام شود، نه فقط بر اساس لرزش موتور.
۱۰-۱۷. موتور دریچه گاز برقی
در خودروهای مجهز به دریچه گاز برقی، ECU میتواند موقعیت دریچه را به وسیله یک موتور الکتریکی کنترل کند.
در این سیستم، پدال گاز لزوماً بهصورت مکانیکی و مستقیم دریچه را باز نمیکند.
فرمان راننده ابتدا به شکل سیگنال دریافت میشود و سیستم کنترل، پس از بررسی شرایط، موقعیت مناسب دریچه را تعیین میکند.
این فناوری امکان کنترل دقیقتر موتور را فراهم میکند و میتواند با سیستمهای مختلف مانند کنترل کشش و کروز کنترل هماهنگ شود.
۱۰-۱۸. شیرهای برقی
شیر برقی یا Solenoid نوعی عملگر است که با استفاده از نیروی الکترومغناطیسی یک حرکت مکانیکی ایجاد میکند.
در خودرو از شیرهای برقی در سیستمهای مختلف استفاده میشود.
برای مثال ممکن است در:
- سیستم مدیریت موتور
- کنترل بخارات سوخت
- سیستم زمانبندی متغیر سوپاپها
- گیربکس
- سیستم تهویه
از آنها استفاده شود.
وقتی ECU فرمان مناسب را ارسال میکند، شیر برقی میتواند وضعیت خود را تغییر دهد و مسیر یک سیال یا گاز را کنترل کند.
۱۰-۱۹. موتورهای الکتریکی به عنوان عملگر
بسیاری از تجهیزات خودرو به وسیله موتورهای الکتریکی حرکت میکنند.
برای مثال:
- شیشهبالابر
- برفپاککن
- فن کابین
- فن رادیاتور
- تنظیم صندلی
- تنظیم آینه
- سانروف
همگی میتوانند از موتورهای الکتریکی استفاده کنند.
در این سیستمها، فقط خود موتور مهم نیست.
تغذیه، کلید، رله، ماژول، سیمکشی و اتصال بدنه نیز باید سالم باشند.
۱۰-۲۰. وقتی سنسور خراب میشود چه اتفاقی میافتد؟
خرابی سنسور میتواند شکلهای مختلفی داشته باشد.
حالت اول: قطع کامل سیگنال
در این حالت سیستم ممکن است متوجه شود که سیگنال سنسور وجود ندارد.
حالت دوم: سیگنال غیرمنطقی
سنسور ممکن است سیگنال تولید کند اما مقدار آن با شرایط واقعی سازگار نباشد.
حالت سوم: خرابی مقطعی
سنسور یا سیمکشی ممکن است فقط گاهی اطلاعات نادرست ارسال کند.
حالت سوم میتواند سختتر تشخیص داده شود، زیرا ممکن است خودرو در زمان مراجعه به تعمیرگاه کاملاً عادی کار کند.
۱۰-۲۱. آیا هر سنسوری که خطا دارد باید تعویض شود؟
خیر.
این یکی از مهمترین نکات عیبیابی خودروهای مدرن است.
اگر دیاگ کدی مرتبط با یک سنسور نشان دهد، باید حداقل موارد زیر در نظر گرفته شوند:
- خود سنسور
- تغذیه سنسور
- اتصال بدنه سنسور
- سیم سیگنال
- سوکت
- شرایط واقعی سیستم
- داده زنده سنسور
- ارتباط آن با سایر پارامترها
برای مثال اگر سنسور فشار مقدار غیرطبیعی نشان میدهد، ابتدا باید بررسی شود که آیا واقعاً فشار غیرطبیعی است یا سنسور فشار را اشتباه گزارش میکند.
۱۰-۲۲. Live Data چه کمکی میکند؟
یکی از ابزارهای مهم عیبیابی خودروهای مدرن، مشاهده Live Data یا داده زنده است.
در این روش، تعمیرکار میتواند برخی پارامترهایی را که ECU در همان لحظه دریافت میکند مشاهده کند.
برای مثال ممکن است دادههایی مانند:
- دمای موتور
- دور موتور
- موقعیت دریچه گاز
- فشار هوا
- سرعت خودرو
- وضعیت سنسور اکسیژن
نمایش داده شوند.
مزیت مهم Live Data این است که تعمیرکار فقط به یک کد خطا وابسته نیست و میتواند ببیند سیستم در شرایط واقعی چه اطلاعاتی دریافت میکند.
بخش ۱۴ این موضوع را با مثالهای بیشتری بررسی خواهد کرد.
۱۰-۲۳. ارتباط بین سنسورها
سنسورها بهصورت کاملاً مستقل از یکدیگر کار نمیکنند.
ECU ممکن است اطلاعات چند سنسور را در کنار هم قرار دهد.
برای مثال برای تشخیص وضعیت موتور میتواند همزمان اطلاعات:
- دور موتور
- دمای موتور
- هوای ورودی
- موقعیت دریچه گاز
- اکسیژن اگزوز
را بررسی کند.
این کار باعث میشود سیستم کنترل بتواند شرایط پیچیده موتور را بهتر تحلیل کند.
بنابراین ممکن است یک خرابی در یک سنسور باعث شود چند پارامتر دیگر نیز غیرعادی به نظر برسند.
۱۰-۲۴. چرا تعویض قطعه بدون تست کار درستی نیست؟
فرض کنید خودرو بد کار میکند و تعمیرکار حدس میزند سنسور اکسیژن خراب است.
اگر سنسور بدون تست تعویض شود و مشکل باقی بماند، هزینهای برای مالک ایجاد شده ولی عیب اصلی همچنان وجود دارد.
ممکن است علت واقعی:
- نشتی هوا
- مشکل احتراق
- خرابی سیمکشی
- نشتی اگزوز
- مشکل سوخترسانی
- ایراد سنسور دیگری
باشد.
بنابراین روش صحیح این است که ابتدا فرضیه ایجاد شود، سپس با تست تأیید یا رد شود.
🟨 نکته طلایی عیبیابی
«کد خطا» یک سرنخ است، نه حکم قطعی.
«تعویض قطعه» باید نتیجه تشخیص باشد، نه روش تشخیص.
۱۰-۲۵. جدول خلاصه سنسورها و عملگرهای مهم
| قطعه | نوع | وظیفه ساده |
| ECT | سنسور | اندازهگیری دمای موتور |
| CKP | سنسور | تشخیص موقعیت/سرعت میللنگ |
| CMP | سنسور | تشخیص موقعیت میلسوپاپ |
| TPS | سنسور | تشخیص موقعیت دریچه گاز |
| MAP | سنسور | اندازهگیری فشار منیفولد |
| MAF | سنسور | اندازهگیری جریان هوای ورودی |
| O2 | سنسور | بررسی وضعیت اکسیژن گازهای خروجی |
| Wheel Speed | سنسور | اندازهگیری سرعت چرخ |
| TPMS | سنسور/سیستم | پایش فشار تایر |
| Injector | عملگر | کنترل پاشش سوخت |
| Ignition Coil | عملگر | ایجاد ولتاژ لازم برای جرقه |
| Throttle Motor | عملگر | کنترل دریچه گاز برقی |
| Solenoid | عملگر | کنترل یک حرکت یا مسیر سیال |
| Electric Motor | عملگر | ایجاد حرکت مکانیکی |
۱۰-۲۶. چکلیست ساده برای بررسی خرابی سنسورها
اگر یکی از سنسورها متهم به خرابی شد، بهتر است این مسیر کلی را در نظر بگیرید:
علامت خودرو را دقیق ثبت کنید.
کد خطا را بخوانید.
شرایط ثبت خطا را بررسی کنید.
ظاهر سنسور و سوکت را بررسی کنید.
سیمکشی را بررسی کنید.
تغذیه سنسور را بررسی کنید.
اتصال بدنه را بررسی کنید.
سیگنال سنسور را در صورت امکان اندازهگیری کنید.
داده زنده را بررسی کنید.
عملکرد سنسور را با شرایط واقعی خودرو مقایسه کنید.
سپس درباره تعمیر یا تعویض تصمیم بگیرید.
سیستم جرقه و مدیریت موتور
سیستم جرقه یکی از مهمترین بخشهای موتورهای بنزینی است. موتور برای تبدیل انرژی موجود در سوخت به حرکت مکانیکی، به احتراق کنترلشده مخلوط هوا و سوخت نیاز دارد.
در موتورهای بنزینی، شمع و سیستم جرقه وظیفه ایجاد جرقه لازم برای شروع احتراق را بر عهده دارند. اما جرقه بهتنهایی کافی نیست. زمان ایجاد جرقه، مقدار سوخت، میزان هوای ورودی و شرایط موتور نیز باید با یکدیگر هماهنگ باشند.
این هماهنگی در خودروهای مدرن تا حد زیادی توسط ECU و سیستم مدیریت موتور انجام میشود.
به همین دلیل، سیستم جرقه را نباید یک مدار مستقل و جدا از سایر اجزای موتور تصور کرد.
🟦 باکس آموزشی | سیستم جرقه را ساده ببینیم
در یک موتور بنزینی، میتوان زنجیره اصلی را اینطور تصور کرد:
هوا + سوخت + تراکم مناسب + جرقه در زمان مناسب = احتراق
اگر یکی از این عوامل دچار مشکل شود، موتور ممکن است بد کار کند، توان خود را از دست بدهد یا اصلاً روشن نشود.
۱۱-۱. سیستم جرقه چه وظیفهای دارد؟
وظیفه اصلی سیستم جرقه ایجاد یک جرقه الکتریکی مناسب در زمان مناسب است.
جرقه باید بتواند مخلوط فشردهشده هوا و سوخت را مشتعل کند.
سیستم جرقه در خودروهای جدید معمولاً شامل اجزایی مانند:
- ECU
- کویل
- شمع
- سیمکشی
- سوکتها
- سنسورهای موقعیت موتور
- تغذیه الکتریکی
است.
در برخی موتورهای جدید، برای هر سیلندر یک کویل یا مجموعه کویل نزدیک شمع استفاده میشود.
۱۱-۲. کویل خودرو چیست؟
کویل یا Ignition Coil یکی از اجزای اصلی سیستم جرقه است.
باتری خودرو ولتاژ لازم برای ایجاد جرقه مستقیم در شمع را در اختیار سیستم قرار نمیدهد. کویل وظیفه دارد با استفاده از اصول الکترومغناطیسی، ولتاژ را به سطح موردنیاز برای ایجاد جرقه در شمع برساند.
به زبان ساده:
کویل انرژی الکتریکی را برای ایجاد جرقه مناسب در شمع آماده میکند.
کویل ممکن است در خودروهای مختلف ساختارهای متفاوتی داشته باشد.
برای مثال:
- یک کویل مشترک برای چند سیلندر
- کویل دوبل
- کویل مجزا برای هر سیلندر
- کویل روی شمع یا Coil-on-Plug
از طراحیهای متداول هستند.
۱۱-۳. شمع چه کاری انجام میدهد؟
شمع یا Spark Plug آخرین قسمت اصلی مسیر ایجاد جرقه در موتور بنزینی است.
ولتاژ بالای تولیدشده توسط سیستم جرقه به شمع میرسد و بین الکترودهای آن جرقه ایجاد میشود.
این جرقه باید در شرایط سخت داخل محفظه احتراق ایجاد شود.
شمع در معرض:
- دمای بالا
- فشار زیاد
- احتراق
- رسوبات
- لرزش
- تغییرات شدید حرارتی
قرار دارد.
به همین دلیل وضعیت شمع میتواند تأثیر قابلتوجهی بر عملکرد موتور داشته باشد.
۱۱-۴. ECU چه نقشی در جرقه دارد؟
در خودروهای مدرن، ECU مدیریت موتور باید بداند چه زمانی جرقه ایجاد شود.
برای تصمیمگیری، ECU از اطلاعات سنسورهای مختلف استفاده میکند.
یکی از مهمترین اطلاعات، موقعیت و سرعت میللنگ است.
همچنین شرایط دیگری مانند:
- بار موتور
- دمای موتور
- وضعیت دریچه گاز
- هوای ورودی
- شرایط احتراق
میتوانند در استراتژی کنترل موتور نقش داشته باشند.
سپس ECU فرمان لازم را برای سیستم جرقه صادر میکند.
بنابراین سیستم جرقه فقط «کویل و شمع» نیست.
۱۱-۵. چرا زمان جرقه مهم است؟
جرقه باید در زمان مناسبی نسبت به حرکت پیستون ایجاد شود.
اگر جرقه خیلی زود یا خیلی دیر ایجاد شود، عملکرد موتور میتواند تحت تأثیر قرار گیرد.
زمان جرقه به شرایط موتور وابسته است و ECU میتواند آن را در شرایط مختلف تغییر دهد.
برای مثال موتور در:
- دور آرام
- شتابگیری
- بار سنگین
- دور موتور بالا
- شرایط دمایی مختلف
به یک استراتژی کاملاً ثابت نیاز ندارد.
این همان جایی است که سیستم مدیریت موتور نسبت به سیستمهای مکانیکی قدیمیتر انعطاف بیشتری پیدا میکند.
۱۱-۶. احتراق ناقص یا Misfire چیست؟
یکی از مشکلات مهم موتورهای بنزینی Misfire یا احتراق ناقص است.
به زبان ساده، زمانی که یکی از سیلندرها نتواند احتراق مورد انتظار را بهدرستی انجام دهد، میتوان با مفهوم میسفایر مواجه شد.
علت میتواند مربوط به یکی از چند گروه اصلی باشد:
جرقه
- شمع
- کویل
- مدار جرقه
- تغذیه
- فرمان ECU
سوخت
- انژکتور
- فشار سوخت
- کیفیت سوخت
- مدار انژکتور
هوا
- نشتی هوا
- مشکل دریچه گاز
- سیستم ورودی هوا
مکانیکی
- کاهش کمپرس
- مشکل سوپاپ
- مشکل تایمینگ
- آسیب مکانیکی موتور
بنابراین اگر موتور ریپ میزند، نباید همیشه کویل را مقصر دانست.
۱۱-۷. چرا خرابی کویل باعث لرزش موتور میشود؟
اگر یکی از سیلندرها جرقه مناسب دریافت نکند، احتراق در آن سیلندر ممکن است ناقص شود.
در نتیجه موتور نمیتواند توان مورد انتظار را بهصورت یکنواخت تولید کند.
راننده ممکن است این وضعیت را به شکل:
- لرزش
- ریپ زدن
- افت توان
- شتابگیری نامناسب
- بد کار کردن موتور
احساس کند.
اگر میسفایر شدید باشد، چراغ چک نیز ممکن است روشن یا حتی در برخی شرایط چشمکزن شود.
🟥 هشدار
چشمکزدن چراغ چک، مخصوصاً همراه با لرزش شدید یا بد کار کردن موتور، میتواند نشانه یک مشکل جدی در احتراق باشد. ادامه رانندگی طولانیمدت در چنین شرایطی میتواند به سیستم اگزوز و کاتالیزور آسیب بزند.
در چنین وضعیتی بهتر است خودرو در اولین فرصت بررسی شود.
۱۱-۸. انژکتور چه نقشی در مدیریت موتور دارد؟
انژکتور یک عملگر مهم در سیستم سوخترسانی است.
وظیفه آن کنترل ورود سوخت به موتور است.
ECU بر اساس شرایط مختلف، فرمان مناسب را برای انژکتور صادر میکند.
مقدار و زمان پاشش سوخت به شرایط موتور وابسته است.
اگر انژکتور مشکل داشته باشد، ممکن است یک یا چند سیلندر سوخت مناسب دریافت نکنند.
علائم احتمالی شامل:
- بد کار کردن موتور
- افزایش مصرف سوخت
- افت توان
- لرزش
- سخت روشن شدن
- روشن شدن چراغ چک
است.
اما این علائم با خرابی سیستم جرقه نیز همپوشانی دارند.
به همین دلیل باید با تست مشخص شود مشکل در کدام بخش است.
۱۱-۹. ارتباط سیستم جرقه و انژکتور
سیستم جرقه و سوخترسانی باید با یکدیگر هماهنگ باشند.
تصور کنید سوخت به یک سیلندر میرسد اما جرقه ایجاد نمیشود.
در این حالت احتراق صحیح شکل نمیگیرد.
برعکس، اگر جرقه وجود داشته باشد اما سوخت کافی به سیلندر نرسد، احتراق نیز نمیتواند به شکل مناسب انجام شود.
بنابراین ECU باید اطلاعات مختلف را کنار هم قرار دهد تا زمان و شرایط مناسب برای عملکرد این سیستمها را تعیین کند.
۱۱-۱۰. سنسورهای مهم در مدیریت موتور
چند سنسور در کنترل عملکرد موتور نقش بسیار مهمی دارند.
از جمله:
- سنسور موقعیت میللنگ
- سنسور موقعیت میلسوپاپ
- سنسور دمای موتور
- سنسور فشار منیفولد
- سنسور جریان هوا
- سنسور موقعیت دریچه گاز
- سنسور اکسیژن
- سنسور فشار بوست در موتورهای توربوشارژ
این سنسورها اطلاعات متفاوتی در اختیار ECU قرار میدهند.
ECU نیز این اطلاعات را بهصورت همزمان پردازش میکند.
۱۱-۱۱. چرا سنسور میللنگ برای موتور حیاتی است؟
ECU برای کنترل دقیق جرقه و پاشش سوخت باید موقعیت موتور را بداند.
سنسور میللنگ یکی از منابع اصلی این اطلاعات است.
اگر ECU نتواند موقعیت میللنگ را بهدرستی تشخیص دهد، ممکن است نتواند فرمانهای مربوط به جرقه و پاشش را در زمان مناسب صادر کند.
به همین دلیل خرابی این سنسور میتواند در بعضی خودروها باعث استارت خوردن بدون روشن شدن موتور شود.
البته این علامت علتهای دیگری نیز دارد و برای تشخیص قطعی باید مدار و سیگنال سنسور بررسی شود.
۱۱-۱۲. سنسور میلسوپاپ و هماهنگی موتور
میلسوپاپ نیز در زمانبندی موتور نقش اساسی دارد.
ECU با استفاده از اطلاعات موقعیت میلسوپاپ میتواند وضعیت موتور را دقیقتر تشخیص دهد.
در برخی خودروها، اختلال در این سیگنال میتواند باعث:
- سخت روشن شدن
- کاهش توان
- بد کار کردن موتور
- افزایش مصرف سوخت
- ثبت خطای مربوط به سنسور
شود.
اما دوباره باید تأکید کرد که کد خطا فقط نقطه شروع عیبیابی است.
۱۱-۱۳. جرقه در موتور توربوشارژ
در موتورهای توربوشارژ، شرایط احتراق میتواند نسبت به یک موتور تنفس طبیعی پیچیدهتر باشد.
هوای بیشتری وارد موتور میشود و فشار و دمای داخل محفظه احتراق اهمیت بیشتری پیدا میکنند.
بنابراین مدیریت دقیق:
- فشار هوا
- سوخت
- جرقه
- دما
- شرایط موتور
اهمیت بالایی دارد.
در این موتورها عملکرد صحیح کویل، شمع و سنسورها بسیار مهم است.
این موضوع بهخصوص در خودروهای مجهز به موتورهای توربوشارژ چینی نیز اهمیت دارد.
۱۱-۱۴. شمع نامناسب چه مشکلی ایجاد میکند؟
شمع فقط یک قطعه ساده فلزی نیست.
برای هر موتور، مشخصات شمع باید با طراحی موتور و دستورالعمل سازنده هماهنگ باشد.
مواردی مانند:
- مشخصات حرارتی
- فاصله الکترود
- نوع شمع
- ابعاد
- جنس الکترود
میتوانند اهمیت داشته باشند.
استفاده از شمع نامناسب ممکن است باعث عملکرد نامطلوب موتور شود.
بنابراین هنگام خرید شمع نباید صرفاً به ظاهر یا اندازه رزوه توجه کرد.
۱۱-۱۵. علائم شمع یا کویل معیوب
هیچ علامتی بهتنهایی تشخیص قطعی ایجاد نمیکند، اما برخی نشانهها میتوانند ما را به سمت سیستم جرقه هدایت کنند:
| علامت | احتمال ارتباط با جرقه |
|---|---|
| لرزش موتور | زیاد |
| ریپ زدن | زیاد |
| افت توان | ممکن |
| افزایش مصرف سوخت | ممکن |
| سخت روشن شدن | ممکن |
| چراغ چک | ممکن |
| بد کار کردن در شتابگیری | قابل بررسی |
| خاموش شدن موتور | بسته به علت |
برای تشخیص دقیق باید شرایط واقعی خودرو و نتایج تست بررسی شوند.
۱۱-۱۶. چرا تعویض کویل همیشه راهحل نیست؟
فرض کنید خودرو ریپ میزند و تعمیرکار بلافاصله کویل را تعویض میکند.
اگر مشکل از شمع، انژکتور، سیمکشی یا حتی افت کمپرس باشد، تعویض کویل هیچ فایدهای ندارد.
بنابراین بهتر است قبل از تعویض:
- کد خطا بررسی شود.
- سیلندر درگیر مشخص شود.
- شمع بررسی شود.
- کویل تست شود.
- تغذیه و فرمان بررسی شود.
- در صورت نیاز انژکتور بررسی شود.
- شرایط مکانیکی موتور بررسی شود.
این روش هم هزینه تعمیر را کاهش میدهد و هم احتمال خطای تشخیص را کمتر میکند.
۱۱-۱۷. مفهوم «جرقه ضعیف»
گاهی گفته میشود «جرقه ضعیف است»، اما این عبارت بهتنهایی تشخیص دقیقی نیست.
ضعف جرقه میتواند به دلایل مختلفی ایجاد شود، از جمله:
- کویل معیوب
- شمع نامناسب
- شمع فرسوده
- مشکل تغذیه کویل
- مشکل فرمان
- اتصالات نامناسب
- مشکل سیستم مدیریت موتور
بنابراین باید مشخص شود ضعف در کدام قسمت ایجاد شده است.
۱۱-۱۸. سیستم جرقه و مصرف سوخت
اگر احتراق بهدرستی انجام نشود، راندمان موتور کاهش پیدا میکند.
در بعضی شرایط، خرابی سیستم جرقه میتواند باعث افزایش مصرف سوخت شود.
برای مثال، اگر یک سیلندر بهدرستی احتراق نداشته باشد، موتور نمیتواند انرژی موجود در سوخت را بهصورت مناسب به حرکت تبدیل کند.
اما افزایش مصرف سوخت دلایل بسیار زیادی دارد و نباید فقط سیستم جرقه را بررسی کرد.
۱۱-۱۹. سیستم جرقه و چراغ چک
ECU میتواند با استفاده از اطلاعات سنسورها و نظارت بر شرایط عملکرد موتور، برخی مشکلات احتراق را تشخیص دهد.
در صورت تشخیص شرایط خاص، ممکن است کد خطا ذخیره شود و چراغ چک روشن شود.
در بعضی شرایط شدید، چراغ چک ممکن است به شکل چشمکزن ظاهر شود.
این حالت را باید جدی گرفت، زیرا ممکن است نشاندهنده احتراق ناقص شدید باشد.
۱۱-۲۰. چرا میسفایر فقط مشکل برق نیست؟
این نکته برای یک دانشنامه عمومی بسیار مهم است.
وقتی موتور ریپ میزند یا میسفایر دارد، ممکن است اولین تصور این باشد که:
«پس حتماً کویل یا شمع خراب است.»
اما میسفایر میتواند از چهار گروه اصلی ناشی شود:
جرقه + سوخت + هوا + مکانیک موتور
بنابراین اگر سیستم جرقه سالم باشد، باید سایر گروهها نیز بررسی شوند.
مثلاً:
- کمپرس پایین
- خرابی سوپاپ
- نشتی هوا
- فشار سوخت نامناسب
- مشکل انژکتور
نیز میتوانند باعث احتراق ناقص شوند.
۱۱-۲۱. ECU چگونه موتور را در شرایط مختلف مدیریت میکند؟
موتور همیشه در یک شرایط ثابت کار نمیکند.
یک لحظه در حالت دور آرام است، چند ثانیه بعد راننده پدال را فشار میدهد و موتور تحت بار قرار میگیرد.
پس ECU باید دائماً شرایط را بررسی کند.
در یک نگاه ساده:
راننده → درخواست گشتاور → سنسورها → ECU → کنترل هوا، سوخت و جرقه → موتور
این فرایند دائماً در حال تغییر است.
به همین دلیل مدیریت موتور یکی از پیچیدهترین بخشهای سیستم برق و الکترونیک خودرو محسوب میشود.
۱۱-۲۲. چکلیست اولیه برای ریپ زدن موتور
اگر موتور خودرو ریپ میزند، برای شروع عیبیابی میتوان این موارد را در نظر گرفت:
بررسی چراغ چک
خواندن کدهای خطا
مشخص کردن اینکه مشکل در دور آرام، شتابگیری یا هر دو وجود دارد
بررسی شمعها
بررسی کویلها
بررسی سوکت و سیمکشی سیستم جرقه
بررسی وضعیت انژکتورها
بررسی هوای ورودی
بررسی سنسورهای مهم موتور
بررسی فشار سوخت در صورت نیاز
بررسی کمپرس موتور در صورت نیاز
بررسی داده زنده با دیاگ
این چکلیست جایگزین عیبیابی تخصصی نیست، اما کمک میکند مسیر بررسی از حدسهای تصادفی فاصله بگیرد.
برق خودروهای مدرن
خودروهای امروزی دیگر فقط مجموعهای از سیم، فیوز، رله، باتری و چند چراغ نیستند. در یک خودروی مدرن، دهها واحد الکترونیکی، سنسور، عملگر و شبکه ارتباطی در کنار یکدیگر کار میکنند.
در خودروهای سادهتر، ممکن بود یک کلید مستقیماً یک مصرفکننده را روشن کند؛ اما در خودروهای جدید، همان عملکرد میتواند از چند مرحله عبور کند:
فرمان راننده → سنسور یا کلید → ماژول کنترل → شبکه ارتباطی → ماژول دیگر → عملگر
برای همین است که عیبیابی برق خودروهای مدرن با خودروهای قدیمی تفاوت زیادی دارد.
🟦 باکس آموزشی | برق خودرو مدرن را چطور تصور کنیم؟
در یک خودروی مدرن، بهتر است خودرو را یک مجموعه از سیستمهای مستقل تصور نکنیم.
ماژولها + سنسورها + عملگرها + سیمکشی + شبکه ارتباطی + نرمافزار
همه این بخشها با یکدیگر همکاری میکنند تا خودرو بتواند امکانات مختلف خود را مدیریت کند.
۱۲-۱. چرا خودروهای جدید به ماژولهای بیشتری نیاز دارند؟
افزایش امکانات خودرو باعث شده تعداد وظایف الکترونیکی نیز بیشتر شود.
امروزه حتی امکاناتی که در ظاهر ساده به نظر میرسند ممکن است توسط یک یا چند ماژول کنترل شوند.
برای مثال:
- قفل مرکزی
- شیشهبالابر
- روشنایی
- برفپاککن
- تهویه
- ترمز ABS
- کنترل پایداری
- ایربگ
- فرمان برقی
- کروز کنترل
- دوربین
- رادار
- سیستمهای کمکراننده
همگی نیازمند کنترل الکترونیکی هستند.
در نتیجه معماری برق خودرو نیز پیچیدهتر شده است.
۱۲-۲. BCM چیست؟
یکی از شناختهشدهترین ماژولها در خودروهای جدید BCM یا Body Control Module است.
BCM را میتوان بهصورت ساده «ماژول کنترل تجهیزات بدنه» در نظر گرفت.
البته وظایق دقیق BCM در خودروهای مختلف یکسان نیست.
بسته به طراحی خودرو، BCM میتواند در کنترل یا مدیریت بخشهایی مانند:
- قفل مرکزی
- شیشهبالابر
- چراغها
- راهنما
- برفپاککن
- بوق
- سیستم ضدسرقت
- برخی تجهیزات کابین
- ارتباط با سایر ماژولها
نقش داشته باشد.
بنابراین BCM فقط یک «رله الکترونیکی بزرگ» نیست؛ بلکه یک واحد کنترل قابل برنامهریزی است.
۱۲-۳. BCM چگونه کار میکند؟
فرض کنید راننده دکمه قفل روی ریموت را فشار میدهد.
در یک خودروی مدرن، این فرمان ممکن است به شکل یک سیگنال به سیستم خودرو برسد.
BCM یا ماژول مرتبط، فرمان را دریافت میکند، شرایط لازم را بررسی میکند و سپس فرمان مناسب را برای قفلهای درب ارسال میکند.
بنابراین مسیر ممکن است چیزی شبیه این باشد:
ریموت → گیرنده → BCM → مدار کنترل → عملگر قفل
این ساختار با سیستمهای قدیمی که در آنها کلید میتوانست مستقیماً مدار را کنترل کند، تفاوت دارد.
۱۲-۴. خرابی BCM چه علائمی ایجاد میکند؟
از آنجا که BCM میتواند با چندین سیستم ارتباط داشته باشد، خرابی آن ممکن است علائم مختلفی ایجاد کند.
برای مثال ممکن است مشکلاتی در:
- قفل مرکزی
- چراغها
- راهنما
- برفپاککن
- شیشهبالابر
- سیستم ضدسرقت
- ارتباط برخی تجهیزات کابین
ایجاد شود.
اما یک نکته بسیار مهم وجود دارد:
🟥 هشدار | هر ایراد برقی به معنی خرابی BCM نیست
خرابی فیوز، اتصال بدنه، آبخوردگی، سوکت، سیمکشی یا تغذیه میتواند علائمی ایجاد کند که شبیه خرابی BCM هستند.
بنابراین تعویض BCM بدون تشخیص دقیق میتواند هزینه زیادی ایجاد کند.
۱۲-۵. ABS چیست؟
ABS مخفف Anti-lock Braking System است و وظیفه اصلی آن جلوگیری از قفل شدن چرخها هنگام ترمزگیری شدید در شرایطی است که امکان قفل شدن وجود دارد.
سیستم ABS معمولاً از بخشهایی مانند:
- سنسورهای سرعت چرخ
- واحد کنترل
- بلوک هیدرولیک
- شیرهای کنترلی
- پمپ
- سیمکشی
تشکیل میشود.
ماژول ABS اطلاعات سرعت چرخها را دریافت میکند و در شرایط لازم فشار ترمز را بهصورت کنترلشده مدیریت میکند.
۱۲-۶. چرا ABS یک سیستم برقی ـ مکانیکی است؟
ABS فقط یک سیستم الکترونیکی نیست.
این سیستم ترکیبی از:
سنسور + الکترونیک + هیدرولیک + مکانیک
است.
سنسورها اطلاعات را اندازهگیری میکنند.
ماژول ABS اطلاعات را پردازش میکند.
شیرهای هیدرولیکی و پمپ، فرمان سیستم را اجرا میکنند.
به همین دلیل در عیبیابی ABS باید هم قسمت الکترونیکی و هم قسمت هیدرولیکی مورد توجه قرار گیرد.
۱۲-۷. ESP چیست؟
ESP یا سیستم کنترل پایداری الکترونیکی، یکی از سیستمهای مهم ایمنی خودرو است.
در بسیاری از خودروها، ESP با استفاده از اطلاعات چند حسگر و با همکاری سیستم ABS تلاش میکند رفتار خودرو را در شرایط خاص کنترل کند.
این سیستم ممکن است اطلاعاتی مانند:
- سرعت چرخها
- زاویه فرمان
- نرخ چرخش خودرو
- شتاب جانبی
- وضعیت موتور
را در نظر بگیرد.
هدف کلی این سیستم کمک به حفظ پایداری خودرو در شرایطی است که مسیر حرکت خودرو با وضعیت مورد انتظار سیستم تفاوت پیدا میکند.
۱۲-۸. ارتباط ABS و ESP
ABS و ESP کاملاً دو سیستم بیارتباط نیستند.
در بسیاری از خودروها، واحد هیدرولیک و کنترل ABS/ESP بهصورت یک مجموعه یا سیستمهای بسیار نزدیک به هم طراحی شدهاند.
به همین دلیل خرابی یک سنسور سرعت چرخ میتواند علاوه بر ABS، روی ESP و برخی سیستمهای دیگر نیز اثر بگذارد.
این همان مفهوم مهم وابستگی سیستمهای مدرن به اطلاعات مشترک است.
۱۲-۹. ایربگ چگونه با سیستم برق خودرو ارتباط دارد؟
سیستم ایربگ یا SRS یکی از حساسترین بخشهای الکترونیکی خودرو است.
این سیستم برای تشخیص شرایط تصادف و فعالسازی تجهیزات ایمنی طراحی شده است.
اجزای این سیستم بسته به خودرو میتوانند شامل:
- ماژول ایربگ
- سنسورها
- ایربگهای مختلف
- پیشکشنده کمربند
- سیمکشی مخصوص
- کانکتورها
باشند.
ماژول ایربگ اطلاعات سنسورها را دریافت و بر اساس الگوریتمهای مخصوص سیستم، شرایط را ارزیابی میکند.
🟥 هشدار بسیار مهم
سیستم ایربگ یک سیستم ایمنی حساس است.
تست، باز کردن، اتصال دادن یا دستکاری سیمها و کانکتورهای SRS بدون دانش و دستورالعمل صحیح میتواند خطرناک باشد.
برای تعمیرات این سیستم باید دستورالعمل سازنده و روشهای ایمن تعمیر رعایت شود.
۱۲-۱۰. چرا چراغ ایربگ را نباید نادیده گرفت؟
اگر چراغ هشدار SRS روشن شود، معمولاً به این معنی نیست که «ایربگ حتماً منفجر شده یا خراب شده است».
ممکن است مشکل از:
- سنسور
- سوکت
- سیمکشی
- مدار پیشکشنده
- ماژول
- تغذیه
- خطای ذخیرهشده
باشد.
اما از آنجا که سیستم ایربگ مستقیماً با ایمنی سرنشینان ارتباط دارد، روشن شدن چراغ SRS باید جدی گرفته شود.
۱۲-۱۱. EPS یا فرمان برقی چیست؟
در خودروهای جدید، سیستم فرمان برقی EPS در بسیاری از مدلها جایگزین یا مکمل سیستمهای هیدرولیکی قدیمی شده است.
EPS مخفف Electric Power Steering است.
در این سیستم، یک موتور الکتریکی در ایجاد نیروی کمکی برای فرمان نقش دارد.
مزایای این فناوری میتواند شامل:
- کاهش برخی تلفات انرژی
- امکان کنترل دقیقتر کمک فرمان
- امکان هماهنگی با سیستمهای کمکراننده
- تغییر میزان کمک فرمان بر اساس شرایط
باشد.
۱۲-۱۲. چرا خرابی EPS مهم است؟
اگر سیستم فرمان برقی دچار مشکل شود، ممکن است چراغ هشدار مربوطه روشن شود و نیروی کمکی فرمان کاهش پیدا کند یا از بین برود.
راننده ممکن است احساس کند فرمان:
- سنگین شده،
- رفتار متفاوتی دارد،
- یا کمک برقی آن کاهش یافته است.
علت میتواند از تغذیه و باتری گرفته تا خود موتور، سنسورها، ماژول یا سیمکشی باشد.
بنابراین برای تشخیص باید سیستم بهصورت کامل بررسی شود.
۱۲-۱۳. کروز کنترل چگونه با برق خودرو کار میکند؟
کروز کنترل در ظاهر فقط یک کلید روی فرمان است، اما در خودروهای جدید عملکرد آن به چند سیستم وابسته است.
فرمان راننده باید توسط سیستم کنترل دریافت شود.
سپس شرایط خودرو بررسی میشود.
در نهایت سیستم میتواند برای حفظ سرعت موردنظر، با مدیریت موتور یا گیربکس فرمانهای لازم را صادر کند.
در خودروهای پیشرفتهتر، Adaptive Cruise Control یا کروز کنترل تطبیقی علاوه بر کنترل سرعت، از اطلاعات سنسورها و گاهی رادار یا دوربین نیز استفاده میکند.
۱۲-۱۴. ADAS چیست؟
ADAS مخفف Advanced Driver Assistance Systems است.
این عبارت به مجموعهای از سامانههای کمکراننده پیشرفته اشاره دارد.
بسته به خودرو، ADAS میتواند شامل سیستمهایی مانند:
- هشدار خروج از خط
- حفظ خودرو بین خطوط
- هشدار برخورد
- ترمز اضطراری خودکار
- تشخیص خودروهای اطراف
- تشخیص نقاط کور
- کروز کنترل تطبیقی
- تشخیص علائم رانندگی
باشد.
این سیستمها معمولاً به ترکیبی از سنسورها، دوربینها، رادارها، ماژولهای کنترل و نرمافزار متکی هستند.
۱۲-۱۵. چرا ADAS به کالیبراسیون نیاز دارد؟
یکی از نکات مهم در خودروهای مجهز به دوربین و رادار، کالیبراسیون است.
اگر دوربین یا سنسور موقعیت خود را نسبت به خودرو از دست بدهد یا قطعات مرتبط با آن جابهجا شوند، ممکن است اطلاعات سیستم دقیق نباشد.
برای مثال مواردی مانند:
- تعویض شیشه جلو
- تعمیر بخش جلویی خودرو
- تغییر محل برخی سنسورها
- تصادف
- تغییرات مربوط به سیستم تعلیق
بسته به طراحی خودرو میتوانند نیاز به بررسی یا کالیبراسیون ایجاد کنند.
این موضوع اهمیت زیادی دارد، زیرا سیستم کمکراننده بر اساس اطلاعات سنسورها تصمیم میگیرد.
۱۲-۱۶. سیستم تهویه مطبوع و برق خودرو
سیستم تهویه نیز در خودروهای جدید تا حد زیادی الکترونیکی شده است.
در خودروهای سادهتر، بسیاری از کنترلها مکانیکی بودند.
اما در خودروهای مدرن ممکن است موارد زیر توسط ماژول کنترل شوند:
- سرعت فن
- وضعیت دریچهها
- دمای کابین
- کمپرسور
- گردش هوای داخل کابین
- سیستمهای خودکار تنظیم دما
بنابراین خرابی سیستم تهویه میتواند هم منشأ الکتریکی و هم مکانیکی داشته باشد.
۱۲-۱۷. چرا یک خرابی میتواند چند چراغ هشدار ایجاد کند؟
این یکی از اتفاقاتی است که در خودروهای مدرن ممکن است برای راننده گیجکننده باشد.
فرض کنید یک مشکل در تغذیه یا شبکه ارتباطی ایجاد شود.
اگر چند ماژول نتوانند اطلاعات موردنیاز خود را دریافت کنند، ممکن است چند سیستم مختلف خطا ثبت کنند.
راننده ممکن است همزمان شاهد روشن شدن:
- چراغ ABS
- چراغ ESP
- چراغ فرمان
- چراغهای دیگر
باشد.
این موضوع لزوماً به معنی خراب شدن همزمان چند قطعه نیست.
ممکن است یک مشکل مشترک در پس چند خطا وجود داشته باشد.
🟨 نکته مهم در خودروهای مدرن
وقتی چند چراغ هشدار تقریباً همزمان روشن میشوند، به جای تعویض چند قطعه، باید ابتدا به دنبال علت مشترک باشید:
باتری، شارژ، اتصال بدنه، تغذیه، شبکه ارتباطی یا یک ماژول مشترک.
۱۲-۱۸. نقش باتری در خودروهای مدرن
باتری فقط برای روشن کردن موتور نیست.
حتی پس از روشن شدن موتور نیز تجهیزات مختلف خودرو به برق پایدار نیاز دارند.
اگر باتری ضعیف باشد یا ولتاژ سیستم در زمان استارت بهشدت افت کند، برخی ماژولها ممکن است رفتار غیرعادی داشته باشند یا خطاهای مختلف ثبت کنند.
به همین دلیل هنگام مشاهده خطاهای متعدد و ظاهراً بیربط، بررسی وضعیت سیستم شارژ و باتری میتواند یکی از مراحل اولیه عیبیابی باشد.
۱۲-۱۹. چرا اتصال بدنه در خودروهای مدرن مهمتر شده است؟
تمام سیستمهای الکتریکی برای کار کردن به مسیر برگشت جریان نیاز دارند.
اتصال بدنه در بسیاری از مدارهای خودرو نقش این مسیر را دارد.
اگر اتصال بدنه ضعیف یا دچار خوردگی باشد، ممکن است:
- افت ولتاژ
- عملکرد نامنظم تجهیزات
- خطاهای الکترونیکی
- قطع و وصل شدن برخی سیستمها
ایجاد شود.
در خودروهای دارای تعداد زیادی ماژول، کیفیت اتصال بدنه اهمیت بسیار زیادی دارد.
۱۲-۲۰. آیا خودروهای مدرن کاملاً دیجیتال هستند؟
خیر.
این یک تصور اشتباه است.
خودروهای مدرن ترکیبی از:
- مدارهای آنالوگ
- مدارهای دیجیتال
- سیستمهای قدرت
- موتورهای الکتریکی
- سنسورها
- شبکههای ارتباطی
- سیستمهای مکانیکی
- سیستمهای هیدرولیکی
هستند.
بنابراین تکنسین برق خودرو باید درک کلی از ارتباط برق، الکترونیک و مکانیک داشته باشد.
۱۲-۲۱. مهمترین تفاوت برق خودرو قدیمی و مدرن
میتوان تفاوت را به شکل ساده اینطور بیان کرد:
| خودروهای قدیمیتر | خودروهای مدرن |
|---|---|
| رله و کلیدهای بیشتر | ماژولهای کنترل بیشتر |
| سیمکشی مستقیمتر | شبکه ارتباطی |
| تشخیص خرابی سادهتر | وابستگی سیستمها به یکدیگر |
| امکانات کمتر | امکانات الکترونیکی بیشتر |
| عیبیابی بیشتر با تست مدار | ترکیب تست مدار و دیاگ |
| ECUهای محدودتر | چندین ECU و ماژول |
| سیستمهای مکانیکی بیشتر | کنترل الکترونیکی گستردهتر |
البته این جدول یک مقایسه کلی است و بین مدلهای مختلف تفاوتهای زیادی وجود دارد.
۱۲-۲۲. آیا برای تعمیر برق خودروهای مدرن فقط دیاگ کافی است؟
خیر.
این یکی از مهمترین اصول این دانشنامه است.
دیاگ ابزار بسیار قدرتمندی است، اما جایگزین مولتیمتر، نقشه سیمکشی، بررسی فیزیکی و دانش عیبیابی نمیشود.
گاهی دیاگ فقط نشان میدهد یک سیستم با مشکل مواجه است.
برای پیدا کردن علت واقعی ممکن است نیاز باشد:
- ولتاژ اندازهگیری شود.
- مقاومت بررسی شود.
- افت ولتاژ تست شود.
- سیمکشی بررسی شود.
- سوکت بازدید شود.
- اتصال بدنه آزمایش شود.
- داده زنده تحلیل شود.
- شبکه ارتباطی بررسی شود.
بنابراین دیاگ + تست الکتریکی + تحلیل علائم روش کاملتری برای عیبیابی است.
۱۲-۲۳. شبکه ارتباطی؛ ستون فقرات برق مدرن خودرو
وقتی تعداد ماژولها زیاد شد، لازم نبود برای هر ارتباط یک دستهسیم جداگانه بین تمام واحدها کشیده شود.
به همین دلیل خودروهای مدرن از شبکههای ارتباطی استفاده میکنند.
این شبکهها به ماژولها اجازه میدهند اطلاعات را با یکدیگر تبادل کنند.
یکی از مهمترین آنها CAN و دیگری در کاربردهای سادهتر LIN است.
برای مثال ممکن است یک ماژول اطلاعات سرعت چرخ را دریافت کند و سایر سیستمها نیز از همان اطلاعات استفاده کنند.
این موضوع هم باعث افزایش هماهنگی سیستمها میشود و هم ساختار خودرو را پیچیدهتر میکند.
در بخش بعدی، شبکه CAN و LIN را از پایه و به زبان ساده بررسی خواهیم کرد.
۱۲-۲۴. یک مثال واقعی از همکاری چند ماژول
فرض کنید راننده در جاده با سرعت مشخصی حرکت میکند و سیستم کنترل پایداری فعال میشود.
در یک خودروی مدرن ممکن است اطلاعات از چند منبع دریافت شود:
سنسورهای چرخ → ماژول ABS/ESP
سنسور زاویه فرمان → سیستم کنترل
سنسورهای حرکتی → سیستم کنترل
اطلاعات موتور → ECU
سپس این واحدها از طریق شبکه ارتباطی با یکدیگر داده ردوبدل میکنند.
در نتیجه سیستم میتواند شرایط خودرو را بهتر ارزیابی کند.
این مثال نشان میدهد که در خودروهای مدرن، «برق خودرو» دیگر فقط انتقال انرژی نیست؛ بلکه انتقال اطلاعات نیز بخش بسیار مهمی از آن است.
۱۲-۲۵. چکلیست عیبیابی اولیه خودروهای مدرن
وقتی چند سیستم الکترونیکی خودرو همزمان دچار مشکل میشوند، این موارد را در نظر بگیرید:
- وضعیت باتری
- ولتاژ شارژ
- فیوزهای اصلی
- اتصالات باتری
- اتصال بدنه
- سوکتهای اصلی
- آثار آبخوردگی
- کدهای خطای چند ماژول
- ارتباط دیاگ با ماژولها
- خطاهای شبکه ارتباطی
- علائم مشترک بین سیستمها
بعد از این بررسی اولیه میتوان سراغ عیبیابی تخصصیتر رفت.
شبکه ارتباطی خودرو؛ CAN و LIN
در بخشهای قبلی دیدیم که خودروهای مدرن تعداد زیادی ECU و ماژول دارند. حالا یک سؤال مهم مطرح میشود:
این ماژولها چگونه اطلاعات خود را با یکدیگر به اشتراک میگذارند؟
برای پاسخ، باید با مفهوم شبکه ارتباطی خودرو آشنا شویم.
در یک خودروی مدرن، ماژولها فقط برق دریافت نمیکنند؛ آنها باید دائماً اطلاعات نیز دریافت و ارسال کنند.
برای مثال ممکن است:
- ECU اطلاعات موتور را در اختیار سایر سیستمها قرار دهد.
- ABS اطلاعات سرعت چرخها را تولید کند.
- BCM وضعیت برخی تجهیزات بدنه را مدیریت کند.
- ماژول فرمان برقی اطلاعات مربوط به فرمان را در اختیار سیستمهای دیگر قرار دهد.
- سیستم تهویه اطلاعات دما را دریافت کند.
اگر قرار بود برای هر ارتباط، یک سیم جداگانه از یک ماژول به تمام ماژولهای دیگر کشیده شود، دستهسیم خودرو بسیار حجیم و پیچیده میشد.
اینجاست که شبکههای ارتباطی وارد عمل میشوند.
🟦 باکس آموزشی | شبکه خودرو به زبان خیلی ساده
شبکه ارتباطی خودرو را میتوان شبیه یک «مسیر مشترک برای تبادل اطلاعات» در نظر گرفت.
به جای اینکه هر ماژول برای صحبت با ماژول دیگر یک مسیر اختصاصی داشته باشد، اطلاعات از طریق یک شبکه بین واحدهای مختلف منتقل میشود.
۱۳-۱. CAN چیست؟
CAN مخفف Controller Area Network است.
CAN یکی از مهمترین شبکههای ارتباطی مورد استفاده در خودروهاست.
این شبکه برای ارتباط بین واحدهای کنترل الکترونیکی طراحی شده است و امکان تبادل سریع و قابل اعتماد داده را بین ماژولها فراهم میکند.
در یک خودروی مدرن ممکن است ECU، ABS، BCM، EPS و ماژولهای دیگر از طریق یک یا چند شبکه CAN با یکدیگر ارتباط داشته باشند.
۱۳-۲. چرا CAN در خودرو به وجود آمد؟
برای درک اهمیت CAN، خودرو را به چند دهه قبل برگردانیم.
در خودروهای قدیمیتر، بسیاری از سیستمها سادهتر بودند و تعداد واحدهای الکترونیکی بسیار کمتر بود.
اما با افزایش امکانات:
- ECUها بیشتر شدند،
- سنسورها بیشتر شدند،
- تجهیزات ایمنی بیشتر شدند،
- امکانات رفاهی افزایش یافت،
- سیستمهای کمکراننده اضافه شدند.
در نتیجه نیاز به یک روش استاندارد و کارآمد برای تبادل اطلاعات ایجاد شد.
CAN یکی از راهکارهای مهم برای حل این مشکل است.
۱۳-۳. CAN Bus یعنی چه؟
گاهی اصطلاح CAN Bus را میشنویم.
Bus در اینجا به مفهوم یک مسیر یا بستر مشترک برای ارتباط اشاره دارد.
در سادهترین تصویر ذهنی:
چند ماژول → یک بستر ارتباطی مشترک → تبادل پیام
البته ساختار واقعی CAN بسیار پیچیدهتر از این تصویر ساده است، اما برای شروع همین تصور کافی است.
۱۳-۴. سیمهای CAN
در بسیاری از پیادهسازیهای CAN از دو خط ارتباطی استفاده میشود:
- CAN High
- CAN Low
این دو خط بهصورت زوج به هم تابیدهشده در بسیاری از دستهسیمها دیده میشوند.
استفاده از دو خط باعث میشود شبکه بتواند اطلاعات را به شکل مناسبی منتقل کند و در برابر برخی نویزهای الکتریکی مقاومت بیشتری داشته باشد.
🟨 نکته
رنگ سیمهای CAN در خودروهای مختلف یکسان نیست.
بنابراین نباید فقط بر اساس رنگ سیم تشخیص دهید که یک سیم حتماً CAN High یا CAN Low است.
برای تشخیص دقیق باید از نقشه سیمکشی و اطلاعات فنی همان خودرو استفاده کرد.
۱۳-۵. آیا CAN فقط یک سیم است؟
در اغلب ساختارهای رایج CAN، ارتباط روی یک زوج سیم انجام میشود.
بنابراین اگر جایی گفته شود «سیم CAN»، ممکن است منظور یکی از خطوط CAN باشد؛ اما برای درک صحیح شبکه باید CAN High و CAN Low را بهعنوان یک زوج ارتباطی در نظر گرفت.
این موضوع در عیبیابی اهمیت زیادی دارد.
قطعی یا اتصال نامناسب هرکدام از این خطوط میتواند روی ارتباط شبکه اثر بگذارد.
۱۳-۶. ماژولها در شبکه CAN چگونه با هم صحبت میکنند؟
در CAN، مفهوم ارتباط بیشتر بر پایه پیام است تا اینکه یک ماژول صرفاً یک کانال اختصاصی برای صحبت با ماژول دیگر داشته باشد.
برای مثال، فرض کنید یکی از واحدهای خودرو اطلاعات سرعت چرخ را دریافت کرده است.
این اطلاعات میتواند در قالب پیام روی شبکه قرار بگیرد.
ماژولهای دیگری که به این اطلاعات نیاز دارند میتوانند آن پیام را دریافت و استفاده کنند.
در نتیجه یک داده میتواند برای چند سیستم مختلف مفید باشد.
۱۳-۷. آیا همه ماژولها تمام پیامهای CAN را استفاده میکنند؟
خیر.
ممکن است پیام در شبکه منتشر شود، اما هر ماژول فقط پیامهایی را که برای عملکردش لازم است پردازش کند.
برای مثال:
اطلاعات سرعت خودرو
ممکن است برای:
- ECU
- کروز کنترل
- صفحه آمپر
- سیستم تهویه
- سیستمهای کمکراننده
کاربرد داشته باشد.
بنابراین یک داده میتواند توسط چند سیستم مورد استفاده قرار گیرد.
۱۳-۸. مزیت اصلی شبکه ارتباطی خودرو
یکی از مزیتهای مهم شبکه این است که میتوان اطلاعات را بین چند سیستم به اشتراک گذاشت.
در نتیجه دیگر لازم نیست هر سیستم برای اندازهگیری یک پارامتر، الزاماً سنسور مستقل خودش را داشته باشد.
ممکن است یک ماژول اطلاعاتی را دریافت کند و آن را از طریق شبکه در اختیار سایر سیستمها قرار دهد.
این موضوع میتواند:
- تعداد سیمها را کاهش دهد،
- وزن دستهسیم را کاهش دهد،
- هماهنگی سیستمها را افزایش دهد،
- امکان توسعه امکانات جدید را بیشتر کند.
۱۳-۹. LIN چیست؟
LIN مخفف Local Interconnect Network است.
LIN نیز یک شبکه ارتباطی خودرو است، اما معمولاً برای کاربردهایی سادهتر و کمهزینهتر نسبت به CAN استفاده میشود.
LIN را میتوان برای برخی تجهیزات محلی خودرو به کار برد.
برای مثال در بعضی طراحیها ممکن است برای ارتباط با:
- موتور آینه
- برخی تجهیزات صندلی
- برخی عملگرهای تهویه
- سنسورهای ساده
- تجهیزات بدنه
استفاده شود.
نوع استفاده دقیق LIN به معماری خودرو بستگی دارد.
۱۳-۱۰. تفاوت ساده CAN و LIN
برای یک فرد تازهکار میتوان تفاوت کلی را اینطور خلاصه کرد:
| ویژگی | CAN | LIN |
|---|---|---|
| کاربرد عمومی | گستردهتر | بیشتر برای کاربردهای سادهتر |
| پیچیدگی | بالاتر | سادهتر |
| سرعت | معمولاً بالاتر | پایینتر |
| هزینه | بیشتر | کمتر |
| معماری | مناسب ارتباط چندین واحد | مناسب شبکههای محلی |
| کاربرد | موتور، بدنه، شاسی و… | تجهیزات محلی مختلف |
۱۳-۱۱. آیا CAN و LIN جایگزین یکدیگر هستند؟
نه لزوماً.
در یک خودروی مدرن ممکن است هم CAN و هم LIN در کنار یکدیگر استفاده شوند.
برای مثال یک ماژول اصلی میتواند از طریق CAN با سایر ماژولهای خودرو ارتباط داشته باشد و در عین حال برای کنترل یک تجهیز محلی از LIN استفاده کند.
به این ترتیب هر شبکه در جایی استفاده میشود که برای آن مناسبتر است.
۱۳-۱۲. شبکه خودرو فقط CAN و LIN است؟
خیر.
در خودروهای مختلف ممکن است فناوریها و شبکههای ارتباطی دیگری نیز استفاده شوند.
بسته به طراحی و نسل خودرو، ممکن است با فناوریهایی مانند:
- CAN
- LIN
- FlexRay
- Automotive Ethernet
مواجه شویم.
اما برای شروع یادگیری برق خودرو، شناخت CAN و LIN اهمیت بیشتری دارد.
۱۳-۱۳. وقتی شبکه خودرو خراب میشود چه اتفاقی میافتد؟
این قسمت برای عیبیابی بسیار مهم است.
اگر ارتباط شبکهای بین چند ماژول دچار مشکل شود، ممکن است یک یا چند سیستم نتوانند اطلاعات موردنیاز خود را دریافت کنند.
در نتیجه ممکن است:
- چند چراغ هشدار روشن شوند،
- دیاگ با یک ماژول ارتباط برقرار نکند،
- اطلاعات بعضی سیستمها در دسترس نباشد،
- عملکرد برخی تجهیزات متوقف شود،
- کدهای خطای ارتباطی ثبت شوند.
گاهی مشکل شبکه میتواند ظاهراً شبیه خرابی چند قطعه مستقل باشد.
۱۳-۱۴. قطع یک سیم CAN چه اثری دارد؟
اثر دقیق آن به معماری شبکه، نوع خرابی و طراحی خودرو بستگی دارد.
اما بهطور کلی، قطعی یا اتصال نامناسب یکی از خطوط شبکه میتواند باعث:
- اختلال ارتباط،
- خطای ارتباطی،
- از دست رفتن اطلاعات،
- عدم ارتباط با برخی ماژولها
شود.
در برخی شرایط، یک خرابی شدید در شبکه میتواند ارتباط چندین واحد را تحت تأثیر قرار دهد.
بنابراین هنگام مشاهده خطاهای متعدد، شبکه نیز باید در فهرست بررسی قرار گیرد.
۱۳-۱۵. اتصال کوتاه در شبکه CAN
اتصال کوتاه در مدار CAN میتواند باعث اختلال در ارتباط شود.
برای مثال اتصال یک خط شبکه به:
- بدنه
- مثبت باتری
- خط دیگر شبکه
ممکن است عملکرد شبکه را مختل کند.
اما تشخیص این مشکل نیازمند اندازهگیری صحیح و استفاده از نقشه سیمکشی خودرو است.
🟥 هشدار
شبکه CAN را نباید مانند یک سیم برق معمولی آزمایش کرد.
اتصال دادن تصادفی سیمهای شبکه به مثبت یا بدنه میتواند باعث آسیب به مدارهای الکترونیکی شود.
در عیبیابی شبکه باید از روش و مشخصات فنی خودرو استفاده شود.
۱۳-۱۶. مقاومت انتهایی شبکه چیست؟
در شبکههای CAN معمولاً از مقاومتهای انتهایی برای کمک به کنترل سیگنال در دو انتهای شبکه استفاده میشود.
در بسیاری از معماریهای متداول، مقاومتهای انتهایی مقدار اسمی مشخصی دارند و وضعیت آنها میتواند در برخی روشهای عیبیابی بررسی شود.
اما نکته مهم این است که:
عدد مقاومت بهتنهایی نمیتواند درباره سلامت کامل شبکه حکم قطعی بدهد.
ساختار شبکه، محل اندازهگیری، وضعیت تغذیه و نوع خودرو باید در نظر گرفته شود.
۱۳-۱۷. چرا اندازهگیری مقاومت CAN باید با احتیاط انجام شود؟
در تست مقاومت شبکه، وضعیت سیستم اهمیت دارد.
نباید بدون اطلاع از روش صحیح، مولتیمتر را روی هر سیمی قرار داد و از روی عدد نمایش دادهشده نتیجهگیری کرد.
برای اندازهگیری صحیح باید بدانیم:
- خودرو در چه وضعیتی باشد،
- برق سیستم قطع باشد یا خیر،
- دقیقاً کدام پایهها باید اندازهگیری شوند،
- معماری شبکه چگونه است.
برای یک آماتور، بهترین کار استفاده از نقشه فنی خودرو و دستورالعمل تعمیراتی است.
۱۳-۱۸. خطای ارتباطی U-Code چیست؟
در سیستمهای عیبیابی خودرو، کدهای خطا معمولاً با یک حرف و چند عدد نمایش داده میشوند.
کدهایی که با U شروع میشوند، در بسیاری از استانداردهای عیبیابی به مشکلات مربوط به ارتباط و شبکه داده بین ماژولها ارتباط دارند.
برای مثال ممکن است دیاگ خطایی نشان دهد که مفهوم کلی آن این باشد که یک ماژول پیام مورد انتظار را از ماژول دیگری دریافت نکرده است.
اما باید توجه داشت:
U-Code لزوماً به معنی خراب بودن ماژولی که نامش در کد دیده میشود نیست.
۱۳-۱۹. مثال ساده برای درک U-Code
فرض کنید ECU انتظار دارد اطلاعاتی را از یک ماژول دریافت کند.
اگر این اطلاعات در زمان مورد انتظار دریافت نشود، ECU ممکن است خطای ارتباطی ثبت کند.
علت میتواند موارد مختلفی باشد:
- قطع سیم شبکه
- مشکل تغذیه ماژول مقابل
- اتصال بدنه ضعیف
- خرابی سوکت
- خرابی خود ماژول
- اختلال در شبکه
- مشکل نرمافزاری یا پیکربندی
بنابراین دیدن یک U-Code نباید باعث شود فوراً همان ماژول را تعویض کنیم.
۱۳-۲۰. چرا افت ولتاژ میتواند باعث خطای شبکه شود؟
ماژولهای الکترونیکی برای کار صحیح به تغذیه مناسب نیاز دارند.
اگر باتری ضعیف باشد یا ولتاژ تغذیه یک ماژول دچار افت شود، ممکن است آن ماژول خاموش یا ناپایدار شود.
در این شرایط سایر ماژولها ممکن است نتوانند با آن ارتباط برقرار کنند.
پس یک مشکل ساده در:
باتری یا تغذیه
ممکن است در دیاگ به شکل:
خطای ارتباطی
ظاهر شود.
این یکی از دلایلی است که بررسی تغذیه باید قبل از متهم کردن شبکه یا ECU انجام شود.
۱۳-۲۱. نقش اتصال بدنه در خطاهای شبکه
اتصال بدنه ضعیف نیز میتواند عملکرد ماژول را مختل کند.
اگر یک ماژول اتصال بدنه مناسبی نداشته باشد، ممکن است:
- خاموش شود،
- ریست شود،
- داده نادرست ارسال کند،
- ارتباط آن با شبکه مختل شود.
بنابراین در عیبیابی خطاهای U-Code، بررسی اتصال بدنه یکی از مراحل مهم است.
۱۳-۲۲. چرا چند U-Code همزمان ثبت میشوند؟
تصور کنید یک نقطه مشترک در شبکه دچار مشکل شده است.
ممکن است چند ماژول همزمان متوجه شوند که پیامهای مورد انتظار را دریافت نمیکنند.
در نتیجه ممکن است دیاگ تعداد زیادی کد U نمایش دهد.
این وضعیت میتواند برای فرد تازهکار ترسناک باشد.
اما گاهی ده خطا در دیاگ به معنی ده خرابی نیست.
ممکن است همه آنها نتیجه یک ایراد اصلی باشند.
🟨 نکته بسیار مهم
هنگام مشاهده تعداد زیادی خطای ارتباطی، اول به دنبال خطای اولیه و مشترک بگردید.
ترتیب زمانی خطاها، وضعیت باتری، تغذیه ماژولها و ارتباط شبکه میتواند بسیار مهمتر از تعداد کدهای ثبتشده باشد.
۱۳-۲۳. تفاوت خطای ارتباطی و خرابی خود ماژول
فرض کنید دیاگ میگوید:
ارتباط با ماژول X برقرار نیست.
این پیام فقط میگوید ارتباط با آن ماژول وجود ندارد یا اطلاعات مورد انتظار دریافت نشده است.
هنوز نمیدانیم علت کدام است:
ماژول X خراب است؟
یا:
برق ماژول قطع است؟
یا:
اتصال بدنه مشکل دارد؟
یا:
سیم CAN قطع است؟
یا:
سوکت مشکل دارد؟
یا:
ماژول دیگری شبکه را مختل کرده است؟
این تفاوت، اساس عیبیابی حرفهای خودروهای مدرن است.
۱۳-۲۴. آیا با دیاگ میتوان شبکه CAN را تعمیر کرد؟
دیاگ میتواند اطلاعات بسیار مهمی درباره وضعیت شبکه ارائه دهد، اما خودش شبکه را تعمیر نمیکند.
دیاگ میتواند نشان دهد:
- کدام ماژول پاسخ میدهد،
- کدام ماژول پاسخ نمیدهد،
- چه کدهایی ثبت شده،
- برخی پارامترها چه وضعیتی دارند.
اما برای پیدا کردن علت ممکن است به ابزارهای دیگری نیاز باشد:
- مولتیمتر
- تستر مناسب
- نقشه سیمکشی
- اسیلوسکوپ در موارد تخصصی
- اطلاعات تعمیراتی کارخانه
بنابراین دیاگ بخشی از فرایند عیبیابی است، نه تمام آن.
۱۳-۲۵. اسیلوسکوپ چه کمکی میکند؟
در عیبیابی پیشرفته شبکه، اسیلوسکوپ میتواند شکل موجهای ارتباطی را نمایش دهد.
این کار به تکنسین متخصص اجازه میدهد وضعیت سیگنال را از نظر مواردی مانند:
- شکل موج
- نویز
- اختلال
- تغییرات غیرعادی
بررسی کند.
البته استفاده صحیح از اسیلوسکوپ نیازمند آموزش است و برای عیبیابی معمول یک خودروی ساده همیشه ضروری نیست.
۱۳-۲۶. شبکه CAN و عیبیابی خودروهای چینی
در بسیاری از خودروهای چینی جدید نیز تعداد زیادی ماژول و سیستم الکترونیکی وجود دارد.
در نتیجه هنگام عیبیابی خودروهایی مانند هایما و سایر خودروهای مجهز به ECUهای متعدد، تکنسین ممکن است با:
- خطاهای ارتباطی
- عدم ارتباط با ماژول
- خطاهای ABS
- خطاهای BCM
- خطاهای EPS
- خطاهای مربوط به شبکه
مواجه شود.
به همین دلیل آشنایی با اصول شبکه خودرو برای تعمیرکار خودروهای جدید اهمیت روزافزونی پیدا کرده است.
۱۳-۲۷. یک مثال ساده از عیبیابی شبکه
فرض کنید پس از روشن کردن خودرو:
- چراغ ABS روشن شده،
- چراغ ESP روشن شده،
- فرمان برقی هشدار داده،
- چند کد U در دیاگ دیده میشود.
یک فرد کمتجربه ممکن است نتیجه بگیرد:
ABS خراب است + EPS خراب است + ESP خراب است.
اما یک تکنسین باید احتمالهای مشترک را نیز بررسی کند:
- وضعیت باتری
- ولتاژ شارژ
- فیوزها
- تغذیه ماژولها
- اتصال بدنه
- ارتباط شبکه
- ترتیب ثبت خطاها
ممکن است در نهایت یک مشکل تغذیه یا شبکه علت چند علامت باشد.
این مثال نشان میدهد چرا در خودروهای مدرن تفکر سیستمی اهمیت زیادی دارد.
۱۳-۲۸. CAN و LIN را خیلی ساده به خاطر بسپاریم
اگر بخواهیم کل این بخش را برای یک فرد تازهکار در چند جمله خلاصه کنیم:
CAN بیشتر برای ارتباط گستردهتر و مهمتر بین واحدهای کنترل استفاده میشود.
LIN معمولاً برای ارتباطات محلیتر و سادهتر کاربرد دارد.
هر دو برای انتقال اطلاعات هستند، نه انتقال اصلی انرژی مصرفکنندهها.
و اگر شبکه دچار مشکل شود، ممکن است چند سیستم مختلف خودرو همزمان دچار اختلال شوند.
۱۳-۲۹. چکلیست اولیه خطاهای شبکه
اگر خودرو چند خطای ارتباطی نشان میدهد، این موارد را در نظر بگیرید:
- وضعیت باتری بررسی شود.
- ولتاژ شارژ بررسی شود.
- فیوزهای مرتبط بررسی شوند.
- تغذیه ماژولها بررسی شود.
- اتصال بدنه بررسی شود.
- سوکتها بررسی شوند.
- آثار آبخوردگی بررسی شود.
- کدهای U ثبتشده دستهبندی شوند.
- زمان و ترتیب ثبت خطاها بررسی شود.
- ارتباط دیاگ با ماژولها بررسی شود.
- در صورت نیاز شبکه CAN با روش صحیح تست شود.
- قبل از تعویض ماژول، علت قطعی ارتباط مشخص شود.
۱۳-۳۰. اشتباهات رایج در عیبیابی CAN
اشتباه اول: تعویض سریع ECU
وجود U-Code بهتنهایی دلیل خرابی ECU نیست.
اشتباه دوم: نادیده گرفتن باتری
افت ولتاژ میتواند مجموعهای از خطاهای الکترونیکی ایجاد کند.
اشتباه سوم: تست تصادفی سیمها
مدار شبکه را نباید بدون شناخت ساختار آن دستکاری کرد.
اشتباه چهارم: تمرکز روی تعداد خطاها
ده کد خطا لزوماً به معنی ده خرابی نیست.
اشتباه پنجم: نادیده گرفتن آبخوردگی
آب و رطوبت میتوانند باعث خوردگی کانکتورها و ایجاد خطاهای بسیار پیچیده شوند.
OBD و عیبیابی الکتریکی
تا اینجا با ساختار برق خودرو، باتری و شارژ، فیوز و رله، سیمکشی، سنسورها، ECU، عملگرها و شبکههای ارتباطی آشنا شدیم.
حالا به یکی از مهمترین ابزارهای خودروهای مدرن میرسیم:
OBD و دستگاه دیاگ
اگر چراغ چک روشن شود، خودرو بد کار کند یا چند سیستم الکترونیکی خطا داشته باشند، دیاگ میتواند اطلاعات بسیار ارزشمندی در اختیار تعمیرکار قرار دهد.
اما یک نکته مهم وجود دارد:
🟥 هشدار
دیاگ دستگاه «تشخیص خودکار قطعه خراب» نیست.
دستگاه دیاگ معمولاً کد خطا و اطلاعات مربوط به وضعیت سیستم را ارائه میکند. تفسیر این اطلاعات و پیدا کردن علت واقعی خرابی، به عیبیابی نیاز دارد.
۱۴-۱. OBD چیست؟
OBD مخفف On-Board Diagnostics به معنی «عیبیابی درونخودرویی» است.
این سیستم به خودرو اجازه میدهد عملکرد برخی سامانهها را تحت نظر داشته باشد و در صورت مشاهده شرایط غیرعادی، اطلاعات مربوط به خطا را ذخیره کند.
در خودروهای جدید، OBD بخش مهمی از فرایند عیبیابی محسوب میشود.
از طریق این سیستم میتوان، بسته به خودرو و ابزار مورد استفاده، اطلاعاتی مانند:
- کدهای خطا
- دادههای زنده
- وضعیت برخی سیستمها
- اطلاعات مربوط به خطا
- برخی تستهای کنترلی
را مشاهده کرد.
۱۴-۲. سوکت OBD چیست؟
برای ارتباط دستگاه دیاگ با خودرو معمولاً از یک کانکتور استاندارد استفاده میشود که به آن OBD-II DLC نیز گفته میشود.
این سوکت در بسیاری از خودروها در قسمت زیر داشبورد و اطراف محل راننده قرار دارد، اما محل دقیق آن بسته به خودرو متفاوت است.
از طریق این درگاه، دستگاه عیبیاب میتواند با سیستمهای الکترونیکی خودرو ارتباط برقرار کند.
🟦 باکس آموزشی
سوکت OBD را میتوان مانند یک «درگاه ارتباطی» بین ابزار عیبیابی و سیستمهای الکترونیکی خودرو در نظر گرفت.
اما اینکه از طریق این درگاه دقیقاً چه اطلاعاتی قابل دسترسی باشد، به خودرو، پروتکل ارتباطی و قابلیت دستگاه دیاگ بستگی دارد.
۱۴-۳. دیاگ چیست؟
«دیاگ» در بازار تعمیرات خودرو معمولاً به دستگاهی گفته میشود که برای خواندن و تحلیل اطلاعات سیستمهای الکترونیکی خودرو استفاده میشود.
دستگاههای دیاگ مختلف قابلیتهای یکسانی ندارند.
یک دستگاه ممکن است فقط بتواند:
- کد خطای موتور را بخواند،
در حالی که دستگاه حرفهایتر ممکن است بتواند با:
- ECU موتور
- ABS
- BCM
- SRS
- EPS
- گیربکس
- سیستم تهویه
و سایر ماژولهای خودرو ارتباط برقرار کند.
بنابراین دیاگ حرفهای الزاماً فقط به معنی نمایش کد خطا نیست.
۱۴-۴. DTC چیست؟
DTC مخفف Diagnostic Trouble Code است.
به زبان ساده، DTC همان کد خطایی است که سیستم عیبیابی خودرو برای یک وضعیت غیرعادی ثبت میکند.
این کد معمولاً ترکیبی از یک حرف و چند عدد است.
برای مثال ممکن است کدی مانند:
P0301
نمایش داده شود.
ساختار دقیق کد به استاندارد و سیستم موردنظر بستگی دارد.
۱۴-۵. حروف ابتدای کد خطا چه مفهومی دارند؟
در ساختار رایج کدهای OBD، حرف ابتدایی میتواند نوع سیستم را مشخص کند.
بهطور کلی:
| حرف | حوزه کلی |
|---|---|
| P | Powertrain؛ موتور و قوای محرکه |
| B | Body؛ بدنه و تجهیزات کابین |
| C | Chassis؛ شاسی و سیستمهایی مانند ترمز/فرمان |
| U | ارتباطات شبکه و ارتباط بین ماژولها |
این تقسیمبندی به خواننده کمک میکند قبل از بررسی جزئیات، یک تصویر کلی از حوزه خطا داشته باشد.
البته برای تفسیر دقیق هر کد باید به اطلاعات همان خودرو و استاندارد مربوط مراجعه کرد.
۱۴-۶. آیا کد خطا همان علت خرابی است؟
خیر.
این یکی از مهمترین مفاهیم کل مقاله است.
فرض کنید دیاگ کدی مرتبط با سنسور خاصی ثبت کرده است.
این کد ممکن است به این معنی باشد که:
سیگنال سنسور غیرعادی بوده است.
اما هنوز نمیدانیم چرا.
علت میتواند:
- خرابی خود سنسور
- قطعی سیم
- اتصال کوتاه
- سوکت خراب
- تغذیه نامناسب
- اتصال بدنه ضعیف
- مشکل مکانیکی سیستم
- یا حتی مشکل یک قطعه دیگر
باشد.
بنابراین:
DTC = سرنخ
نه:
DTC = حکم قطعی خرابی قطعه
۱۴-۷. یک مثال ساده برای درک کد خطا
فرض کنید چراغ چک روشن شده و دیاگ خطایی مرتبط با سنسور دمای موتور نشان میدهد.
یک روش اشتباه:
«سنسور خراب است؛ عوضش کن.»
روش بهتر:
- کد خطا خوانده شود.
- داده زنده بررسی شود.
- مقدار دمای گزارششده با شرایط واقعی مقایسه شود.
- سوکت سنسور بررسی شود.
- تغذیه بررسی شود.
- سیم سیگنال بررسی شود.
- اتصال بدنه بررسی شود.
- در صورت نیاز خود سنسور تست شود.
این مسیر احتمال تشخیص اشتباه را کاهش میدهد.
۱۴-۸. Freeze Frame چیست؟
یکی از اطلاعات مفید در بعضی سیستمهای دیاگ Freeze Frame است.
Freeze Frame را میتوان بهصورت ساده «تصویر لحظه ثبت خطا» در نظر گرفت.
یعنی سیستم میتواند برخی پارامترها را در زمانی که خطا تشخیص داده شده ذخیره کند.
برای مثال ممکن است اطلاعاتی مانند:
- دور موتور
- دمای موتور
- سرعت خودرو
- بار موتور
- وضعیت دریچه گاز
در آن لحظه ثبت شده باشند.
این اطلاعات میتوانند کمک کنند بفهمیم خطا در چه شرایطی رخ داده است.
۱۴-۹. چرا شرایط وقوع خطا مهم است؟
فرض کنید یک خودرو فقط در زمان شتابگیری و زیر بار دچار ریپ میشود.
اگر کد خطا در همان شرایط ثبت شده باشد، اطلاعات مربوط به زمان وقوع آن بسیار ارزشمند است.
زیرا ممکن است مشکل در دور آرام ظاهر نشود.
به همین دلیل دانستن اینکه:
«خطا دقیقاً چه زمانی اتفاق افتاد؟»
گاهی به اندازه خود کد خطا اهمیت دارد.
۱۴-۱۰. Live Data چیست؟
Live Data یا داده زنده، اطلاعاتی است که سیستم کنترل در همان لحظه از سنسورها و سایر بخشها دریافت میکند یا وضعیت آنها را گزارش میدهد.
برای مثال در یک خودروی خاص ممکن است دادههایی مانند:
- دور موتور
- دمای مایع خنککننده
- موقعیت دریچه گاز
- فشار هوای ورودی
- سرعت خودرو
- وضعیت سنسور اکسیژن
قابل مشاهده باشند.
این قابلیت یکی از مهمترین ابزارهای عیبیابی خودروهای مدرن است.
۱۴-۱۱. چرا Live Data از کد خطا مهمتر است؟
نمیتوان گفت همیشه مهمتر است، اما در بسیاری از عیبیابیها داده زنده اطلاعات بیشتری در اختیار تعمیرکار قرار میدهد.
کد خطا ممکن است فقط بگوید:
«مقدار این پارامتر غیرعادی است.»
اما Live Data میتواند نشان دهد:
«الان مقدار این پارامتر دقیقاً چقدر است و با تغییر شرایط خودرو چگونه تغییر میکند.»
این تفاوت بسیار مهم است.
۱۴-۱۲. یک مثال ساده از Live Data
فرض کنید موتور سرد است.
دیاگ دمای موتور را نمایش میدهد.
اگر دمای گزارششده کاملاً غیرواقعی باشد، مثلاً با شرایط واقعی خودرو سازگار نباشد، میتوان به سنسور یا مدار آن مشکوک شد.
اما اگر مقدار دما منطقی باشد، باید به دنبال علت دیگری برای مشکل خودرو بود.
بنابراین داده زنده میتواند به تأیید یا رد یک فرضیه کمک کند.
۱۴-۱۳. داده زنده را نباید کورکورانه تفسیر کرد
یکی از اشتباهات رایج این است که فرد یک عدد را میبیند و فوراً آن را «خراب» اعلام میکند.
اما مقدار مناسب هر پارامتر به مواردی مانند:
- نوع موتور
- دمای موتور
- دور موتور
- بار موتور
- شرایط رانندگی
- استاندارد سازنده
وابسته است.
پس برای تفسیر حرفهای Live Data باید شرایط خودرو را هم در نظر گرفت.
۱۴-۱۴. چراغ Check Engine چیست؟
چراغ Check Engine یا چراغ چک موتور یکی از شناختهشدهترین هشدارهای خودرو است.
این چراغ زمانی روشن میشود که سیستم مدیریت موتور یا سیستمهای مرتبط، شرایطی را شناسایی کند که نیازمند بررسی است.
روشن شدن چراغ چک میتواند به دلایل بسیار متنوعی باشد.
از جمله:
- مشکل احتراق
- سنسورها
- سیستم سوخترسانی
- آلایندگی
- سیستم هوای ورودی
- مشکلات الکتریکی
- مشکلات ارتباطی
بنابراین چراغ چک بهتنهایی مشخص نمیکند کدام قطعه خراب شده است.
۱۴-۱۵. تفاوت چراغ چک ثابت و چشمکزن
در بسیاری از خودروها، چراغ چک ممکن است به شکل ثابت یا چشمکزن دیده شود.
چراغ ثابت معمولاً نشان میدهد یک خطا شناسایی و ثبت شده که نیاز به بررسی دارد.
چراغ چشمکزن میتواند در برخی خودروها نشانه یک وضعیت جدیتر، بهخصوص احتراق ناقص شدید، باشد.
🟥 هشدار
اگر چراغ چک چشمک میزند و خودرو همزمان لرزش شدید، افت توان یا بدکارکردن محسوس دارد، بهتر است ادامه رانندگی غیرضروری را متوقف کرده و خودرو را در اسرع وقت بررسی کنید.
۱۴-۱۶. آیا پاک کردن خطا یعنی تعمیر خودرو؟
خیر.
پاک کردن DTC فقط اطلاعات خطا را از حافظه مربوطه حذف میکند یا وضعیت آن را تغییر میدهد؛ اما علت خرابی را برطرف نمیکند.
اگر علت اصلی هنوز وجود داشته باشد، خطا ممکن است دوباره ثبت شود.
بنابراین:
پاک کردن خطا ≠ تعمیر خودرو
۱۴-۱۷. چرا بعضی خطاها بعد از پاک شدن برمیگردند؟
اگر شرایطی که باعث ثبت خطا شده همچنان وجود داشته باشد، ECU یا ماژول ممکن است پس از مدتی دوباره همان خطا را ثبت کند.
برای مثال:
- سیم همچنان قطع است،
- سنسور همچنان خراب است،
- نشتی همچنان وجود دارد،
- ولتاژ تغذیه همچنان نامناسب است.
در چنین شرایطی پاک کردن خطا فقط مشکل را پنهان میکند.
۱۴-۱۸. Pending Code چیست؟
در برخی سیستمها، ممکن است خطایی ابتدا بهعنوان Pending یا در انتظار ثبت کامل ظاهر شود.
این وضعیت میتواند نشان دهد که سیستم یک شرایط غیرعادی را تشخیص داده، اما شرایط لازم برای ثبت کامل یا تأیید خطا هنوز طبق منطق همان سیستم تکمیل نشده است.
به همین دلیل در بعضی موارد فقط نگاه کردن به خطاهای قطعی کافی نیست و وضعیت Pending نیز میتواند اطلاعات مفیدی ارائه کند.
۱۴-۱۹. Permanent Code چیست؟
در برخی سیستمهای OBD ممکن است با Permanent DTC نیز مواجه شویم.
این نوع کدها منطق خاصی برای پاک شدن دارند و صرفاً با یک فرمان ساده پاک کردن خطا الزاماً حذف نمیشوند.
خودرو باید شرایط لازم را طی کند و سیستم تأیید کند که مشکل برطرف شده است.
بنابراین باقی ماندن برخی کدها پس از تعمیر الزاماً به معنی خراب بودن دوباره خودرو نیست.
۱۴-۲۰. چرا بعد از قطع باتری اطلاعات دیاگ تغییر میکند؟
در برخی خودروها، قطع باتری میتواند باعث از بین رفتن یا تغییر برخی اطلاعات تطبیقی یا حافظههای موقت شود.
همچنین ممکن است برخی خطاها پاک شوند، اما این موضوع به طراحی خودرو و نوع سیستم بستگی دارد.
به همین دلیل قطع کردن باتری بهعنوان روش عمومی پاک کردن خطا توصیه نمیشود.
در خودروهای مدرن، این کار حتی میتواند باعث ایجاد نیاز به تنظیم یا یادگیری مجدد برخی سیستمها شود.
۱۴-۲۱. تفاوت OBD و دیاگ حرفهای
OBD یک سیستم و استاندارد عیبیابی درون خودرو است.
دیاگ یک ابزار برای ارتباط و تحلیل اطلاعات خودرو است.
دستگاههای حرفهای میتوانند فراتر از اطلاعات پایه OBD عمل کنند و به ماژولهای مختلف دسترسی داشته باشند.
در نتیجه نباید تصور کرد:
هر وسیلهای که به سوکت OBD وصل میشود، تمام اطلاعات خودرو را میخواند.
قابلیت دستگاه و خودرو باید با یکدیگر سازگار باشد.
۱۴-۲۲. چرا بعضی دیاگها فقط موتور را میخوانند؟
بعضی ابزارهای سادهتر ممکن است عمدتاً به اطلاعات OBD موتور و قوای محرکه دسترسی داشته باشند.
اما برای دسترسی به سیستمهایی مانند:
- ABS
- SRS
- BCM
- EPS
- گیربکس
ممکن است دستگاه حرفهایتر و نرمافزار مناسب خودرو مورد نیاز باشد.
بنابراین اگر یک دستگاه گفت:
«خطایی وجود ندارد»
اما یک چراغ ABS روشن است، هنوز نمیتوان با اطمینان گفت تمام سیستمهای خودرو بدون خطا هستند.
۱۴-۲۳. عیبیابی صحیح با دیاگ چگونه انجام میشود؟
یک مسیر کلی میتواند چنین باشد:
مرحله اول: دریافت شرح حال
ابتدا باید از راننده پرسید:
- مشکل از چه زمانی شروع شده؟
- ناگهانی بوده یا تدریجی؟
- بعد از تعمیر خاصی ایجاد شده؟
- چراغ هشدار چه زمانی روشن میشود؟
- خودرو در حالت سرد مشکل دارد یا گرم؟
- مشکل در دور آرام است یا هنگام حرکت؟
مرحله دوم: بررسی اولیه
قبل از اتصال دیاگ:
- باتری
- اتصالات
- فیوزها
- سوکتهای قابل مشاهده
بررسی شوند.
مرحله سوم: اسکن کامل
در صورت امکان، همه ماژولهای مرتبط اسکن شوند.
مرحله چهارم: ثبت کدها
کدهای خطا و وضعیت آنها ثبت شوند.
مرحله پنجم: تحلیل
کدها بر اساس ارتباطشان با علائم خودرو بررسی شوند.
مرحله ششم: تست
بر اساس فرضیه ایجادشده، تستهای لازم انجام شوند.
مرحله هفتم: تعمیر و تأیید
پس از تعمیر، خطا پاک و عملکرد خودرو مجدداً بررسی شود.
۱۴-۲۴. چرا اسکن کامل خودرو مهم است؟
فرض کنید خودرو بد کار میکند و یک کد مربوط به ECU موتور دیده میشود.
اما همزمان یک ماژول دیگر نیز خطای تغذیه یا ارتباط ثبت کرده است.
اگر فقط ECU موتور خوانده شود، ممکن است اطلاعات مهمی از دست برود.
در خودروهای مدرن بهتر است در صورت امکان یک Full Scan انجام شود.
این کار میتواند تصویری کلیتر از وضعیت شبکه و ماژولهای خودرو ارائه کند.
۱۴-۲۵. اولویتبندی کدهای خطا
داشتن ۱۰ کد خطا به این معنی نیست که باید ۱۰ قطعه تعویض شود.
کدها باید دستهبندی شوند.
مثلاً:
گروه اول: خطاهای تغذیه
گروه دوم: خطاهای ارتباطی
گروه سوم: خطاهای سنسورها
گروه چهارم: خطاهای عملکردی
ممکن است یک خطای تغذیه باعث ایجاد چند خطای دیگر شده باشد.
پس باید تلاش کرد خطای اصلی از خطاهای ثانویه جدا شود.
۱۴-۲۶. خطای سنسور با خطای عملکرد سنسور چه تفاوتی دارد؟
در عیبیابی، این دو مفهوم میتوانند متفاوت باشند.
ممکن است سیستم بگوید:
مدار سنسور قطع است.
در این حالت باید مدار، سیم و اتصالها بررسی شوند.
اما ممکن است بگوید:
سیگنال سنسور خارج از محدوده مورد انتظار است.
در این حالت ممکن است:
- خود سنسور
- شرایط واقعی سیستم
- سیمکشی
- تغذیه
- یا یک ایراد دیگر
باعث این وضعیت شده باشد.
بنابراین متن دقیق DTC اهمیت زیادی دارد.
۱۴-۲۷. چرا نقشه سیمکشی در کنار دیاگ ضروری است؟
دیاگ به شما میگوید چه چیزی از دید سیستم غیرعادی است.
اما نقشه سیمکشی میتواند کمک کند بفهمید:
- سنسور از کجا تغذیه میشود،
- اتصال بدنه کجاست،
- سیگنال از چه مسیری میرود،
- به کدام ماژول متصل است،
- چه فیوز یا رلهای در مدار قرار دارد.
ترکیب این دو اطلاعات، عیبیابی را بسیار دقیقتر میکند.
۱۴-۲۸. دیاگ و مولتیمتر مکمل یکدیگر هستند
فرض کنید دیاگ خطایی در یک سنسور نشان میدهد.
دیاگ میگوید:
«مشکل در سیگنال وجود دارد.»
مولتیمتر میتواند در مراحل بعدی کمک کند بررسی شود:
آیا تغذیه وجود دارد؟
آیا اتصال بدنه مناسب است؟
آیا سیم قطع است؟
بنابراین:
دیاگ → اطلاعات سیستم
مولتیمتر → اطلاعات مدار
این دو ابزار در کنار یکدیگر بسیار قدرتمندتر هستند.
۱۴-۲۹. چکلیست استفاده صحیح از دیاگ
قبل از نتیجهگیری درباره خرابی یک قطعه:
- علائم خودرو ثبت شود.
- کدهای خطا خوانده شوند.
- وضعیت کدها مشخص شود.
- Freeze Frame در صورت وجود بررسی شود.
- Live Data بررسی شود.
- سایر ماژولها نیز در صورت امکان اسکن شوند.
- وضعیت باتری و شارژ بررسی شود.
- تغذیه و بدنه مدار بررسی شود.
- سیمکشی و سوکت بررسی شود.
- در صورت نیاز تست مکانیکی انجام شود.
- سپس قطعه تعویض یا تعمیر شود.
- بعد از تعمیر، عملکرد سیستم دوباره تأیید شود.
۱۴-۳۰. اشتباهات رایج در استفاده از دیاگ
اشتباه اول: «کد PXXXX یعنی همین قطعه خراب است»
خیر؛ کد معمولاً یک شرایط غیرعادی را توصیف میکند.
اشتباه دوم: پاک کردن خطا و تحویل خودرو
اگر علت برطرف نشده باشد، خطا برمیگردد.
اشتباه سوم: نادیده گرفتن Live Data
در بسیاری از عیبیابیها، داده زنده اطلاعات بسیار مهمی ارائه میدهد.
اشتباه چهارم: بررسی نکردن تغذیه
مشکلات باتری و ولتاژ میتوانند تعداد زیادی خطای کاذب یا ثانویه ایجاد کنند.
اشتباه پنجم: تعویض قطعه گرانقیمت بر اساس یک کد
قبل از تعویض ECU، BCM، ABS یا سایر ماژولها باید تغذیه، بدنه، شبکه و سیمکشی بهطور جدی بررسی شوند.
۱۴-۳۱. یک سناریوی ساده عیبیابی
فرض کنید خودرویی با این علائم وارد تعمیرگاه شده است:
- چراغ چک روشن است.
- موتور هنگام شتابگیری ریپ میزند.
- مصرف سوخت افزایش پیدا کرده است.
دیاگ یک کد مرتبط با احتراق ناقص نشان میدهد.
تفسیر عجولانه:
«کویل خراب است.»
تفسیر حرفهای:
«یک یا چند سیلندر احتراق ناقص دارند؛ حالا باید علت آن مشخص شود.»
سپس بررسی میشود:
- کدام سیلندر درگیر است؟
- شمع چه وضعیتی دارد؟
- کویل چگونه عمل میکند؟
- انژکتور وضعیت مناسبی دارد؟
- هوای ورودی مشکلی دارد؟
- کمپرس موتور مناسب است؟
- داده زنده چه چیزی نشان میدهد؟
در این حالت دیاگ نقطه شروع تشخیص است، نه پایان آن.
مولتیمتر و اصول تست برق خودرو برای آماتورها
بعد از آشنایی با مدار، باتری، فیوز، رله، سیمکشی، ECU، سنسورها، شبکه CAN و دیاگ، حالا باید با یکی از مهمترین ابزارهای برق خودرو آشنا شویم:
مولتیمتر
مولتیمتر وسیلهای است که میتواند برای اندازهگیری پارامترهای مختلف الکتریکی استفاده شود. در عیبیابی خودرو، مهمترین کاربردهای آن معمولاً شامل:
- اندازهگیری ولتاژ
- بررسی پیوستگی مدار
- اندازهگیری مقاومت در شرایط مناسب
- بررسی افت ولتاژ
- بعضی اندازهگیریهای جریان
است.
اما نکته مهم این است که مولتیمتر فقط عدد نشان میدهد؛ این تعمیرکار است که باید بفهمد آن عدد چه معنایی دارد.
🟦 باکس آموزشی
اگر دیاگ به شما میگوید «سیستم چه چیزی را گزارش میکند»، مولتیمتر کمک میکند بفهمید «در مدار واقعاً چه اتفاقی میافتد».
۱۵-۱. مولتیمتر چیست؟
مولتیمتر یک ابزار اندازهگیری چندکاره است.
بسته به مدل، ممکن است قابلیتهای مختلفی داشته باشد، اما برای برق خودرو معمولاً این موارد اهمیت بیشتری دارند:
V — ولتاژ
Ω — مقاومت
🔔 — تست پیوستگی
A — جریان
برای یک فرد تازهکار، همین چهار مفهوم پایه اهمیت زیادی دارند.
۱۵-۲. قبل از استفاده از مولتیمتر
قبل از هر اندازهگیری باید بدانیم دقیقاً چه چیزی را میخواهیم اندازه بگیریم.
مثلاً اگر سؤال ما این است:
«آیا این مدار برق دارد؟»
باید ولتاژ را اندازه بگیریم.
اگر سؤال این باشد:
«آیا این سیم قطع است؟»
در شرایط مناسب میتوان پیوستگی آن را بررسی کرد.
و اگر سؤال این باشد:
«آیا در این مسیر افت ولتاژ غیرعادی داریم؟»
باید افت ولتاژ را اندازهگیری کنیم.
بنابراین ابتدا سؤال را مشخص کنید، سپس حالت مناسب مولتیمتر را انتخاب کنید.
۱۵-۳. ولتاژگیری در خودرو
یکی از سادهترین کاربردهای مولتیمتر، اندازهگیری ولتاژ است.
در خودروهای معمولی، سیستم برق عمدتاً بر پایه ولتاژ DC کار میکند.
بنابراین مولتیمتر باید روی محدوده مناسب DC Voltage قرار گیرد.
دو پراب مولتیمتر به دو نقطه موردنظر متصل میشوند و دستگاه اختلاف پتانسیل بین آنها را نشان میدهد.
🟥 هشدار
قبل از اتصال پرابها، مطمئن شوید مولتیمتر روی حالت درست قرار دارد.
اشتباه در انتخاب حالت اندازهگیری، بهخصوص هنگام اندازهگیری جریان، میتواند باعث اتصال کوتاه یا آسیب به فیوز داخلی مولتیمتر و حتی مدار خودرو شود.
۱۵-۴. اندازهگیری ولتاژ باتری
یکی از کاربردهای ساده مولتیمتر، بررسی تقریبی وضعیت ولتاژ باتری است.
برای این کار معمولاً ولتاژ بین ترمینال مثبت و منفی باتری اندازهگیری میشود.
اما باید توجه کرد:
ولتاژ بهتنهایی سلامت کامل باتری را ثابت نمیکند.
یک باتری ممکن است در حالت بدون بار ولتاژ نسبتاً مناسبی داشته باشد، اما هنگام استارت افت شدیدی پیدا کند.
پس برای ارزیابی کامل باتری باید شرایط بار و رفتار آن هنگام استارت نیز در نظر گرفته شود.
۱۵-۵. ولتاژ باتری در حالت خاموش
وقتی موتور خاموش است، باتری منبع اصلی برق خودرو محسوب میشود.
ولتاژ اندازهگیریشده میتواند اطلاعات اولیهای درباره وضعیت شارژ باتری ارائه کند.
اما نباید یک عدد را بدون توجه به شرایط، دما، زمان خاموش بودن خودرو و وضعیت باتری، بهعنوان «سلامت قطعی باتری» در نظر گرفت.
🟨 نکته
ولتاژ باتری با سلامت باتری یکی نیست.
برای ارزیابی دقیقتر، رفتار باتری تحت بار و توانایی آن در تأمین جریان استارت نیز اهمیت دارد.
۱۵-۶. اندازهگیری ولتاژ هنگام استارت
یکی از تستهای مفید، مشاهده رفتار ولتاژ هنگام استارت زدن است.
وقتی استارت فعال میشود، جریان بسیار زیادی از باتری درخواست میشود.
در نتیجه طبیعی است که ولتاژ باتری کاهش پیدا کند.
اما اگر افت ولتاژ بیش از حد باشد، ممکن است مواردی مانند:
- باتری ضعیف
- اتصالات نامناسب
- کابلهای معیوب
- مقاومت اضافی در مسیر
مطرح باشند.
در اینجا اندازهگیری باید با دقت انجام شود و نتیجه با مشخصات خودرو و شرایط واقعی باتری مقایسه شود.
۱۵-۷. تست ولتاژ شارژ
بعد از روشن شدن موتور، سیستم شارژ باید انرژی مورد نیاز خودرو را تأمین کند و باتری را نیز شارژ کند.
با مولتیمتر میتوان ولتاژ سیستم را در شرایط مختلف بررسی کرد.
اگر ولتاژ شارژ غیرعادی باشد، ممکن است مواردی مانند:
- دینام
- رگولاتور
- اتصالات
- کابلها
- تسمه
- مدیریت هوشمند شارژ
نیاز به بررسی داشته باشند.
در خودروهای جدید، مقدار ولتاژ شارژ ممکن است ثابت نباشد و سیستم مدیریت شارژ بر اساس شرایط خودرو آن را تغییر دهد.
بنابراین تفسیر عدد باید مطابق طراحی همان خودرو باشد.
۱۵-۸. تست پیوستگی چیست؟
تست پیوستگی یا Continuity Test برای بررسی وجود یک مسیر الکتریکی پیوسته استفاده میشود.
در بسیاری از مولتیمترها این حالت با علامت زنگ یا بوق مشخص میشود.
اگر مسیر از نظر الکتریکی پیوسته باشد، دستگاه معمولاً بوق میزند یا مقاومت بسیار کمی نشان میدهد.
اما این تست یک محدودیت مهم دارد:
پیوستگی داشتن سیم لزوماً به معنی سالم بودن آن سیم در شرایط کاری نیست.
۱۵-۹. چرا تست بوق بهتنهایی کافی نیست؟
فرض کنید یک سیم بهصورت جزئی آسیب دیده است.
در حالت بدون بار ممکن است مولتیمتر همچنان پیوستگی آن را نشان دهد.
اما وقتی جریان واقعی از سیم عبور میکند، همان نقطه معیوب ممکن است افت ولتاژ ایجاد کند.
بنابراین:
بوق مولتیمتر = وجود مسیر
اما لزوماً:
بوق مولتیمتر ≠ سلامت کامل مدار
این تفاوت در عیبیابی خودرو بسیار مهم است.
۱۵-۱۰. تست مقاومت سیم
در شرایط مناسب و با مدار بدون برق، میتوان مقاومت یک مسیر را بررسی کرد.
یک سیم سالم و کوتاه معمولاً مقاومت بسیار کمی دارد.
اما وجود:
- خوردگی
- اتصال ضعیف
- آسیب رشتههای سیم
- مقاومت اضافی
میتواند مقاومت مسیر را افزایش دهد.
با این حال در مدارهای حساس الکترونیکی نباید فقط با اندازهگیری مقاومت نتیجهگیری کرد.
۱۵-۱۱. مقاومت اضافی چیست؟
فرض کنید یک اتصال سالم باید جریان را بهراحتی عبور دهد.
اگر در مسیر یک اتصال نیمهخراب یا خوردهشده ایجاد شود، ممکن است مقاومت اضافی ایجاد کند.
در این حالت وقتی جریان عبور میکند، بخشی از ولتاژ در همان نقطه از دست میرود.
این همان چیزی است که در عیبیابی به شکل افت ولتاژ اهمیت پیدا میکند.
۱۵-۱۲. افت ولتاژ چیست؟
افت ولتاژ یعنی بخشی از اختلاف پتانسیل در طول یک مسیر یا روی یک اتصال مصرف میشود.
در یک مدار سالم، افت ولتاژ ناخواسته روی سیم و اتصالات باید پایین باشد.
اما اگر اتصال یا سیم مقاومت اضافی داشته باشد، با عبور جریان، افت ولتاژ روی آن افزایش پیدا میکند.
به همین دلیل تست افت ولتاژ یکی از تستهای بسیار مفید در عیبیابی برق خودرو است.
۱۵-۱۳. چرا افت ولتاژ از تست مقاومت کاربردیتر است؟
زیرا خودرو معمولاً در حالت واقعی با جریان کار میکند.
ممکن است یک اتصال در حالت بدون بار ظاهراً خوب باشد.
اما وقتی استارت یا یک مصرفکننده بزرگ فعال میشود، همان اتصال مشکل خود را نشان دهد.
در تست افت ولتاژ، مدار در شرایط کاری بررسی میشود.
به همین دلیل برای پیدا کردن:
- کابل معیوب
- اتصال بد
- اتصال بدنه ضعیف
- ترمینال خوردهشده
بسیار کاربردی است.
۱۵-۱۴. مثال ساده افت ولتاژ
فرض کنید یک مصرفکننده برق دارد، اما عملکرد آن ضعیف است.
مثلاً موتور برقی با سرعت مناسب کار نمیکند.
ممکن است فرد تصور کند خود موتور خراب است.
اما اگر در مسیر تغذیه یک اتصال معیوب وجود داشته باشد، بخشی از ولتاژ قبل از رسیدن به موتور از دست میرود.
در این حالت:
مصرفکننده سالم + تغذیه ضعیف = عملکرد ضعیف
بنابراین باید مسیر تغذیه نیز بررسی شود.
۱۵-۱۵. تست اتصال بدنه
یکی از مهمترین کاربردهای مولتیمتر در برق خودرو، بررسی مسیر بدنه است.
اگر اتصال بدنه ضعیف باشد، ممکن است مشکلات عجیبی ایجاد شود.
برای مثال:
- چراغها کمنور شوند.
- موتورهای برقی ضعیف کار کنند.
- برخی تجهیزات قطع و وصل شوند.
- ماژولها خطا ثبت کنند.
- استارت ضعیف شود.
بنابراین نباید بدنه را فقط یک تکه فلز ساده در نظر گرفت.
۱۵-۱۶. اتصال بدنه خوب چه اهمیتی دارد؟
وقتی مصرفکننده برق را دریافت میکند، جریان باید مسیر برگشت مناسبی داشته باشد.
اگر مسیر برگشت مقاومت اضافی داشته باشد، عملکرد مدار دچار مشکل میشود.
در خودرو، بدنه و کابلهای منفی بخش مهمی از این مسیر را تشکیل میدهند.
به همین دلیل هنگام عیبیابی یک مصرفکننده، فقط سیم مثبت را بررسی نکنید.
مسیر منفی نیز به همان اندازه مهم است.
۱۵-۱۷. تست افت ولتاژ در مسیر مثبت
فرض کنید یک مصرفکننده باید از باتری برق دریافت کند.
میتوان مسیر مثبت را در شرایط کاری بررسی کرد تا مشخص شود آیا بخش غیرعادی از ولتاژ در سیم یا اتصالات از دست میرود یا خیر.
این تست میتواند به پیدا کردن:
- کابل معیوب
- ترمینال شل
- سوکت خوردهشده
- اتصال نامناسب
کمک کند.
۱۵-۱۸. تست افت ولتاژ در مسیر منفی
همین مفهوم برای مسیر منفی نیز وجود دارد.
ممکن است سیم مثبت کاملاً سالم باشد، اما مسیر برگشت جریان مشکل داشته باشد.
در این حالت نیز افت ولتاژ ایجاد میشود.
به همین دلیل در یک مدار مشکلدار، باید هر دو طرف مدار بررسی شوند:
مثبت + منفی
۱۵-۱۹. چرا اندازهگیری در حالت واقعی مهم است؟
فرض کنید یک چراغ خاموش یا کمنور است.
اگر فقط سیمها را در حالت بدون بار بررسی کنیم، ممکن است همه چیز سالم به نظر برسد.
اما وقتی چراغ روشن میشود، جریان واقعی از مدار عبور میکند.
اگر اتصال ضعیفی وجود داشته باشد، همان لحظه افت ولتاژ آشکار میشود.
این تفاوت بین:
تست مدار در حالت بیبار
و
تست مدار در شرایط کاری
است.
۱۵-۲۰. اندازهگیری جریان؛ حساسترین بخش کار با مولتیمتر
اندازهگیری جریان با اندازهگیری ولتاژ متفاوت است.
برای اندازهگیری جریان، مولتیمتر معمولاً باید در مسیر جریان قرار بگیرد.
این موضوع باعث میشود احتمال اتصال کوتاه و آسیب به مدار بیشتر باشد.
برای همین، اندازهگیری جریان در مدارهای خودرو برای افراد تازهکار مناسب نیست مگر اینکه روش کار را دقیق بدانند.
🟥 هشدار مهم
هرگز مولتیمتر را در حالت آمپرمتر، بدون شناخت مدار، مستقیماً بین مثبت و منفی باتری قرار ندهید.
این کار میتواند عملاً یک مسیر کممقاومت ایجاد کند و باعث سوختن فیوز مولتیمتر، جرقه یا آسیب به مدار شود.
۱۵-۲۱. آیا مولتیمتر میتواند آمپر استارت را اندازه بگیرد؟
مولتیمترهای معمولی برای اندازهگیری جریان بسیار زیاد موردنیاز استارت طراحی نشدهاند.
برای اندازهگیری جریانهای بالا ابزارهای مناسبتری مانند کلمپ آمپرمتر مناسب جریان DC یا تجهیزات تخصصی استفاده میشود.
بنابراین نباید برای اندازهگیری جریان استارت، مولتیمتر معمولی را بهصورت مستقیم در مدار قرار داد.
۱۵-۲۲. تست دیود در خودرو
بعضی مولتیمترها حالت تست دیود نیز دارند.
این قابلیت میتواند در برخی مدارهای الکتریکی برای بررسی دیودها مفید باشد.
اما در خودروهای مدرن، بسیاری از قطعات الکترونیکی داخل ماژولها قرار دارند و تست آنها بدون نقشه و مشخصات فنی ممکن است نتیجه قابل اعتمادی نداشته باشد.
پس:
هر قطعه الکترونیکی را نمیتوان صرفاً با مولتیمتر و بدون اطلاعات فنی قضاوت کرد.
۱۵-۲۳. تست فیوز با مولتیمتر
یکی از کاربردهای ساده مولتیمتر، بررسی فیوز است.
در شرایط مناسب میتوان پیوستگی فیوز را بررسی کرد.
اما روش بسیار سادهتر این است که ابتدا ظاهر فیوز بررسی شود و در صورت نیاز با روش صحیح تست شود.
اگر فیوز سوخته باشد، نکته مهمتر این است که:
چرا سوخته است؟
تعویض فیوز بدون پیدا کردن علت ممکن است باعث سوختن مجدد آن شود.
۱۵-۲۴. تست رله با مولتیمتر
رلهها نیز قابل بررسی هستند، اما روش تست به نوع رله و مدار آن بستگی دارد.
در یک رله معمولی میتوان ترمینالهای:
- تغذیه
- فرمان
- کنتاکت خروجی
را بررسی کرد.
اما در خودروهای جدید ممکن است به جای رلههای ساده با مدارهای الکترونیکی و ماژولهای کنترل روبهرو باشیم.
بنابراین همیشه باید نوع مدار را شناخت.
۱۵-۲۵. مولتیمتر و سنسورها
مولتیمتر میتواند در بعضی تستهای سنسورها مفید باشد.
اما روش تست هر سنسور یکسان نیست.
ممکن است یک سنسور:
- تغذیه مرجع داشته باشد،
- سیگنال متغیر تولید کند،
- مقاومت متغیر داشته باشد،
- یا ارتباط دیجیتال داشته باشد.
بنابراین نمیتوان گفت:
«هر سنسوری را با مقاومتگیری تست میکنیم.»
این کار در بعضی سنسورها نهتنها بیفایده است، بلکه ممکن است نتیجه گمراهکننده ایجاد کند.
۱۵-۲۶. چرا نقشه سیمکشی کنار مولتیمتر اهمیت دارد؟
فرض کنید میخواهید یک سنسور را بررسی کنید.
بدون نقشه ممکن است ندانید:
- کدام پایه تغذیه است،
- کدام پایه بدنه است،
- کدام پایه سیگنال است،
- سیم از کجا میآید،
- سیگنال به کدام ECU میرود.
در این شرایط اندازهگیری تصادفی پایهها کار درستی نیست.
نقشه سیمکشی، مولتیمتر را به یک ابزار تشخیصی دقیقتر تبدیل میکند.
۱۵-۲۷. تست برق روی ECU
ECU یکی از حساسترین قطعات خودرو است.
بنابراین نباید صرفاً برای اینکه «ببینیم برق دارد یا نه» پراب را به پایههای ناشناخته ECU بزنیم.
برای چنین تستهایی باید:
- نقشه پایهها
- نوع مدار
- مشخصات سازنده
- وضعیت سوئیچ
- شرایط کاری
مشخص باشد.
🟥 هشدار
در ECU و ماژولهای الکترونیکی، پروبزنی تصادفی میتواند باعث اتصال کوتاه و آسیب به پایه یا مدار شود.
در خودروهای مدرن، همیشه «اول اندازه بگیریم، بعد ببینیم چه میشود» روش مناسبی نیست.
۱۵-۲۸. بکپروب چیست؟
Back Probe روشی برای اندازهگیری سیگنال یا ولتاژ یک مدار بدون جدا کردن کامل کانکتور است.
در تعمیرگاهها از ابزارهای مناسب بکپروب برای دسترسی ایمنتر به مدار استفاده میشود.
هدف این است که بتوان وضعیت مدار را در شرایط واقعی کاری بررسی کرد.
اما این کار نیز باید با ابزار مناسب انجام شود.
فشار دادن جسم ضخیم یا نوک نامناسب داخل سوکت میتواند باعث:
- گشاد شدن ترمینال
- آسیب به آببندی
- اتصال کوتاه
- خرابی سوکت
شود.
۱۵-۲۹. چرا سوراخ کردن سیم روش خوبی نیست؟
گاهی برای اندازهگیری، افراد سیم را سوراخ میکنند و پراب را داخل آن فرو میبرند.
این کار میتواند پوشش سیم را آسیب بزند و در طول زمان باعث:
- نفوذ رطوبت
- خوردگی
- افزایش مقاومت
- قطعی
شود.
برای تعمیر اصولی بهتر است از روشها و ابزارهای مناسب اندازهگیری استفاده شود.
۱۵-۳۰. یک مثال کاربردی؛ چراغی که کمنور شده است
فرض کنید چراغ خودرو کمنور شده است.
فرد اول ممکن است فوراً لامپ را تعویض کند.
اما اگر لامپ سالم باشد، باید مسیر مدار بررسی شود.
موارد احتمالی:
- افت ولتاژ در سیم مثبت
- اتصال بدنه ضعیف
- سوکت خوردهشده
- ترمینال شل
- مشکل تغذیه
در چنین شرایطی مولتیمتر میتواند کمک کند بفهمیم مشکل در کدام قسمت مدار قرار دارد.
۱۵-۳۱. یک مثال دیگر؛ استارت ضعیف
فرض کنید موتور بهسختی استارت میخورد.
ممکن است مشکل از باتری باشد.
اما گزینههای دیگری هم وجود دارند:
- کابل مثبت
- کابل منفی
- اتصال بدنه
- ترمینال باتری
- خود استارت
اینجاست که تست افت ولتاژ میتواند بسیار مفید باشد.
ممکن است باتری توان کافی داشته باشد اما بخش زیادی از ولتاژ در یک اتصال معیوب از بین برود.
۱۵-۳۲. یک مثال دیگر؛ شیشهبالابر ضعیف
اگر شیشهبالابر خیلی کند حرکت میکند، فوراً نباید موتور شیشهبالابر را خراب اعلام کرد.
ممکن است:
- موتور فرسوده باشد،
- مکانیزم گیر داشته باشد،
- تغذیه ضعیف باشد،
- اتصال بدنه مشکل داشته باشد،
- سوکت مقاومت اضافی داشته باشد.
با اندازهگیری ولتاژ در شرایط کاری میتوان بخشی از این احتمالات را از یکدیگر جدا کرد.
۱۵-۳۳. جدول انتخاب تست مناسب
| سؤال | تست مناسب اولیه |
|---|---|
| آیا برق وجود دارد؟ | ولتاژگیری |
| آیا سیم از نظر الکتریکی پیوسته است؟ | تست پیوستگی |
| آیا مسیر مقاومت غیرعادی دارد؟ | مقاومتگیری در شرایط مناسب |
| آیا در مسیر برق افت داریم؟ | تست افت ولتاژ |
| آیا باتری ولتاژ مناسبی دارد؟ | ولتاژگیری باتری |
| آیا سیستم شارژ کار میکند؟ | بررسی ولتاژ شارژ |
| آیا یک خطای الکترونیکی ثبت شده؟ | دیاگ |
| آیا سنسور مقدار غیرعادی گزارش میکند؟ | دیاگ + Live Data + تست مدار |
۱۵-۳۴. اشتباهات رایج هنگام استفاده از مولتیمتر
اشتباه اول: انتخاب حالت اشتباه
قرار دادن مولتیمتر روی آمپرمتر و اندازهگیری مستقیم ولتاژ میتواند خطرناک باشد.
اشتباه دوم: اعتماد بیش از حد به بوق
بوق فقط نشان میدهد مسیر در شرایط تست پیوستگی دارد.
اشتباه سوم: تست مقاومت روی مدار روشن
مقاومتگیری معمولاً باید با مدار در وضعیت مناسب و بدون تغذیه انجام شود؛ مگر اینکه روش سازنده چیز دیگری مشخص کرده باشد.
اشتباه چهارم: اندازهگیری تصادفی ECU
پایههای ECU نباید بدون نقشه و اطلاعات فنی تست شوند.
اشتباه پنجم: فراموش کردن بدنه
بسیاری از افراد فقط مثبت مدار را بررسی میکنند.
اشتباه ششم: اندازهگیری بدون بار
گاهی مدار در حالت بدون مصرفکننده سالم به نظر میرسد، اما هنگام کار افت ولتاژ نشان میدهد.
۱۵-۳۵. چکلیست مولتیمتر برای افراد تازهکار
قبل از هر تست:
- دقیقاً مشخص کنید چه چیزی را میخواهید اندازه بگیرید.
- حالت صحیح مولتیمتر را انتخاب کنید.
- سیمهای پراب را در ورودی مناسب قرار دهید.
- محدوده اندازهگیری را بررسی کنید.
- مدار را بشناسید.
- در صورت نیاز نقشه سیمکشی داشته باشید.
- روی ECU و ماژولها تصادفی اندازهگیری نکنید.
- برای تست مقاومت، شرایط مدار را بررسی کنید.
- برای عیبیابی مصرفکنندهها، افت ولتاژ را فراموش نکنید.
- نتیجه یک تست را بدون توجه به سایر علائم قطعی فرض نکنید.
۱۵-۳۶. مهمترین اصل مولتیمتر
اگر بخواهیم کل این بخش را در یک جمله خلاصه کنیم:
🟦 اصل طلایی
اول مشخص کن چه چیزی را میخواهی ثابت کنی؛ بعد تست مناسب را انتخاب کن.
مثلاً:
«فکر میکنم سیم قطع است»
→ تست پیوستگی ممکن است کمک کند.
«فکر میکنم برق مصرفکننده کم است»
→ ولتاژ و افت ولتاژ را بررسی کن.
«فکر میکنم ECU خطا دارد»
→ ابتدا دیاگ، تغذیه، بدنه و شرایط مدار را بررسی کن.
این روش باعث میشود مولتیمتر از یک ابزار صرفاً عدددهنده به ابزار واقعی عیبیابی تبدیل شود.
علائم خرابی سیستم برق خودرو
خرابی سیستم برق خودرو همیشه با یک علامت واضح مانند «روشن نشدن خودرو» خودش را نشان نمیدهد.
گاهی مشکل بسیار ساده است؛ مثلاً یک فیوز سوخته یا اتصال باتری شل شده است.
گاهی نیز یک ایراد کوچک در سیمکشی یا اتصال بدنه میتواند باعث شود چندین سیستم مختلف همزمان دچار مشکل شوند.
در خودروهای جدید این موضوع اهمیت بیشتری دارد، زیرا سیستمهای الکترونیکی متعددی به یکدیگر وابستهاند.
برای همین، در عیبیابی برق خودرو باید به الگوی علائم توجه کرد، نه فقط یک علامت منفرد.
۱۶-۱. خودرو اصلاً روشن نمیشود
«روشن نشدن خودرو» یکی از رایجترین علائمی است که ممکن است با سیستم برق مرتبط باشد.
اما ابتدا باید یک تفاوت مهم را مشخص کنیم:
حالت اول: استارت اصلاً نمیچرخد
یعنی با چرخاندن سوئیچ یا فشردن دکمه استارت:
- صدایی شنیده نمیشود،
- یا فقط یک صدای کلیک شنیده میشود،
- یا استارت بسیار ضعیف میچرخد.
در این حالت باید ابتدا به سیستم:
باتری → کابلها → بدنه → فرمان استارت → رله/سلونوئید → موتور استارت
مشکوک شد.
حالت دوم: استارت میچرخد اما موتور روشن نمیشود
در این شرایط موتور توسط استارت میچرخد، اما احتراق شکل نمیگیرد.
اینجا دامنه بررسی وسیعتر میشود و مواردی مانند:
- سوخترسانی
- جرقه
- انژکتورها
- سنسورهای موتور
- ECU
- ایموبیلایزر
- شرایط مکانیکی موتور
نیز باید بررسی شوند.
🟨 نکته
«استارت نخوردن» و «روشن نشدن موتور» یک مشکل نیستند.
اگر استارت اصلاً موتور را نمیچرخاند، ابتدا سیستم استارت و تغذیه را بررسی کنید.
اگر استارت موتور را میچرخاند اما موتور روشن نمیشود، باید سراغ سیستم مدیریت موتور و عوامل احتراق نیز رفت.
۱۶-۲. استارت ضعیف میزند
یکی از نشانههای رایج مشکل در سیستم برق، کند شدن چرخش موتور هنگام استارت است.
علل احتمالی شامل:
- باتری ضعیف
- شارژ ناکافی باتری
- ترمینال باتری کثیف یا شل
- کابل مثبت معیوب
- کابل منفی یا اتصال بدنه ضعیف
- موتور استارت فرسوده
- مقاومت اضافی در مدار
است.
در چنین شرایطی تعویض فوری باتری همیشه راهحل صحیح نیست.
ابتدا باید مشخص شود چرا استارت ضعیف شده است.
۱۶-۳. فقط صدای «تق» هنگام استارت شنیده میشود
اگر هنگام استارت فقط یک صدای کلیک یا تق شنیده شود، چند احتمال مطرح است.
از جمله:
- باتری ضعیف
- اتصال نامناسب باتری
- اتصال بدنه ضعیف
- مشکل سلونوئید
- مشکل موتور استارت
البته صدای کلیک بهتنهایی برای تشخیص قطعه کافی نیست.
باید بررسی شود که هنگام استارت چه مقدار ولتاژ در مدار وجود دارد.
۱۶-۴. چراغهای پشت آمپر ضعیف شدهاند
اگر چراغهای صفحه کیلومتر یا تجهیزات برقی کابین نسبت به گذشته کمنور شدهاند، باید وضعیت سیستم تغذیه بررسی شود.
علل ممکن است شامل:
- افت ولتاژ
- باتری ضعیف
- مشکل شارژ
- اتصال بدنه نامناسب
- اتصالات معیوب
باشند.
اگر همزمان چند وسیله برقی ضعیف شدهاند، احتمال وجود یک مشکل مشترک در تغذیه یا بدنه بیشتر میشود.
۱۶-۵. چراغها هنگام گاز دادن تغییر شدت میدهند
اگر شدت نور چراغها بهطور غیرعادی با تغییر دور موتور تغییر کند، ممکن است سیستم شارژ نیاز به بررسی داشته باشد.
مواردی مانند:
- دینام
- رگولاتور
- اتصالات
- تسمه
- سیستم مدیریت شارژ
میتوانند در این وضعیت نقش داشته باشند.
اما برای تشخیص دقیق باید ولتاژ سیستم در شرایط مختلف اندازهگیری شود.
۱۶-۶. باتری مرتب خالی میشود
خالی شدن مکرر باتری یکی از مهمترین علائم سیستم برق خودرو است.
اما این مشکل فقط به معنی «خرابی باتری» نیست.
سه سؤال مهم باید مطرح شود:
۱. آیا باتری سالم است؟
۲. آیا سیستم شارژ درست کار میکند؟
۳. آیا هنگام خاموش بودن خودرو مصرف غیرعادی وجود دارد؟
اگر یکی از این سه مورد بررسی نشود، ممکن است مشکل دوباره تکرار شود.
۱۶-۷. چرا باتری نو هم ممکن است خالی شود؟
تعویض باتری بدون پیدا کردن علت، همیشه مشکل را حل نمیکند.
مثلاً اگر:
سیستم شارژ ضعیف باشد،
باتری جدید نیز بهمرور تخلیه خواهد شد.
یا اگر:
مصرفکنندهای در حالت خاموش بیش از حد جریان بکشد،
باتری حتی اگر سالم و نو باشد ممکن است خالی شود.
بنابراین باید علت تخلیه مشخص شود.
۱۶-۸. مصرف برق در حالت خاموش
وقتی خودرو خاموش است، بسیاری از سیستمهای مدرن کاملاً بیبرق نمیشوند.
برخی ماژولها برای:
- حافظه
- قفل مرکزی
- سیستم امنیتی
- تنظیمات
- دریافت فرمانها
به مقدار محدودی انرژی نیاز دارند.
بنابراین وجود مقدار کمی مصرف در حالت خاموش طبیعی است.
مشکل زمانی ایجاد میشود که مصرف برق بیش از حد مجاز یا غیرطبیعی باشد.
۱۶-۹. خواب خودرو چیست؟
در خودروهای مدرن، پس از خاموش کردن خودرو ممکن است ماژولها برای مدتی فعال بمانند و سپس وارد حالت کممصرف یا اصطلاحاً Sleep Mode شوند.
بنابراین اگر بلافاصله پس از خاموش کردن خودرو مصرف برق اندازهگیری شود، ممکن است عدد واقعی مصرف حالت خواب را نشان ندهد.
این موضوع هنگام بررسی تخلیه باتری بسیار مهم است.
۱۶-۱۰. چند سیستم همزمان خطا میدهند
اگر ناگهان چند سیستم خودرو با هم هشدار دهند، مثلاً:
- ABS
- ESP
- فرمان برقی
- سیستمهای بدنه
همزمان خطا نشان دهند، نباید فوراً نتیجه گرفت که همه این سیستمها خراب شدهاند.
گاهی یک مشکل مشترک مانند:
- افت ولتاژ باتری
- مشکل سیستم شارژ
- اتصال بدنه
- خرابی تغذیه یک ماژول
- مشکل شبکه ارتباطی
میتواند چندین خطا ایجاد کند.
🟥 هشدار
تعداد زیاد خطا لزوماً به معنی تعداد زیاد خرابی نیست.
گاهی یک ایراد اصلی باعث ایجاد مجموعهای از خطاهای ثانویه میشود.
۱۶-۱۱. قطع و وصل شدن تجهیزات برقی
اگر یک وسیله برقی گاهی کار کند و گاهی از کار بیفتد، عیبیابی آن ممکن است دشوارتر از خرابی کامل باشد.
علل احتمالی:
- سوکت شل
- سیم نیمهقطع
- خوردگی
- اتصال بدنه ضعیف
- رله معیوب
- مشکل ماژول
- مشکل شبکه
هستند.
در این موارد باید به شرایط وقوع مشکل دقت کرد.
مثلاً:
آیا با تکان خودرو اتفاق میافتد؟
با گرم شدن خودرو؟
در هوای مرطوب؟
با روشن شدن مصرفکننده دیگر؟
این اطلاعات میتوانند سرنخ مهمی باشند.
۱۶-۱۲. شیشهبالابر گاهی کار میکند و گاهی نه
اگر شیشهبالابر یک درب بهصورت متناوب کار کند، مواردی مانند:
- کلید
- موتور
- سیمکشی داخل درب
- سوکت
- ماژول درب
- اتصال بدنه
باید بررسی شوند.
در خودروهایی که سیمها بین درب و ستون از یک قسمت انعطافپذیر عبور میکنند، خم شدن مداوم سیمها میتواند در طول زمان باعث آسیب شود.
۱۶-۱۳. قفل مرکزی بعضی درها کار نمیکند
اگر فقط یک درب مشکل دارد، احتمال خرابی موضعی بیشتر است.
اما اگر:
تمام درها
همزمان دچار مشکل شدهاند، باید سیستم مشترک مانند:
- فیوز
- تغذیه
- BCM
- شبکه
- فرمان مرکزی
نیز بررسی شود.
این همان اصل مهم عیبیابی است:
🟦 اصل اشتراکی
اگر چند مصرفکننده مستقل همزمان دچار یک مشکل مشابه شوند، ابتدا قسمتهای مشترک مدار را بررسی کنید.
۱۶-۱۴. برفپاککن کار نمیکند
در صورت از کار افتادن برفپاککن، موارد مختلفی ممکن است دخیل باشند:
- فیوز
- رله
- کلید
- موتور برفپاککن
- سیمکشی
- اتصال بدنه
- ماژول کنترل
اگر برفپاککن در یک سرعت کار میکند ولی در سرعت دیگر نه، نوع عیبیابی با حالتی که کاملاً خاموش است متفاوت خواهد بود.
بنابراین رفتار سیستم اطلاعات مهمی در اختیار تعمیرکار قرار میدهد.
۱۶-۱۵. بوق کار نمیکند
برای بوق نیز نباید فوراً خود بوق را تعویض کرد.
مسیر کلی ممکن است شامل:
کلید فرمان → مدار کنترل → رله یا ماژول → فیوز → بوق → بدنه
باشد.
در خودروهای مختلف ساختار دقیق متفاوت است.
پس باید از روی نقشه سیمکشی همان خودرو بررسی شود.
۱۶-۱۶. چراغ راهنما یا فلاشر مشکل دارد
خرابی راهنما میتواند به دلایل مختلفی ایجاد شود.
مثلاً:
- لامپ
- سوکت
- سیمکشی
- فیوز
- کلید
- ماژول بدنه
ممکن است درگیر باشند.
اگر فقط یک سمت مشکل دارد، احتمال خرابی موضعی بیشتر است.
اگر هر دو سمت مشکل دارند، باید قسمتهای مشترک مدار را بررسی کرد.
۱۶-۱۷. یک چراغ خیلی سریع چشمک میزند
در بعضی خودروها، سریع شدن ریتم راهنما میتواند با خرابی یا قطع یکی از لامپهای راهنما مرتبط باشد.
در خودروهای جدید اما کنترل چراغها ممکن است توسط ماژول انجام شود و رفتار سیستم با خودروهای قدیمی متفاوت باشد.
بنابراین این علامت یک سرنخ است، نه تشخیص قطعی.
۱۶-۱۸. فیوز مرتب میسوزد
سوختن مکرر یک فیوز، یکی از مهمترین علائم وجود مشکل در مدار است.
علت ممکن است:
- اتصال کوتاه
- سیم آسیبدیده
- مصرفکننده معیوب
- ورود آب
- اتصال داخلی یک قطعه
باشد.
🟥 هشدار بسیار مهم
هرگز برای جلوگیری از سوختن فیوز، فیوز با آمپراژ بالاتر نصب نکنید.
فیوز برای محافظت از سیم و مدار طراحی شده است. حذف یا افزایش بیدلیل ظرفیت آن میتواند خطر داغ شدن سیمکشی و آتشسوزی ایجاد کند.
۱۶-۱۹. چرا نباید فیوز بزرگتر نصب کرد؟
فرض کنید مدار برای مقدار مشخصی جریان طراحی شده است.
فیوز در صورت عبور جریان غیرعادی باید مدار را قطع کند.
اگر به جای فیوز مناسب، فیوز بسیار قویتری نصب شود، ممکن است قبل از سوختن فیوز، سیمکشی بیش از حد گرم شود.
در این حالت چیزی که باید قربانی شود:
فیوز
بوده است؛ اما ممکن است:
سیمکشی خودرو
آسیب ببیند.
۱۶-۲۰. بوی سوختگی از سیمکشی
بوی پلاستیک یا سیم سوخته یکی از علائم جدی است.
ممکن است ناشی از:
- جریان بیش از حد
- اتصال کوتاه
- اتصال شل
- گرم شدن سوکت
- خرابی رله
- ذوب شدن عایق سیم
باشد.
🟥 هشدار
اگر بوی شدید سوختگی، دود یا داغ شدن غیرعادی سیمکشی مشاهده شد، موضوع را جدی بگیرید و از ادامه کار بدون بررسی مناسب خودداری کنید.
۱۶-۲۱. ذوب شدن سوکت
گاهی یک سوکت از قسمت ترمینالها گرم میشود و بهمرور تغییر شکل میدهد.
یکی از دلایل ممکن است مقاومت اضافی در محل اتصال باشد.
این نکته بسیار مهم است:
جریان بالا تنها عامل گرما نیست؛ اتصال بد نیز میتواند نقطهای داغ ایجاد کند.
بنابراین وقتی سوکتی تغییر رنگ داده یا ذوب شده است، صرفاً تعویض قاب سوکت کافی نیست.
باید علت ایجاد گرما نیز مشخص شود.
۱۶-۲۲. خوردگی و آبخوردگی
رطوبت یکی از دشمنان سیستم برق خودرو است.
آب میتواند باعث:
- خوردگی ترمینال
- افزایش مقاومت
- اتصال کوتاه
- اختلال در سیگنال
- خطاهای ارتباطی
شود.
بهخصوص در محلهایی مانند:
- زیر کاپوت
- اطراف باتری
- زیر داشبورد
- کف خودرو
- اطراف یونیتها
- داخل دربها
باید به آثار رطوبت توجه کرد.
۱۶-۲۳. خطاهای عجیب پس از شستوشوی موتور
اگر بعد از شستوشوی موتور چند خطای الکتریکی ظاهر شود، باید احتمال نفوذ رطوبت به:
- سوکتها
- سنسورها
- جعبه فیوز
- اتصالات
- ماژولها
بررسی شود.
البته این به معنی آن نیست که هر خطایی بعد از شستوشوی موتور حتماً به دلیل آب است؛ اما زمان وقوع مشکل سرنخ مهمی محسوب میشود.
۱۶-۲۴. چراغ باتری روی صفحه کیلومتر
روشن شدن چراغ باتری در بسیاری از خودروها الزاماً به معنی خراب شدن خود باتری نیست.
این چراغ معمولاً به سیستم شارژ مربوط است.
بنابراین ممکن است علت از:
- دینام
- رگولاتور
- تسمه
- سیمکشی
- اتصالات
باشد.
🟨 نکته
به چراغ باتری بیشتر به چشم هشدار سیستم شارژ نگاه کنید، نه صرفاً هشدار «باتری خراب است».
۱۶-۲۵. چراغهای متعدد بعد از روشن کردن خودرو
گاهی بعد از استارت، چند چراغ هشدار برای مدت کوتاهی روشن میشوند و سپس خاموش میشوند.
این موضوع میتواند بخشی از فرایند بررسی اولیه سیستمها باشد.
اما اگر چراغها:
- باقی بمانند،
- همزمان چندین هشدار ایجاد شود،
- یا همراه با علائم غیرعادی باشند،
باید خودرو بررسی شود.
۱۶-۲۶. فرمان برقی سنگین شده است
در خودروهای مجهز به EPS، سنگین شدن فرمان میتواند دلایل مختلفی داشته باشد.
از جمله:
- مشکل تغذیه
- افت ولتاژ
- خرابی موتور یا یونیت EPS
- مشکل ارتباطی
- خطای سنسورها
بنابراین نباید صرفاً از روی سنگینی فرمان، یک قطعه خاص را خراب اعلام کرد.
اگر این مشکل همزمان با چند چراغ هشدار دیگر رخ دهد، بررسی سیستم برق و شبکه اهمیت بیشتری پیدا میکند.
۱۶-۲۷. خطاهای متعدد بعد از ضعیف شدن باتری
یکی از سناریوهای شناختهشده در خودروهای مدرن این است که باتری ضعیف یا ولتاژ سیستم نامناسب میشود و چند ماژول خطا ثبت میکنند.
در چنین شرایطی ممکن است راننده تصور کند:
ABS خراب است، ESP خراب است، فرمان خراب است و چند ECU هم مشکل دارند.
در حالی که ممکن است مشکل اصلی افت ولتاژ باشد.
به همین دلیل در صورت مشاهده خطاهای متعدد، وضعیت منبع تغذیه باید در اولویت قرار گیرد
۱۶-۲۸. جدول «علامت → مسیر بررسی»
| علامت | مواردی که ابتدا باید بررسی شوند |
|---|---|
| استارت نمیچرخد | باتری، اتصالات، بدنه، مدار استارت |
| استارت ضعیف است | باتری، افت ولتاژ، کابلها، استارت |
| باتری مرتب خالی میشود | باتری، شارژ، مصرف خاموش |
| چند چراغ هشدار همزمان | ولتاژ، بدنه، شبکه، ماژولها |
| فیوز مرتب میسوزد | اتصال کوتاه و مصرفکننده مدار |
| چراغها کمنورند | تغذیه، شارژ، بدنه |
| شیشهبالابر ضعیف است | تغذیه، بدنه، موتور، مکانیزم |
| تجهیزات قطع و وصل میشوند | سوکت، سیم، بدنه، ماژول |
| بوی سیم سوخته | توقف بررسی عادی و بررسی ایمنی مدار |
| خطا بعد از آبخوردگی | سوکت، رطوبت، خوردگی، اتصال کوتاه |
۱۶-۲۹. چگونه از روی علائم، محدوده خرابی را پیدا کنیم؟
یک روش ساده این است که ببینیم مشکل:
فقط یک قطعه
را درگیر کرده یا:
چند سیستم
را.
اگر فقط یک چراغ خراب است، احتمال خرابی موضعی بیشتر است.
اگر تمام چراغهای یک بخش خراب شدهاند، مدار مشترک اهمیت پیدا میکند.
اگر چند سیستم کاملاً متفاوت همزمان خطا دادهاند، باید به:
- تغذیه
- بدنه
- شبکه ارتباطی
- ماژول مشترک
توجه بیشتری کرد.
۱۶-۳۰. عیبیابی بر اساس «الگو» نه «حدس»
فرض کنید سه وسیله همزمان قطع شدهاند.
روش ضعیف:
«هر سه قطعه خراب شدهاند.»
روش بهتر:
«چه چیزی بین این سه مدار مشترک است؟»
این سؤال ساده یکی از مهمترین مهارتهای عیبیابی برق خودرو است.
تعمیرکار حرفهای معمولاً به جای تعویض تصادفی قطعات، مسیر مشترک و منطقی خرابی را پیدا میکند.
۱۶-۳۱. چه زمانی خودرو را نباید با آن رانندگی کرد؟
برخی مشکلات برق خودرو ممکن است صرفاً باعث از کار افتادن یک وسیله رفاهی شوند.
اما بعضی علائم جدیتر هستند.
در صورت مشاهده مواردی مانند:
- دود
- بوی شدید سوختگی
- داغ شدن غیرعادی سیمکشی
- جرقه شدید
- آتش
- خرابی جدی سیستم شارژ
- از کار افتادن سیستمهای مهم ایمنی
ادامه رانندگی میتواند خطرناک باشد.
🟥 هشدار ایمنی
در صورت مشاهده دود یا نشانه آتشسوزی، اولویت با ایمنی سرنشینان و جلوگیری از گسترش آتش است، نه ادامه عیبیابی در محل.
۱۶-۳۲. چکلیست سریع برای راننده
اگر یک مشکل برقی در خودرو ایجاد شد، ابتدا این سؤالها را از خودتان بپرسید:
- مشکل دقیقاً چیست؟
- از چه زمانی شروع شده؟
- ناگهانی ایجاد شده یا تدریجی؟
- فقط یک وسیله درگیر است یا چند وسیله؟
- چراغ هشدار روشن شده؟
- باتری اخیراً ضعیف شده؟
- خودرو اخیراً شسته شده؟
- تعمیر یا نصب وسیلهای انجام شده؟
- فیوزی سوخته؟
- بوی سوختگی وجود دارد؟
- مشکل دائمی است یا قطع و وصل میشود؟
همین اطلاعات ساده میتواند زمان عیبیابی را بسیار کاهش دهد.
نگهداری و پیشگیری از خرابی سیستم برق خودرو
بخش مهمی از خرابیهای برق خودرو را میتوان با نگهداری صحیح، بازرسی دورهای و توجه به علائم اولیه، زودتر شناسایی کرد.
سیستم برق خودرو معمولاً زمانی دردسرساز میشود که یک مشکل کوچک برای مدت طولانی نادیده گرفته شود.
مثلاً یک اتصال کمی شل ممکن است در ابتدا فقط باعث افت جزئی ولتاژ شود، اما بهمرور با ایجاد گرما و اکسیدشدگی، مشکل را شدیدتر کند.
بنابراین نگهداری سیستم برق فقط به معنی «تعویض باتری» نیست.
باید مجموعهای از اجزای مرتبط با یکدیگر را در نظر گرفت:
باتری + سیستم شارژ + کابلها + اتصالات + فیوزها + رلهها + دستهسیم + سوکتها + ماژولها
۱۷-۱. مراقبت از باتری
باتری یکی از مهمترین اجزای سیستم برق خودرو است.
برای افزایش عمر آن باید به مواردی مانند:
- تمیزی ترمینالها
- محکم بودن اتصالات
- وضعیت ظاهری باتری
- شارژ مناسب
- دمای محیط
- مدت زمان خواب خودرو
توجه کرد.
باتری نیز مانند هر قطعه مصرفی دیگری عمر محدودی دارد و نمیتوان انتظار داشت یک باتری برای همیشه عملکرد یکسانی داشته باشد.
۱۷-۲. تمیز بودن ترمینالهای باتری
وجود خوردگی و رسوب در اطراف ترمینالها میتواند کیفیت اتصال را کاهش دهد.
اتصال نامناسب ممکن است باعث:
- استارت ضعیف
- افت ولتاژ
- گرم شدن اتصال
- اختلال در تغذیه برخی تجهیزات
شود.
اما تمیز کردن ترمینالها نیز باید با رعایت اصول ایمنی انجام شود.
🟥 هشدار
اگر ترمینال باتری، کابل یا خود باتری آسیب فیزیکی دارد، فقط تمیز کردن سطح آن راهحل نیست. در چنین شرایطی باید وضعیت قطعه و اتصال بهصورت کامل بررسی شود.
۱۷-۳. کابلهای باتری را فراموش نکنید
گاهی باتری سالم است اما خودرو همچنان مشکل استارت یا تغذیه دارد.
در این شرایط کابلهای:
- مثبت
- منفی
- اتصال بدنه
باید بررسی شوند.
یک کابل ممکن است از بیرون سالم به نظر برسد اما در محل اتصال یا داخل خود کابل دچار مشکل شده باشد.
به همین دلیل ظاهر سالم سیم همیشه به معنی سلامت الکتریکی آن نیست.
۱۷-۴. اتصال بدنه و اهمیت آن در نگهداری
اتصال بدنه یکی از قسمتهایی است که گاهی در سرویسهای معمول کمتر مورد توجه قرار میگیرد.
اما وجود یک اتصال بدنه مناسب برای بسیاری از مدارهای خودرو حیاتی است.
در بازرسی دورهای باید به مواردی مانند:
- شل بودن اتصال
- خوردگی
- آلودگی
- آسیب کابل
- تغییر رنگ محل اتصال
توجه شود.
۱۷-۵. مراقبت از جعبه فیوز
جعبه فیوز باید تمیز و خشک باشد.
وجود:
- رطوبت
- گردوغبار شدید
- آثار سوختگی
- تغییر رنگ
- ذوبشدگی
- ترمینال آسیبدیده
میتواند نشانه وجود مشکل باشد.
اگر یک فیوز مرتب میسوزد، صرفاً تعویض آن کار درستی نیست.
باید علت سوختن فیوز پیدا شود.
۱۷-۶. هرگز فیوز را با سیم جایگزین نکنید
یکی از اشتباهات بسیار خطرناک در سیستم برق خودرو، جایگزین کردن فیوز با سیم یا اتصال فلزی است.
فیوز یک قطعه تزئینی نیست.
وظیفه آن محافظت از مدار در برابر جریان غیرعادی است.
حذف فیوز یعنی حذف یکی از لایههای حفاظتی مدار.
🟥 هشدار جدی
استفاده از سیم، فویل یا قطعه فلزی بهجای فیوز میتواند خطر آسیب جدی به سیمکشی و حتی آتشسوزی ایجاد کند.
۱۷-۷. سیمکشی را از نظر ظاهری بررسی کنید
بازدید چشمی ساده میتواند اطلاعات زیادی بدهد.
به دنبال این موارد باشید:
- سیم لهشده
- عایق پاره
- سیم آویزان
- آثار سوختگی
- تغییر رنگ
- ساییدگی
- آثار آبخوردگی
- تعمیر غیراصولی
باشید.
این بررسی بهخصوص بعد از تعمیرات موتور یا بدنه اهمیت دارد.
۱۷-۸. دستهسیم و نقاطی که حرکت دارند
دستهسیم خودرو در بعضی قسمتها دائماً در معرض حرکت، لرزش یا خم شدن است.
یکی از نمونههای معروف، محل عبور سیمها بین:
درب و ستون خودرو
است.
باز و بسته شدن مداوم درب میتواند در طول زمان به سیمها فشار وارد کند.
در نتیجه ممکن است یک سیستم ابتدا گاهی قطع شود و بعد کاملاً از کار بیفتد.
۱۷-۹. چرا تعمیرات غیراصولی سیمکشی خطرناک است؟
گاهی برای رفع سریع یک مشکل، سیمها:
- لخت میشوند،
- به هم تابانده میشوند،
- با چسب معمولی بسته میشوند،
- یا بدون عایقبندی مناسب رها میشوند.
این روشها ممکن است موقتاً مدار را برقرار کنند اما در بلندمدت باعث:
- خوردگی
- افزایش مقاومت
- اتصال کوتاه
- نفوذ رطوبت
شوند.
تعمیر سیمکشی باید با روش مناسب و متناسب با شرایط خودرو انجام شود.
۱۷-۱۰. سوکتها و کانکتورها
سوکت فقط یک اتصال ساده نیست.
در خودروهای مدرن، کانکتورها باید:
- اتصال الکتریکی مناسب داشته باشند،
- در برابر لرزش مقاوم باشند،
- در برابر رطوبت محافظت شوند،
- و ترمینالها در موقعیت صحیح قرار گرفته باشند.
شل شدن یا خوردگی یک ترمینال کوچک ممکن است باعث ایجاد خطای بزرگ شود.
۱۷-۱۱. آب دشمن سیستم برق خودرو است
رطوبت میتواند به مرور باعث خوردگی و تغییر مشخصات الکتریکی اتصالات شود.
این موضوع در محلهایی که احتمال نفوذ آب بیشتر است اهمیت دارد.
بهخصوص باید مراقب:
- سوکتهای محفظه موتور
- جعبه فیوز
- اتصالات زیر داشبورد
- کف خودرو
- اطراف یونیتهای الکترونیکی
بود.
۱۷-۱۲. شستوشوی موتور
شستوشوی محفظه موتور بدون توجه به محل قرارگیری تجهیزات الکترونیکی میتواند دردسرساز شود.
خودروهای جدید دارای تعداد زیادی:
- سنسور
- سوکت
- ECU
- ماژول
- جعبه فیوز
هستند.
بنابراین تمیزکاری محفظه موتور باید با توجه به طراحی خودرو و دستورالعمل سازنده انجام شود.
۱۷-۱۳. نصب تجهیزات جانبی
نصب تجهیزاتی مانند:
- سیستم صوتی
- آمپلیفایر
- دوربین
- ردیاب
- چراغ اضافی
- تجهیزات رفاهی
میتواند روی سیستم برق خودرو تأثیر بگذارد.
مشکل زمانی ایجاد میشود که تجهیزات بدون در نظر گرفتن ظرفیت مدار یا بدون فیوز و سیمکشی مناسب نصب شوند.
۱۷-۱۴. چرا تجهیزات جانبی میتوانند باعث تخلیه باتری شوند؟
هر تجهیز الکتریکی ممکن است مقداری انرژی مصرف کند.
اگر وسیلهای پس از خاموش شدن خودرو وارد حالت خواب نشود یا اتصال آن اشتباه باشد، میتواند در طول زمان باتری را تخلیه کند.
به همین دلیل بعد از نصب هر وسیله جانبی باید:
عملکرد آن در حالت خاموش خودرو
نیز بررسی شود.
۱۷-۱۵. باتری و خودروهای کماستفاده
اگر خودرو برای مدت طولانی استفاده نشود، باتری ممکن است بهمرور تخلیه شود.
در خودروهای مدرن نیز برخی ماژولها حتی در حالت خاموش مقدار کمی انرژی مصرف میکنند.
بنابراین اگر خودرو برای مدت طولانی بلااستفاده میماند، باید طبق دستورالعمل سازنده برای نگهداری باتری اقدام شود.
۱۷-۱۶. چراغهای هشدار را نادیده نگیرید
چراغ هشدار روی صفحه کیلومتر همیشه به معنی خرابی شدید نیست.
اما نادیده گرفتن مداوم آن نیز کار درستی نیست.
اگر چراغی روشن شد، بهتر است:
- نوع هشدار مشخص شود.
- شرایط وقوع آن یادداشت شود.
- در صورت نیاز کدهای خطا خوانده شوند.
- علت اصلی بررسی شود.
۱۷-۱۷. آیا پاک کردن خطا یعنی تعمیر خودرو؟
خیر.
پاک کردن DTC فقط باعث حذف یا بازنشانی اطلاعات خطا از حافظه میشود؛ لزوماً علت مشکل را برطرف نمیکند.
اگر علت همچنان وجود داشته باشد، خطا ممکن است دوباره ثبت شود.
🟨 نکته مهم
پاک کردن خطا با تعمیر خطا تفاوت دارد.
این موضوع یکی از مهمترین نکات در استفاده از دستگاه دیاگ است.
۱۷-۱۸. نگهداری پیشگیرانه بهتر از تعویض قطعه است
در سیستم برق خودرو، بسیاری از مشکلات را میتوان با بررسی زودهنگام شناسایی کرد.
مثلاً:
اتصال شل → مقاومت اضافی → گرما → خرابی سوکت → قطع مدار
اگر همان اتصال در مرحله اول شناسایی شود، از خرابیهای بعدی جلوگیری میشود.
۱۷-۱۹. چکلیست نگهداری سیستم برق خودرو
ماهانه یا در بازدیدهای دورهای:
- وضعیت ظاهری باتری بررسی شود.
- ترمینالها از نظر خوردگی بررسی شوند.
- کابلهای اصلی بررسی شوند.
- اتصالات بدنه بررسی شوند.
- جعبه فیوز از نظر آثار رطوبت یا سوختگی بررسی شود.
- سیمکشیهای قابل مشاهده بررسی شوند.
- چراغهای خودرو تست شوند.
- تجهیزات برقی غیرعادی بررسی شوند.
- چراغهای هشدار نادیده گرفته نشوند.
۱۷-۲۰. بعد از نصب هر قطعه یا تعمیر
پس از تعمیر سیستم برق، فقط نباید بررسی کرد که «الان کار میکند یا نه».
باید پرسید:
آیا علت اصلی خرابی برطرف شده است؟
مثلاً اگر یک فیوز سوخته و تعویض شده، باید مشخص شود چرا سوخته است.
اگر یک سوکت تعمیر شده، باید مشخص شود چه چیزی باعث خرابی آن شده است.
اگر باتری تعویض شده، باید وضعیت سیستم شارژ نیز بررسی شود.
۱۷-۲۱. یک قانون ساده برای نگهداری برق خودرو
🟦 قانون طلایی نگهداری
تمیزی + اتصال مناسب + محافظت در برابر رطوبت + سیمکشی اصولی + توجه به علائم اولیه = کاهش احتمال خرابیهای برقی
البته هیچ سیستم برقی کاملاً بدون خرابی نیست، اما نگهداری صحیح میتواند احتمال بسیاری از مشکلات را کاهش دهد.
پرسشهای متداول سیستم برق خودرو
تا اینجا مسیر سیستم برق خودرو را از مفاهیم پایه تا سیستمهای الکترونیکی مدرن دنبال کردیم.
دیدیم که برق خودرو فقط مجموعهای از سیمها و فیوزها نیست.
یک خودرو امروزی از شبکهای از اجزای الکتریکی و الکترونیکی تشکیل شده که باید با یکدیگر هماهنگ باشند.
از باتری و دینام گرفته تا ECU، BCM، سنسورها، عملگرها، ABS، ESP و شبکه CAN، همه در عملکرد خودرو نقش دارند.
اما مهمتر از شناخت تکتک قطعات، درک رابطه میان آنهاست.
۱۸-۱. اگر بخواهیم برق خودرو را در یک تصویر ذهنی خلاصه کنیم
میتوان سیستم برق خودرو را مانند یک شهر تصور کرد.
باتری و دینام شبیه منابع تأمین انرژی هستند.
سیمکشی مانند شبکه راههاست.
فیوزها نقش محافظ را دارند.
رلهها مانند کلیدهای قدرتمند هستند.
سنسورها اطلاعات محیط را جمعآوری میکنند.
ECU و ماژولها تصمیمگیری میکنند.
عملگرها دستورات را اجرا میکنند.
و شبکه CAN و LIN مانند شبکه ارتباطی بین بخشهای مختلف شهر عمل میکنند.
این تشبیه ساده میتواند درک ساختار کلی سیستم برق خودرو را برای یک فرد تازهکار بسیار آسانتر کند.
۱۸-۲. مهمترین نکته در عیبیابی برق خودرو
اگر قرار باشد از تمام این دانشنامه فقط یک اصل را به خاطر بسپارید، این باشد:
🟦 عیبیابی حرفهای یعنی پیدا کردن علت، نه تعویض قطعه بر اساس حدس.
ممکن است یک سنسور خطا داشته باشد، اما خود سنسور سالم باشد.
ممکن است ECU یک خطا ثبت کند، اما مشکل از سیمکشی باشد.
ممکن است چند ماژول خطا بدهند، اما علت اصلی افت ولتاژ باتری باشد.
ممکن است یک فیوز بسوزد، اما مشکل اصلی اتصال کوتاه در یک مصرفکننده باشد.
بنابراین همیشه باید از علائم → فرضیه → تست → تأیید → تعمیر حرکت کرد.
۱۸-۳. برق خودرو را از کجا یاد بگیریم؟
برای شروع یادگیری برق خودرو، لازم نیست ابتدا سراغ مباحث بسیار پیچیده بروید.
ترتیب منطقی یادگیری میتواند این باشد:
۱. ولتاژ، جریان و مقاومت
↓
۲. مدار و اتصال بدنه
↓
۳. باتری و سیستم شارژ
↓
۴. فیوز و رله
↓
۵. سیمکشی و سوکت
↓
۶. مولتیمتر
↓
۷. دیاگ و DTC
↓
۸. سنسورها و عملگرها
↓
۹. ECU و ماژولها
↓
۱۰. شبکه CAN و سیستمهای پیشرفته
این مسیر باعث میشود مباحث پیچیده روی پایههای درست ساخته شوند.
۱۸-۴. پرسشهای متداول
برق خودرو چیست؟
برق خودرو مجموعه سیستمهایی است که وظیفه تولید، ذخیره، توزیع، کنترل و مصرف انرژی الکتریکی در خودرو را بر عهده دارند.
این سیستم شامل باتری، دینام، سیمکشی، فیوزها، رلهها، موتورهای برقی، چراغها، سنسورها، ECU و سایر ماژولهای الکترونیکی میشود.
تفاوت برق خودرو و الکترونیک خودرو چیست؟
برق خودرو بیشتر با موضوعاتی مانند:
- تغذیه
- سیمکشی
- فیوز
- رله
- موتورهای برقی
- روشنایی
سر و کار دارد.
الکترونیک خودرو بیشتر شامل:
- ECU
- سنسورها
- عملگرها
- مدارهای الکترونیکی
- ماژولهای کنترل
- شبکههای ارتباطی
است.
البته این دو حوزه در خودروهای مدرن بهشدت با یکدیگر ترکیب شدهاند.
چرا خودرو بدون برق نمیتواند کار کند؟
حتی اگر موتور خودرو مکانیکی باشد، بسیاری از فرایندهای لازم برای روشن شدن و کارکرد آن به برق وابستهاند.
برای مثال:
- استارت
- ECU
- سنسورها
- انژکتورها
- سیستم جرقه
- پمپ سوخت
- تجهیزات کنترلی
به سیستم برق وابسته هستند.
باتری چه کاری انجام میدهد؟
باتری انرژی الکتریکی را ذخیره میکند و در زمان موردنیاز آن را در اختیار سیستم برق خودرو قرار میدهد.
مهمترین نقش آن هنگام خاموش بودن موتور و هنگام استارت زدن است.
دینام چه کاری انجام میدهد؟
دینام یا آلترناتور هنگام روشن بودن موتور انرژی مکانیکی موتور را به انرژی الکتریکی تبدیل میکند تا سیستم برق خودرو تغذیه شود و باتری نیز شارژ شود.
در خودروهای جدید، مدیریت شارژ میتواند پیچیدهتر و هوشمندتر باشد.
چرا فیوز خودرو میسوزد؟
فیوز معمولاً زمانی عمل میکند که جریان عبوری از مدار از محدوده طراحیشده بیشتر شود.
علت میتواند مواردی مانند:
- اتصال کوتاه
- مصرفکننده معیوب
- سیم آسیبدیده
- مشکل در مدار
باشد.
تعویض فیوز بدون پیدا کردن علت، ممکن است مشکل را حل نکند.
آیا فیوز سوخته را میتوان با آمپراژ بالاتر تعویض کرد؟
خیر، مگر اینکه مشخصات فنی خودرو صراحتاً چنین چیزی را تعیین کرده باشد.
فیوز باید مطابق مشخصات مدار انتخاب شود.
استفاده از فیوز بزرگتر میتواند حفاظت مدار را کاهش دهد.
ECU چیست؟
ECU یا واحد کنترل الکترونیکی، ماژولی است که اطلاعات ورودی را دریافت و بر اساس برنامه و شرایط کاری، فرمانهایی را به بخشهای مختلف خودرو ارسال میکند.
البته در خودروهای جدید معمولاً با یک ECU منفرد روبهرو نیستیم و چندین ماژول الکترونیکی وجود دارد.
سنسور چیست؟
سنسور وسیلهای است که یک وضعیت یا کمیت را اندازهگیری یا تشخیص میدهد و اطلاعات آن را در اختیار سیستم کنترل قرار میدهد.
برای مثال:
- دما
- فشار
- موقعیت
- سرعت
- اکسیژن
میتوانند توسط سنسورها اندازهگیری شوند.
عملگر چیست؟
عملگر یا Actuator قطعهای است که فرمان سیستم کنترل را به یک عمل فیزیکی تبدیل میکند.
برای مثال:
- انژکتور
- موتور برقی
- شیر برقی
- دریچه گاز برقی
از جمله عملگرها هستند.
CAN چیست؟
CAN یک شبکه ارتباطی رایج در خودرو است که به ماژولهای مختلف اجازه میدهد اطلاعات را با یکدیگر تبادل کنند.
به همین دلیل در خودروهای مدرن، ارتباط میان ماژولها به اندازه تغذیه الکتریکی اهمیت پیدا کرده است.
DTC چیست؟
DTC مخفف Diagnostic Trouble Code و به معنی کد عیب تشخیصی است.
این کد توسط سیستم تشخیص خودرو ثبت میشود تا اطلاعاتی درباره شرایط غیرعادی ایجادشده در اختیار تعمیرکار قرار دهد.
اما:
کد خطا همیشه به معنی خرابی همان قطعه نیست.
آیا پاک کردن کد خطا خودرو را تعمیر میکند؟
خیر.
پاک کردن کد خطا فقط اطلاعات ثبتشده را پاک یا بازنشانی میکند.
اگر علت اصلی همچنان وجود داشته باشد، خطا ممکن است دوباره ظاهر شود.
چرا چند چراغ هشدار همزمان روشن میشوند؟
دلایل مختلفی ممکن است وجود داشته باشد.
یکی از احتمالات مهم، مشکل در:
- ولتاژ باتری
- سیستم شارژ
- اتصال بدنه
- تغذیه یک ماژول
- شبکه ارتباطی
است.
بنابراین نباید بدون بررسی، هر چراغ را به یک خرابی مستقل نسبت داد.
آیا مولتیمتر برای یادگیری برق خودرو ضروری است؟
برای یادگیری اصول عیبیابی برق خودرو، مولتیمتر یکی از ابزارهای بسیار مهم است.
اما استفاده صحیح از آن مهمتر از داشتن آن است.
باید بدانیم:
چه چیزی را اندازه بگیریم، کجا اندازه بگیریم و نتیجه را چگونه تفسیر کنیم.
آیا تست بوق مولتیمتر سلامت سیم را ثابت میکند؟
خیر.
تست پیوستگی میتواند نشان دهد که یک مسیر از نظر الکتریکی پیوستگی دارد، اما لزوماً سلامت آن را در شرایط واقعی و تحت بار ثابت نمیکند.
در برخی مشکلات، تست افت ولتاژ اطلاعات ارزشمندتری ارائه میدهد.
چرا اتصال بدنه خودرو مهم است؟
زیرا جریان الکتریکی باید مسیر برگشت مناسبی داشته باشد.
اتصال بدنه ضعیف میتواند باعث:
- افت ولتاژ
- استارت ضعیف
- عملکرد نامناسب چراغها
- خطاهای الکترونیکی
- قطع و وصل تجهیزات
شود.
چرا نباید سیمکشی خودرو را بهصورت غیراصولی تغییر داد؟
زیرا سیم، فیوز، سوکت و تجهیزات حفاظتی خودرو برای جریان و شرایط مشخصی طراحی شدهاند.
تغییر غیراصولی میتواند باعث:
- افت ولتاژ
- اتصال کوتاه
- آسیب به ماژولها
- گرم شدن سیم
- آتشسوزی
شود.
۱۸-۵. چکلیست نهایی عیبیابی برق خودرو
وقتی با یک مشکل برقی روبهرو شدید، این مسیر را دنبال کنید:
مرحله اول — مشکل را دقیق تعریف کنید
❌ «برق ماشین خرابه.»
✅ «شیشهبالابر درب راننده فقط گاهی کار میکند.»
مرحله دوم — شرایط وقوع را مشخص کنید
- از چه زمانی؟
- در چه شرایطی؟
- دائم یا متناوب؟
- بعد از چه اتفاقی؟
مرحله سوم — موارد ساده را بررسی کنید
- باتری
- فیوز
- اتصالات
- سوکت
- کابلها
مرحله چهارم — مدار را بشناسید
مسیر:
منبع → حفاظت → فرمان → مصرفکننده → بدنه
را پیدا کنید.
مرحله پنجم — تست انجام دهید
در صورت نیاز:
- ولتاژ
- پیوستگی
- افت ولتاژ
- دیاگ
- Live Data
بررسی شود.
مرحله ششم — علت را تأیید کنید
قبل از تعویض قطعه باید تا حد امکان مطمئن شوید که همان قطعه یا بخش موردنظر واقعاً عامل خرابی است.
مرحله هفتم — بعد از تعمیر دوباره تست کنید
تعمیر زمانی کامل است که:
علامت برطرف شده + علت مشخص شده + سیستم در شرایط کاری درست عمل کند.
۱۸-۶. سخن پایانی
سیستم برق خودرو شاید در نگاه اول مجموعهای پیچیده از سیمها، فیوزها و قطعات الکترونیکی به نظر برسد، اما وقتی ساختار آن را مرحلهبهمرحله بشناسیم، منطق آن بسیار قابل فهمتر میشود.
از یک مدار ساده شروع میکنیم:
منبع تغذیه → حفاظت → سیمکشی → کنترل → مصرفکننده → مسیر برگشت
و در خودروهای مدرن همین مفهوم با اضافه شدن:
سنسورها + ECUها + ماژولها + شبکههای ارتباطی
به یک سیستم بسیار پیشرفته تبدیل میشود.
بنابراین برای ورود به دنیای برق خودرو لازم نیست همه چیز را یکباره یاد بگیریم.
کافی است پایهها را درست یاد بگیریم و سپس قدمبهقدم جلو برویم.
🟦 جمعبندی نهایی
برق خودرو را با حدس تعمیر نکنید؛ آن را با منطق، اندازهگیری و شناخت مدار عیبیابی کنید.
هر علامت یک سرنخ است، نه حکم قطعی.
هر کد خطا یک نشانه است، نه الزاماً نام قطعه خراب.
و هر قطعهای که تعویض میشود، باید بر اساس یک دلیل فنی قابل دفاع تعویض شود.
