شمع خودرو: قلب تپنده احتراق ، راهنمای جامع و کاربردی
پرونده فنی و تخصصی شمع خودرو: مرجع جامع مهندسی، عیبیابی و نگهداری
۱. شناسنامه قطعه
|
| شاخص ارزیابی | اطلاعات فنی و مهندسی |
| نام قطعه | شمع موتور (شمع خودرو) |
| نام انگلیسی | Spark Plug |
| گروه قطعه | سیستم برق و جرقه زنی موتور (Ignition System) |
| محل نصب | بالای سیلندر، روی سرسیلندر (داخل محفظه احتراق) |
| درجه اهمیت | حیاتی (گرید A در عملکرد موتور) |
| نوع قطعه | مصرفی تخصصی |
| عمر تقریبی | ۳۰,۰۰۰ تا ۱۰۰,۰۰۰ کیلومتر (بسته به متریال الکترود) |
۲. اطلاعیه ابتدای صفحه
اطلاعیه فنی سوپر کنترل و انطباق:
اطلاعات، دادههای مهندسی و متدهای عیبیابی ارائهشده در این پرونده فنی، بر اساس اصول ترمودینامیک و استانداردهای طراحی موتورهای احتراق داخلی (ICE) تدوین شده و برای بیش از ۹۵٪ خودروهای سواری بنزینی و دوگانهسوز در بازار ایران معتبر است.
۳. معرفی قطعه (Introduction)

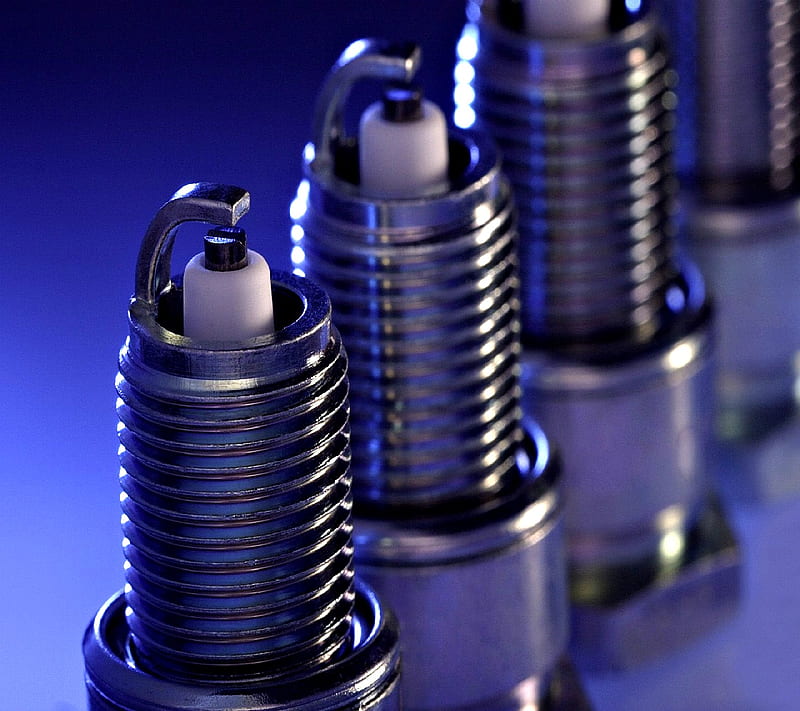

شمع خودرو (Spark Plug) یکی از کلیدیترین قطعات سیستم احتراق در موتورهای درونسوز جرقه-جرقه (SI – Spark Ignition) است. این قطعه مهندسیشده وظیفه دارد انرژی الکتریکی با ولتاژ بسیار بالا (ارسالی از سمت کویل) را به محفظه احتراق منتقل کرده و با ایجاد قوس الکتریکی (جرقه) در زمانبندی فوقالعاده دقیق (Ignition Timing)، مخلوط فشردهشده هوا و سوخت را مشتعل سازد.
بر خلاف تصور عمومی، شمع یک قطعه الکتریکی ساده نیست؛ بلکه یک مرز حرارتی و فشاری بسیار دقیق میان محیط داغ و پرفشار داخل سیلندر (با دمای لحظهای بالا و فشار اتمسفری بالا) و محیط بیرون موتور است. شمع باید بتواند در هر دقیقه هزاران بار این تنشهای حرارتی، الکتریکی و مکانیکی شدید را بدون کوچکترین دفرمه شدن، نشت گاز یا افت ولتاژ تحمل کند.
۴. وظیفه قطعه (Function)
شمع موتور دو وظیفه حیاتی و کاملاً متمایز را در موتور خودرو بر عهده دارد که اختلال در هر یک، بازدهی حرارتی موتور را به شدت کاهش میدهد:
- ایجاد قوس الکتریکی کنترلشده (Spark Generation): ایجاد جرقه با انرژی کافی (معمولاً بین ۳۰ تا ۵۰ میلیژول) جهت شروع جبهه شعله و احتراق کامل مخلوط هوا و سوخت در کسری از میلیثانیه.
- انتقال و دفع حرارت از محفظه احتراق (Heat Dissipation): شمع به عنوان یک مبدل حرارتی عمل میکند. این قطعه باید گرمای مازاد تولید شده در محفظه احتراق را به سیستم خنککاری سرسیلندر منتقل کند تا از بروز پدیده مخرب پیشرس جرقهزنی (Pre-Ignition) و ضربه شدید به پیستون (Knocking) جلوگیری شود.

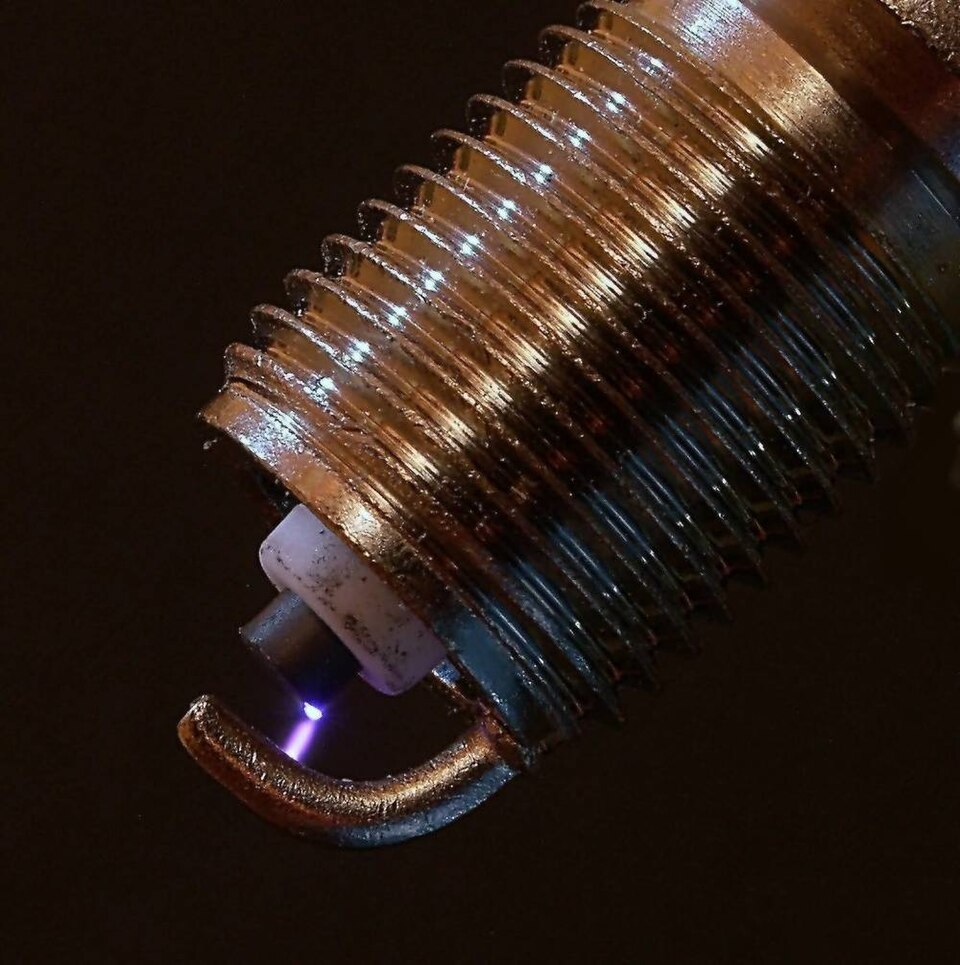

۵. نحوه عملکرد (Operation Process)
عملکرد شمع بر اساس قوانین فیزیک الکتریسیته و شکست دیالکتریک هوا استوار است:
[کویل: تولید ولتاژ بالا (15kV – 45kV)]
│
▼
[انتقال ولتاژ به الکترود مرکزی شمع]
│
▼
[یونیزه شدن گازهای فشرده در گپ (فاصله دهانه)]
│
▼
[شکست عایقی هوا و ایجاد قوس الکتریکی (جرقه)]
│
▼
[شروع احتراق و توسعه جبهه شعله در سیلندر]
- مرحله پتانسیل الکتریکی: ولتاژ تولید شده توسط کویل (که از ۱۵,۰۰۰ تا بیش از ۴۵,۰۰۰ ولت متغیر است) از طریق وایر یا اتصال مستقیم به ترمینال بالایی شمع وارد شده و به الکترود مرکزی میرسد.
- مرحله یونیزاسیون گپ: با افزایش ولتاژ، میدان الکتریکی شدیدی در فاصله بین الکترود مرکزی و الکترود منفی (بدنه) ایجاد میشود. این میدان باعث یونیزه شدن گازهای فشرده در این فاصله (Gap) شده و آنها را هادی جریان الکتریکی میکند.
- مرحله تخلیه و جرقه: هنگامی که ولتاژ به حد آستانه شکست دیالکتریک میرسد، جریان الکتریکی با سرعت بالا از دهانه عبور کرده و یک کانال پلاسمایی فوقالعاده داغ ایجاد میکند. این حرارت موضعی، مولکولهای سوخت و هوا را فعال کرده و واکنش شیمیایی احتراق آغاز میشود.
۶. محل نصب (Location)
شمع خودرو روی سرسیلندر (Cylinder Head) رزوه میشود. انتهای رزوهدار شمع (مجهز به الکترودها) مستقیماً وارد داخلیترین نقطه محفظه احتراق (Combustion Chamber) شده و بخش ترمینال بیرونی آن در بالای سرسیلندر و در معرض اتصال با کویل یا وایر قرار میگیرد.
در موتورهای SOHC (تک میلسوپاپ): شمعها معمولاً با زاویه در کنار سوپاپها قرار دارند.
در موتورهای DOHC (دو میلسوپاپ): شمعها دقیقاً در مرکز چهار سوپاپ و در راستای عمودی قرار میگیرند تا بهینهترین حالت انتشار شعله (Flame Propagation) رخ دهد.

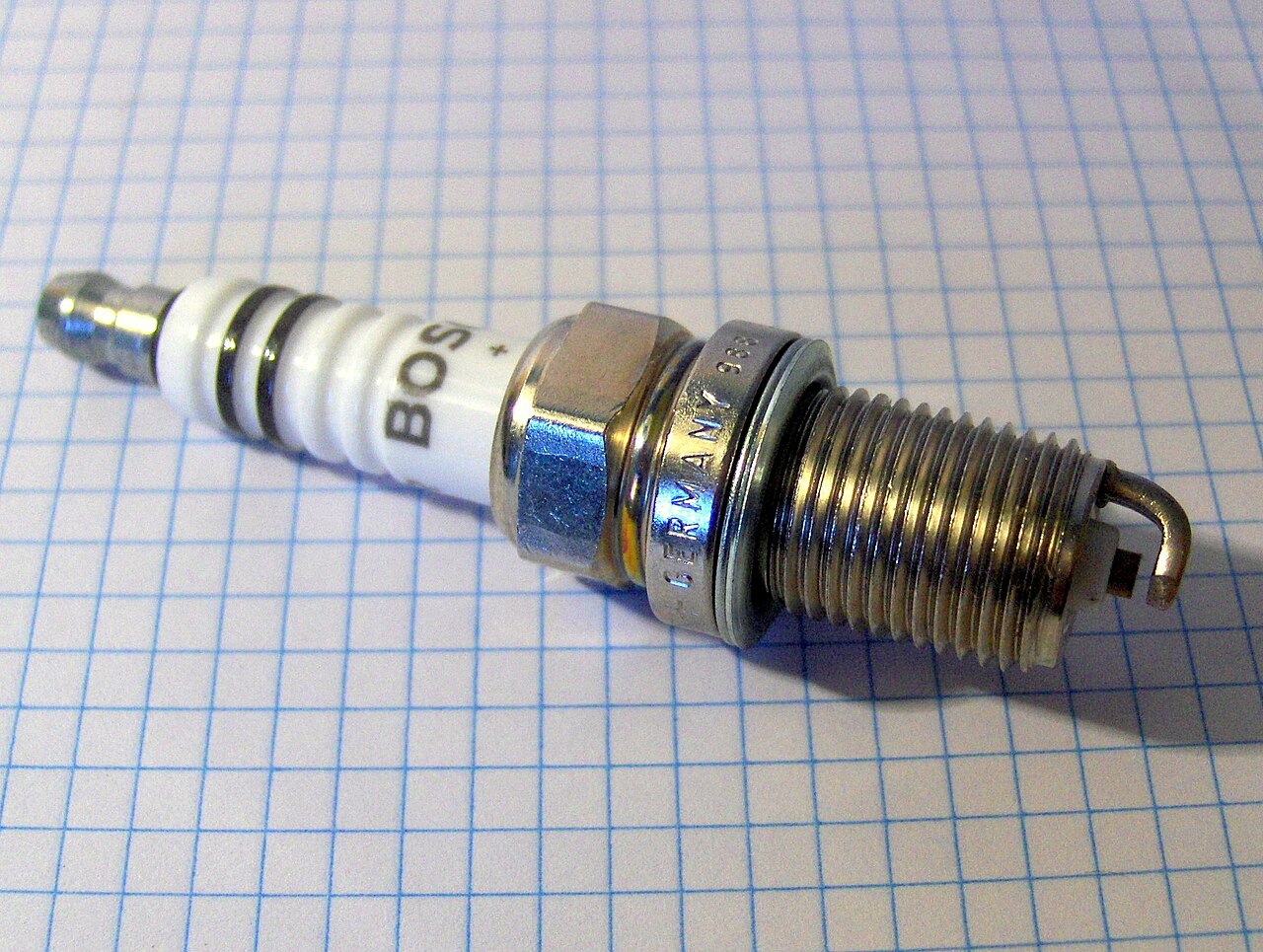

۷. اجزای تشکیلدهنده (Structure)
یک شمع خودرو از قطعات و لایههای مهندسیشده گوناگونی تشکیل شده است که هماهنگی آنها ضامن کارکرد بیپ نقص شمع است:
“`
[ ۱. ترمینال برنجی ]
│
[ ۲. عایق سرامیکی ]
│
[ ۳. مقاومت داخلی (رزستور) ]
│
[ ۴. واشر آببندی داخلی ]
│
[ ۵. پوسته فلزی (رزوه و ششگوش) ]
│
[ ۶. واشر آببندی خارجی (لهشونده) ]
│
[ ۷. الکترود مرکزی (مثبت) ]
[ ۸. الکترود بدنه (منفی) ]
۱. ترمینال (Terminal): بالاترین بخش شمع که از آلیاژ برنج یا فولاد ساخته شده و وظیفه اتصال به وایر یا بوت کویل را دارد.
۲. عایق سرامیکی (Ceramic Insulator): از جنس آلومینا اکسید با خلوص بالا است. وظیفه آن ممانعت از فرار ولتاژ بالا به بدنه موتور و هدایت حرارت الکترود مرکزی است. برجستگیهای روی عایق (Ribs) برای افزایش مسافت سطحی و جلوگیری از پرش جرقه (Flashover) طراحی شدهاند.
۳. مقاومت داخلی (Resistor): یک هسته گرافیتی-سرامیکی درون شمع است که نویزهای رادیویی و امواج الکترومغناطیسی ناشی از جرقه (RFI) را فیلتر میکند تا سیستمهای مالتیپلکس و ECU خودرو دچار اختلال نشوند.
۴. پوسته فلزی (Metal Shell): وظیفه نگهداری عایق، انتقال حرارت به سرسیلندر و تامین اتصال بدنه (ارت) الکترود منفی را بر عهده دارد. رزوه شمع روی این پوسته قرار دارد.
۵. الکترود مرکزی (Center Electrode): هسته انتقالدهنده ولتاژ مثبت که انتهای آن از فلزات مقاومی نظیر نیکل، پلاتینیوم یا ایریدیوم ساخته میشود. این هسته معمولاً دارای مغزی مسی برای بهبود انتقال حرارت است.
۶. الکترود منفی/بدنه (Ground Electrode): متصل به پوسته فلزی شمع است و مسیر بسته شدن مدار جرقه را فراهم میکند.
۷. واشر آببندی (Gasket): یک واشر فلزی لهشونده که مانع از فرار کمپرس موتور از کنار رزوههای شمع به بیرون میشود.
۸. ارتباط با سایر قطعات خودرو (Interconnection)
شمع خودرو یک جزیره مستقل نیست؛ عملکرد آن به صورت مستقیم با قطعات زیر در ارتباط است:
کویل دوبل/کویل مدادی (Ignition Coil): کویل منبع تامین ولتاژ شمع است. اگر کویل دچار ضعف نیمسوز شدن یا نوسان ولتاژ شود، شمع توان ایجاد جرقه قوی را نخواهد داشت.
وایر شمع (Spark Plug Wire): شریان انتقال برق از کویل به شمع (در خودروهای فاقد کویل مدادی مستقیم). مقاومت بیش از حد وایر منجر به ضعیف شدن جرقه شمع میشود.
واحد کنترل الکترونیکی موتور (ECU): زمانبندی جرقه (آوانس و ریتارد) توسط ایسییو و بر اساس سنسورهای موقعیت میللنگ و ضربه (Knock Sensor) تنظیم شده و به کویل و شمع دیکته میشود.
انژکتورها و سیستم سوخترسانی: نسبت مخلوط هوا به سوخت مستقیماً روی سلامت شمع تاثیرگذار است. سوخت غنی (ریچ) شمع را دوده زده میکند و سوخت رقیق (لین) دمای کارکرد شمع را به شدت بالا میبرد.
نکته فنی شماره ۱ (مقاومت داخلی شمع):
> استفاده از شمعهای بدون مقاومت داخلی (بدون حرف R در کد فنی) در خودروهای انژکتوری مدرن و مالتیپلکس، به دلیل ایجاد نویزهای شدید الکترومغناطیسی، میتواند منجر به گاز خوردن بیدلیل خودرو، کپ کردن موتور و حتی ریپ زدن شدید به علت اختلال در دادههای ارسالی به ECU شود.

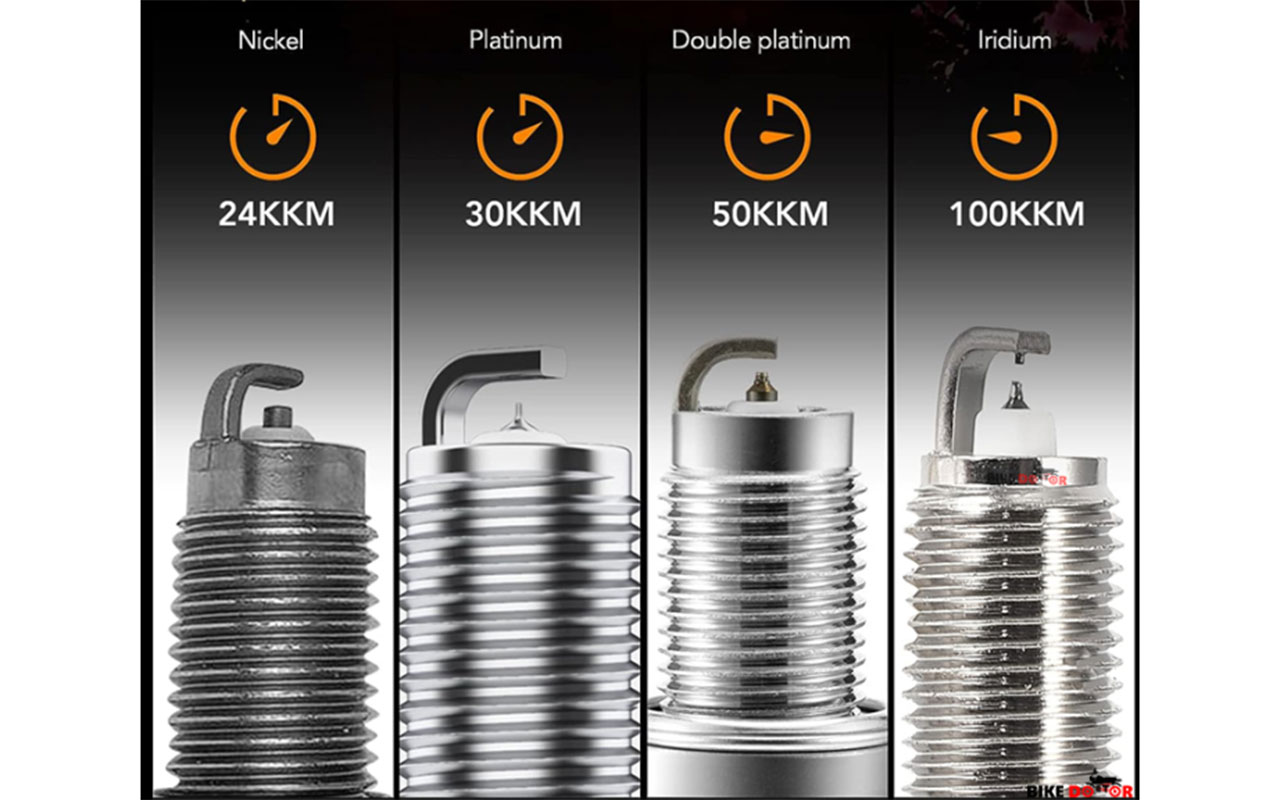

۹. انواع شمع خودرو (Types of Spark Plugs)
شمعهای خودرو بر اساس سه فاکتور کلیدی دستهبندی میشوند: ساختار آلیاژی الکترود ، بازه حرارتی (کد حرارتی) و تعداد الکترودهای منفی .
الف) دستهبندی بر اساس آلیاژ الکترود مرکزی
| شمعهای معمولی (نیکل) | شمعهای سوزنی (گرانبها) |
| – قطر الکترود: 2.5 میلیمتر | – پلاتینیوم (Platinum) / ایریدیوم (Iridium)- قطر الکترود: 0.4 تا 0.6 میلیمتر |
| – عمر: 20,000 تا 30,000 کیلومتر | – عمر: 40,000 تا 100,000 کیلومتر |
شمعهای استاندارد نیکلی (Nickel Plugs):
ساختار: الکترود مرکزی تخت از جنس آلیاژ نیکل با قطر تقریبی ۲.۵ میلیمتر.
ویژگیها: ارزانقیمت، رسانایی الکتریکی مناسب، اما مقاومت حرارتی و فرسایشی پایین. دهانه الکترود در این شمعها به سرعت دچار خوردگی و گشاد شدن میشود.
شمعهای سوزنی پلاتینیوم (Platinum Plugs):
ساختار: الکترود مرکزی سوزنیشکل از جنس آلیاژ پلاتینیوم با قطر حدود ۰.۶ تا ۰.۸ میلیمتر. نقطه ذوب پلاتینیوم است.
ویژگیها: تمرکز ولتاژ در نوک تیز سوزن، نیاز به ولتاژ کمتر برای جرقه زدن، احتراق یکنواختتر و عمر مفید بالاتر (حدود ۴۰,۰۰۰ تا ۵۰,۰۰۰ کیلومتر).
شمعهای سوزنی ایریدیوم (Iridium Plugs):
ساختار: الکترود مرکزی سوزنی فوقالعاده دقیق با قطر ۰.۴ تا ۰.۶ میلیمتر از جنس ایریدیوم (سختترین فلز گروه پلاتین با نقطه ذوب خارقالعاده
ویژگیها: مقاومت بینظیر در برابر فرسایش جرقه و خوردگی شیمیایی، استارت سریع در سرمای شدید، کاهش مصرف سوخت و طولانیترین عمر مفید (تا ۱۰۰,۰۰۰ کیلومتر).
ب) دستهبندی بر اساس بازه حرارتی (Heat Range)
کد حرارتی شمع نشاندهنده سرعت انتقال حرارت از نوک شمع به سرسیلندر و سیستم خنککاری است:
شمع سرد (Cold Spark Plug): دارای پایه عایق کوتاه است. حرارت را به سرعت دفع میکند. مناسب برای موتورهای توربوشارژر، با تراکم بالا و خودروهای مسابقهای یا تحت فشار مداوم.
شمع گرم (Hot Spark Plug): دارای پایه عایق بلندتر است. حرارت را زمان بیشتری درون خود نگه میدارد. مناسب برای موتورهای تنفس طبیعی با دور موتور پایین که به منظور جلوگیری از تجمع رسوبات کربنی (دوده زدن) به دمای خودتمیزکنندگی سریع نیاز دارند.
ج) دستهبندی بر اساس تعداد الکترود منفی (چند پلاتین)
شمعهای تک پلاتین: استانداردترین حالت که جرقه پایدار و متمرکزی تولید میکند.
شمعهای چند پلاتین (دو، سه یا چهار پلاتین): در این شمعها جرقه همزمان از چند پلاتین زده نمیشود؛ بلکه در هر بار تخلیه، جریان الکتریکی مسیر با کمترین مقاومت (نزدیکترین و تمیزترین پلاتین) را انتخاب میکند. این امر دوام شمع را بالا میبرد اما مسیر جبهه شعله را کمی محدود میکند.
۱۰. علائم خرابی شمع خودرو (Symptoms of Failure)
خرابی شمع موتور معمولاً به صورت تدریجی رخ داده و علائم زیر را در رفتار خودرو ایجاد میکند:
- تاخیر در استارت اولیه (Hard Starting): به ویژه در هوای سرد به علت عدم توانایی شمع در یونیزه کردن هوا و ایجاد جرقه اولیه.
- کاهش شتاب و افت توان موتور (Lack of Acceleration): حس خفگی یا کپ کردن موتور هنگام فشردن ناگهانی پدال گاز.
- لرزش خودرو در حالت درجا (Rough Idling): لرزشهای نامنظم موتور در ترافیک یا توقف کامل که با صدای پتپت اگزوز همراه است.
- افزایش شدید مصرف سوخت (High Fuel Consumption): به دلیل احتراق ناقص (MisFire)، بخشی از بنزین بدون سوختن از موتور خارج میشود و ECU برای جبران توان افتکرده، پاشش سوخت را افزایش میدهد.
- روشن شدن چراغ چک موتور (Check Engine Light): ثبت خطاهای مربوط به خطای احتراق فعال مانند کدهای خطای در دستگاه دیاگ.
۱۱. دلایل خرابی شمع خودرو (Causes of Failure)
شمعها تحت تاثیر عوامل مکانیکی و شیمیایی داخل موتور مستهلک میشوند:
[عوامل فرسودگی شمع] ─────► ۱. خوردگی الکتریکی (فرسایش طبیعی دهانه شمع بر اثر جرقه مداوم)
─────► ۲. رسوب کربنی (سوختن ناقص بنزین به دلیل مسیرهای کوتاه شهری)
─────► ۳. روغنزدگی شمع (نشت روغن از گاید سوپاپ یا رینگ پیستون به داخل سیلندر)
─────► ۴. داغ شدن بیش از حد (انتخاب کد حرارتی اشتباه یا مخلوط سوخت رقیق)
- خوردگی الکتریکی الکترودها (Electrode Wear): عبور مداوم جریان ولتاژ بالا به مرور زمان فلز الکترود را تبخیر کرده و فاصله گپ را افزایش میدهد.
- دوده زدن شمع (Carbon Fouling): اگر دمای نوک شمع به دمای خودتمیزکنندگی نرسد، لایهای از دوده کربنی هادی روی عایق مینشیند و مسیر جریان برق را اتصال کوتاه میکند.
- روغنزدگی شمع (Oil Ash/Fouling): فرسودگی لاستیک گاید سوپاپها یا ضعیف شدن رینگهای پیستون باعث ورود روغن موتور به محفظه احتراق و رسوب لایه چربی سوخته روی شمع میشود.
- سرب زدن و رسوبات مکملهای غیراستاندارد: استفاده از بنزین بیکیفیت یا اکتانبوسترهای تقلبی فلزدار، لایه زرد یا قرمز رنگی روی سرامیک شمع رسوب میدهد که عایق را از بین میبرد.
۱۲. پیامدهای دیر تعویض کردن شمع (اگر دیر تعویض شود چه میشود؟)
سهلانگاری در تعویض شمع فراتر از یک ریپ زدن ساده است و پیامدهای مالی و فنی سنگینی به همراه دارد:
ذوب شدن کاتالیزور خودرو: بنزین نسوخته ناشی از عدم جرقه زدن شمع، وارد منیفولد دود شده و درون شبکه بسیار داغ کاتالیزور مشتعل میشود. این پدیده دمای کاتالیزور را به بالای 1000 درجه رسانده و باعث ذوب شدن و گرفتگی کامل آن میشود.
سوختن ترانزیستورهای کویل: گشاد شدن بیش از حد فاصله الکترودها (Gap) مقاومت بالایی ایجاد میکند. کویل برای غلبه بر این مقاومت ناچار است ولتاژ بسیار بالاتری تولید کند که این فشار کاری مداوم، سیمپیچهای داخلی کویل را سوزانده یا نیمسوز میکند.
پدیده پیشرس جرقهزنی (Pre-Ignition): شمع فرسودهای که توان دفع حرارت را از دست داده، مانند یک ذغال سرخشده عمل کرده و پیش از جرقه زدن، سوخت را مشتعل میکند. این ضربه مخالفِ پیستون، میتواند سبب شکستن رینگ، پیستون و حتی شاتون زدن موتور شود.

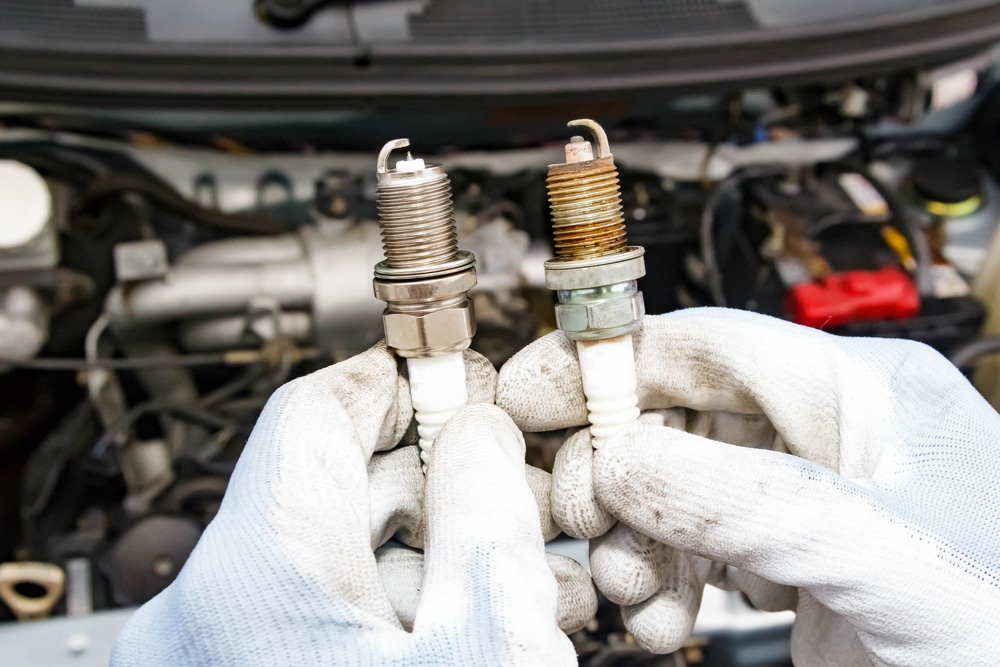

۱۳. روش تست و عیبیابی (Testing Methods)
الف) برای مالک خودرو (روش چشمی و حسی)
- تست ریپ زدن در سربالایی: دنده خودرو را سبک کنید و پدال گاز را تا انتها فشار دهید. اگر موتور خودرو شروع به کپ کردن، لرزش و ریپ زدن شدید کرد، شمعها دهانه گشادی دارند و کویل توان جرقه زنی در فشار بالای کمپرس را ندارد.
- بررسی ظاهری چینی شمع: شمع را باز کنید؛ اگر روی سرامیک عایق آن خطوط باریک عمودی سیاه رنگ (شبیه به ترک خوردگی مویی) دیدید، پدیده فرار جرقه (Flashover) رخ داده و شمع کارایی ندارد.
ب) برای تعمیرکار (روشهای کارگاهی و ابزاری)
تست با دستگاه دیاگ: بررسی پارامترهای موتور در بخش خطای سنسور اکسیژن و بررسی کدهای خطای خطای احتراق (Misfire). در پارامترهای زنده، میزان نوسان سنسور اکسیژن و تصحیح سوخت کوتاه مدت (STFT) را ارزیابی کنید.
تست مقاومت با اهممتر: دو پراب اهممتر را یکی به ترمینال بالایی و دیگری به الکترود مرکزی بزنید. مقاومت داخلی یک شمع رزستوردار استاندارد باید در بازه ۳ تا ۷.۵ کیلو اهم باشد. مقاومت بینهایت یا بسیار پایین (زیر ۲ کیلو اهم) نشاندهنده خرابی هسته گرافیتی شمع است.
> باکس هشدار و ایمنی:
> هرگز شمع موتور را در حالی که بلوک سیلندر کاملاً داغ است باز نکنید. رزوههای آلومینیومی سرسیلندر در دمای بالا بسیار نرم و آسیبپذیر هستند و باز کردن شمع در این حالت میتواند رزوههای سرسیلندر را هرز کرده و شما را متحمل هزینههای سنگین قلاویزکاری یا باز کردن کامل سرسیلندر کند.
۱۴. تفاوت قطعه اصلی و تقلبی (Counterfeit vs. OEM Detection)
بازار شمع خودرو به دلیل مصرفی بودن بالا، همواره هدف اول جعلکنندگان قطعات است. تفاوت یک شمع اصلی با نمونه تقلبی، تفاوت میان احتراق بهینه و ذوب شدن موتور است. برای تشخیص اصالت شمع، از چکلیست فنی زیر استفاده کنید:
چکلیست ۵ مرحلهای تشخیص اصالت شمع (مهندسی معکوس ظاهری)
- بررسی الکترود سوزنی با ذرهبین (با دقت بالا):
اصلی: در شمعهای سوزنی اصلی (ایریدیوم/پلاتینیوم)، جوش لیزری نقطه اتصال آلیاژ گرانبها به پایه الکترود کاملاً ۳۶۰ درجه، بسیار تمیز، مینیاتوری و بدون پاشش فلز است.
تقلبی: نوک سوزن به صورت دستی تراش خورده، کج است یا جوشکاری آن برجسته و کثیف انجام شده و از فلزات معمولی با روکش آبکاریشده استفاده شده است.
- چاپ روی چینی شمع (سرامیک آلومینا):
اصلی: برند نوشته شده روی چینی (مانند NGK یا Denso) با یک فرآیند حرارتی در دمای بالا چاپ شده است؛ به طوری که با ناخن یا کاتر تراشیده نمیشود و کاملاً صاف و براق است.
تقلبی: چاپ به صورت برچسبی یا رنگ معمولی است و با کشیدن ناخن یا آغشته کردن به بنزین پاک میشود.
- مقاومت پوسته در برابر ضربه و واشر آببندی:
اصلی: واشر فلزی لهشونده شمع اصلی به هیچ عنوان با چرخاندن دستی رزوهها از بدنه جدا نمیشود (قفل شده است). پوسته دارای پوشش روی-نیکل (Zinc-Nickel plating) براق و ضدزنگ است.
تقلبی: واشر به راحتی با پیچاندن پیچی از رزوه خارج میشود. پوشش فلزی کدر است و خط و خشهای عمیق دارد.
- تست امپدانس (اهممتر):
اصلی: مقاومت شمعهای یک دست (۴ عددی) همگی در یک بازه بسیار نزدیک به هم (مثلاً بین ۴.۵ تا ۵.۲ کیلو اهم) قرار دارند.
تقلبی: مقاومت شمعها تلرانس شدیدی دارد (یکی ۱.۲ کیلو اهم و دیگری بینهایت است!).
- شاسی فلزی و شماره بچکد (Batch Code):
اصلی: روی ششگوش فلزی شمع اصلی، یک کد چهاررقمی یا ترکیبی از حروف به صورت دقیق و کمعمق حک شده است (نه چاپ لیزری سطحی).
۱۵. اشتباهات رایج هنگام خرید (Common Buying Mistakes)
خرید بر اساس ملاک «تعداد پلاتین» به جای آلیاژ: بسیاری از مالکان تصور میکنند شمع ۴ پلاتین از شمع سوزنی ایریدیوم بهتر است. در حالی که شمع چند پلاتین صرفاً طول عمر بیشتری نسبت به شمع معمولی دارد، اما هرگز نمیتواند دقت، تمرکز جرقه و راندمان حرارتی یک شمع سوزنی ایریدیوم تک پلاتین را ارائه دهد.
عدم انطباق کد حرارتی با موتور خودرو: نصب شمع با کد حرارتی گرم روی موتورهای مجهز به سیستم پرخوران (توربوشارژر) یا برعکس، نصب شمع سرد روی موتورهای شهری بدون توربو که باعث دوده زدن مداوم شمع میشود.
نادیده گرفتن طول پایه شمع: خرید شمع پایه بلند (Reach) برای خودرویی که موتور آن به شمع پایه کوتاه نیاز دارد. این اشتباه منجر به برخورد مستقیم تاج پیستون با الکترود شمع و تخریب کامل موتور در اولین استارت میشود!

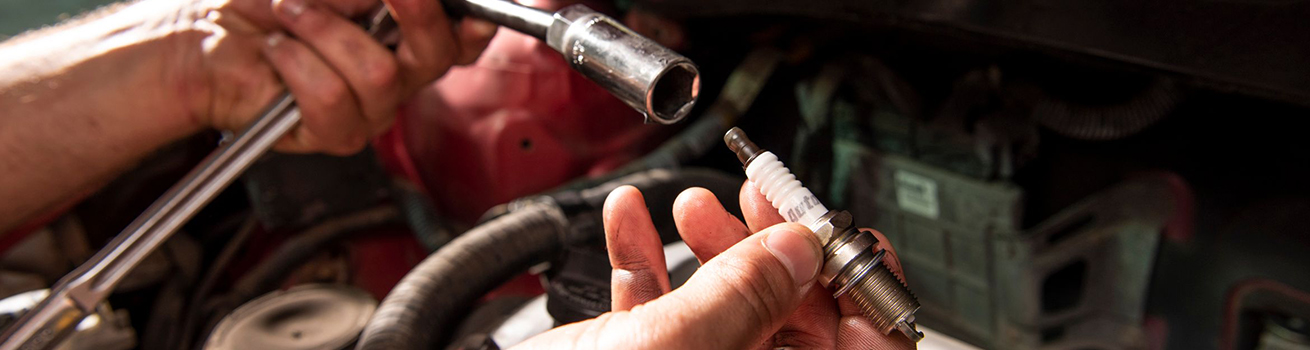

۱۶. اشتباهات رایج هنگام نصب (Common Installation Mistakes)
حتی اگر بهترین شمع دنیا را خریداری کنید، نصب نادرست میتواند آن را در کمتر از ۱۰۰۰ کیلومتر نابود کند:
> باکس نکته فنی شماره ۲ (گشتاور سفتکردن شمع):
> نصب شمع بدون استفاده از آچار گشتاور (تورکمتر) بزرگترین خطای تعمیرکاران است.
> سفت کردن بیش از حد (Over-torque): باعث کشیدگی رزوه پوسته فلزی، ایجاد ترکهای میکروسکوپی در عایق چینی داخلی و در نهایت نشت کمپرس موتور میشود.
> شل بستن شمع (Under-torque): مانع از انتقال حرارت صحیح شمع به سرسیلندر شده، دمای شمع را بالا میبرد و سبب ذوب شدن الکترود و آسیب به کویل میشود.
جدول استاندارد گشتاور بستن شمع خودرو
| قطر رزوه شمع | گشتاور لازم |
| 10 میلیمتر | 10 تا 12 نیوتن متر (1.0 تا 1.2 کیلوگرم متر) |
| 12 میلیمتر | 15 تا 20 نیوتن متر (1.5 تا 2.0 کیلوگرم متر) |
| 14 میلیمتر | 25 تا 30 نیوتن متر (2.5 تا 3.0 کیلوگرم متر) |
عدم تنظیم فیلر یا گپ شمع (Gap Adjustment): شمعهای نو داخل کارتن همیشه فیلر دقیق خودروی شما را ندارند. ضربه خوردن جعبه در حین حملونقل میتواند فاصله الکترودها را به هم بریزد. نصب شمع بدون فیلرگیری با فیلرهای نواری یا سکهای، باعث احتراق ناقص یا فشار به کویل میشود.
۱۷. زمان مناسب تعویض (Replacement Interval)
زمان تعویض شمع به سه متغیر وابسته است که باید همزمان پایش شوند:
معیارهای تعویض شمع
| [ ۱. کارکرد کیلومتری ] | [ ۲. شرایط رانندگی ] | [ ۳. پایش فیزیکی ] |
| – معمولی: 20k – 30k | – ترافیک سنگین شهری | – خوردگی الکترود |
| – پلاتینیوم: 40k – 50k | – رانندگی پرشتاب | – لایه رسوبات |
| – ایریدیوم: 80k – 100k | – حمل بار و سرنشین | – تغییر رنگ چینی |
- بر اساس کیلومتر کارکرد و متریال:
شمعهای نیکلی استاندارد: هر ۲۰,۰۰۰ تا ۳۰,۰۰۰ کیلومتر .
شمعهای پلاتینیوم سوزنی: هر ۴۰,۰۰۰ تا ۵۰,۰۰۰ کیلومتر .
شمعهای ایریدیوم سوزنی فوقپیشرفته: هر ۸۰,۰۰۰ تا ۱۰۰,۰۰۰ کیلومتر .
- بر اساس شرایط رانندگی (عمر فرساینده):
خودروهای تاکسی اینترنتی و خودروهایی که زمان زیادی را در ترافیکهای سنگین شهری سپری میکنند (ساعات کارکرد درجای موتور زیاد است)، باید کارکرد کیلومتری تعویض شمع را تا ۳۰ درصد کاهش دهند .
- بر اساس علائم عینی پایش:
در صورت مشاهده لبههای گرد شده در الکترود مرکزی، تغییر رنگ شدید چینی به زرد یا قرمز تیره، و یا افزایش فاصله دهانه به میزان بیش از ۰.۲ میلیمتر نسبت به استاندارد خودرو.
۱۸. روشهای علمی افزایش عمر شمع (Maintenance Tips)
انجام فیلرگیری دورهای (تنظیم گپ): هر ۲۰,۰۰۰ کیلومتر شمعها را باز کرده، تمیز کنید و فاصله دهانه الکترود را با استفاده از فیلر دقیق کارگاهی به اندازه استاندارد کارخانه (معمولاً بین ۰.۸ تا ۱.۱ میلیمتر بسته به موتور) بازگردانید. این کار لود کاری کویل را به شدت کاهش میدهد.
رفع به موقع روغنسوزی و واشر زدن موتور: نگذارید موتور برای مدت طولانی روغن یا مایع خنککننده (ضدیخ) بسوزاند؛ رسوبات ناشی از این دو عامل به سرعت عایق شمع را تخریب و آن را غیرقابل استفاده میکنند.
استفاده از سوخت باکیفیت و تمیزکاری مسیر سوخترسانی: تجمع کربن در محفظه احتراق ناشی از سوخت ناقص، به روی شمع سرایت میکند. استفاده دورهای از مکملهای پاککننده کربن استاندارد تایید شده، به حفظ سلامت شمع کمک میکند.
۱۹. مشخصات فنی (Technical Specifications)
جهت مقایسه و انتخاب بهینه، مشخصات فیزیکی، حرارتی و عملکردی انواع شمعها در جدول مهندسی زیر خلاصه شده است:
| نوع آلیاژ شمع | شمع معمولی (نیکل – Nickel) | شمع پلاتینیوم (Platinum) | شمع ایریدیوم (Iridium) |
| نقطه ذوب آلیاژ الکترود | 1450^ | 1768^ | 2466^ |
| قطر الکترود مرکزی | ۲.۵ میلیمتر (تخت) | ۰.۶ تا ۰.۸ میلیمتر (سوزنی) | ۰.۴ تا ۰.۶ میلیمتر (سوزنی) |
| ولتاژ مورد نیاز جهت ایجاد جرقه | بالا (حدود ۲۰,۰۰۰ تا ۲۵,۰۰۰ ولت) | متوسط (حدود ۱۵,۰۰۰ تا ۱۸,۰۰۰ ولت) | پایین (حدود ۱۲,۰۰۰ تا ۱۵,۰۰۰ ولت) |
| مقاومت در برابر فرسایش جرقه | ضعیف | خوب | عالی |
| بازه گپ استاندارد کارخانهای | ۰.۷ تا ۰.۹ میلیمتر | ۰.۸ تا ۱.۱ میلیمتر | ۰.۸ تا ۱.۱ میلیمتر |
| تاثیر بر راندمان احتراق سوخت | استاندارد | بهینه | حداکثری (کاهش خامسوزی) |
۲۰. شمارههای فنی و کدهای معادل (OEM & Cross Reference)
برای شناسایی قطعات در بازارهای بینالمللی و داخلی، کدهای استاندارد حک شده روی بدنه شمع (شماره فنی) اهمیت بالایی دارند. به عنوان مثال، ساختار کدگذاری برند مرجع NGK به صورت زیر تحلیل میشود:
“`
مثال کدنوشته روی شمع: B P R 6 E S – 11
── [فاصله گپ دهانه: 1.1 میلیمتر]
─────── [نوع ساختار نوک شمع: استاندارد]
───────── [طول رزوه / پایه شمع: 19 میلیمتر]
─────────── [کد حرارتی شمع: 6 (متوسط به سمت سرد)]
───────────── [مجهز به مقاومت داخلی (Resistor)]
─────────────── [طراحی الکترود مرکزی: برجسته]
───────────────── [قطر رزوه شمع: B یعنی 14 میلیمتر]
“`
شماره قطعه اصلی (OEM Part Number): شماره منحصربهفرد ثبتشده توسط کمپانی سازنده خودرو (مثلاً پژو-سیتروئن یا چری) برای شمع فابریک خط تولید.
مرجع متقاطع (Cross Reference): یافتن کد معادل دقیق شمع بین برندهای معتبر جهانی. به عنوان مثال شمع سوزنی ایریدیوم کد `BKR6EIX` از برند NGK معادل کد `IK20` از برند DENSO است.
۲۱. خودروهای سازگار (Compatibility List)
شمعهای پایه کوتاه (رزوه ۱۹ میلیمتر / آچار ۱۶): مناسب برای خودروهای با موتورهای خانواده XU7 (پژو ۴۰۵، پارس، سمند معمولی)، موتور پراید (به جز یورو ۴)، موتور TU3 (پژو ۲۰۶ تیپ ۲ و ۳).
شمعهای پایه بلند (رزوه ۲۶.۵ میلیمتر / آچار ۱۶): مناسب برای موتورهای مدرنتر مانند TU5 (پژو ۲۰۶ تیپ ۵، ۲۰۷، رانا، تارا، اچسی کراس)، موتور EF7 (سمند ملی، دنا، دنا پلاس) و اکثر خودروهای ژاپنی، کرهای و چینی موجود در بازار ایران.
۲۲. سوالات متداول (FAQ)
۱. آیا استفاده از شمع سوزنی روی موتورهای قدیمی (مثل ۴۰۵ یا پراید) تاثیری دارد؟
بله، تمرکز جرقه در نوک سوزنی شمعهای ایریدیوم یا پلاتینیوم باعث استارت سریعتر در سرما، کارکرد نرمتر موتور در دور آرام و احتراق کاملتر سوخت میشود، حتی اگر تکنولوژی موتور قدیمی باشد.
۲. فیلر یا گپ شمع را چقدر تنظیم کنیم؟
این عدد کاملاً وابسته به دفترچه راهنمای خودرو است؛ اما به طور عمومی برای خودروهای دوگانهسوز CNG بین ۰.۷ تا ۰.۸ میلیمتر و برای خودروهای بنزینی تکسوز بین ۰.۸ تا ۱.۱ میلیمتر تنظیم میشود.
۳. چرا شمع خودروهای دوگانهسوز (CNG) زودتر خراب میشود؟
زیرا دمای احتراق گاز طبیعی بسیار بالاتر از بنزین است. این گرمای شدید فرسایش الکترودها را تسریع میکند. برای این خودروها حتماً باید از شمعهای تخصصی دوگانهسوز یا شمعهای مقاوم ایریدیومی استفاده کرد.

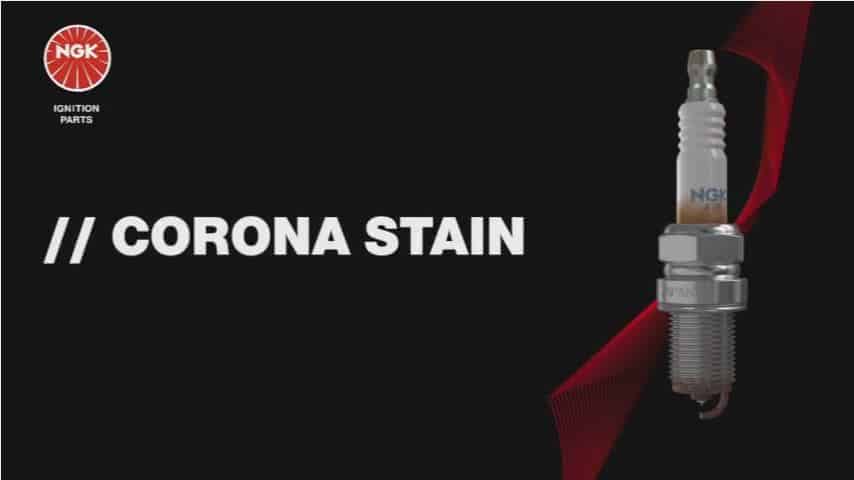

۴. خط صورتی یا زرد مایل به قهوهای روی عایق چینی بیرونی شمع نشانه چیست؟
به این پدیده کرونا (Corona Stain) میگویند. این خط ناشی از جذب ذرات معلق روغن و دوده موجود در هوا توسط میدان مغناطیسی قوی اطراف شمع است و نشانه خرابی یا نشت کمپرس نیست، مگر اینکه خطوط سیاه مویی (ترک) روی چینی دیده شود.
۵. تفاوت شمعهای سوزنی با سر الکترود ایریدیوم و پلاتینیوم چیست؟
ایریدیوم نقطه ذوب بسیار بالاتری دارد در برابر پلاتینیوم، در نتیجه فرسایش الکتریکی آن کمتر، عمرش طولانیتر (حدود دو برابر) و قطر سوزن آن نازکتر و جرقهاش دقیقتر است.
۶. آیا شمعهای چند پلاتینه (چند الکتریسیته) همزمان چند جرقه میزنند؟
خیر. در هر سیکل جرقهزنی، جریان الکتریکی تنها یک مسیر (مسیر با کمترین مقاومت الکتریکی) را انتخاب کرده و یک جرقه منفرد میزند. مزیت آنها صرفاً تقسیم فرسایش بین پلاتینهای مختلف و افزایش عمر شمع است.
۷. چرا پس از نصب شمع جدید، موتور خودرو همچنان ریپ میزند؟
ممکن است وایرها فرسوده باشند و در اثر کشیده شدن موقع باز کردن شمع آسیب دیده باشند، یا اینکه عیب از کویل خودرو باشد. همچنین عدم فیلرگیری شمع جدید نیز میتواند عامل این مشکل باشد.
۸. آیا تمیز کردن شمع با سمباده کار درستی است؟
در شرایط اضطراری بله، اما در درازمدت سمباده زدن لایه آبکاری حفاظتی روی الکترودها را از بین برده و سرعت فرسایش شیمیایی شمع را چند برابر میکند. همچنین ذرات ریز سمباده چسبیده به شمع ممکن است وارد سیلندر شده و دیواره سیلندر را خط بیندازند.
۲۳. تجربه کارشناسان سپهر شرق
> تجربه کارگاهی و میدانی مهندسین سپهر شرق:
> در جریان عیبیابیهای متعدد خودروهای مدرن در بازار ایران، متوجه شدهایم که بیش از ۴۰ درصد خرابیهای زودرس کویلهای مدادی ، مستقیماً ناشی از فرسودگی شمعها و گشاد شدن گپ (فاصله دهانه) آنها به بیش از ۱.۳ میلیمتر است. تعویض نکردن به موقع شمع ۳۰۰، در مدت کوتاهی منجر به سوختن کویلهای گرانقیمت چند میلیون تومانی میشود.
> همچنین اکیداً توصیه میکنیم در هر بار تعویض شمع، لاستیکهای بوت کویل (بوت شمع) را به لحاظ عدم وجود ترک و انعطافپذیری بررسی کنید. نشت برق از بوتهای فرسوده، اثر بهترین شمعهای سوزنی دنیا را نیز خنثی خواهد کرد.
۲۴. بررسی شمع خودرو در خودروهای چینی (Chinese Cars Specific Analysis)
خودروهای چینی در دهه اخیر سهم عمدهای از بازار ایران را به خود اختصاص دادهاند. سیستم فنی این خودروها ویژگیها، تفاوتها و چالشهای منحصربهفردی را در بخش شمع و سیستم جرقهزنی ایجاد کرده است:
ویژگیهای موتورهای چینی در بازار ایران
اکثر خودروهای چینی وارداتی یا مونتاژی (خانواده چری، جک، فیدلیتی، دیگنیتی و…) مجهز به موتورهای کمحجم (۱.۵ یا ۲ لیتری) همراه با سیستم پرخوران (توربوشارژر) هستند. دمای داخل محفظه احتراق و فشار کمپرس در این موتورها به مراتب بالاتر از موتورهای اتمسفریک (تنفس طبیعی) قدیمی نظیر XU7 یا TU5 است.
چالشهای بازار ایران برای خودروهای چینی
- کیفیت سوخت و عدد اکتان پایین: بنزینهای معمولی در ایران معمولاً اکتانی پایینتر از حد بهینه موتورهای توربو دارند. این موضوع سرعت پدیده ضربه به موتور (Knock) را افزایش میدهد. شمع در این موتورها نقش ضربهگیر حرارتی را دارد؛ اگر شمع نتواند گرما را به سرعت دفع کند، پدیده ناک سنسور فعال شده و ECU با ریتارد کردن جرقه، توان موتور را به شدت کاهش میدهد.
- انتخاب کد حرارتی اشتباه: شمع فابریک اکثر خودروهای چینی دارای کد حرارتی سرد است (مانند کد ۶ یا ۷ در استاندارد NGK). متاسفانه برخی فروشندگان به دلیل عدم آگاهی، شمعهای گرم مناسب پژو یا سمند را برای این خودروها تجویز میکنند که در کمتر از ۵۰۰۰ کیلومتر منجر به ذوب شدن الکترود شمع و آسیب جدی به پیستون توربو میشود.
