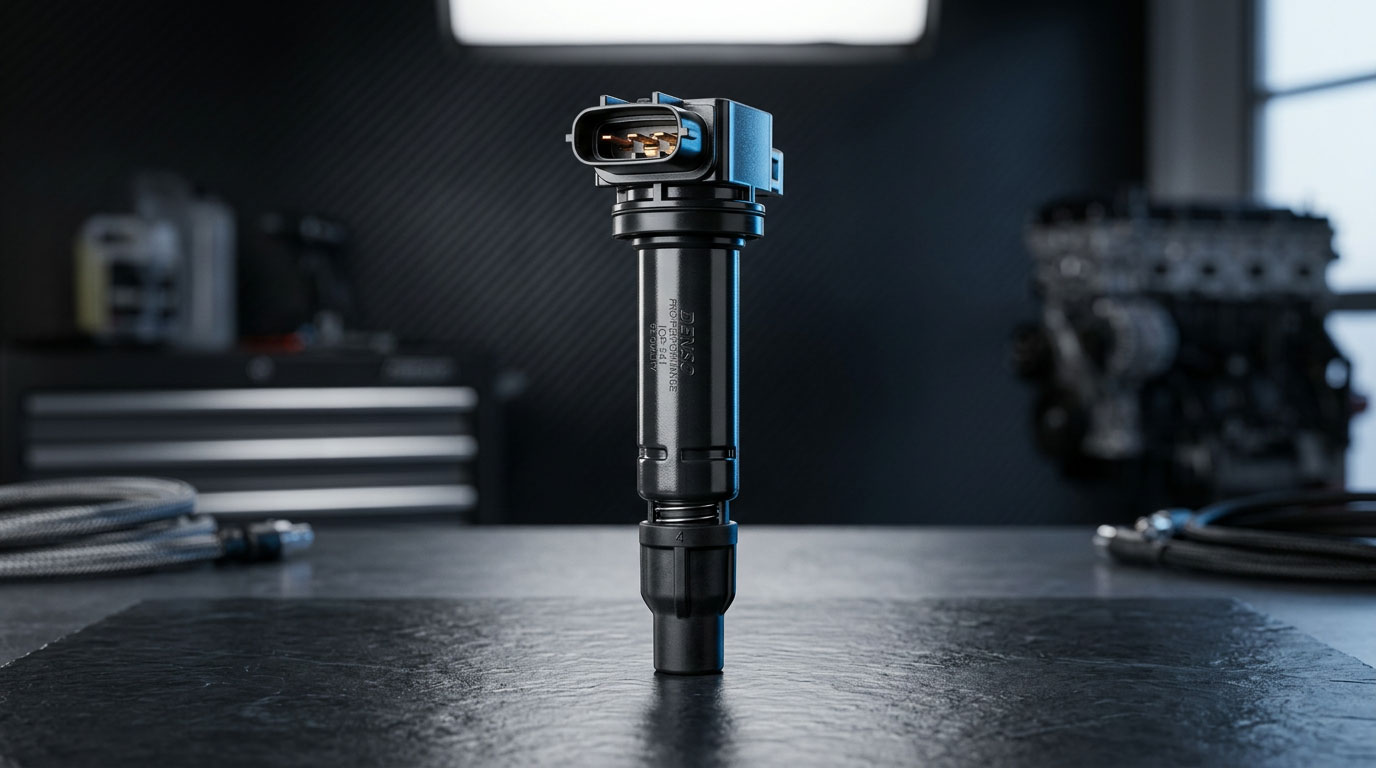

کویل خودرو ، آشنایی کامل و اهمیت حیاتی آن در اتومبیل شما
فهرست مطالب
کویل چیست و چگونه در سیستم جرقهزنی موتور کار میکند؟
کویل یکی از اجزای مهم سیستم جرقهزنی موتورهای بنزینی است؛ قطعهای که وظیفه دارد انرژی الکتریکی نسبتاً پایینولتاژ سیستم خودرو را به ولتاژ بسیار بالاتری تبدیل کند تا در زمان مناسب، جرقه لازم در شمع ایجاد شود.
این جرقه در ظاهر بسیار کوچک است، اما نقش آن در موتور بسیار بزرگ است: اگر جرقه در زمان، شدت و محل مناسب ایجاد نشود، مخلوط هوا و سوخت داخل سیلندر بهدرستی مشتعل نمیشود و عملکرد موتور افت میکند.
بنابراین کویل را نباید صرفاً یک «تبدیلکننده برق» دانست؛ عملکرد آن با ECU، مدار جرقهزنی، شمع، سیمکشی و شرایط احتراق موتور ارتباط مستقیم دارد.
کویل دقیقاً چه کاری انجام میدهد؟
باتری خودرو معمولاً ولتاژی در حدود ۱۲ ولت دارد و سیستم شارژ نیز در زمان روشن بودن موتور ولتاژ مدار را در محدوده بالاتری نگه میدارد.
اما این مقدار ولتاژ برای ایجاد جرقه مناسب در فاصله بین الکترودهای شمع کافی نیست.
کویل این مشکل را حل میکند.
به زبان ساده، فرایند به این شکل است:
برق کمولتاژ → ذخیره انرژی در کویل → قطع کنترلشده جریان → ایجاد میدان مغناطیسی متغیر → القای ولتاژ بالا → شمع → جرقه
بنابراین کویل انرژی الکتریکی را برای مدت کوتاهی در میدان مغناطیسی خود ذخیره کرده و سپس آن را به شکل یک پالس ولتاژ بالا در اختیار مدار جرقهزنی قرار میدهد.

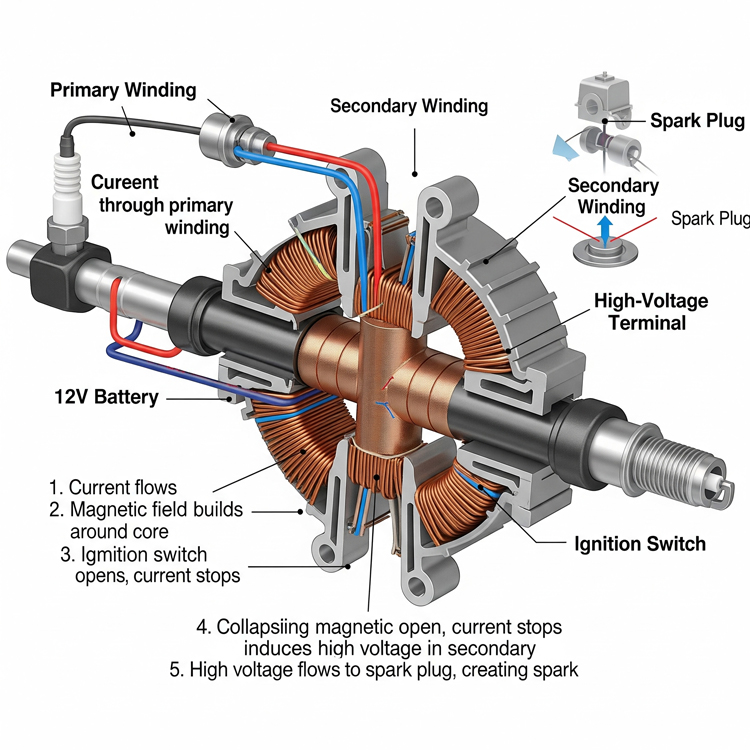

کویل چگونه ولتاژ بالا تولید میکند؟
ساختمان اصلی یک کویل بر اساس اصل القای الکترومغناطیسی کار میکند.
در سادهترین شکل، کویل از دو سیمپیچ اصلی تشکیل شده است:
- سیمپیچ اولیه (Primary Winding)
- سیمپیچ ثانویه (Secondary Winding)
سیمپیچ اولیه تعداد دور کمتری دارد و با مدار ولتاژ پایین خودرو در ارتباط است.
سیمپیچ ثانویه تعداد دور بسیار بیشتری دارد و برای تولید ولتاژ بالاتر طراحی شده است.
هنگامی که جریان در سیمپیچ اولیه برقرار میشود، میدان مغناطیسی ایجاد میشود. سپس با قطع سریع جریان اولیه، میدان مغناطیسی تغییر میکند و همین تغییر باعث القای ولتاژ در سیمپیچ ثانویه میشود.
از آنجا که تعداد دور سیمپیچ ثانویه بسیار بیشتر است، ولتاژ القاشده میتواند چندین هزار ولت باشد.
چرا قطع جریان اولیه اهمیت زیادی دارد؟
نکته ظریف عملکرد کویل دقیقاً همینجاست.
ممکن است تصور شود برای تولید ولتاژ بالا کافی است جریان زیادی وارد کویل کنیم؛ اما موضوع پیچیدهتر است.
کویل ابتدا باید فرصت داشته باشد انرژی کافی را در میدان مغناطیسی ذخیره کند.
سپس جریان اولیه باید در زمان مناسب و با سرعت مناسب قطع شود.
تغییر سریع میدان مغناطیسی باعث ایجاد ولتاژ القایی بالا میشود.
بنابراین عملکرد صحیح کویل فقط به «قدرت کویل» وابسته نیست؛ زمانبندی شارژ و تخلیه آن نیز اهمیت اساسی دارد.
نقش ECU در عملکرد کویل چیست؟
در خودروهای مدرن، ECU یا واحد کنترل موتور نقش مهمی در مدیریت جرقه دارد.
ECU با توجه به اطلاعاتی که از سنسورها دریافت میکند، شرایط کار موتور را تحلیل کرده و زمان مناسب ایجاد جرقه را تعیین میکند.
پارامترهایی مانند:
- دور موتور
- موقعیت میللنگ
- موقعیت میلسوپاپ
- بار موتور
- دمای موتور
- وضعیت دریچه گاز
- و شرایط احتراق
میتوانند در تصمیمگیری سیستم مدیریت موتور مؤثر باشند.
بنابراین کویل بهتنهایی تصمیم نمیگیرد که چه زمانی جرقه بزند.
در خودروهای جدید، عملکرد آن بخشی از یک زنجیره کنترلشده توسط سیستم مدیریت موتور است.
کویل و شمع چه ارتباطی با یکدیگر دارند؟
کویل و شمع را باید دو بخش مکمل سیستم جرقهزنی دانست.
کویل انرژی و ولتاژ موردنیاز را فراهم میکند؛ شمع این انرژی را در محفظه احتراق به جرقه تبدیل میکند.
اگر کویل نتواند انرژی کافی تولید کند، شمع نیز نمیتواند جرقه مناسبی ایجاد کند.
از طرف دیگر، اگر شمع فرسوده باشد یا فاصله الکترودهای آن نامناسب باشد، برای ایجاد جرقه به شرایط متفاوتی نیاز خواهد داشت و فشار بیشتری به سیستم جرقهزنی وارد میشود.
به همین دلیل، هنگام بررسی خرابی کویل نباید شمع را از معادله حذف کرد.
آیا کویل همیشه مستقیماً روی شمع قرار دارد؟
خیر.
محل قرارگیری کویل به طراحی سیستم جرقهزنی بستگی دارد.
در سیستمهای قدیمیتر، ممکن است یک کویل مرکزی وجود داشته باشد و ولتاژ بالا از طریق وایر شمع و اجزای توزیع جرقه به شمعها برسد.

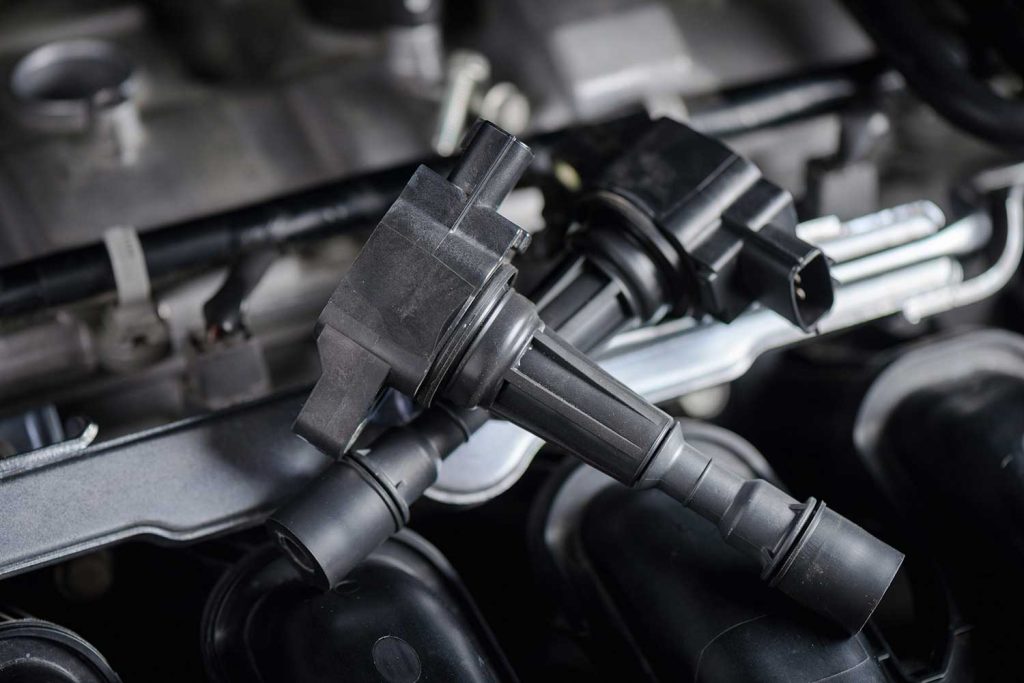

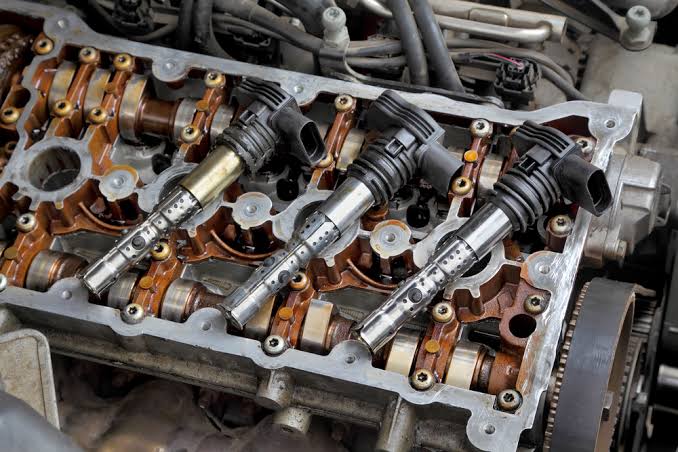

اما در بسیاری از موتورهای جدید، از سیستم Coil-on-Plug یا COP استفاده میشود.
در این طراحی، برای هر سیلندر یک کویل نزدیک یا مستقیماً روی شمع قرار میگیرد.
این طراحی باعث میشود مسیر انتقال ولتاژ بالا بسیار کوتاه شود و نیاز به سیمهای ولتاژ بالا کاهش پیدا کند.
چرا خودروهای جدید از کویلهای جداگانه استفاده میکنند؟
یکی از مزایای کویل مجزا برای هر سیلندر این است که سیستم کنترل موتور میتواند عملکرد هر سیلندر را دقیقتر مدیریت کند.
در چنین ساختاری، اگر کویل یک سیلندر دچار مشکل شود، معمولاً علائم آن بیشتر روی همان سیلندر دیده میشود.
این موضوع همچنین عیبیابی را در بسیاری از موارد آسانتر میکند، زیرا تکنسین میتواند عملکرد سیلندرها را با یکدیگر مقایسه کند.
آیا کویل یک قطعه مصرفی محسوب میشود؟
کویل معمولاً مانند روغن موتور، فیلتر یا شمع، برنامه تعویض دورهای ثابت و عمومی ندارد.
یعنی معمولاً قرار نیست صرفاً به دلیل رسیدن خودرو به یک کیلومتر مشخص، کویل تعویض شود.
کویل در صورت عملکرد صحیح میتواند مدت زیادی کار کند و زمانی که دچار خرابی شود، باید علت آن بررسی و در صورت تأیید خرابی، تعویض شود.
این موضوع یک تفاوت مهم بین کویل و برخی قطعات مصرفی موتور است.
چه عواملی میتوانند به کویل آسیب بزنند؟
عمر کویل به شرایط کار آن وابسته است.
از عوامل مؤثر میتوان به موارد زیر اشاره کرد:
- گرمای شدید موتور
- رطوبت و نفوذ آب
- روغنی شدن محل نصب
- خرابی شمع
- فاصله نامناسب الکترود شمع
- مشکلات سیمکشی و اتصالات
- ولتاژ یا شرایط غیرطبیعی مدار
- لرزش و تنش مکانیکی
- کیفیت پایین خود کویل
به همین دلیل، تعویض یک کویل خراب بدون بررسی علت خرابی، همیشه بهترین روش تعمیر نیست.
یک نکته بسیار مهم: کویل خراب همیشه کاملاً از کار نمیافتد
این موضوع در عیبیابی اهمیت زیادی دارد.
کویل ممکن است بهصورت متناوب دچار اختلال شود.
برای مثال:
- در موتور سرد بهخوبی کار کند.
- پس از گرم شدن موتور دچار ضعف شود.
- در دور آرام عملکرد مناسبی داشته باشد.
- اما هنگام شتابگیری و افزایش فشار موتور دچار اختلال شود.
در چنین شرایطی تشخیص خرابی ممکن است دشوارتر از زمانی باشد که کویل کاملاً از کار افتاده است.
به همین دلیل در ادامه پرونده، روشهای تشخیص و عیبیابی کویل را بهصورت جداگانه بررسی خواهیم کرد.
کویل را میتوان یکی از حلقههای اصلی زنجیره احتراق موتور دانست:
ECU و مدار کنترل → کویل → تولید ولتاژ بالا → شمع → جرقه → احتراق
خرابی هر بخش از این زنجیره میتواند علائمی شبیه خرابی کویل ایجاد کند.
بنابراین یک عیبیابی حرفهای نباید صرفاً با مشاهده لرزش موتور یا روشن شدن چراغ چک به این نتیجه برسد که «کویل خراب است».

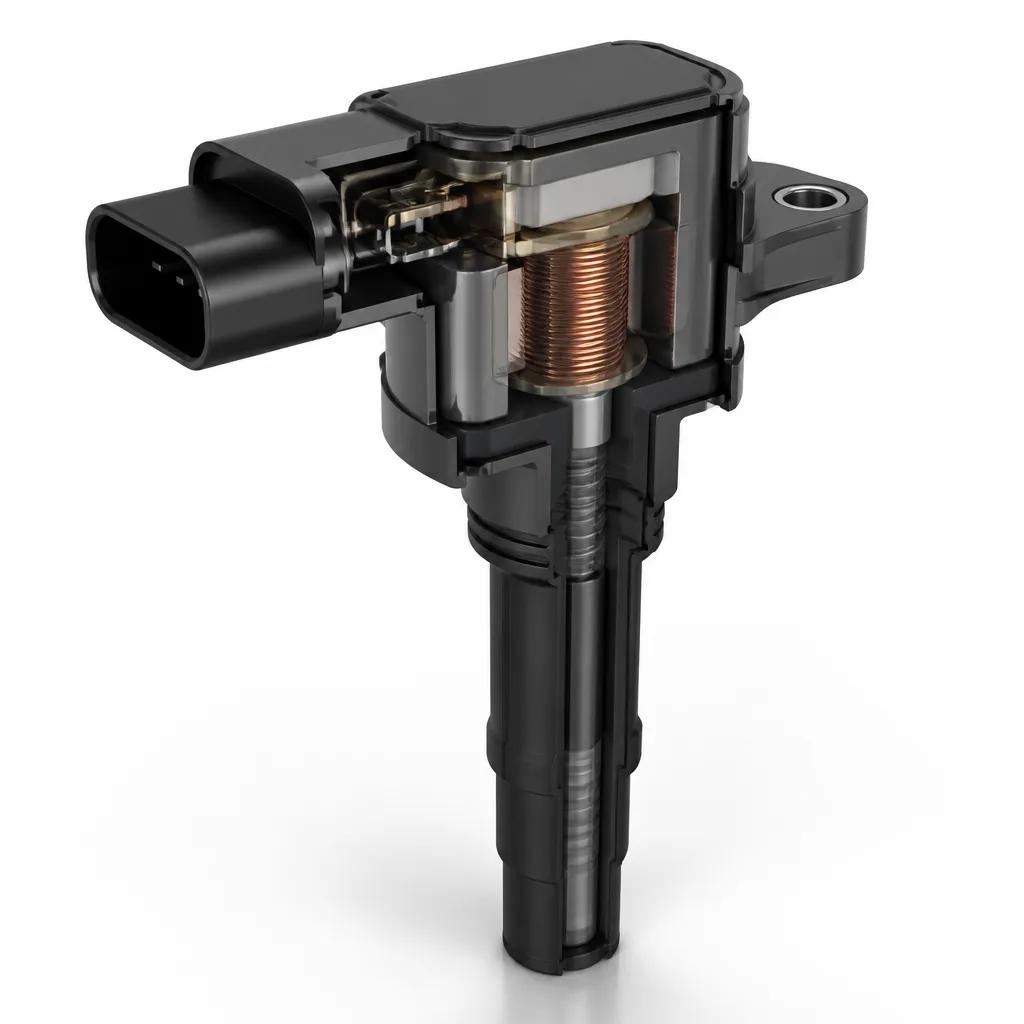

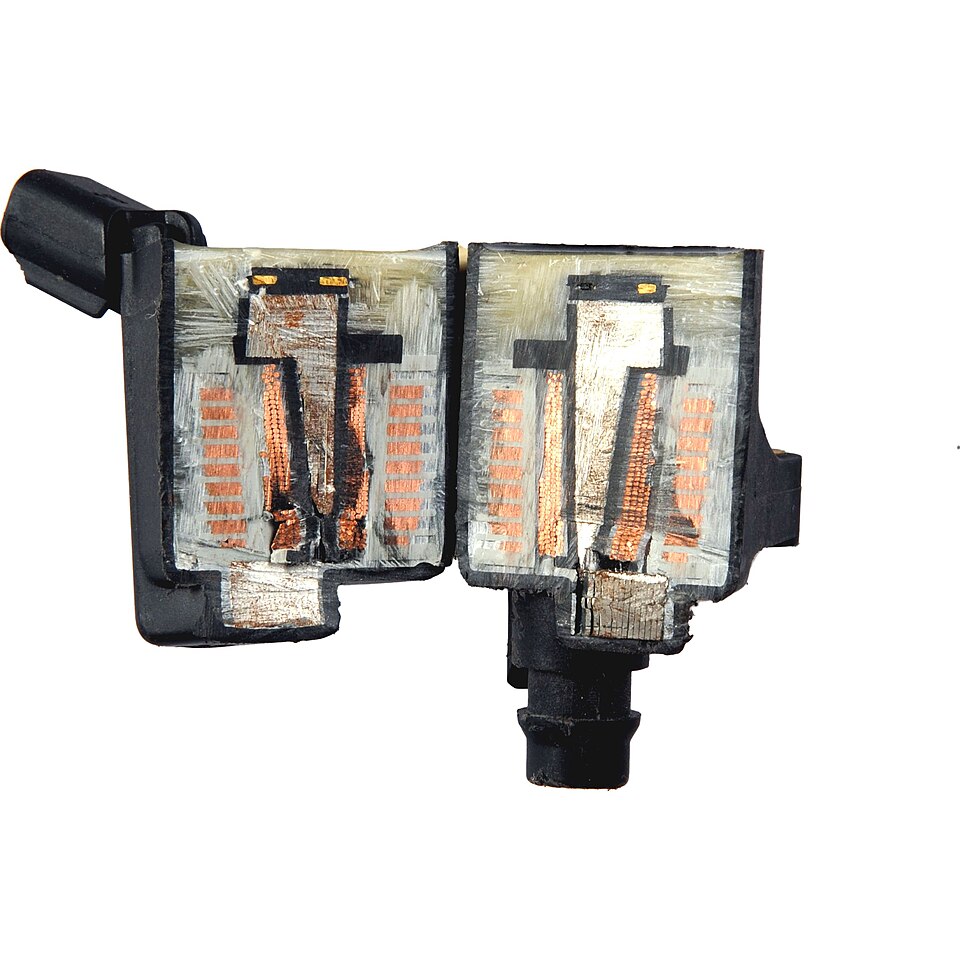

ساختمان داخلی کویل خودرو و اجزای تشکیلدهنده آن
برای درک درست خرابی کویل، بهتر است ابتدا بدانیم داخل این قطعه چه اتفاقی میافتد. کویل در ظاهر ممکن است یک قطعه ساده و کوچک به نظر برسد، اما درون آن مجموعهای از سیمپیچها، هسته مغناطیسی، عایقها، اتصالات الکتریکی و مواد محافظ وجود دارد که باید با دقت بسیار زیادی با یکدیگر کار کنند.
در سیستمهای جدید، طراحی کویل بسته به نوع موتور و معماری سیستم جرقهزنی متفاوت است، اما اصل کلی عملکرد آن بر پایه ذخیره انرژی در میدان مغناطیسی و آزاد کردن سریع این انرژی برای ایجاد ولتاژ بالا است.
۱. سیمپیچ اولیه؛ نقطه شروع فرایند
سیمپیچ اولیه یا Primary Winding بخشی از کویل است که با مدار ولتاژ پایین خودرو ارتباط دارد.
این سیمپیچ معمولاً از تعداد دور نسبتاً کمتری از سیم تشکیل شده و وظیفه آن ایجاد میدان مغناطیسی اولیه است.
وقتی جریان از سیمپیچ اولیه عبور میکند، اطراف آن میدان مغناطیسی ایجاد میشود.
هرچه سیستم بتواند انرژی بیشتری را در این میدان ذخیره کند، ظرفیت ایجاد جرقه مناسب نیز افزایش پیدا میکند؛ البته این موضوع به طراحی کل سیستم وابسته است و نمیتوان صرفاً با افزایش جریان، یک کویل را «قویتر» دانست.
۲. سیمپیچ ثانویه؛ تولید ولتاژ بسیار بالا
در کنار سیمپیچ اولیه، سیمپیچ ثانویه قرار دارد.
تعداد دور سیمپیچ ثانویه بسیار بیشتر از سیمپیچ اولیه است.
هنگامی که جریان اولیه بهصورت کنترلشده قطع میشود، میدان مغناطیسی تغییر میکند و این تغییر میدان باعث القای ولتاژ در سیمپیچ ثانویه میشود.
به دلیل نسبت بالای تعداد دورهای دو سیمپیچ، ولتاژ خروجی میتواند بسیار بیشتر از ولتاژ مدار اولیه باشد.
این همان ولتاژی است که در نهایت برای ایجاد جرقه در شمع مورد استفاده قرار میگیرد.
۳. هسته مغناطیسی؛ متمرکز کردن میدان
در ساختار کویل معمولاً از یک هسته مغناطیسی استفاده میشود.
وظیفه هسته این است که مسیر مناسبی برای شار مغناطیسی ایجاد کند و به بهبود کوپل مغناطیسی بین سیمپیچها کمک کند.
جنس و شکل هسته، نحوه طراحی آن و چگونگی قرارگیری سیمپیچها میتواند بر ویژگیهای الکتریکی و حرارتی کویل تأثیر بگذارد.
بنابراین هسته تنها یک قطعه فلزی ساده نیست؛ بخشی از طراحی الکترومغناطیسی کویل محسوب میشود.
۴. عایقبندی؛ یکی از حساسترین بخشهای کویل
ولتاژ تولیدشده در سیمپیچ ثانویه بسیار بالا است.
بنابراین اگر عایقبندی مناسب نباشد، جریان ممکن است به جای عبور از مسیر موردنظر، از داخل عایق عبور کرده و به بدنه یا بخش دیگری از سیستم نشت کند.
این اتفاق میتواند باعث مواردی مانند:
- کاهش انرژی جرقه
- جرقهزنی در محل نامناسب
- میسفایر
- عملکرد نامنظم موتور
- و در موارد شدید، آسیب بیشتر به سیستم جرقهزنی
شود.
به همین دلیل کیفیت مواد عایق و آببندی در ساخت کویل اهمیت بسیار زیادی دارد.
۵. بدنه کویل؛ محافظ قطعات داخلی
اجزای داخلی کویل باید در برابر شرایط سخت محفظه موتور محافظت شوند.
داخل محفظه موتور ممکن است با:
- گرمای شدید
- لرزش
- رطوبت
- گردوغبار
- روغن
- بخارات و مواد شیمیایی
مواجه باشیم.
بدنه کویل و مواد آببندی آن باید طوری طراحی شوند که اجزای حساس داخلی تا حد امکان از این شرایط دور بمانند.
در کویلهای نصبشده مستقیماً روی شمع، این موضوع اهمیت بیشتری پیدا میکند، زیرا قطعه در محیطی بسیار نزدیک به موتور و منبع حرارت قرار دارد.

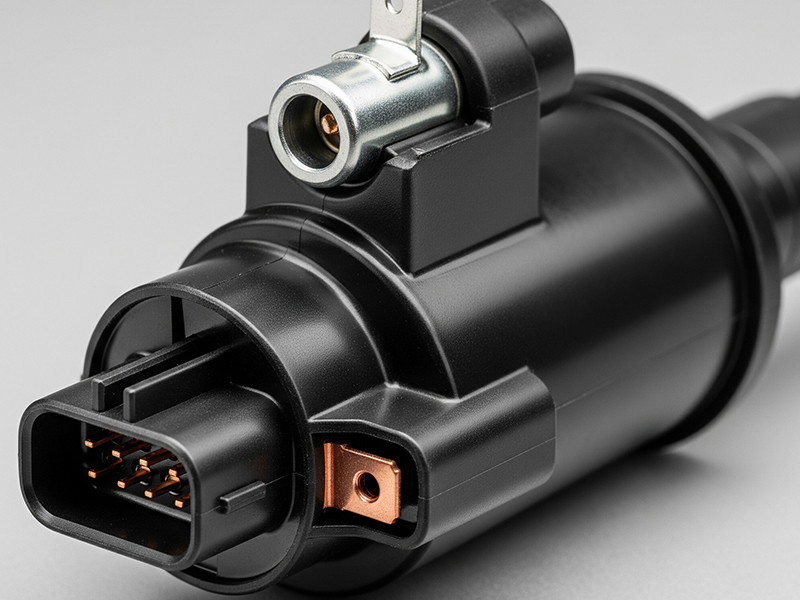

۶. اتصالات الکتریکی
هر کویل به اتصالاتی برای دریافت فرمان و انرژی الکتریکی نیاز دارد.
در یک کویل مدرن ممکن است اتصالات مربوط به موارد زیر وجود داشته باشد:
- تغذیه
- اتصال زمین
- فرمان مدار جرقه
- و در برخی طراحیها مدارهای الکترونیکی داخلی
تعداد پایهها و شکل اتصال در انواع مختلف کویل یکسان نیست.
بنابراین هنگام تعویض کویل نباید تنها به ظاهر سوکت اکتفا کرد؛ شماره فنی و سازگاری الکتریکی قطعه نیز باید بررسی شود.
۷. مدار الکترونیکی داخلی
در بسیاری از کویلهای مدرن، بخش الکترونیکی نیز در مجموعه کویل وجود دارد.
این مدار میتواند وظیفه کنترل یا تقویت فرایند قطع و وصل جریان اولیه را بر عهده داشته باشد.
در سیستمهای قدیمیتر، بخشهایی از این وظایف ممکن بود توسط اجزای خارجی انجام شود، اما در سیستمهای مدرن بسیاری از این عملکردها به شکل یکپارچهتری در مجموعه جرقهزنی قرار گرفتهاند.
این موضوع یکی از دلایلی است که تست یک کویل مدرن تنها با اندازهگیری مقاومت سیمپیچها همیشه نمیتواند سلامت واقعی آن را مشخص کند.
۸. بوت یا لاستیک انتهایی کویل
در کویلهای Coil-on-Plug، معمولاً یک بخش لاستیکی یا عایق در انتهای کویل قرار دارد که به آن Boot گفته میشود.
این قسمت بین کویل و شمع قرار میگیرد و وظایف مهمی دارد:
- انتقال ولتاژ بالا به شمع
- جلوگیری از نشت جریان
- جلوگیری از نفوذ رطوبت
- ایجاد اتصال مناسب با شمع
- محافظت از بخشهای عایق
اگر بوت ترک بخورد، خشک شود یا داخل آن آثار سوختگی و رد کربنی (Carbon Tracking) ایجاد شود، حتی یک کویل سالم نیز ممکن است نتواند جرقه را بهدرستی به شمع منتقل کند.
بنابراین هنگام عیبیابی کویل، بوت را نباید نادیده گرفت.
۹. فنر اتصال کویل به شمع
در برخی طراحیهای COP، داخل بوت کویل یک فنر فلزی وجود دارد که اتصال الکتریکی میان خروجی کویل و ترمینال شمع را برقرار میکند.
اگر این فنر:
- زنگزده باشد،
- ضعیف شده باشد،
- دچار خوردگی شده باشد،
- یا اتصال مناسبی ایجاد نکند،
ممکن است علائمی شبیه خرابی خود کویل ایجاد شود.
به همین دلیل گاهی با تعویض یک کویل، مشکل همچنان باقی میماند؛ زیرا ایراد اصلی در بوت یا اتصال آن به شمع بوده است.
چرا کویل به گرما حساس است؟
کویل در محفظه موتور یکی از سختترین محیطهای کاری خودرو را تجربه میکند.
افزایش دما میتواند روی:
- عایقهای الکتریکی
- مواد رزینی
- سیمپیچها
- مدار الکترونیکی
- و اتصالات
تأثیر بگذارد.
به همین دلیل ممکن است یک کویل در حالت سرد کاملاً طبیعی کار کند اما پس از گرم شدن موتور دچار اختلال شود.
این نوع خرابیهای وابسته به دما از مواردی هستند که گاهی عیبیابی را دشوار میکنند.
آیا روغن موتور میتواند به کویل آسیب بزند؟
بله، اما باید علت روغنی شدن نیز پیدا شود.
اگر در اطراف شمع و داخل محل نصب کویل روغن مشاهده شود، ممکن است مشکل از نشتی واشر درپوش سوپاپ یا آببندی محفظه شمع باشد.
وجود روغن در محل نصب کویل میتواند به مرور:
- بوت کویل را خراب کند.
- عایق را تحت تأثیر قرار دهد.
- باعث ایجاد مسیرهای نشت ولتاژ شود.
- و عملکرد جرقهزنی را مختل کند.
بنابراین تعویض کویل بدون رفع نشتی ممکن است فقط یک راهحل موقت باشد.
آیا رطوبت هم میتواند باعث خرابی کویل شود؟
رطوبت یکی دیگر از دشمنان سیستم جرقهزنی است.
در سیستمهای ولتاژ بالا، وجود رطوبت میتواند شرایط لازم برای نشت جریان را فراهم کند.
این مسئله ممکن است بهخصوص در موارد زیر خود را نشان دهد:
- شستوشوی نامناسب موتور
- بارندگی شدید
- نفوذ آب به چاهک شمع
- خرابی آببندی کویل یا بوت
اگر خودرو پس از شستوشوی موتور دچار لرزش یا بد کار کردن شود، نباید فوراً کویل را تعویض کرد؛ ابتدا باید وضعیت رطوبت، سوکتها، بوتها و چاهک شمع بررسی شود.
یک نکته مهم درباره ساختار کویل
کویل را نباید فقط بر اساس مقدار مقاومت سیمپیچهایش ارزیابی کرد.
ممکن است یک کویل از نظر مقاومت اولیه و ثانویه ظاهراً عدد قابل قبولی نشان دهد، اما در شرایط واقعی و تحت فشار موتور نتواند انرژی کافی برای ایجاد جرقه پایدار فراهم کند.
بنابراین در ادامه پرونده، وقتی به روشهای تست و عیبیابی کویل برسیم، خواهیم دید که چرا:
تست مقاومت ≠ اثبات سلامت کامل کویل
و چرا در بسیاری از خودروهای مدرن، بررسی میسفایر، دادههای ECU، عملکرد کویل در شرایط بار و مقایسه آن با کویل سالم اهمیت بیشتری پیدا میکند.
کویل مجموعهای از چند بخش حساس است که باید هماهنگ با یکدیگر کار کنند:
سیمپیچ اولیه → میدان مغناطیسی → قطع جریان → تغییر میدان → سیمپیچ ثانویه → ولتاژ بالا → بوت و اتصال → شمع → جرقه
بنابراین وقتی کویل دچار مشکل میشود، همیشه نباید خود سیمپیچ را مقصر دانست. سوکت، سیمکشی، زمین، بوت، شمع، رطوبت، روغن، حرارت و حتی مدار کنترل موتور نیز باید در فرایند عیبیابی بررسی شوند.
انواع کویل خودرو؛ از کویل تکی تا Coil-on-Plug
کویلها از نظر ساختار و نحوه توزیع جرقه، یکسان نیستند. با پیشرفت سیستمهای مدیریت موتور، معماری سیستم جرقهزنی نیز تغییر کرده است؛ از یک کویل مشترک برای چند سیلندر گرفته تا کویل مستقلی که مستقیماً روی هر شمع قرار میگیرد.
شناخت این تفاوتها برای عیبیابی اهمیت زیادی دارد، زیرا روش تست، علائم خرابی و حتی هزینه تعمیر میتواند با توجه به نوع سیستم متفاوت باشد.
۱. کویل تکی یا Single Coil
در سیستمهای قدیمیتر، یک کویل مرکزی وظیفه تولید ولتاژ بالا برای تمام سیلندرها را بر عهده داشت.
ولتاژ تولیدشده سپس از طریق اجزای دیگری مانند درب دلکو، روتور و وایرهای شمع به سیلندر موردنظر منتقل میشد.
در این معماری، کویل بهتنهایی تعیین نمیکرد که جرقه به کدام سیلندر برسد؛ بلکه سیستم توزیع جرقه این وظیفه را انجام میداد.
مزایا
- ساختار نسبتاً ساده
- هزینه قطعات اولیه کمتر
- دسترسی آسانتر به کویل
- مناسب برای موتورهای قدیمیتر
معایب
- وجود مسیر انتقال ولتاژ بالا
- استفاده از وایرهای شمع
- استهلاک اجزای توزیع جرقه
- دقت کمتر نسبت به سیستمهای مدرن
به همین دلیل این معماری در خودروهای جدید بسیار کمتر دیده میشود.
۲. کویل دوبل یا Dual Coil
در برخی سیستمهای جرقهزنی، یک مجموعه کویل میتواند برای دو سیلندر مورد استفاده قرار گیرد.
این ساختار در موتورهای چندسیلندر، بهخصوص در سیستمهایی که از جرقه تلفشده یا Waste Spark استفاده میکنند، دیده میشود.
در این روش، یک کویل بهطور همزمان مدار جرقه دو شمع را کنترل میکند.
یکی از جرقهها در سیلندری اتفاق میافتد که در مرحله تراکم قرار دارد و جرقه آن برای احتراق مورد استفاده قرار میگیرد.
جرقه دیگر در سیلندری ایجاد میشود که در مرحله دیگری از چرخه قرار دارد و عملاً نقشی در احتراق ندارد.
به این جرقه دوم، Waste Spark گفته میشود.
چرا به آن جرقه تلفشده میگویند؟
چون بخشی از انرژی الکتریکی کویل در همان لحظه در شمع سیلندر دیگر نیز تخلیه میشود، بدون اینکه در آن سیلندر احتراق مفیدی ایجاد کند.
این طراحی از نظر مهندسی ساده و قابلاعتماد است، اما نسبت به سیستمهای کاملاً مستقل، کنترل جداگانه هر سیلندر را محدودتر میکند.
۳. Coil Pack یا مجموعه کویل
Coil Pack را میتوان یک مرحله بین سیستمهای قدیمی و سیستمهای کاملاً مستقل امروزی دانست.
در این معماری، چند کویل در یک مجموعه یا محفظه مشترک قرار گرفتهاند.
هر کویل ممکن است مسئول:
- یک سیلندر،
- یک جفت سیلندر،
- یا بخشی از سیستم جرقهزنی
باشد؛ این موضوع به طراحی موتور بستگی دارد.
در برخی خودروها، Coil Pack با وایر شمع ارتباط دارد و در برخی طراحیها مسیر انتقال متفاوت است.
مزیت مهم Coil Pack
قرار دادن چند کویل در یک مجموعه باعث میشود سیستم جرقهزنی نسبت به کویل مرکزی سادهتر و دقیقتر شود، بدون اینکه الزاماً برای هر سیلندر یک کویل جداگانه روی شمع نصب شود.
اما از طرف دیگر، اگر مجموعه بهصورت یکپارچه طراحی شده باشد، خرابی یک بخش میتواند گاهی باعث شود تعویض مجموعه کامل اقتصادیتر یا حتی ضروری باشد.

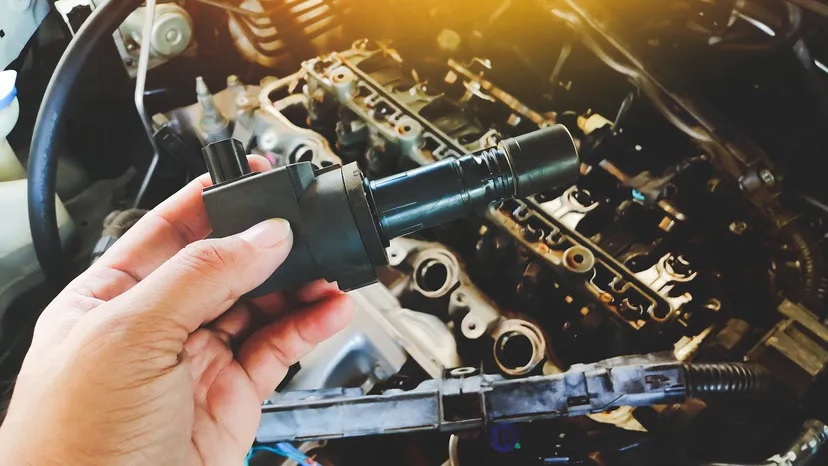

۴. Coil-on-Plug یا COP
در خودروهای مدرن، یکی از رایجترین معماریها Coil-on-Plug (COP) است.
در این سیستم، معمولاً برای هر سیلندر یک کویل اختصاصی وجود دارد که مستقیماً روی شمع یا در فاصله بسیار نزدیک به آن قرار میگیرد.
این طراحی یک مزیت بسیار مهم دارد:
مسیر انتقال ولتاژ بالا بسیار کوتاه میشود.
در نتیجه، دیگر به وایرهای بلند شمع مانند سیستمهای قدیمی نیاز نیست.
چرا سیستم COP اهمیت زیادی دارد؟
در سیستم COP، ECU میتواند هر کویل را بهصورت مستقل کنترل کند.
برای مثال، در یک موتور چهارسیلندر ممکن است چهار کویل مجزا وجود داشته باشد.
اگر یکی از آنها دچار مشکل شود، امکان دارد:
- فقط یک سیلندر دچار میسفایر شود.
- لرزش موتور افزایش پیدا کند.
- توان خودرو کاهش پیدا کند.
- چراغ چک روشن شود.
این ساختار همچنین امکان تشخیص دقیقتر عملکرد سیلندرها را فراهم میکند.
مقایسه معماریهای مختلف کویل
| نوع سیستم | تعداد کویل | انتقال ولتاژ بالا | کنترل سیلندرها | کاربرد رایج |
|---|---|---|---|---|
| کویل تکی | یک کویل مشترک | معمولاً با وایر و توزیعکننده | محدود | خودروهای قدیمی |
| کویل دوبل | چند کویل برای جفت سیلندرها | معمولاً با وایر | متوسط | برخی سیستمهای Waste Spark |
| Coil Pack | چند کویل در یک مجموعه | بسته به طراحی | نسبتاً دقیق | بسیاری از خودروهای دوره گذار |
| COP | معمولاً یک کویل برای هر سیلندر | بسیار کوتاه | مستقلتر | بسیاری از خودروهای مدرن |
این جدول یک مقایسه عمومی است و معماری دقیق باید بر اساس موتور و سیستم جرقهزنی همان خودرو مشخص شود.
آیا COP همیشه بهتر است؟
از نظر مهندسی، سیستم COP مزایای قابل توجهی دارد، اما این به معنای بینقص بودن آن نیست.
قرار گرفتن کویل مستقیماً روی موتور باعث میشود قطعه در معرض:
- حرارت بالا
- لرزش
- رطوبت
- روغن
- و سیکلهای مکرر گرم و سرد شدن
قرار بگیرد.
بنابراین کیفیت عایقبندی و طراحی حرارتی در این نوع کویل اهمیت زیادی دارد.
یک نکته مهم درباره کویلهای جدید
در سیستمهای مدرن، گاهی مدار کنترل یا Igniter نیز در مجموعه کویل ادغام شده است.
بنابراین کویل مدرن لزوماً فقط یک سیمپیچ ساده نیست.
در چنین شرایطی، عیبیابی صرفاً با یک مولتیمتر و اندازهگیری مقاومت سیمپیچها ممکن است اطلاعات ناقصی در اختیار تعمیرکار قرار دهد.
این نکته هنگام بررسی کویلهای خودروهای جدید بسیار مهم است.
آیا میتوان کویل یک خودرو را با کویل خودروی دیگر جایگزین کرد؟
صرفاً شبیه بودن ظاهری کافی نیست.
برای جایگزینی باید مواردی مانند:
- شماره فنی
- نوع موتور
- نوع سیستم جرقهزنی
- مشخصات الکتریکی
- شکل سوکت
- نحوه نصب
- و سازگاری با ECU
بررسی شود.
حتی اگر دو کویل از نظر ظاهری کاملاً شبیه باشند، ممکن است از نظر مشخصات الکتریکی با یکدیگر متفاوت باشند.
چرا تشخیص نوع کویل قبل از عیبیابی مهم است؟
چون روش تشخیص خرابی در سیستمهای مختلف متفاوت است.
برای مثال، در یک سیستم قدیمی ممکن است بررسی موارد زیر اهمیت زیادی داشته باشد:
کویل → وایر → درب دلکو → روتور → شمع
اما در سیستم COP باید زنجیره متفاوتی را بررسی کرد:
ECU → سیمکشی و تغذیه → کویل → بوت → شمع
در نتیجه، عیبیابی حرفهای باید ابتدا معماری سیستم جرقهزنی را مشخص کند و سپس سراغ تست قطعات برود.
در طول تکامل سیستمهای جرقهزنی، مسیر تولید و انتقال جرقه از یک کویل مرکزی و سیستم توزیع مکانیکی به سمت کویلهای مستقل و کنترل الکترونیکی حرکت کرده است.
امروزه سیستم Coil-on-Plug به دلیل کاهش مسیر انتقال ولتاژ بالا و امکان کنترل مستقلتر سیلندرها، در بسیاری از موتورهای مدرن کاربرد گستردهای دارد.
اما نوع کویل بهتنهایی تعیینکننده کیفیت سیستم نیست؛ طراحی موتور، ECU، شمع، سیمکشی و استراتژی کنترل جرقه همگی در عملکرد نهایی نقش دارند.

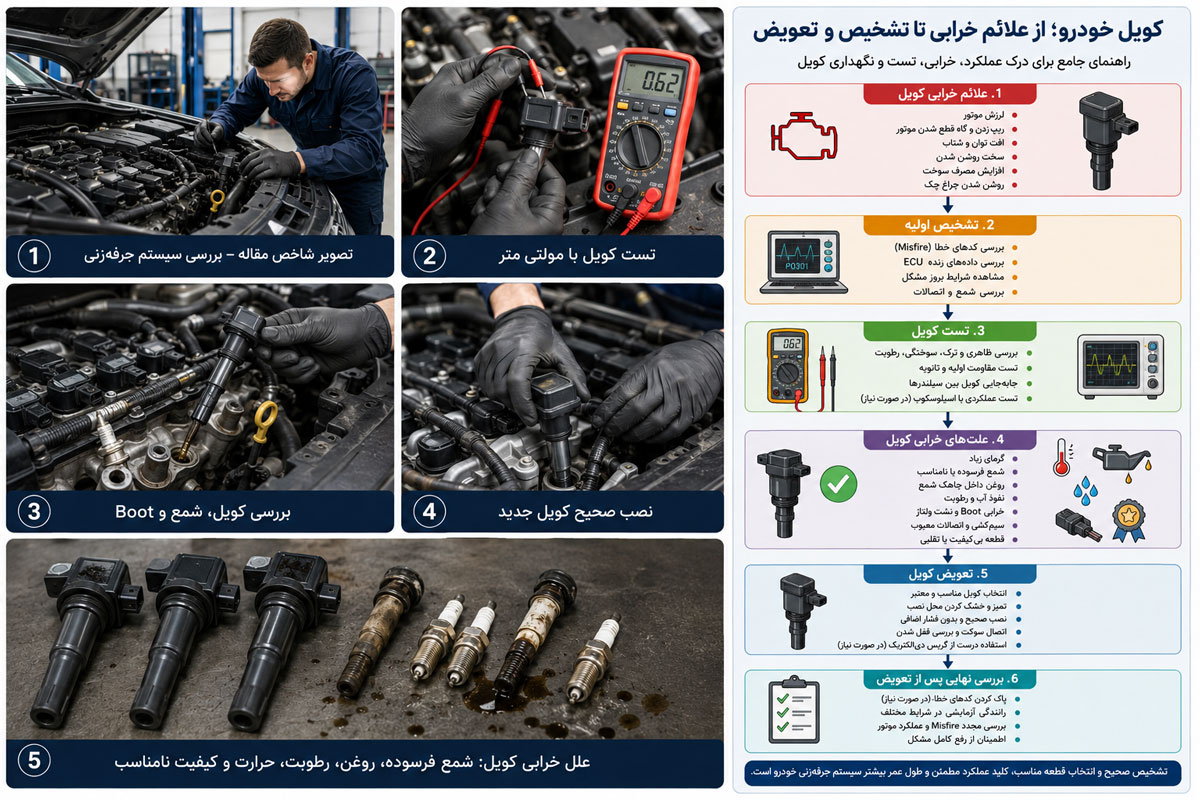

علائم خرابی کویل خودرو؛ از کجا بفهمیم کویل دچار مشکل شده است؟
خرابی کویل همیشه به یک شکل ظاهر نمیشود.
در بعضی خودروها ممکن است موتور به سختی روشن شود، در برخی دیگر فقط هنگام شتابگیری مشکل ایجاد شود و در بعضی موارد نیز تنها چراغ چک موتور روشن گردد.
دلیل این تفاوت آن است که عملکرد کویل با شرایط مختلف موتور تغییر میکند و شدت خرابی نیز همیشه یکسان نیست.
به همین دلیل، تشخیص صحیح خرابی کویل تنها بر اساس یک علامت امکانپذیر نیست و باید مجموعهای از نشانهها در کنار یکدیگر بررسی شوند.
۱. لرزش موتور در دور آرام
یکی از رایجترین علائم خرابی کویل، لرزش غیرعادی موتور هنگام درجا کار کردن است.
در حالت عادی، احتراق در تمام سیلندرها با نظم مشخصی انجام میشود.
اگر کویل یکی از سیلندرها نتواند جرقه کافی ایجاد کند، همان سیلندر بهدرستی در فرآیند احتراق مشارکت نمیکند و تعادل موتور به هم میخورد.
نتیجه آن میتواند شامل موارد زیر باشد:
- لرزش محسوس موتور
- تکان خوردن خودرو هنگام توقف
- ناپایداری دور موتور
- احساس ضربههای نامنظم
البته این علائم ممکن است در اثر خرابی شمع، انژکتور یا مشکلات مکانیکی موتور نیز ایجاد شوند؛ بنابراین نباید تنها با مشاهده لرزش، کویل را مقصر دانست.
۲. افت توان موتور
اگر جرقه در یکی یا چند سیلندر بهاندازه کافی قوی نباشد، احتراق کامل انجام نخواهد شد.
در این حالت ممکن است راننده احساس کند که:
- خودرو شتاب سابق را ندارد.
- موتور سنگین شده است.
- هنگام سبقت گرفتن واکنش مناسبی نشان نمیدهد.
- در سربالاییها قدرت کاهش یافته است.
در بسیاری از موارد، این کاهش توان بهخصوص هنگام افزایش بار موتور بیشتر احساس میشود.
۳. افزایش مصرف سوخت
زمانی که احتراق ناقص رخ میدهد، بخشی از سوخت بدون تولید انرژی مفید از سیلندر خارج میشود.
ECU ممکن است برای جبران این وضعیت، شرایط پاشش سوخت را تغییر دهد.
در نتیجه، در برخی شرایط خرابی کویل میتواند باعث افزایش مصرف سوخت شود.
البته افزایش مصرف سوخت دلایل متعددی دارد و خرابی کویل تنها یکی از احتمالات است.
۴. روشن شدن چراغ چک موتور
در خودروهای مجهز به سیستم OBD، ECU دائماً کیفیت احتراق هر سیلندر را پایش میکند.
اگر اختلالی در فرآیند احتراق تشخیص داده شود، ممکن است چراغ چک روشن شود.
یکی از دلایل رایج ثبت این خطاها، عملکرد نامناسب سیستم جرقهزنی است.
اما باید توجه داشت:
چراغ چک به معنای خرابی قطعی کویل نیست.
چراغ چک فقط اعلام میکند که سیستم مدیریت موتور، اختلالی را تشخیص داده است و برای یافتن علت اصلی باید از دیاگ و بررسی تخصصی استفاده شود.
۵. بد روشن شدن خودرو
در برخی موارد، بهویژه زمانی که خرابی کویل شدیدتر میشود، موتور هنگام استارت زدن دیرتر روشن میشود.
ممکن است راننده چند بار استارت بزند تا موتور روشن شود.
البته این علامت میتواند به دلایل دیگری مانند ضعف باتری، مشکلات سوخترسانی یا خرابی سنسورهای موتور نیز ایجاد شود.
۶. ریپ زدن هنگام شتابگیری
یکی از شناختهشدهترین علائم خرابی کویل، ریپ زدن خودرو است.
در این حالت، هنگام افزایش سرعت ممکن است خودرو:
- مکث کند.
- ضربه بزند.
- شتاب یکنواخت نداشته باشد.
- یا احساس شود موتور لحظهای از کار افتاده است.
علت این موضوع آن است که هنگام افزایش بار موتور، ولتاژ موردنیاز برای ایجاد جرقه نیز افزایش پیدا میکند.
اگر کویل ضعیف شده باشد، معمولاً ابتدا در همین شرایط خود را نشان میدهد.
۷. خاموش شدن ناگهانی موتور
در خرابیهای شدید، ممکن است عملکرد کویل بهطور کامل مختل شود.
در چنین شرایطی، اگر احتراق در تعداد کافی از سیلندرها انجام نشود، موتور ممکن است خاموش شود.
این حالت نسبت به علائم قبلی کمتر شایع است اما در برخی خرابیهای پیشرفته مشاهده میشود.
۸. بوی بنزین خام از اگزوز
اگر احتراق در یک سیلندر انجام نشود، مخلوط سوخت و هوا ممکن است بدون سوختن از سیلندر خارج شود.
در چنین شرایطی گاهی بوی سوخت خام از اگزوز احساس میشود.
این وضعیت علاوه بر افزایش مصرف سوخت، میتواند در بلندمدت به کاتالیزور نیز آسیب وارد کند.
۹. افزایش آلایندگی موتور
احتراق ناقص معمولاً باعث افزایش برخی آلایندههای خروجی موتور میشود.
به همین دلیل، در خودروهایی که سیستم کنترل آلایندگی بهدرستی کار میکند، خرابی کویل ممکن است بهصورت غیرمستقیم روی نتایج آزمون آلایندگی نیز اثر بگذارد.
آیا خرابی کویل همیشه دائمی است؟
خیر.
یکی از ویژگیهای خرابی کویل این است که ممکن است متناوب باشد.
برای مثال:
- صبح هنگام روشن شدن موتور هیچ مشکلی وجود نداشته باشد.
- اما پس از گرم شدن موتور، علائم ظاهر شوند.
یا:
- خودرو در رانندگی شهری طبیعی باشد.
- اما هنگام رانندگی در بزرگراه دچار ریپ شود.
به همین دلیل، گاهی پیدا کردن این نوع خرابی بدون تست عملی یا بررسی دادههای دیاگ دشوار است.
مفهوم Misfire چیست؟
یکی از مهمترین واژههایی که هنگام بررسی خرابی کویل مطرح میشود، Misfire است.
Misfire به معنای آن است که احتراق در یک یا چند سیلندر، بهطور کامل یا در زمان مناسب انجام نشده است.
این اتفاق ممکن است به دلایل مختلفی رخ دهد، از جمله:
- خرابی کویل
- خرابی شمع
- ایراد انژکتور
- افت کمپرس موتور
- مشکلات سوخترسانی
- یا اختلال در سیستم مدیریت موتور
بنابراین:
هر Misfire الزاماً به معنای خرابی کویل نیست.
اما کویل یکی از مهمترین قطعاتی است که هنگام مشاهده Misfire باید بررسی شود.
چرا خرابی کویل میتواند به کاتالیزور آسیب بزند؟
این موضوع از نظر فنی اهمیت زیادی دارد.
اگر احتراق در سیلندر انجام نشود، سوخت نسوخته وارد سیستم اگزوز میشود.
کاتالیزور برای تصفیه گازهای خروجی طراحی شده است، نه برای سوزاندن مقدار زیادی بنزین خام.
ادامه این وضعیت میتواند باعث افزایش دمای داخلی کاتالیزور و کاهش عمر آن شود.
به همین دلیل، نادیده گرفتن خرابی کویل ممکن است در نهایت هزینهای بسیار بیشتر از تعویض خود کویل ایجاد کند.
آیا همیشه باید با مشاهده این علائم کویل را تعویض کنیم؟
خیر.
این یکی از رایجترین اشتباهات در تعمیر خودرو است.
علائمی مانند:
- لرزش موتور
- افت شتاب
- ریپ زدن
- روشن شدن چراغ چک
همگی میتوانند دلایل مختلفی داشته باشند.
به همین دلیل، تعویض کویل بدون انجام عیبیابی صحیح، روش حرفهای محسوب نمیشود.
ابتدا باید مشخص شود که آیا مشکل واقعاً از کویل است یا از یکی از اجزای دیگر سیستم احتراق.
خرابی کویل معمولاً خود را با یک علامت واحد نشان نمیدهد، بلکه مجموعهای از نشانهها را ایجاد میکند که شدت آنها به شرایط موتور و میزان خرابی بستگی دارد.
بنابراین، بهترین روش تشخیص، بررسی علائم در کنار اطلاعات دیاگ، وضعیت شمعها، عملکرد سیلندرها و سایر اجزای سیستم جرقهزنی است.
عیبیابی تخصصی کویل خودرو؛ چگونه بفهمیم ایراد واقعاً از کویل است؟
پس از شناخت علائم خرابی، مهمترین مرحله این است که کویل را قبل از تعویض بهدرستی آزمایش کنیم.
این موضوع اهمیت زیادی دارد، زیرا لرزش، ریپ زدن، افت توان و حتی کد خطای میسفایر میتوانند از شمع، انژکتور، سیمکشی، سنسورها، نشتی هوا یا مشکلات مکانیکی موتور ناشی شوند.
بنابراین روش حرفهای این نیست که صرفاً بگوییم:
«موتور میلرزد، پس کویل خراب است.»
روش درست این است که مسیر عیب را مرحلهبهمرحله محدود کنیم.
اولین قدم: مشخص کردن سیلندر یا سیلندرهای مشکوک
اگر موتور دچار میسفایر باشد، نخست باید مشخص شود مشکل مربوط به کدام سیلندر است.
در خودروهای مجهز به OBD، دستگاه دیاگ میتواند اطلاعات ارزشمندی ارائه کند.
برای مثال، کدهایی از خانواده P0300 معمولاً به میسفایر تصادفی یا چندسیلندری اشاره دارند و کدهایی مانند P0301، P0302، P0303 و P0304 میتوانند به میسفایر در سیلندر مشخص اشاره کنند.
اما این نکته بسیار مهم است:
P0301 به معنی «کویل شماره ۱ خراب است» نیست.
این کد میگوید احتراق سیلندر ۱ دچار مشکل شده است؛ علت میتواند کویل، شمع، انژکتور، کمپرس، نشتی هوا یا عوامل دیگر باشد.
این تفاوت، یکی از مهمترین اصول عیبیابی سیستم جرقهزنی است.
مرحله اول: بررسی ظاهری کویل
قبل از هر تست الکتریکی، کویل باید از نظر ظاهری بررسی شود.
مواردی که باید بررسی شوند:
- ترک در بدنه
- آثار سوختگی
- تغییر شکل بدنه
- شکستگی سوکت
- خوردگی پایههای اتصال
- آثار نفوذ آب
- روغنی شدن محل نصب
- خرابی یا ترک خوردگی Boot
- آثار کربنزدگی یا Carbon Tracking
گاهی همین بررسی ساده میتواند سرنخ مهمی در اختیار تعمیرکار قرار دهد.
Carbon Tracking چیست؟
یکی از ایرادهایی که ممکن است در سیستم ولتاژ بالای جرقه دیده شود، ایجاد یک مسیر کربنی روی سطح عایق است.
این مسیر میتواند در اثر تخلیههای مکرر ولتاژ بالا ایجاد شود.
در نتیجه، جریان به جای اینکه از مسیر موردنظر به الکترود شمع برسد، ممکن است از مسیر ایجادشده روی عایق نشت کند.
ظاهر این مشکل ممکن است به شکل یک خط یا رد تیره روی بوت یا بخش عایق دیده شود.
اگر چنین اثری مشاهده شود، صرفاً تعویض کویل بدون بررسی شمع، بوت و شرایط ایجاد جرقه ممکن است مشکل را برای مدت کوتاهی برطرف کند یا حتی باعث تکرار آن شود.
مرحله دوم: بررسی شمع
کویل و شمع باید با یکدیگر بررسی شوند.
شمع فرسوده یا دارای فاصله الکترودی نامناسب میتواند برای ایجاد جرقه به ولتاژ بیشتری نیاز داشته باشد.
در این شرایط، سیستم جرقهزنی تحت فشار بیشتری قرار میگیرد.
بنابراین هنگام وجود میسفایر، مواردی مانند:
- وضعیت الکترود
- رسوبات
- روغنی شدن شمع
- دوده
- ترک عایق
- فاصله الکترود
باید بررسی شوند.
البته مقدار دقیق Gap باید طبق مشخصات همان موتور تعیین شود و نمیتوان یک عدد عمومی برای تمام خودروها ارائه کرد.
مرحله سوم: جابهجایی کویل برای تشخیص
در سیستمهایی که کویلهای جداگانه برای سیلندرها دارند، یکی از روشهای کاربردی تشخیص میتواند جابهجایی کنترلشده کویل مشکوک با کویل یک سیلندر سالم باشد.
فرض کنیم دیاگ نشان میدهد سیلندر ۲ دچار میسفایر است.
اگر شرایط خودرو و دستورالعمل سازنده اجازه دهد، تعمیرکار میتواند کویل سیلندر ۲ را با کویل سیلندر دیگری جابهجا کند.
سپس مجدداً خودرو بررسی میشود.
اگر میسفایر نیز به سیلندر دیگری منتقل شود، احتمال خرابی همان کویل بسیار بیشتر میشود.
مثال:
قبل از جابهجایی:
P0302 → مشکل در سیلندر ۲
پس از جابهجایی کویل:
P0303 → مشکل در سیلندر ۳
در چنین شرایطی، کویلی که از سیلندر ۲ به سیلندر ۳ منتقل شده بود، مظنون اصلی است.
این روش بهخصوص زمانی مفید است که مقاومت الکتریکی کویل در حالت عادی، مشکل مشخصی نشان نمیدهد.
چرا این تست از اندازهگیری مقاومت مهمتر است؟
زیرا ممکن است یک کویل از نظر مقاومت سیمپیچها عدد قابل قبول داشته باشد اما در شرایط واقعی موتور نتواند جرقه مناسبی ایجاد کند.
مثلاً خرابی ممکن است فقط:
- هنگام گرم شدن
- تحت بار
- در دور بالا
- یا هنگام شتابگیری
ظاهر شود.
مولتیمتر در شرایط کارکرد واقعی موتور چنین مشکلی را لزوماً نشان نمیدهد.
به همین دلیل، رفتار کویل در شرایط واقعی یکی از مهمترین بخشهای تشخیص است.
مرحله چهارم: بررسی تغذیه و زمین کویل
قبل از اینکه کویل را خراب اعلام کنیم، باید مطمئن شویم که خود کویل برق و فرمان مناسب دریافت میکند.
ممکن است مشکل از:
- قطعی سیم
- شل شدن سوکت
- خوردگی پایه
- اتصال زمین نامناسب
- افت ولتاژ
- یا ایراد در مدار کنترل
باشد.
در چنین حالتی تعویض کویل هیچ مشکلی را حل نخواهد کرد.
بنابراین تعمیرکار باید طبق نقشه سیمکشی و مشخصات همان خودرو، تغذیه، زمین و مدار فرمان کویل را بررسی کند.
آیا میتوان کویل را با مولتیمتر تست کرد؟
بله، اما با یک محدودیت مهم.
در بعضی کویلها میتوان مقاومت سیمپیچ اولیه و ثانویه را اندازهگیری کرد.
اما این تست در مورد بسیاری از کویلهای مدرن، بهتنهایی برای تأیید سلامت کامل قطعه کافی نیست.
علت این است که عملکرد کویل فقط به مقاومت سیمپیچ محدود نمیشود.
مدارهای الکترونیکی، عایقبندی، رفتار حرارتی و توانایی کویل در تولید انرژی مناسب تحت شرایط واقعی نیز اهمیت دارند.
بنابراین:
نتیجه تست مقاومت باید با مشخصات فنی همان سازنده و سایر تستها تفسیر شود.
چرا نمیتوان یک عدد مقاومت عمومی برای کویل اعلام کرد؟
چون مشخصات کویلها با یکدیگر متفاوت است.
مقاومت سیمپیچ به عواملی مانند:
- طراحی کویل
- تعداد دور سیمپیچ
- قطر سیم
- دمای قطعه
- نوع سیستم جرقهزنی
- و ساختار الکترونیکی
وابسته است.
بنابراین اگر جایی یک عدد ثابت برای «مقاومت استاندارد همه کویلهای خودرو» مشاهده کردید، باید نسبت به آن محتاط باشید.
عدد صحیح باید از مستندات فنی همان خودرو یا قطعه استخراج شود
تست کویل با اسیلوسکوپ
در تعمیرگاههای تخصصیتر، اسیلوسکوپ میتواند اطلاعات بسیار بیشتری نسبت به یک مولتیمتر ارائه کند.
با بررسی شکل موج سیستم جرقهزنی میتوان مواردی مانند:
- زمان شارژ کویل
- نحوه قطع جریان اولیه
- ولتاژ القایی
- زمان جرقه
- رفتار مدار اولیه و ثانویه
را تحلیل کرد.
این روش برای تشخیص خرابیهای متناوب و مواردی که با روشهای ساده قابل تشخیص نیستند، ارزش زیادی دارد.
البته نحوه اتصال پروب و تفسیر شکل موج باید بر اساس تجهیزات و دستورالعمل سازنده انجام شود، زیرا مدار جرقهزنی دارای ولتاژهای بسیار بالا است.
نقش دیاگ در عیبیابی کویل
دیاگ یکی از مهمترین ابزارهای تشخیص خرابی سیستم جرقهزنی است، اما دیاگ نیز بهتنهایی حکم نهایی صادر نمیکند.
دادههایی که ممکن است برای تشخیص مفید باشند شامل:
- کدهای خطای موتور
- شمارنده میسفایر
- اطلاعات لحظهای موتور
- اصلاحات سوخت
- وضعیت سنسورها
- و در برخی خودروها اطلاعات اختصاصی سیستم جرقهزنی
است.
تعمیرکار با کنار هم گذاشتن این دادهها میتواند احتمال خرابی هر بخش را محدود کند.
تفاوت خرابی کویل با خرابی شمع
این دو مشکل میتوانند تقریباً علائم مشابهی ایجاد کنند.
هر دو ممکن است باعث:
- ریپ زدن
- لرزش
- افت توان
- میسفایر
- افزایش مصرف سوخت
شوند.
به همین دلیل، بررسی شمع پیش از تعویض کویل اهمیت دارد.
یکی از روشهای تشخیصی مفید در سیستمهای کویل مجزا، همان جابهجایی کنترلشده کویل است؛ اگر خطا جابهجا شود، کویل مظنونتر میشود.
تفاوت خرابی کویل با انژکتور
انژکتور وظیفه رساندن سوخت را بر عهده دارد، در حالی که کویل انرژی لازم برای جرقه را فراهم میکند.
خرابی انژکتور نیز میتواند میسفایر ایجاد کند.
بنابراین اگر کد خطای یک سیلندر مشخص ثبت شده باشد، نباید بدون تست، آن را مستقیماً به کویل نسبت داد.
در عیبیابی اصولی باید زنجیره زیر بررسی شود:
جرقه → سوخت → هوای ورودی → کمپرس → کنترل الکترونیکی
هر کدام از این بخشها میتواند باعث ایجاد احتراق ناقص شود.
تفاوت خرابی کویل با مشکل سنسور میللنگ
سنسور موقعیت میللنگ یکی از منابع مهم اطلاعات موقعیت و سرعت چرخش میللنگ برای ECU است.
اگر این سنسور یا مدار آن دچار مشکل شود، ممکن است موتور:
- سخت روشن شود،
- خاموش شود،
- بد کار کند،
- یا در برخی شرایط اصلاً روشن نشود.
بنابراین اگر علائم خودرو با خرابی کویل همخوانی دارد، اما چند سیلندر همزمان دچار مشکل شدهاند، باید احتمال وجود ایراد در مدار کنترل یا سنسورهای موقعیت موتور نیز بررسی شود.
یک درخت عیبیابی ساده
میتوان روند بررسی را به این شکل خلاصه کرد:
موتور بد کار میکند
↓
آیا کد میسفایر وجود دارد؟
↓ بله
کدام سیلندر؟
↓
شمع و وضعیت ظاهری بررسی شود
↓
تغذیه، زمین و اتصالات بررسی شود
↓
کویل مشکوک جابهجا یا طبق دستورالعمل سازنده تست شود
↓
آیا خطا جابهجا شد؟
بله:
احتمال خرابی کویل زیاد است.
خیر:
باید موارد دیگری مانند شمع، انژکتور، کمپرس، نشتی هوا و مدار کنترل بررسی شوند.
مهمترین اشتباه در عیبیابی کویل
یکی از اشتباهات رایج این است که تعمیرکار فقط به کد خطای دیاگ نگاه کند و بلافاصله قطعه مرتبط با آن سیلندر را تعویض کند.
مثلاً:
P0302 ≠ کویل شماره ۲ خراب است
معنای درست این است:
P0302 = احتراق سیلندر ۲ دچار مشکل شده است.
علت باید با تستهای بعدی مشخص شود.
این تفاوت کوچک در تفسیر کد خطا میتواند از تعویض بیدلیل قطعات و هزینه اضافی جلوگیری کند.
چه زمانی تعویض کویل منطقی است؟
تعویض کویل زمانی منطقیتر است که مجموعه شواهد به سمت آن اشاره کند؛ برای مثال:
- خرابی ظاهری قطعه مشاهده شده باشد.
- تست تخصصی عملکرد آن را تأیید کند.
- خطای میسفایر با جابهجایی کویل به سیلندر دیگر منتقل شود.
- مدار تغذیه و فرمان سالم باشد.
- شمع و سایر عوامل محتمل بررسی شده باشند.
در چنین شرایطی تعویض کویل تصمیمی مبتنی بر تشخیص است، نه حدس.
تست کویل خودرو با مولتیمتر و ابزارهای تخصصی
بعد از اینکه علائم خرابی و مسیر عیبیابی را شناختیم، اکنون به یکی از کاربردیترین قسمتهای پرونده میرسیم: چگونه خود کویل را آزمایش کنیم؟
نکته مهم این است که «تست کویل» یک روش واحد ندارد. بسته به نوع کویل و معماری سیستم جرقهزنی، ممکن است از بازدید ظاهری، مولتیمتر، دیاگ، تست عملکردی، اسیلوسکوپ و ابزارهای تخصصی جرقه استفاده شود.
از طرف دیگر، در خودروهای مدرن نباید بدون دستورالعمل سازنده، پایههای کویل را با مولتیمتر یا ابزار تست بهصورت تصادفی اندازهگیری یا اتصال کوتاه کرد؛ زیرا ممکن است به مدار کنترل آسیب برسد.
۱. تست ظاهری؛ ساده اما مهم
پیش از هر اندازهگیری الکتریکی، کویل را بررسی کنید.
به دنبال این موارد باشید:
- ترک یا شکستگی بدنه
- آثار سوختگی
- تغییر رنگ غیرطبیعی
- ذوبشدگی
- خوردگی پایههای سوکت
- شل بودن اتصال
- نفوذ آب
- روغن در محل نصب
- ترک یا پارگی Boot
- آثار Carbon Tracking
اگر کویل روی شمع نصب میشود، محل قرارگیری آن و چاهک شمع نیز باید بررسی شود.
وجود روغن یا آب در چاهک میتواند باعث ایجاد علائمی شود که در نگاه اول شبیه خرابی کویل هستند.
۲. تست کویل با مولتیمتر
مولتیمتر در برخی سیستمها میتواند برای بررسی مقاومت سیمپیچ اولیه و ثانویه استفاده شود.
اما این روش باید با احتیاط تفسیر شود.
چرا؟
چون مقدار مقاومت مورد انتظار، بسته به طراحی کویل متفاوت است.
بنابراین ابتدا باید مشخصات فنی همان کویل را از منبع معتبر به دست آورد و سپس مقدار اندازهگیریشده را با آن مقایسه کرد.
فرمول ساده این است:
مقاومت اندازهگیریشده ≠ بهتنهایی تشخیص قطعی سلامت کویل
۳. سیمپیچ اولیه را چگونه بررسی میکنند؟
سیمپیچ اولیه با مدار ولتاژ پایین سیستم در ارتباط است.
در کویلهایی که سازنده امکان تست مقاومت اولیه را مشخص کرده باشد، میتوان مقاومت میان ترمینالهای مربوطه را اندازهگیری کرد.
اما محل دقیق پایهها در کویلهای مختلف متفاوت است.
بنابراین نمیتوان گفت:
«پایه ۱ و ۲ را به هم وصل کنید و مقاومت بگیرید.»
چنین دستور عمومی میتواند برای یک مدل درست و برای مدل دیگری کاملاً اشتباه باشد.
شماره پایهها و مقدار مقاومت باید از نقشه سیمکشی یا مشخصات فنی همان خودرو مشخص شود.
۴. تست سیمپیچ ثانویه
در برخی کویلها امکان اندازهگیری مقاومت سیمپیچ ثانویه وجود دارد.
اما در بسیاری از کویلهای مدرن، بهخصوص انواع دارای مدار الکترونیکی داخلی یا طراحیهای خاص COP، دسترسی به مدار ثانویه و روش اندازهگیری آن مانند کویلهای قدیمی نیست.
بنابراین اگر سازنده برای یک کویل روش تست مقاومت ثانویه تعیین نکرده باشد، نباید با حدس و روشهای عمومی اقدام کرد.
۵. اگر مقاومت کویل طبیعی بود، آیا کویل سالم است؟
خیر.
این یکی از مهمترین نکات این پرونده است.
ممکن است مقاومت سیمپیچها در محدوده قابل قبول باشد، اما کویل در شرایط واقعی نتواند انرژی کافی برای ایجاد جرقه مناسب فراهم کند.
برای مثال، خرابی ممکن است فقط در شرایط زیر ظاهر شود:
- پس از گرم شدن موتور
- هنگام شتابگیری
- در دور موتور بالا
- تحت بار زیاد
- یا در زمان افزایش فشار موردنیاز برای جرقه
مولتیمتر معمولاً چنین شرایطی را شبیهسازی نمیکند.
۶. تست عملکردی کویل؛ یکی از روشهای کاربردیتر
در خودروهای دارای کویل مجزا، مقایسه عملکرد کویلها میتواند اطلاعات ارزشمندی فراهم کند.
برای نمونه، اگر یک سیلندر میسفایر داشته باشد، تعمیرکار میتواند با رعایت دستورالعمل سازنده، کویل مشکوک را با کویل یک سیلندر دیگر جابهجا کند.
سپس سیستم دوباره بررسی میشود.
اگر خطا جابهجا شود:
احتمال خرابی کویل افزایش قابل توجهی پیدا میکند.
اگر خطا در همان سیلندر باقی بماند:
باید سراغ عوامل دیگری مانند:
- شمع
- انژکتور
- کمپرس
- نشتی هوا
- سیمکشی
- یا سیستم کنترل
رفت.
این روش بهخصوص برای کویلهایی که خرابیشان در تست مقاومت مشخص نمیشود، کاربرد زیادی دارد.
۷. تست کویل با دیاگ
دیاگ فقط برای خواندن کد خطا نیست.
در خودروهای مدرن، اطلاعات زنده ECU میتواند به تعمیرکار کمک کند تا تشخیص دهد مشکل در چه شرایطی رخ میدهد.
مواردی مانند:
- کدهای Misfire
- شمارنده میسفایر هر سیلندر
- دور موتور
- وضعیت بار موتور
- اصلاحات سوخت
- پارامترهای مرتبط با احتراق
میتوانند در کنار سایر تستها مورد استفاده قرار گیرند.
البته قابلیتهای دقیق دیاگ به مدل خودرو و ECU بستگی دارد.
۸. تست کویل با اسیلوسکوپ
اسیلوسکوپ یکی از ابزارهای تخصصیتر برای عیبیابی سیستم جرقهزنی است.
در حالی که مولتیمتر معمولاً یک مقدار عددی مانند مقاومت یا ولتاژ را نشان میدهد، اسیلوسکوپ میتواند رفتار سیگنال را در طول زمان نمایش دهد.
این ویژگی برای بررسی مواردی مانند:
- زمان شارژ اولیه کویل
- قطع جریان اولیه
- شکل موج مدار اولیه
- مدت زمان جرقه
- نوسانات مدار
- و رفتار غیرعادی سیستم
بسیار ارزشمند است.
۹. چرا اسیلوسکوپ میتواند خرابیهای پنهان را نشان دهد؟
فرض کنید کویل در حالت سرد کاملاً طبیعی است، اما پس از چند دقیقه کار کردن موتور، عملکرد آن ضعیف میشود.
اگر تنها مقاومت سیمپیچ اندازهگیری شود، ممکن است هیچ تفاوت واضحی دیده نشود.
اما با بررسی شکل موج در شرایط واقعی میتوان تغییر عملکرد سیستم را مشاهده کرد.
این مسئله در خرابیهای وابسته به دما یا بار موتور اهمیت زیادی دارد.
۱۰. تست جرقه با ابزار مناسب
یکی دیگر از روشهای تشخیصی، بررسی توانایی سیستم برای ایجاد جرقه است.
اما این کار باید با ابزار تست مناسب و مطابق دستورالعمل سازنده انجام شود.
استفاده از روشهای ابتدایی و غیراستاندارد، بهخصوص در سیستمهای جدید، میتواند خطر برقگرفتگی یا آسیب به مدارهای الکترونیکی را ایجاد کند.
بنابراین توصیه نمیشود برای تست کویل مدرن، خروجی ولتاژ بالا را با دست یا روشهای غیرحرفهای آزمایش کنید.
۱۱. چرا تست «جرقه در هوا» همیشه قابل اعتماد نیست؟
ممکن است یک کویل در فضای آزاد جرقه ایجاد کند، اما در شرایط واقعی موتور نتواند جرقه مطلوبی در داخل سیلندر ایجاد کند.
زیرا شرایط داخل محفظه احتراق با شرایط محیط آزاد یکسان نیست.
فشار و شرایط داخل سیلندر میتواند نیاز ولتاژی جرقه را تغییر دهد.
بنابراین:
جرقه دیدن در فضای آزاد بهتنهایی اثبات نمیکند که کویل در شرایط واقعی کاملاً سالم است.
۱۲. تفاوت تست الکتریکی و تست عملکردی
این دو موضوع را باید از یکدیگر جدا کنیم.
تست الکتریکی
به بررسی مواردی مانند:
- مقاومت
- تغذیه
- زمین
- مدار فرمان
- و پیوستگی سیمها
میپردازد.
تست عملکردی
بررسی میکند که کویل در شرایط واقعی چقدر درست کار میکند.
گاهی کویل از نظر الکتریکی در یک تست ساده سالم به نظر میرسد، اما عملکرد واقعی آن مشکل دارد.
به همین دلیل تشخیص حرفهای معمولاً از ترکیب چند روش استفاده میکند.
۱۳. آیا میتوان کویل را با یک کویل دیگر مقایسه کرد؟
بله، اما باید دقت کرد که کویل مقایسهای کاملاً سازگار و سالم باشد.
مثلاً اگر دو کویل از نظر شماره فنی و کاربرد برای همان موتور یکسان باشند، مقایسه عملکرد آنها میتواند مفید باشد.
اما استفاده از کویل یک خودرو یا موتور دیگر صرفاً به دلیل شباهت ظاهری میتواند نتیجه تست را بیاعتبار کند.
۱۴. اگر همه کویلها ظاهراً سالم باشند، چه کنیم؟
اگر موتور میسفایر دارد اما هیچ کویلی نشانه واضحی از خرابی نشان نمیدهد، نباید بهصورت تصادفی همه کویلها را تعویض کرد.
در این مرحله باید سایر عوامل بررسی شوند.
یک مسیر منطقی میتواند شامل این موارد باشد:
کویل و مدار جرقه
↓
شمع
↓
انژکتور و سوخترسانی
↓
نشتی هوای ورودی
↓
کمپرس موتور
↓
زمانبندی موتور
↓
سنسورها و ECU
این مسیر به جلوگیری از تعویض غیرضروری قطعات کمک میکند.
۱۵. تست کویل در چه شرایطی باید متوقف شود؟
اگر هنگام بررسی کویل با مواردی مانند:
- سیمکشی آسیبدیده
- سوکت سوخته
- آثار اتصال کوتاه
- ولتاژ غیرعادی
- بوی سوخت
- آثار سوختگی
- یا مشکل جدی در مدار جرقه
مواجه شدید، بهتر است ادامه تست بدون داشتن دستورالعمل فنی مناسب انجام نشود.
سیستم جرقهزنی با ولتاژهای بسیار بالا کار میکند و بعضی بخشهای آن حتی پس از خاموش شدن خودرو ممکن است نیازمند احتیاط باشند.
یک جدول برای انتخاب روش تست
| روش | کاربرد اصلی | محدودیت |
|---|---|---|
| بازدید ظاهری | ترک، روغن، آب، سوختگی و Carbon Tracking | خرابیهای داخلی را مشخص نمیکند |
| مولتیمتر | بررسی برخی مقاومتها و مدارها | سلامت عملکردی کامل را ثابت نمیکند |
| دیاگ | کد خطا و Misfire | علت دقیق را همیشه مشخص نمیکند |
| جابهجایی کویل | بررسی انتقال خطای سیلندر | فقط در سیستمهای مناسب و با روش صحیح |
| تست جرقه تخصصی | بررسی توانایی ایجاد جرقه | نیازمند ابزار و روش مناسب |
| اسیلوسکوپ | تحلیل شکل موج و عملکرد سیستم | نیازمند دانش و تجهیزات تخصصی |
مهمترین نتیجه
برای تشخیص کویل خراب، بهتر است از یک تست منفرد استفاده نکنیم.
یک تشخیص قابل اعتماد معمولاً از کنار هم قرار دادن چند قطعه اطلاعات به دست میآید:
علائم خودرو + کدهای خطا + وضعیت شمع + تغذیه و سیمکشی + تست عملکردی + در صورت نیاز اسیلوسکوپ
این رویکرد از یک اشتباه بسیار پرهزینه جلوگیری میکند:
تعویض کویل سالم فقط به دلیل اینکه موتور میلرزد یا کد Misfire ثبت شده است.
چرا کویل خودرو خراب میشود؟ بررسی علتهای اصلی خرابی و راههای پیشگیری
خرابی کویل همیشه نتیجه «تمام شدن عمر طبیعی قطعه» نیست. گاهی کویل به دلیل فرسودگی تدریجی از کار میافتد، اما در موارد دیگر یک مشکل جانبی مانند شمع نامناسب، گرمای بیش از حد، روغن، رطوبت، ایراد سیمکشی یا قطعه بیکیفیت باعث کاهش عمر آن میشود.
شناخت علت خرابی اهمیت زیادی دارد؛ چون اگر فقط کویل تعویض شود ولی عامل اصلی باقی بماند، ممکن است کویل جدید نیز دوباره دچار مشکل شود.
۱. گرمای شدید؛ یکی از مهمترین دشمنان کویل
کویل معمولاً در محفظه موتور و در شرایط حرارتی سخت کار میکند.
بهخصوص در سیستمهای Coil-on-Plug، کویل نزدیک شمع و سرسیلندر قرار دارد و مرتباً در معرض سیکلهای گرم و سرد شدن قرار میگیرد.
حرارت زیاد میتواند به مرور بر:
- عایق سیمپیچها
- مواد رزینی
- اتصالات
- بدنه
- و مدار الکترونیکی داخلی
اثر بگذارد.
در نتیجه، ممکن است کویلی که در حالت سرد طبیعی کار میکند، پس از گرم شدن موتور دچار اختلال شود.
یک نشانه مهم
اگر خودرو:
سرد خوب کار میکند → گرم میشود → شروع به ریپ زدن میکند
باید احتمال خرابی وابسته به دما در سیستم جرقهزنی را جدی گرفت؛ هرچند این علامت بهتنهایی خرابی کویل را اثبات نمیکند.
۲. شمع فرسوده و فشار بیشتر روی کویل
یکی از مهمترین عوامل قابل توجه، وضعیت شمع است.
با فرسوده شدن الکترودهای شمع یا تغییر فاصله آنها، شرایط لازم برای ایجاد جرقه میتواند تغییر کند.
در چنین شرایطی سیستم جرقهزنی ممکن است برای ایجاد جرقه مناسب با فشار بیشتری کار کند.
اگر شمع مدت طولانی تعویض نشده باشد، بررسی کویل بدون بررسی شمع ناقص است.
۳. فاصله نامناسب الکترود شمع
فاصله الکترود شمع یا Spark Plug Gap باید مطابق مشخصات موتور باشد.
اگر فاصله بیش از مقدار توصیهشده باشد، ممکن است ولتاژ بیشتری برای ایجاد جرقه لازم شود.
از طرف دیگر، کم بودن بیش از حد فاصله نیز میتواند کیفیت و مشخصات جرقه را تغییر دهد.
بنابراین نباید تصور کرد:
«هرچه فاصله شمع کمتر باشد، پس برای کویل بهتر است.»
مقدار صحیح باید طبق مشخصات همان موتور و شمع تعیین شود.
۴. استفاده از شمع نامناسب
شمع فقط از نظر اندازه رزوه یا طول ظاهری اهمیت ندارد.
پارامترهایی مانند:
- نوع شمع
- محدوده حرارتی
- طراحی الکترود
- فاصله الکترود
- مشخصات الکتریکی
- و سازگاری با موتور
اهمیت دارند.
استفاده از شمعی که برای موتور موردنظر طراحی نشده است میتواند باعث عملکرد نامناسب سیستم جرقهزنی شود.
بنابراین هنگام تعویض شمع، کد و مشخصات فنی صحیح باید بررسی شود، نه اینکه صرفاً شمعی با اندازه مشابه خریداری شود.
۵. روغن در چاهک شمع
اگر در محل نصب شمع روغن وجود داشته باشد، باید علت آن مشخص شود.
در برخی موتورها، نشتی از آببندیهای مربوط به درپوش سوپاپ میتواند باعث ورود روغن به چاهک شمع شود.
وجود روغن در این محل ممکن است به:
- Boot کویل
- عایقها
- شمع
- و عملکرد سیستم جرقهزنی
آسیب بزند.
بنابراین اگر کویل جدید نصب شود ولی نشتی روغن برطرف نشود، احتمال تکرار مشکل وجود دارد.
۶. نفوذ آب و رطوبت
رطوبت میتواند در سیستمهای ولتاژ بالا مشکلساز شود.
ورود آب به محل کویل یا چاهک شمع ممکن است شرایط لازم برای نشت جریان و جرقهزنی ناخواسته را فراهم کند.
این مسئله ممکن است بعد از:
- شستوشوی موتور
- بارندگی شدید
- خرابی آببندی
- یا نفوذ آب از بخشهای اطراف
ظاهر شود.
اگر موتور بلافاصله بعد از شستوشوی محفظه موتور بد کار کرد، بهتر است ابتدا سیستم جرقهزنی و محل نصب کویل بررسی شود.
۷. خرابی Boot کویل
Boot نقش عایق و رابط میان کویل و شمع را دارد.
ترک، خشکشدن، پارگی یا تغییر شکل آن میتواند باعث نشت ولتاژ بالا شود.
گاهی تعمیرکار فقط خود کویل را بررسی میکند، در حالی که مشکل اصلی در Boot قرار دارد.
در کویلهای COP، بنابراین باید مجموعه زیر را یک زنجیره واحد در نظر گرفت:
کویل + Boot + فنر اتصال + شمع
۸. Carbon Tracking و مسیر نشت ولتاژ
اگر ولتاژ بالا بارها از یک مسیر ناخواسته روی سطح عایق عبور کند، ممکن است یک مسیر رساناتر ایجاد شود.
این مسیر کربنی میتواند باعث شود تخلیههای بعدی نیز در همان مسیر اتفاق بیفتند.
در این شرایط، حتی نصب قطعه جدید بدون بررسی شمع و Boot ممکن است مشکل را دوباره ایجاد کند.
۹. ایراد در سیستم برق خودرو
کویل به یک مدار الکتریکی سالم نیاز دارد.
بنابراین مشکلاتی مانند:
- اتصال ضعیف
- سیم آسیبدیده
- خوردگی کانکتور
- اتصال زمین نامناسب
- افت ولتاژ
- یا مشکل در مدار فرمان
ممکن است باعث عملکرد نامناسب سیستم جرقهزنی شوند.
در چنین شرایطی تعویض کویل لزوماً راهحل نیست.
۱۰. لرزش و تنش مکانیکی
کویلهای نصبشده روی موتور دائماً در معرض لرزش هستند.
اگر قطعه بهدرستی نصب نشده باشد یا بدنه و پایههای آن آسیب دیده باشند، تنش مکانیکی میتواند به مرور روی بدنه، اتصالات و عایقها اثر بگذارد.
به همین دلیل هنگام نصب نباید فقط به «جا رفتن» کویل اکتفا کرد؛ اتصال صحیح و شرایط نصب نیز اهمیت دارد.
۱۱. کیفیت پایین قطعه
همه کویلها کیفیت یکسانی ندارند.
قطعهای که از نظر ظاهری کاملاً شبیه قطعه اصلی است ممکن است از نظر:
- کیفیت سیمپیچ
- عایقبندی
- مواد رزینی
- طراحی حرارتی
- مدار الکترونیکی
- یا کنترل کیفیت
با قطعه اصلی تفاوت زیادی داشته باشد.
به همین دلیل قیمت بسیار پایین یک کویل ناشناس همیشه به معنای «خرید اقتصادی» نیست.
اگر قطعه خیلی زود دوباره خراب شود، هزینه تعمیر مجدد و حتی آسیبهای جانبی میتواند بیشتر از صرفهجویی اولیه باشد.
۱۲. قطعه تقلبی؛ مشکلی فراتر از طول عمر کمتر
کویل تقلبی ممکن است از ابتدا عملکرد مناسبی نداشته باشد.
گاهی علائم آن شامل:
- میسفایر
- افت توان
- لرزش
- روشن شدن چراغ چک
- یا خرابی زودهنگام
است.
مشکل مهم اینجاست که ممکن است قطعه تقلبی باعث شود تعمیرکار به اشتباه سراغ شمع، انژکتور یا ECU برود.
بنابراین هنگام خرید، شماره فنی، منبع تأمین و اعتبار فروشنده اهمیت زیادی دارد.
۱۳. سیستم شارژ و شرایط ولتاژ
کویل بخشی از یک سیستم الکتریکی بزرگتر است.
اگر سیستم شارژ خودرو دچار مشکل باشد یا ولتاژ مدار خارج از محدوده طراحی قرار بگیرد، عملکرد اجزای الکترونیکی خودرو نیز میتواند تحت تأثیر قرار گیرد.
بنابراین در موارد خرابیهای تکرارشونده، بررسی وضعیت کلی سیستم برق و شارژ خودرو نیز میتواند منطقی باشد.
۱۴. چرا تعویض کویل بدون پیدا کردن علت اصلی اشتباه است؟
فرض کنید یک کویل به دلیل وجود روغن در چاهک شمع دچار مشکل شده است.
اگر فقط کویل تعویض شود:
کویل جدید + همان نشتی روغن = احتمال تکرار خرابی
یا اگر علت، شمع نامناسب باشد:
کویل جدید + شمع نامناسب = مشکل حل نشده است.
به همین دلیل یک تعمیرکار حرفهای پس از تشخیص خرابی کویل باید یک سؤال دیگر نیز بپرسد:
«چه چیزی باعث شد این کویل خراب شود؟»
جدول علت و پیامد
| عامل | اثر احتمالی |
|---|---|
| گرمای زیاد | فرسودگی عایق و قطعات داخلی |
| شمع فرسوده | افزایش فشار روی سیستم جرقه |
| Gap نامناسب | تغییر نیاز ولتاژی جرقه |
| شمع نامناسب | عملکرد نامطلوب احتراق |
| روغن در چاهک شمع | آسیب به Boot و ایجاد نشت |
| آب و رطوبت | نشت ولتاژ و میسفایر |
| Boot ترکخورده | جرقهزنی ناخواسته |
| Carbon Tracking | ایجاد مسیر نشت تکرارشونده |
| سیمکشی معیوب | تغذیه یا فرمان نامناسب |
| قطعه بیکیفیت | خرابی زودهنگام یا عملکرد نامناسب |
| نصب نادرست | تنش مکانیکی و اتصال نامناسب |
چگونه عمر کویل را افزایش دهیم؟
برای افزایش احتمال عمر طولانی کویل، رعایت چند اصل ساده اهمیت زیادی دارد:
۱. شمع مناسب استفاده کنید
مشخصات شمع را طبق توصیه سازنده موتور انتخاب کنید.
۲. شمع را در زمان مناسب بررسی کنید
به تعویق انداختن بیش از حد تعویض شمع میتواند مشکلات سیستم جرقهزنی را افزایش دهد.
۳. نشتی روغن را نادیده نگیرید
وجود روغن در اطراف شمع باید علتیابی شود.
۴. از ورود آب به چاهک شمع جلوگیری کنید
بهخصوص هنگام شستوشوی محفظه موتور.
۵. کویل را با زور نصب نکنید
Boot و اتصال آن به شمع باید صحیح و بدون فشار غیرعادی نصب شوند.
۶. از قطعات معتبر استفاده کنید
کیفیت قطعه در سیستم جرقهزنی اهمیت بالایی دارد.
۷. در صورت تکرار خرابی، علت را پیدا کنید
خرابی دوباره کویل نشانهای است که باید مدار، شمع، شرایط حرارتی، رطوبت و سایر عوامل بررسی شوند.
آیا کویل نیاز به سرویس دورهای دارد؟
در اغلب خودروها، کویل مانند روغن یا فیلتر، قطعهای با سرویس دورهای ثابت نیست.
اما این به معنی بینیازی کامل از بررسی آن نیست.
در سرویسهای دورهای میتوان بهخصوص در صورت مشاهده علائم، وضعیت موارد زیر را بررسی کرد:
- بدنه کویل
- Boot
- سوکت
- محل نصب
- وجود روغن
- وجود رطوبت
- وضعیت شمعها
در نتیجه، بهتر است کویل را قطعهای بدون برنامه تعویض ثابت اما قابل بررسی در فرایند نگهداری خودرو بدانیم.
یک نکته مهم برای مالک خودرو
اگر کویل خراب شد، الزاماً لازم نیست همه کویلها را همزمان تعویض کنید.
اگر فقط یک کویل خراب شده و سایر کویلها تست شده و سالم هستند، در بسیاری از خودروها میتوان همان قطعه معیوب را تعویض کرد.
البته تصمیم نهایی باید بر اساس:
- طراحی خودرو
- شرایط کارکرد
- عمر و وضعیت سایر کویلها
- توصیه سازنده
- و نتیجه عیبیابی
گرفته شود.
کویل قطعهای نسبتاً مقاوم است، اما در محیطی سخت کار میکند و عوامل مختلفی میتوانند عمر آن را کاهش دهند.
مهمترین نکته این است که خرابی کویل را از علت خرابی آن جدا کنیم.
اگر علت اصلی پیدا نشود، ممکن است حتی یک کویل باکیفیت نیز پس از مدتی دوباره دچار مشکل شود.
راهنمای انتخاب و خرید کویل خودرو؛ اصلی، OEM و افترمارکت چه تفاوتی دارند؟
خرید کویل در ظاهر ساده است: شماره قطعه را پیدا میکنیم، قیمتها را مقایسه میکنیم و قطعه را میخریم. اما در عمل، انتخاب کویل مناسب یکی از بخشهایی است که میتواند نتیجه کل تعمیر را تغییر دهد.
یک کویل نامناسب یا بیکیفیت ممکن است از نظر ظاهری کاملاً مشابه قطعه اصلی باشد، اما از نظر مشخصات الکتریکی، عایقبندی، کیفیت سیمپیچ، مدار داخلی و تحمل حرارتی تفاوت قابلتوجهی داشته باشد.
بنابراین بهترین معیار برای خرید، صرفاً قیمت یا ظاهر قطعه نیست.
مهمترین اصل: ابتدا سازگاری، سپس کیفیت و قیمت
قبل از مقایسه برندها باید مطمئن شویم کویل اساساً برای خودرو و موتور موردنظر مناسب است.
اطلاعاتی مانند:
- برند و مدل خودرو
- سال ساخت
- نوع و کد موتور
- حجم موتور
- شماره فنی قطعه
- نوع سیستم جرقهزنی
- و در صورت نیاز VIN خودرو
میتوانند برای شناسایی صحیح قطعه اهمیت داشته باشند.
چرا سال خودرو بهتنهایی کافی نیست؟
ممکن است یک مدل خودرو در طول دوره تولید با چند موتور یا چند نسخه متفاوت عرضه شده باشد.
حتی ممکن است در یک مدل مشخص، با تغییر موتور یا ECU، کویل متفاوتی استفاده شده باشد.
بنابراین عبارتهایی مانند:
«کویل فلان خودرو»
برای انتخاب دقیق قطعه کافی نیست.
شماره فنی کویل چیست؟
یکی از مطمئنترین راهها برای شناسایی قطعه، بررسی Part Number یا شماره فنی است.
این شماره ممکن است روی خود قطعه، بستهبندی یا مستندات آن درج شده باشد.
اما باید توجه کرد که یک شماره فنی ممکن است در کاتالوگ سازنده با شمارههای جایگزین یا معادل نیز مرتبط باشد.
به همین دلیل، هنگام خرید بهتر است به جای تطبیق صرفاً ظاهری، شماره فنی را با کاتالوگ معتبر سازنده یا تأمینکننده تطبیق دهید.
کویل اصلی، OEM و افترمارکت چه تفاوتی دارند؟
این سه اصطلاح در بازار قطعات خودرو گاهی بهدرستی استفاده نمیشوند و همین مسئله میتواند خریدار را دچار اشتباه کند.
۱. Genuine یا قطعه اصلی
قطعهای که با بستهبندی و زنجیره تأمین رسمی خودروساز یا برند مربوطه عرضه میشود.
مزیت اصلی آن، اطمینان بیشتر از سازگاری با مشخصات موردنظر خودرو است؛ البته اصلی بودن باید قابل اثبات باشد و صرف درج نام برند روی جعبه بهتنهایی کافی نیست.
۲. OEM
OEM معمولاً به قطعهای اشاره میکند که توسط یک سازنده تجهیزات اصلی یا تأمینکننده آن زنجیره تولید شده است.
اما یک نکته بسیار مهم وجود دارد:
هر قطعهای که فروشنده روی آن عبارت OEM مینویسد، الزاماً OEM واقعی نیست.
بنابراین باید مشخص شود منظور فروشنده از OEM چیست و قطعه از چه سازندهای است.
۳. Aftermarket یا افترمارکت
این قطعات خارج از زنجیره قطعه اصلی خودروساز تولید و عرضه میشوند.
افترمارکت الزاماً به معنی «بیکیفیت» نیست.
برخی قطعات افترمارکت میتوانند کیفیت بسیار خوبی داشته باشند؛ در مقابل، برخی محصولات ارزان و ناشناخته ممکن است کیفیت پایینتری داشته باشند.
بنابراین بهتر است به جای تقسیمبندی ساده:
اصلی = خوب / افترمارکت = بد
به سازنده، مشخصات فنی، اعتبار فروشنده، اصالت قطعه و سابقه عملکرد توجه کنیم.
آیا گرانترین کویل بهترین انتخاب است؟
نه لزوماً.
قیمت بالاتر میتواند ناشی از موارد مختلفی باشد:
- برند معتبر
- کیفیت ساخت
- شبکه توزیع
- بستهبندی و گارانتی
- کشور تولید
- یا حتی صرفاً سیاست قیمتگذاری فروشنده
بنابراین قیمت بهتنهایی شاخص فنی دقیقی برای کیفیت نیست.
از طرف دیگر، قیمت غیرعادی پایین نیز باید با دقت بیشتری بررسی شود؛ مخصوصاً اگر اختلاف قیمت آن با قطعات معتبر بازار بسیار زیاد باشد.
کویل تقلبی را چگونه بهتر تشخیص دهیم؟
تشخیص قطعه تقلبی همیشه با نگاه کردن به یک ویژگی امکانپذیر نیست.
اما چند مورد میتواند زنگ خطر باشد:
بستهبندی غیرحرفهای
چاپ بیکیفیت، غلط املایی، برچسبهای نامنظم یا اطلاعات ناقص میتواند مشکوک باشد.
شماره فنی نامعتبر
شماره روی قطعه باید با کاتالوگ سازنده یا منابع معتبر قابل تطبیق باشد.
اختلاف شدید کیفیت ظاهری
کیفیت پلاستیک، قالبگیری، سوکت، نوشتهها و اتصالات میتواند سرنخ ایجاد کند.
فروشنده نامعتبر
قطعهای که منشأ مشخصی ندارد، حتی اگر بستهبندی جذابی داشته باشد، ریسک بیشتری دارد.
قیمت غیرعادی
قیمت بسیار پایین بهتنهایی اثبات تقلبی بودن نیست، اما همراه با سایر نشانهها اهمیت پیدا میکند.
آیا ظاهر کویل برای تشخیص کیفیت کافی است؟
خیر.
ممکن است دو کویل کاملاً شبیه به نظر برسند، اما داخل آنها تفاوتهای مهمی وجود داشته باشد.
برای مثال، کیفیت:
- سیمپیچ
- مواد عایق
- رزین
- مدار الکترونیکی
- اتصالات
- طراحی حرارتی
از بیرون بهسادگی قابل مشاهده نیست.
به همین دلیل، ظاهر مشابه به معنی عملکرد مشابه نیست.
هنگام خرید کویل دستدوم چه نکاتی مهم است؟
در صورت امکان، خرید کویل دستدوم برای قطعهای که خرابی آن میتواند بهصورت متناوب ظاهر شود، انتخاب ایدهآلی نیست.
مشکل اصلی این است که ممکن است قطعه در زمان خرید ظاهراً سالم باشد اما:
- پس از گرم شدن،
- تحت بار موتور،
- یا بعد از مدتی کارکرد
دچار اختلال شود.
اگر قطعه دستدوم انتخاب میشود، بهتر است سابقه و وضعیت آن مشخص باشد و قبل از نصب، امکان تست مناسب وجود داشته باشد.
آیا باید همه کویلها را با هم تعویض کنیم؟
الزاماً خیر.
اگر خودرو چند کویل مستقل دارد و تست نشان میدهد فقط یک کویل خراب است، در بسیاری از موارد میتوان همان قطعه را تعویض کرد.
اما اگر سایر کویلها نیز عمر بسیار بالایی داشته باشند یا علائم خرابی در چند سیلندر دیده شود، ممکن است تعمیرکار بررسی گستردهتری را پیشنهاد کند.
تصمیم درست باید بر اساس نتیجه عیبیابی و وضعیت واقعی قطعات باشد، نه یک قانون ثابت برای همه خودروها.
هنگام خرید کویل چه چیزهایی را از فروشنده بپرسیم؟
برای جلوگیری از خرید اشتباه، این چند سؤال بسیار کاربردی هستند:
- شماره فنی دقیق قطعه چیست؟
- این قطعه برای کد موتور من تأیید شده است؟
- سازنده واقعی قطعه چه شرکتی است؟
- قطعه Genuine، OEM یا Aftermarket است و این عنوان دقیقاً به چه معناست؟
- ضمانت تعویض دارد؟
- در صورت ناسازگاری قطعه، امکان مرجوعی وجود دارد؟
- اصالت کالا چگونه قابل بررسی است؟
- آیا قطعه نو و استفادهنشده است؟
این سؤالها معمولاً از پرسیدن صرفاً «بهترین برند کدام است؟» مفیدترند.
آیا خرید اینترنتی کویل قابل اعتماد است؟
بله، اما باید با دقت بیشتری انجام شود.
در خرید اینترنتی، بهتر است به جای انتخاب براساس عکس محصول، موارد زیر بررسی شوند:
شماره فنی → سازگاری با موتور → سازنده → اصالت → ضمانت → اعتبار فروشنده
عکس محصول معمولاً نمیتواند تفاوت میان دو نسخه مشابه یا قطعه تقلبی و اصلی را مشخص کند.
بعد از خرید، قبل از نصب چه چیزهایی را بررسی کنیم؟
قبل از نصب کویل جدید بهتر است:
- شماره فنی را دوباره بررسی کنید.
- سوکت را با قطعه قبلی مقایسه کنید.
- بدنه را از نظر ترک بررسی کنید.
- Boot را بررسی کنید.
- محل نصب را تمیز و خشک نگه دارید.
- وضعیت شمع را بررسی کنید.
- اگر قبلاً کویل خراب شده، علت احتمالی خرابی را پیدا کنید.
این مرحله کوتاه میتواند از تعویض دوباره قطعه جلوگیری کند.
آیا قبل از تعویض کویل باید شمع را هم عوض کنیم؟
نه بهصورت خودکار.
اگر شمع سالم و مطابق مشخصات خودرو باشد، صرفاً به دلیل خرابی کویل لزوماً نیاز به تعویض آن نیست.
اما اگر شمع:
- فرسوده،
- آسیبدیده،
- روغنی،
- ترکخورده،
- یا دارای Gap نامناسب
باشد، باید وضعیت آن نیز اصلاح شود.
در غیر این صورت، ممکن است کویل جدید نیز در شرایط نامناسب کار کند.
یک اشتباه رایج: خرید کویل براساس شباهت ظاهری
فرض کنید دو کویل:
- سوکت مشابه دارند،
- شکل ظاهری مشابه دارند،
- طولشان تقریباً یکی است،
اما برای دو موتور متفاوت طراحی شدهاند.
این شباهت بهتنهایی دلیل مناسبی برای نصب نیست.
کویل بخشی از یک سیستم الکتریکی و کنترلی است و مشخصات آن باید با ECU و موتور هماهنگ باشد.
بهترین استراتژی خرید کویل چیست؟
اگر بخواهیم کل این بخش را به یک دستورالعمل کوتاه تبدیل کنیم:
گام اول
کد موتور و مشخصات خودرو را مشخص کنید.
گام دوم
شماره فنی صحیح کویل را پیدا کنید.
گام سوم
قطعات سازگار را از سازندگان معتبر مقایسه کنید.
گام چهارم
اصالت و اعتبار فروشنده را بررسی کنید.
گام پنجم
گارانتی و امکان مرجوعی را در نظر بگیرید.
گام ششم
پس از نصب، علت خرابی قبلی را فراموش نکنید.
این روش بسیار مطمئنتر از انتخاب صرفاً براساس «ارزانترین» یا «گرانترین» گزینه است.
کویل مناسب، الزاماً گرانترین یا مشهورترین قطعه بازار نیست؛ کویلی است که از نظر شماره فنی، مشخصات الکتریکی و سازگاری با موتور درست انتخاب شده و از یک منبع قابل اعتماد تهیه شود.
در خرید این قطعه، سه اصل باید همیشه کنار هم قرار بگیرند:
سازگاری + اصالت + کیفیت
و بعد از آن قیمت اهمیت پیدا میکند.
نصب صحیح کویل خودرو؛ نکات مهم پس از تعویض
تعویض کویل در ظاهر کار سادهای است، اما نصب نادرست میتواند باعث شود یک قطعه سالم عملکرد مناسبی نداشته باشد یا حتی مشکل قبلی دوباره تکرار شود.
به همین دلیل، نصب کویل را نباید صرفاً خارج کردن قطعه قدیمی و قرار دادن قطعه جدید دانست. وضعیت شمع، محل نصب، سوکت، Boot و اتصالات نیز باید همزمان بررسی شوند.
۱. قبل از باز کردن کویل
پیش از هر کاری، موتور باید در شرایط ایمن قرار داشته باشد و اگر موتور داغ است، اجازه داده شود دمای آن برای انجام کار مناسب شود.
سپس بهتر است اطراف کویل از نظر:
- گردوغبار
- روغن
- آب
- آلودگی
- و آثار آسیب
بررسی شود.
اگر اطراف محل نصب آلوده باشد، هنگام خارج کردن کویل نباید اجازه داد آلودگی وارد چاهک شمع شود.
۲. بررسی سوکت کویل
سوکت یکی از بخشهایی است که گاهی در زمان تعویض کویل نادیده گرفته میشود.
باید بررسی شود که:
- قفل سوکت سالم باشد.
- پایهها خم نشده باشند.
- خوردگی وجود نداشته باشد.
- سیمها از محل اتصال آسیب ندیده باشند.
- سوکت بهدرستی روی کویل قفل شود.
اگر سوکت یا سیمکشی مشکل داشته باشد، نصب یک کویل جدید لزوماً مشکل را برطرف نمیکند.
۳. بررسی شمع پیش از نصب کویل جدید
اگر کویل به دلیل Misfire تعویض میشود، بهتر است شمع همان سیلندر نیز بررسی شود.
وجود مواردی مانند:
- ترک
- فرسودگی الکترود
- رسوب غیرعادی
- روغن
- آسیب عایق
- یا فاصله نامناسب الکترود
میتواند باعث ادامه مشکل شود.
۴. محل نصب باید تمیز و خشک باشد
محل قرارگیری کویل باید از آلودگی، آب و روغن اضافی پاک باشد.
در کویلهای نصبشده روی شمع، چاهک شمع اهمیت ویژهای دارد.
اگر در آن روغن یا آب وجود داشته باشد، باید علت ورود آن نیز بررسی شود.
صرفاً تمیز کردن محل و نصب کویل جدید، در صورتی که نشتی همچنان وجود داشته باشد، راهحل کامل نیست.
۵. گریس دیالکتریک چیست؟
در برخی سیستمهای جرقهزنی از Dielectric Grease برای کمک به حفاظت قسمتهای مناسب اتصال در برابر رطوبت و شرایط محیطی استفاده میشود.
اما یک نکته بسیار مهم وجود دارد:
گریس دیالکتریک رسانای الکتریکی نیست و نباید تصور کرد که برای بهبود رسانایی اتصال الکتریکی استفاده میشود.
کاربرد و محل استفاده آن باید طبق دستورالعمل سازنده کویل و خودرو باشد.
۶. گریس را هر جایی نزنیم
استفاده بیش از حد یا در محل نامناسب میتواند نتیجه مطلوبی نداشته باشد.
بهخصوص نباید بدون دستورالعمل سازنده، گریس را روی پایههای فلزی اتصال الکتریکی یا محلهایی که برای انتقال مستقیم جریان طراحی شدهاند، بهصورت تصادفی قرار داد.
در این زمینه روش توصیهشده برای همان نوع کویل و Boot اولویت دارد.
۷. نصب کویل با فشار بیش از حد ممنوع
کویل باید در محل خود بهدرستی قرار بگیرد.
اگر برای جا زدن آن نیاز به فشار غیرعادی باشد، احتمال دارد:
- قطعه درست انتخاب نشده باشد،
- Boot در وضعیت مناسبی قرار نگرفته باشد،
- شمع یا محل نصب مشکل داشته باشد،
- یا قطعه با سیستم خودرو سازگار نباشد.
زور بیشتر، جایگزین نصب صحیح نیست.
۸. بعد از نصب، سوکت را بررسی کنید
پس از قرار گرفتن کویل، سوکت باید بهدرستی متصل و قفل شود.
یک اتصال ناقص میتواند باعث ایجاد علائم متناوب شود؛ یعنی خودرو گاهی طبیعی کار کند و گاهی دچار Misfire شود.
این نوع ایرادها از آن دسته مشکلاتی هستند که ممکن است تعمیرکار را به اشتباه به سمت تعویض دوباره کویل ببرد.
۹. پس از تعویض کویل، آیا چراغ چک فوراً خاموش میشود؟
لزومی ندارد.
اگر ECU قبلاً خطایی را ثبت کرده باشد، ممکن است کد خطا همچنان در حافظه باقی بماند.
بسته به خودرو و نوع خطا، ممکن است:
- خطا پس از چند سیکل رانندگی خودبهخود غیرفعال شود،
- یا نیاز به پاک کردن کد و بررسی مجدد داشته باشد.
اما نکته مهمتر این است که پاک کردن خطا به معنای تعمیر خودرو نیست.
باید بررسی شود که آیا Misfire واقعاً برطرف شده است یا خیر.
۱۰. بعد از تعویض، فقط به خاموش شدن چراغ چک اکتفا نکنید
یک تست صحیح پس از تعمیر باید شامل بررسی عملکرد موتور باشد.
باید بررسی شود که:
- موتور در حالت درجا پایدار است.
- شتابگیری طبیعی شده است.
- ریپ زدن وجود ندارد.
- لرزش غیرعادی برطرف شده است.
- کد خطا دوباره ظاهر نمیشود.
- و در صورت امکان، شمارنده Misfire نیز وضعیت طبیعی را نشان میدهد.
۱۱. اگر کویل جدید دوباره خراب شد چه کنیم؟
این اتفاق نباید صرفاً با نصب یک کویل دیگر پاسخ داده شود.
اگر یک کویل جدید خیلی زود دچار همان مشکل شد، باید علت زمینهای بررسی شود.
مواردی مانند:
شمع → روغن → رطوبت → Boot → سوکت → سیمکشی → تغذیه → سیستم شارژ → شرایط حرارتی
باید در نظر گرفته شوند.
تکرار خرابی معمولاً یک پیام مهم دارد:
احتمالاً فقط خود کویل مشکل نداشته است.
آیا کویل خراب قابل تعمیر است؟
در بیشتر خودروهای امروزی، کویل بهعنوان یک مجموعه بسته طراحی شده و تعمیر داخلی آن معمولاً راهکار استاندارد و قابل اتکایی نیست.
باز کردن بدنه میتواند ساختار عایقبندی و ایمنی قطعه را مختل کند.
به همین دلیل، در صورت تأیید خرابی، معمولاً تعویض کویل با قطعه سازگار و معتبر راهکار منطقیتری است.
آیا میتوان با کویل خراب به رانندگی ادامه داد؟
اگر کویل باعث Misfire قابل توجه شده باشد، ادامه رانندگی طولانیمدت توصیه نمیشود.
زیرا احتراق ناقص میتواند:
- عملکرد موتور را مختل کند،
- مصرف سوخت را افزایش دهد،
- آلایندگی را بالا ببرد،
- و در شرایط خاص به سیستم اگزوز و کاتالیزور آسیب وارد کند.
اگر چراغ چک بهصورت چشمکزن ظاهر شود، موضوع جدیتر است و بهتر است خودرو تا حد امکان تحت بار و رانندگی طولانی قرار نگیرد و سریعتر بررسی شود.
آیا خرابی کویل روی موتور هم اثر میگذارد؟
کویل خراب مستقیماً به معنی آسیب مکانیکی موتور نیست.
اما اگر Misfire شدید یا طولانیمدت نادیده گرفته شود، احتراق ناقص میتواند پیامدهای جانبی ایجاد کند.
مهمترین نگرانی معمولاً ورود سوخت نسوخته به سیستم اگزوز و احتمال آسیب به کاتالیزور است.
پس بهتر است خرابی کویل را یک ایراد ساده و قابل چشمپوشی تلقی نکنیم.
اشتباهات رایج درباره کویل
در این پرونده چند باور نادرست را باید بهطور مشخص کنار بگذاریم.
«هر لرزش موتوری یعنی کویل خراب است.»
خیر. شمع، انژکتور، هوا، کمپرس و سایر عوامل نیز میتوانند دخیل باشند.
«کد P0301 یعنی کویل سیلندر یک خراب است.»
خیر. این کد به Misfire سیلندر ۱ اشاره میکند، نه اینکه علت آن را مشخص کند.
«اگر مقاومت کویل درست باشد، حتماً سالم است.»
خیر. تست مقاومت بهتنهایی سلامت عملکردی کامل را ثابت نمیکند.
«همه کویلها باید همزمان تعویض شوند.»
خیر. وضعیت واقعی هر قطعه باید بررسی شود.
«هر قطعهای که روی آن OEM نوشته شده، OEM واقعی است.»
خیر. ادعای OEM بودن باید قابل بررسی باشد.
«کویل گرانتر همیشه بهتر است.»
قیمت بهتنهایی معیار کافی برای کیفیت نیست.
چکلیست نهایی برای مالک خودرو
اگر خودرو دچار ریپ، لرزش یا افت توان شده است، این مسیر منطقی را دنبال کنید:
۱. علائم را ثبت کنید
آیا مشکل سرد است یا گرم؟
درجا رخ میدهد یا هنگام شتابگیری؟
۲. دیاگ انجام دهید
کدهای خطا و Misfire بررسی شوند.
۳. شمع را بررسی کنید
فرسودگی، روغن، رسوب و Gap بررسی شود.
۴. کویل و Boot را بررسی کنید
ترک، سوختگی، رطوبت و Carbon Tracking بررسی شود.
۵. سوکت و سیمکشی را بررسی کنید
اتصال صحیح و سلامت مدار اهمیت دارد.
۶. در صورت نیاز تست عملکردی انجام دهید
در سیستمهای مناسب، جابهجایی کنترلشده کویل میتواند به تشخیص کمک کند.
۷. در صورت نیاز سراغ تست تخصصی بروید
اسیلوسکوپ و ابزارهای تخصصی میتوانند در خرابیهای پیچیده یا متناوب بسیار مفید باشند.
جمعبندی پرونده فنی کویل
کویل یکی از قطعات مهم سیستم جرقهزنی است که وظیفه تبدیل انرژی الکتریکی مدار اولیه به شرایط لازم برای ایجاد جرقه در شمع را بر عهده دارد.
خرابی آن میتواند خود را به شکل:
- Misfire
- لرزش
- افت توان
- ریپ زدن
- سخت روشن شدن
- افزایش مصرف سوخت
- یا روشن شدن چراغ چک
نشان دهد.
اما هیچکدام از این علائم بهتنهایی اثباتکننده خرابی کویل نیستند.
تشخیص صحیح باید از ترکیب علائم، دادههای ECU، بررسی شمع، وضعیت کویل، مدار تغذیه و در صورت نیاز تستهای تخصصی انجام شود.
همچنین پس از تأیید خرابی، باید علت زمینهای نیز بررسی شود؛ زیرا گرمای شدید، شمع نامناسب، روغن، آب، Boot معیوب، سیمکشی یا قطعه بیکیفیت میتوانند باعث تکرار خرابی شوند.
نگهداری پیشگیرانه کویل خودرو؛ چگونه احتمال خرابی را کاهش دهیم؟
کویل معمولاً قطعهای نیست که برای آن سرویس دورهای مستقل و مشخصی مانند تعویض روغن تعریف شده باشد. با این حال، شرایطی که کویل در آن کار میکند تأثیر زیادی بر طول عمر آن دارد.
بنابراین بهترین روش نگهداری، تعویض پیشگیرانه کویل در یک کیلومتر مشخص نیست؛ بلکه باید شرایط سیستم جرقهزنی و قطعات مرتبط را در سرویسهای دورهای کنترل کرد.
۱. شمعها را در زمان مناسب بررسی کنید
شمع فرسوده میتواند شرایط کاری سیستم جرقهزنی را تغییر دهد.
به همین دلیل، سرویس و تعویض شمع مطابق برنامه سازنده، یکی از مهمترین اقدامات پیشگیرانه برای سیستم جرقهزنی است.
در زمان تعویض شمع نیز باید:
- شماره فنی صحیح،
- نوع مناسب،
- فاصله الکترود،
- و وضعیت رزوه و عایق
بررسی شود.
۲. نشتی روغن را نادیده نگیرید
اگر اطراف کویل یا داخل چاهک شمع روغن دیده شود، صرفاً تمیز کردن آن کافی نیست.
باید منشأ نشتی پیدا و برطرف شود.
ادامه نشتی میتواند به مرور باعث آسیب به Boot و ایجاد اختلال در مسیر ولتاژ بالا شود.
۳. مراقب رطوبت باشید
کویل و محل نصب آن باید تا حد امکان از نفوذ آب و رطوبت غیرضروری دور باشند.
بعد از شستوشوی محفظه موتور، اگر خودرو دچار لرزش یا Misfire شد، بررسی محل نصب کویل و شمعها میتواند یکی از مراحل اولیه عیبیابی باشد.
۴. سوکتها را در سرویسهای دورهای بررسی کنید
سوکت ظاهراً کوچک است، اما نقش مهمی در عملکرد سیستم دارد.
شل شدن اتصال، خوردگی یا آسیب سیمها میتواند باعث ایرادهای متناوب شود.
در خودروهایی که دچار خرابیهای تکرارشونده هستند، بررسی اتصالات باید بخشی از عیبیابی باشد.
جدول عیبیابی سریع کویل
| علامت | مواردی که باید بررسی شوند |
|---|---|
| لرزش موتور | کویل، شمع، انژکتور، هوا و کمپرس |
| Misfire یک سیلندر | کویل، شمع، انژکتور و سیمکشی همان سیلندر |
| بد کار کردن پس از گرم شدن | کویل و سایر اجزای جرقهزنی در شرایط گرم |
| ریپ هنگام شتابگیری | جرقه، سوخترسانی و هوای ورودی |
| چراغ چک همراه Misfire | کد خطا و دادههای زنده ECU |
| خرابی مجدد کویل | شمع، روغن، رطوبت، Boot، سیمکشی و کیفیت قطعه |
| سلامت ظاهری اما عملکرد ضعیف | تست عملکردی یا تخصصی |
| مشکل پس از شستوشوی موتور | آب و رطوبت اطراف سیستم جرقه |
این جدول برای جهتدهی به عیبیابی است و جایگزین تست تخصصی خودرو نیست.
چه زمانی کویل را تعویض کنیم؟
بهترین زمان تعویض کویل، زمانی است که خرابی آن با شواهد کافی تأیید شده باشد یا طبق دستورالعمل سازنده خودرو شرایط مشخصی برای تعویض آن وجود داشته باشد.
تعویض صرفاً به دلیل رسیدن خودرو به یک کیلومتر مشخص، در همه خودروها ضرورت ندارد.
از طرف دیگر، اگر کویل:
- ترک خورده،
- سوخته،
- دچار خرابی داخلی تأییدشده،
- یا دارای علائم عملکردی مشخص
باشد، تعویض آن منطقی است.
یک نکته مهم درباره خرابیهای متناوب
گاهی خودرو فقط در شرایط خاص دچار مشکل میشود.
مثلاً:
صبح بدون مشکل → پس از گرم شدن موتور، لرزش → بعد از خاموش کردن و سرد شدن، دوباره عادی
در چنین شرایطی، تعویض تصادفی قطعه معمولاً روش مناسبی نیست.
بهتر است شرایطی که ایراد در آن رخ میدهد ثبت و همان شرایط در زمان عیبیابی بازسازی شود.
این موضوع میتواند تفاوت میان یک تشخیص دقیق و چند بار تعویض بینتیجه قطعات باشد.
سؤالات متداول درباره کویل خودرو
۱. کویل خودرو دقیقاً چه کاری انجام میدهد؟
کویل انرژی الکتریکی مدار اولیه سیستم جرقهزنی را به شرایط لازم برای ایجاد جرقه در شمع تبدیل میکند. این جرقه باعث شروع احتراق مخلوط داخل سیلندر میشود.
۲. علائم خرابی کویل چیست؟
لرزش موتور، Misfire، ریپ زدن، افت توان، بد روشن شدن، افزایش مصرف سوخت و روشن شدن چراغ چک از علائم احتمالی هستند.
اما این علائم اختصاصی کویل نیستند و باید علت واقعی با عیبیابی مشخص شود.
۳. آیا خرابی کویل باعث لرزش موتور میشود؟
بله، اگر کویل باعث احتراق ناقص در یک یا چند سیلندر شود، موتور میتواند در حالت درجا یا هنگام حرکت دچار لرزش شود.
با این حال، لرزش موتور دلایل متعدد دیگری نیز دارد.
۴. آیا با مولتیمتر میتوان کویل را تست کرد؟
در برخی طراحیها میتوان مقاومت بخشهایی از کویل را طبق مشخصات سازنده اندازهگیری کرد.
اما نتیجه طبیعی مقاومت بهتنهایی سلامت کامل کویل را ثابت نمیکند.
۵. چرا کویل با مقاومت طبیعی ممکن است خراب باشد؟
چون برخی خرابیها فقط در شرایطی مانند گرمای بالا، بار موتور یا فشار بالاتر داخل سیلندر ظاهر میشوند و در یک تست ساده مقاومت قابل مشاهده نیستند.
۶. آیا هر کد Misfire به معنی خرابی کویل است؟
خیر.
مثلاً کد مربوط به Misfire یک سیلندر فقط نشان میدهد احتراق آن سیلندر دچار مشکل شده است؛ علت میتواند کویل، شمع، انژکتور، کمپرس، هوای ورودی یا عوامل دیگر باشد.
۷. آیا باید با خرابی یک کویل، همه کویلها را تعویض کنیم؟
نه لزوماً.
اگر تنها یک کویل خراب باشد و سایر کویلها سالم تشخیص داده شوند، در بسیاری از خودروها تعویض همان قطعه کافی است.
۸. آیا شمع خراب میتواند باعث خرابی کویل شود؟
شمع نامناسب یا فرسوده میتواند شرایط کاری سیستم جرقهزنی را تغییر دهد و در برخی شرایط فشار بیشتری به سیستم وارد کند.
به همین دلیل وضعیت شمع هنگام عیبیابی کویل اهمیت دارد.
۹. آیا روغن داخل چاهک شمع میتواند باعث خرابی کویل شود؟
بله، روغن میتواند به Boot و مسیر عایقبندی آسیب بزند و شرایط ایجاد نشت ولتاژ یا Misfire را فراهم کند.
مهمتر از تمیز کردن روغن، پیدا کردن و رفع منشأ نشتی است.
۱۰. آیا آب میتواند باعث خرابی کویل شود؟
رطوبت میتواند باعث نشت جریان و اختلال در سیستم جرقهزنی شود.
اگر ایراد پس از شستوشوی موتور یا بارندگی شدید ظاهر شده باشد، بررسی رطوبت اطراف کویل و شمع اهمیت دارد.
۱۱. آیا کویل خراب قابل تعمیر است؟
در بیشتر کویلهای مدرن، تعمیر داخلی قطعه روش استاندارد و قابل اتکایی محسوب نمیشود و در صورت تأیید خرابی، تعویض آن معمولاً راهکار مناسبتری است.
۱۲. آیا کویل اصلی همیشه بهترین گزینه است؟
قطعه اصلی معمولاً اطمینان بالاتری از نظر سازگاری دارد، اما یک قطعه افترمارکت معتبر نیز میتواند انتخاب مناسبی باشد.
مهمترین موضوع، سازگاری، کیفیت و اصالت قطعه است.
۱۳. آیا کویل OEM با قطعه اصلی یکی است؟
اصطلاح OEM در بازار گاهی بهصورت نادرست استفاده میشود.
باید مشخص شود قطعه واقعاً توسط چه شرکتی تولید شده و ارتباط آن با زنجیره تأمین قطعه اصلی چیست.
صرف درج عبارت OEM روی بستهبندی کافی نیست.
۱۴. آیا کویل گرانتر حتماً بهتر است؟
خیر.
قیمت بهتنهایی معیار فنی قابل اعتمادی برای کیفیت نیست.
۱۵. آیا کویل دستدوم ارزش خرید دارد؟
ممکن است در برخی شرایط استفاده شود، اما تشخیص سلامت واقعی یک کویل دستدوم، بهخصوص در خرابیهای وابسته به دما، دشوارتر است.
برای قطعهای که عملکرد آن مستقیماً روی احتراق موتور اثر میگذارد، قطعه نو و معتبر معمولاً انتخاب مطمئنتری است.
۱۶. آیا میتوان با کویل خراب رانندگی کرد؟
اگر خرابی باعث Misfire شود، ادامه رانندگی طولانیمدت مناسب نیست.
احتراق ناقص میتواند علاوه بر کاهش عملکرد موتور، در شرایط خاص به سیستم اگزوز و کاتالیزور آسیب وارد کند.
۱۷. چراغ چک چشمکزن هنگام خرابی کویل چه معنایی دارد؟
چراغ چک چشمکزن میتواند نشانه Misfire شدید باشد و نباید مانند یک هشدار معمولی نادیده گرفته شود.
در چنین شرایطی بهتر است خودرو تحت بار و رانندگی طولانی قرار نگیرد و سریعتر عیبیابی شود.
۱۸. آیا کویل نیاز به تعویض دورهای دارد؟
در بسیاری از خودروها، کویل برنامه تعویض دورهای ثابت مانند روغن موتور یا فیلتر ندارد.
معمولاً زمانی تعویض میشود که خرابی آن تأیید شود یا دستورالعمل سازنده شرایط خاصی تعیین کرده باشد.
۱۹. آیا بعد از تعویض کویل باید ECU را ریست کرد؟
این موضوع به خودرو و نوع خطای ثبتشده بستگی دارد.
ممکن است نیاز باشد کد خطا پاک شود یا خودرو برای مدتی در شرایط مختلف کار کند تا مشخص شود Misfire دوباره ایجاد میشود یا خیر.
۲۰. بعد از تعویض کویل چگونه از رفع مشکل مطمئن شویم؟
باید عملکرد موتور، وضعیت چراغ چک و در صورت امکان دادههای Misfire بررسی شود.
اگر ایراد در شرایط خاصی مانند شتابگیری یا موتور گرم رخ میداده، آزمایش نهایی نیز باید همان شرایط را در نظر بگیرد.
جمعبندی نهایی پرونده فنی کویل
کویل را نباید یک قطعه منفرد و جدا از سایر اجزای موتور در نظر گرفت. عملکرد آن به شمع، مدار برق، ECU، شرایط حرارتی، محل نصب و کیفیت قطعه وابسته است.
بنابراین بهترین رویکرد برای خرابی کویل این است:
علائم → دیاگ → بررسی شمع → بررسی کویل و Boot → بررسی سوکت و سیمکشی → تست عملکردی → تست تخصصی در صورت نیاز
و اگر خرابی تأیید شد:
تعویض کویل + پیدا کردن علت خرابی
این بخش دوم بسیار مهم است؛ زیرا تعویض قطعه بدون رفع علت زمینهای میتواند به تکرار خرابی منجر شود.
